CB编码器标定(强制)

  • 格式：doc
  • 大小：21.50 KB
  • 文档页数：1

关于编码器标定规定：
◆在更换了编码器本体(非DP接口),或处理过编码器接手的情况下,编码器的值发生了变化,有可能需要标定。

在确需标定后,标定步骤如下：
1、通知操作人员,要求相应设备打到停止位置。

2、确认当前位置值，一般情况下要在转臂的2个基位信号到的位置标定（对于冷床应该在低位信号到）。

3、打开“SIMATIC MANAGER”，点开冷床程序的“BLOCKS”。

4、找到变量表“encode1”，双击打开。

5、找到相应的编码器变量，例如LOAD1 SM（PID72），然后在第2格（QW74）后的“modify value”栏输入标定值（通常转臂是4度，1#冷床低位是13度，1#冷床低位是17度）。

6、然后在第3格（Q72.7）后的“modify value”栏输入1，点击工具栏的双箭头符号或到菜单栏选“variable”下的“Activate Modify Values”，立即进行下一步：
7、又在第3格（Q72.7）后的“modify value”栏输入0，点击工具栏的双箭头符号或到菜单栏选“variable”下的“Activate Modify Values”。

注意：一定要完成这一步骤。

8、关闭变量表“encode1”，如果提示是否保存（Do you want to save the variable table?）选择No。

9、通知操作人员试车，监视标定后值是否正常变化。

一定要确认无问题，方可结束工作。

关于修改变量：
对于一些M点、Q点、DB点，如果程序中未置位信号，则可以通过修改变量的方式来改变值（类似强制），优点是：有置位语句这样的操作不会起作用，比较安全。

而强制是无条件的，必须确认清楚。

操作如下：
1、打开相应的程序。

2、打开或建立一个变量表。

3、输入你要修改值的变量地址。

4、在变量地址后的“modify value”栏输入想修改的值。

点击工具栏的双箭头符号或到菜单栏选“variable”下的“Activate Modify Values”。

修改的值立即生效。

5、如果不需要了，则同样的过程修改值为最初的值，通常是0。

合集下载

欧姆龙绝对值编码器原点标定

欧姆龙绝对值编码器原点标定

欧姆龙绝对值编码器原点标定
伺服系统零点校对的绝对值编码器调零方法，涉及工业自动化和智能机器人领域。

方法，在通用交流伺服驱动器不变的基础上，采用对电机电角度零位校对补偿的方法，弥补了伺服电机与编码器初始安装过程中的电角度零位偏差，由于电角度计算的准确度影响控制策略的控制效果，因此该角度定位精度的提升，使得该伺服驱动器的整机控制性能提升，提高了行业应用的价值。

如果编码器的值没有丢失，MCP里有显示第二原点，把机器人的第一原点移动到跟第二原点。

时硕的电控柜开门背后有六个编码器的初始值，初始值就是机器人的出厂绝对零点，输进去就可以。

绝对值旋转单圈绝对值编码器：以转动中测量光电码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样的编码只能用于旋转范围360度以内的测量。

多圈绝对值编码器：测量旋转超过360度范围时使用，用到编码器生产运用钟表齿轮机械原理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘）。

在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量
范围，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。

焊机编码器标定

焊机编码器标定

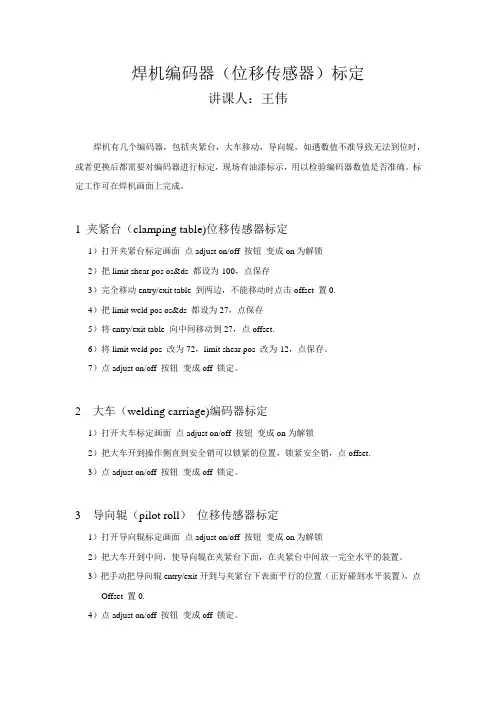

焊机编码器（位移传感器）标定讲课人：王伟焊机有几个编码器，包括夹紧台，大车移动，导向辊，如遇数值不准导致无法到位时，或者更换后都需要对编码器进行标定，现场有油漆标示，用以检验编码器数值是否准确。
