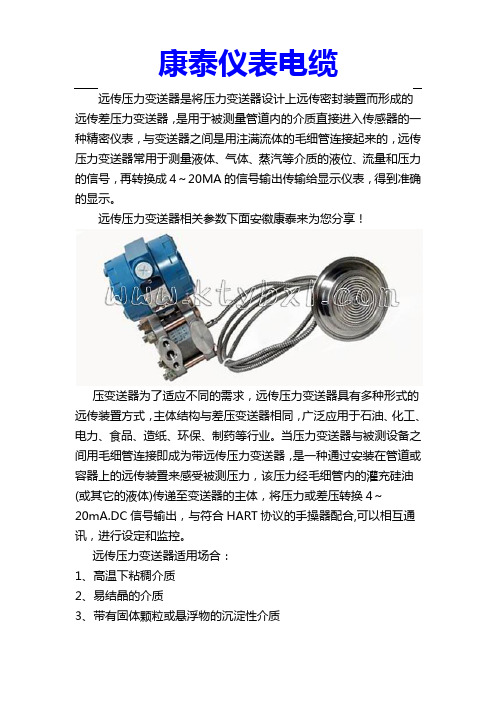

远传压力变送器是将压力变送器设计上远传密封装置而形成的远传差压力变送器，是用于被测量管道内的介质直接进入传感器的一种精密仪表，与变送器之间是用注满流体的毛细管连接起来的，远传压力变送器常用于测量液体、气体、蒸汽等介质的液位、流量和压力的信号，再转换成4～20MA的信号输出传输给显示仪表，得到准确的显示。
远传压力变送器相关参数下面安徽康泰来为您分享！压变送器为了适应不同的需求，远传压力变送器具有多种形式的远传装置方式，主体结构与差压变送器相同，广泛应用于石油、化工、电力、食品、造纸、环保、制药等行业。
当压力变送器与被测设备之间用毛细管连接即成为带远传压力变送器，是一种通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体，将压力或差压转换4～20mA.DC信号输出，与符合HART协议的手操器配合,可以相互通讯，进行设定和监控。
远传压力变送器适用场合：1、高温下粘稠介质2、易结晶的介质3、带有固体颗粒或悬浮物的沉淀性介质4、强腐蚀或剧毒性介质5、可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。
6、连续精确测量界面和密度7、远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。
8、卫生清洁要求很高的场合9、如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质的交叉污染。
康泰远传压力变送器特点：1、逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下，稳定而可靠地工作。
2、采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。
3、选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。
4、设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。

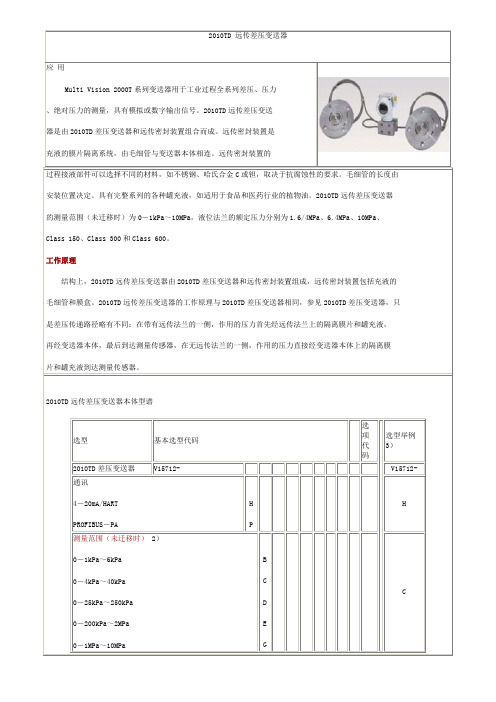

2010TD 远传差压变送器应用Multi Vision 2000T系列变送器用于工业过程全系列差压、压力、绝对压力的测量，具有模拟或数字输出信号。
2010TD远传差压变送器是由2010TD差压变送器和远传密封装置组合而成。
远传密封装置是充液的膜片隔离系统，由毛细管与变送器本体相连。
远传密封装置的过程接液部件可以选择不同的材料，如不锈钢、哈氏合金C或钽，取决于抗腐蚀性的要求。
毛细管的长度由安装位置决定。
具有完整系列的各种罐充液，如适用于食品和医药行业的植物油。
2010TD远传差压变送器的测量范围（未迁移时）为0－1kPa～10MPa，液位法兰的额定压力分别为1.6/4MPa、6.4MPa、10MPa、Class 150、Class 300和Class 600。
工作原理结构上，2010TD远传差压变送器由2010TD差压变送器和远传密封装置组成，远传密封装置包括充液的毛细管和膜盒。
2010TD远传差压变送器的工作原理与2010TD差压变送器相同，参见2010TD差压变送器，只是差压传递路径略有不同：在带有远传法兰的一侧，作用的压力首先经远传法兰上的隔离膜片和罐充液，再经变送器本体，最后到达测量传感器，在无远传法兰的一侧，作用的压力直接经变送器本体上的隔离膜片和罐充液到达测量传感器。
2010TD远传差压变送器本体型谱选型基本选型代码选项代码选型举例3）2010TD差压变送器V15712- V15712- 通讯4－20mA/HART PROFIBUS－PA HPH测量范围（未迁移时） 2）0－1kPa～6kPa0－4kPa～40kPa 0－25kPa～250kPa 0－200kPa～2MPa 0－1MPa～10MPa BCDEGC注：1）远传差压变送器的量程范围应综合考虑变送器本体和远传密封装置，为了使变送器性能最优，建议选择量程比≤10：1。
2）单侧远传法兰（不推荐使用时），过程连接代码除选 E 外，还应选 C、D或 F。
远传压力变送器远传压力变送器 (Remote Pressure Transmitter)是一种用于测量液体或气体压力并将其转换为电信号的装置。
它是自动化控制系统中至关重要的一种组件，可以将物理量转换为可读的数字信号，从而方便进一步处理和监控。
在工业现场中，压力变送器通常用于测量和控制管道、储罐、容器和泵等设备的压力。
工作原理远传压力变送器通过测量介质对传感器的压力作用，然后将这种压力转换为电信号输出。
通常情况下，变送器是由传感器和信号转换器两个主要部分组成。
传感器通常采用应变片、电容、电阻或共振原理来转换压力为电信号，信号转换器则将这个电信号转换为标准的信号输出，例如 4-20mA、0-5V 或 0-10V 等。
应用领域远传压力变送器在许多领域都有广泛的应用，包括：工业自动化压力变送器是自动化控制系统的重要组件，广泛应用于化工、石油、钢铁、机械等领域。
通过变送器，工业现场可以实现远程监控、数据采集和故障诊断等功能，提高了生产效率和安全性。
生物医学压力变送器在生物医学领域中应用广泛。
例如，可以用于监测人体血压、呼吸气道压力、心脏搏动等生理信号，从而提供医生诊断和治疗的有用信息。
交通运输压力变送器在交通运输领域中也有着重要的应用。
例如，汽车轮胎压力的监测可以通过压力变送器来实现，以提高车辆的安全性和能效。
选型建议在选择远传压力变送器时，需要考虑以下因素：测量范围首先需要根据实际应用需求来确定变送器的测量范围，以确保变送器能够按照要求稳定和准确地工作。
精度等级精度等级是衡量变送器测量精度和稳定性的重要指标，需要根据测量任务的要求来选择。
环境适应能力由于工业现场、生物医学设备和交通运输等领域的应用环境各不相同，因此需要选择能适应不同环境下的变送器。
可靠性和稳定性在选择变送器时，需要考虑其可靠性和长期稳定性，确保一旦使用，不会对生产过程和数据采集产生大的影响。
结论远传压力变送器在许多领域中都有着广泛的应用，是实现自动化、提高效率和保障安全的重要组件。
远传压力变送器膜盒充灌硅油的专业知识远传压力变送器的膜盒是用于防止管道内介质直接进入变送器的压力传感器组件中，在波纹膜片与膜盒体的空隙处充满了硅油，它起着传递介质压力、保护膜片不受破坏和阻尼等作用。
昌晖仪表在本文分享压力变送器膜盒充灌硅油的一些专业知识。
1、变送器膜盒充灌硅油的技术要求远传压力变送器、远传差压变送器、单法兰液位变送器和600摄氏度高温压力/差压变送器膜盒所充灌的液体一般选用硅油。
这是由于硅油的粘度可调范围大、冷冻温度低、体积膨胀系数小、耐高温及化学性能稳定，从而能使远传压力变送器(远传差压变送器)具有足够的灵敏度，在规定的工作温度范围内能正常工作，并且使仪表温度附加误差较小。
硅油必须充满波纹膜片与膜盒体之间的空隙，为此，在充灌硅油之前需要对硅油进行预处理，去除硅油内残余气体、水份等杂质，以减少膜盒的温度附加误差，因此，需要对硅油进行抽真空、加温处理。
未充液的膜盒需同时进行抽真空后，才能将硅油充灌到膜盒体内部。
表中列出了两种硅油及其主要技术指标。
它们都可以作为充灌液。
2、变送器膜盒充灌硅油方式比较膜盒充灌分为立式与卧式充灌两种。
卧式充灌时，膜盒平放, 充灌完毕后一般要将膜盒从充灌容器中取出，将充灌孔密封。
由于外部压力的变化以及硬芯和膜片自重的影响，波纹膜片会产生一定的变形，可使充液腔产生空隙，进入部分空气。
立式充灌时，硅油从油杯进入膜盒内，膜盒膜片处于自由状态，不受自重的影响，从而保证膜盒内部充满硅油。
这种放式还可以在充灌容器内，对充灌孔进行密封，不会使膜盒内的硅油溢出或出现空隙，避免空气入内。
4、充灌孔的密封硅油充灌后，需要对充灌孔进行密封，在充灌孔内放不锈钢钢球一个，以平端螺钉压紧钢球而密封。
如果考虑到膜盒的耐腐蚀性能，则膜盒的密封处不应接触腐蚀性介质，保证了密封的可靠性。
5、如何衡量充液质量衡量充液质量的重要指标是硅油是否完全充满膜盒体与膜片间的空隙。
目前判断膜盒硅油是否充满，主要有以下几种方法：①手感法用手轻轻地挤压膜片，手感硅油饱胀时，认为硅油已经充满，显然这是不精确的。
SmartLine简介作为SmartLine ®产品系列的成员，STR700是一款高性能的远传法兰变送器。
通过远传法兰和毛细管内的充油，实现压力的传递和优化。
霍尼韦尔采用SmartLine 高性能传感技术，优化了机械和液压设计，从而大幅度降低了温度对远传法兰测量的常见影响。
同类最佳的特性：● 校验量程的精度高达0.075%● 自动静压和温度补偿● 高达100:1的量程比● 易于使用和直观的显示功能● 外部零位、量程和组态功能● 完善的自诊断功能●基于ANSI/NFPA 70-202和ANSI/ISA 12.27.0集成双重密封设计，可确保最高安全性● 世界一流的过压保护●标准配置完全符合SIL2/3要求量程和范围限制：图1 STR700远传法兰变送器典型应用：●高温(最高达338℃)条件下的压力及差压测量●高真空条件下的液位测量●粘稠及易结晶液体的压力及液位测量●腐蚀性液体的液位和压力测量●液体界面的测量型号量程上限URL KPa 量程下限LRL KPa 最大量程KPa 最小量程KPa STTR735D 700-7007007STR745G3500-100350035700说明SmartLine 系列压力变送器均基于高性能的传感器设计。
这一个传感器实际集成了多个传感器，将过程压力测量与静态压力(DP 型号)及用于温度补偿的温度测量相结合，从而实现了最佳的总体性能。
显示表头选项标准LCD 显示表头● 模块化(可以在现场增加或拆除)● 支持HART 协议● 0、90、180 和 270 度位置调整●测量单位包括：Pa 、KPa 、MPa 、KGcm2、T orr 、ATM 、 i4H 2O 、mH 2O 、bar 、mbar 、inH 2O 、inHG 、FTH 2O 、 mmH 2O 、mmHG 和psi 等测量单位● 大屏幕显示（高9.95mm x 宽4.20mm ）2行，8个字符● 平方根输出指示和写保护提示●显示模块带有内部组态按钮，可通过内部或外部按键对变送器进行设置、调校自诊断功能SmartLine 变送器全部提供能以数字方式访问的诊断，这有助于提供可能的故障事件高级报警，从而最大限度缩减计划外停车，实现更低的整体工作成本。
由20至1000MHz ，场强达至30V/M 时，输出漂移小于±0.1%量程。
2. 功能规格2.1.测量范围：见选型表2.2.零点与量程可用本机量程和零点按钮调整，或用HART 手操器远程调整2.3.零点正、负迁移零点负迁移时，量程下限必须大于或等于-URL ；零点正迁移时，量程上限必须小于或等于+URL 。
校验量程大于或等于最小量程。
2.4.输出4～20mA DC ，用户可选择线性或平方根输出。
数字过程变量叠加在4～20mA DC 信号上，可供采用HART 协议的上位机使用。
2.5.环境温度极限不带液晶表头：-40至85℃带液晶表头：-20至60℃2.6 过程温度极限普通硅油-40至149℃高温硅油15至315℃氟油-45至205℃惰性液-18至177℃2.8.贮存温度极限不带液晶表头：-46至110℃带液晶表头：-40至70℃远传装置是用于防止管道中的介质直接进入变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。
AT3051DP 智能远传差压变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转变成4～20mA DC 信号输出。
AT3051DP 可与HART 手操器相互通讯，通过它进行设定，监控。
R R LR S max2.9.环境湿度0-100%相对湿度2.11.静压与过压极限变送器任意一侧加0至13.79MPa 压力不会引起损坏。
在3.45kPa 至13.79MPa 的静压范围内工作时符合性能规格要求。
2.10.容积变化量小于0.16cm 33. 安装3.1.电源及负载条件3.2. HART 通讯3.2.1. 通讯要求：要求有一个最小250Ω电阻3.2.2. 通讯距离：用多芯双绞线时最大可达1.5km ，通讯距离因电缆类型而异。
用下述公式可确定电缆长度CC C R L f )000,10(10656+−××=L-长度（m 或ft ）R-阻抗（Ω，包括电源阻抗）C-电缆电容（pF/m 或pF/ft ）C f -最大并联电容（pF/m 或pF/ft ）4. 物理规格4.1. 接液部分材质4.1.1. 接液膜片316L 不锈钢，哈氏合金C-276，蒙乃尔或钽。
SmartLine简介作为SmartLine ®产品系列的成员，STR700是一款高性能的远传法兰变送器。
通过远传法兰和毛细管内的充油，实现压力的传递和优化。
霍尼韦尔采用SmartLine 高性能传感技术，优化了机械和液压设计，从而大幅度降低了温度对远传法兰测量的常见影响。
同类最佳的特性：● 校验量程的精度高达0.075%● 自动静压和温度补偿● 高达100:1的量程比● 易于使用和直观的显示功能● 外部零位、量程和组态功能● 完善的自诊断功能●基于ANSI/NFPA 70-202和ANSI/ISA 12.27.0集成双重密封设计，可确保最高安全性● 世界一流的过压保护●标准配置完全符合SIL2/3要求量程和范围限制：图1 STR700远传法兰变送器典型应用：●高温(最高达338℃)条件下的压力及差压测量●高真空条件下的液位测量●粘稠及易结晶液体的压力及液位测量●腐蚀性液体的液位和压力测量●液体界面的测量型号量程上限URL KPa 量程下限LRL KPa 最大量程KPa 最小量程KPa STTR735D 700-7007007STR745G3500-100350035700说明SmartLine 系列压力变送器均基于高性能的传感器设计。
这一个传感器实际集成了多个传感器，将过程压力测量与静态压力(DP 型号)及用于温度补偿的温度测量相结合，从而实现了最佳的总体性能。
显示表头选项标准LCD 显示表头● 模块化(可以在现场增加或拆除)● 支持HART 协议● 0、90、180 和 270 度位置调整●测量单位包括：Pa 、KPa 、MPa 、KGcm2、T orr 、ATM 、 i4H 2O 、mH 2O 、bar 、mbar 、inH 2O 、inHG 、FTH 2O 、 mmH 2O 、mmHG 和psi 等测量单位● 大屏幕显示（高9.95mm x 宽4.20mm ）2行，8个字符● 平方根输出指示和写保护提示●显示模块带有内部组态按钮，可通过内部或外部按键对变送器进行设置、调校自诊断功能SmartLine 变送器全部提供能以数字方式访问的诊断，这有助于提供可能的故障事件高级报警，从而最大限度缩减计划外停车，实现更低的整体工作成本。
远传变送器是指以输出为标准信号的压力传感器，是一种接受压力变量按比例转换为标准输出信号的仪表。
它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号（如4~20mADC等），以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
远传变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。
用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出。
可避免被测介质直接和变送器的隔离膜片接触，这种测量方法适用于下述几种情况：
1、被测介质对变送器敏感元件有腐蚀作用；
2、需要将高温被测介质与变送器隔离；
3、被测介质中有固体悬浮物或高粘度介质；
4、被测介质由引压管引同时易固化或结晶；
5、更换被测介质需严格净化测量头；
6、测量头必须保持卫生，严禁污染。
使用对象：腐蚀性或粘性
的液体。
注意：真空场合不宜采用远传变送器。
据远传变送器的工作原理，以计为Reed-11干簧管远传变送器为例，总体而言，远传变送器的特点和优点主要有以下几点：
1、与磁翻板液位计配合使用，实现液位的实时监控。
实现液位的远程指示和实时监控；
2、采用进口TI单片CLT技术芯片完成电压电流转换，实现4～20mA输出；
3、外管采用304不锈钢材质，具有较强的抗腐蚀；
4、采用进口塑封干簧管，寿命长；
5、具有隔爆和本安的双重防爆认证；
6、防护等级高，可达IP66/67。
