一体化温度变送器基本结构简介

ATP系列一体化温度变送器一、产品概述
一体化温度变送器是温度仪表中的现场安装式温度变送单元。

ATP230
直接测量各种工业过程中，-200～1600℃范围内的液体、蒸汽和气体介质的温度，将温度转变成与热电偶、热电阻电信号成正比的4～20mA统一输出信号，送显示、记录调节仪表或计算机。

作为新一代的温度变送器，
热电偶（阻）温度变送器可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。

变送器部件是小型化的，可安装于热电偶热电阻的接线内，成为一体化温度变送器。

作为一体化温度变送器在工业
20 mA信号，这样既省去昂贵的补偿导线，又提高了信号长距离传送过程中的抗干扰能力。

变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。

而且由于采用硅橡胶密封结构，变送器耐震、耐湿，适
®
、型号命名
AT
L：带LE数码管显示
P:PT100
S
四、热电偶、热电阻推荐测温范围。

数显一体化温度变送器什么是数显一体化温度变送器数显一体化温度变送器是一种常见的工业自动化仪表，其主要功能是将温度传感器采集到的信号转换为标准的4-20mA或RS485信号输出，并通过数字显示屏将温度值显示出来。

这种仪表广泛应用于各种温度控制和监测系统中，包括冶金、化工、半导体、医疗、食品加工等领域。

数显一体化温度变送器的特点高精度数显一体化温度变送器的精度通常可以达到0.1%FS，能够满足大多数应用的需求。

方便使用数显一体化温度变送器集传感器接口、信号转换、数字显示等多种功能于一身，使用方便，可直接安装在需要监测温度的地方。

安全可靠数显一体化温度变送器内置多种保护机制，如过压保护、过流保护、短路保护等，能够有效避免电气故障和危险事件的发生。

可定制化数显一体化温度变送器可以根据客户的需要进行定制，包括输入信号类型、输出信号类型、输出精度、显示方式等方面。

数显一体化温度变送器的应用冶金行业数显一体化温度变送器常用于高温炉的温度测量，如炼钢炉、炉渣温度测量等。

化工行业数显一体化温度变送器在化工行业中起着关键的作用，常用于化工过程中的温度控制和监测，如反应釜、蒸馏塔、反应器等。

食品加工行业数显一体化温度变送器在食品加工行业中也有广泛的应用，如食品加热、冷藏、冻结等过程中的温度监测和控制。

其他行业数显一体化温度变送器还可以应用于半导体、医疗、建筑材料等领域。

数显一体化温度变送器的优势数显一体化温度变送器不仅具有高精度、方便使用、安全可靠、可定制等显著的优势，而且在温度变送器体积小、结构简单、功耗低等方面也有明显的优势。

数显一体化温度变送器的发展趋势随着工业自动化的不断深入，数显一体化温度变送器已经成为工业领域中不可或缺的一部分。

未来，数显一体化温度变送器将在出现越来越多的应用场景，同时，其将不断朝着数字化、网络化、智能化等方向发展，满足用户不断多样化的需求。

一体化温度变送器原理一体化温度变送器是一种能够将温度信号转换为标准信号输出的仪器。

它通常由三个基本部分组成：温度感知部分、信号处理部分和输出部分。

首先，温度感知部分是一体化温度变送器的核心部分，它用于感知待测温度并将其转化为电信号。

常见的温度感知元件有热敏电阻、热电偶和热电阻等。

其中，热敏电阻的电阻值随温度的变化而改变，热电偶通过温度差产生微弱的热电势，而热电阻则是通过自身的电阻随温度的变化而改变的。

其次，信号处理部分用于对从温度感知部分获取到的电信号进行放大和滤波等处理。

这样做的目的是为了消除电路中的噪声干扰，并使信号更加稳定和准确。

信号处理部分通常包括放大电路、滤波电路和线性化电路。

其中，放大电路主要是将从温度感知部分输出的微弱信号放大到合适的范围，以便后续处理。

滤波电路则可以通过消除高频噪声和其他人为干扰来提高信号的抗干扰能力。

而线性化电路则可以使输出信号与输入信号之间达到线性关系，从而加强了变送器的准确性和可靠性。

最后，输出部分是一体化温度变送器的输出信号接口，通常是模拟电流信号和数字通信信号。

模拟电流信号通常是4-20mA的标准电流信号，它的大小与温度的变化成正比。

而数字通信信号则是通过现代通信技术实现的，例如RS485总线通信、无线通信等。

这样的输出信号可以方便地与工控系统或PLC等设备进行连接和数据传输。

总的来说，一体化温度变送器通过温度感知部分将温度信号转化为电信号，然后通过信号处理部分进行放大、滤波和线性化处理，最后通过输出部分输出为标准的模拟电流或数字通信信号。

这样的原理保证了一体化温度变送器的高可靠性、高稳定性和准确性，使得它在工业自动化控制中有着广泛的应用。

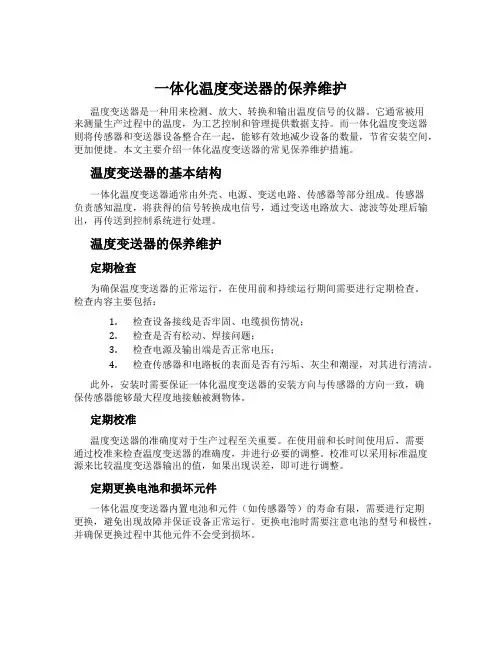

一体化温度变送器的保养维护温度变送器是一种用来检测、放大、转换和输出温度信号的仪器。

它通常被用来测量生产过程中的温度，为工艺控制和管理提供数据支持。

而一体化温度变送器则将传感器和变送器设备整合在一起，能够有效地减少设备的数量，节省安装空间，更加便捷。

本文主要介绍一体化温度变送器的常见保养维护措施。

温度变送器的基本结构一体化温度变送器通常由外壳、电源、变送电路、传感器等部分组成。

传感器负责感知温度，将获得的信号转换成电信号，通过变送电路放大、滤波等处理后输出，再传送到控制系统进行处理。

温度变送器的保养维护定期检查为确保温度变送器的正常运行，在使用前和持续运行期间需要进行定期检查。

检查内容主要包括：1.检查设备接线是否牢固、电缆损伤情况；2.检查是否有松动、焊接问题；3.检查电源及输出端是否正常电压；4.检查传感器和电路板的表面是否有污垢、灰尘和潮湿，对其进行清洁。

此外，安装时需要保证一体化温度变送器的安装方向与传感器的方向一致，确保传感器能够最大程度地接触被测物体。

定期校准温度变送器的准确度对于生产过程至关重要。

在使用前和长时间使用后，需要通过校准来检查温度变送器的准确度，并进行必要的调整。

校准可以采用标准温度源来比较温度变送器输出的值，如果出现误差，即可进行调整。

定期更换电池和损坏元件一体化温度变送器内置电池和元件（如传感器等）的寿命有限，需要进行定期更换，避免出现故障并保证设备正常运行。

更换电池时需要注意电池的型号和极性，并确保更换过程中其他元件不会受到损坏。

防止过度伸展在安装和使用过程中，需要避免使用力过大，避免机械过载或过度伸展，保证一体化温度变送器的稳定和正常运行。

尤其是在温度变幅较大的环境下，需要特别注意。

总结一体化温度变送器是生产过程中重要的测量仪器之一，为了保证工艺过程的控制和管理，需要进行合理的保养维护。

定期检查、定期校准、定期更换电池和损坏元件，以及避免过度伸展等措施，有助于延长一体化温度变送器的使用寿命，同时也能更好地保持其准确度和稳定性。

一体化温度变送器使用说明书金湖飞云仪表有限公司一、概述WZPB温度变送器是小型的带回路供电的二线制温度变送器。

它接受标准分度号的热电阻输入信号，产生与被测温度呈线性的标准直流电流（4~20mADC）输出信号，实现对各种现场温度的测量与信号传输。

其测量精度、传输距离以及抗干扰能力都优于其它同类测温仪表。

WZPB温度变送器能非常方便地与各种二次仪表或计算机系统配套，从而实现对现场温度的检测与控制。

可广泛用于石油、化工、冶金、电站、轻工、医药等各个工业部门和科研单位。

二、特点1、WZPB温度变送器具有线性化电路，其输出直流电流信号与被测温度呈线性关系。

2、变送器采用固体化密封封装，能耐腐蚀、防振动，使用环境温度范围宽。

3、4~20mA DC大信号电流输出，信号传输失真小，抗干扰能力强，传输距离远。

4、静态功耗小，可与安全栅构成本质安全型防爆系统，直接安装在危险场所；安装在隔爆接线盒内可组成隔爆变送系统。

5、采用二线制及一般铜导线传输，可节省昂贵的补偿导线费用。

6、应用灵活，WZPB温度变送器也可在现场带指针表头和数显表头显示温度可与调节仪、记录仪、显示仪配套使用，隔离型可直接进入计算机控制系统。

三、技术指标1、基本精度：热电阻温度模块±0.2%FS、±0.5%FS2、测温原件：热电阻：Pt100/Pt10/BA1/BA2/Cu50/Cu53/Cu100。

热电偶K/E/S/T/J3、输出信号4~20mA DC直流电流信号，与被测温度呈线性关系，二线制传输。

4、电源电压：24VDC，并具有反向保护功能。

5、负载电阻（RL）：当信号为20mADC输出，并保证恒流的条件下，负载电阻RL与供电电压Vs之间的关系式是：RL=Vs-12/0.02Ω，正常为250Ω6、环境温度影响（温漂）：在规定的环境温度内，温度每变化10℃，输出变化小于量程的0.1%四、接线图。

WZPJ系列一体化温度变送器WZPJ系列一体化温度变送器是本公司研制的两线制现场式仪表，采用先进的检测转换电路及高精度元器件，可将被测介质的温度转换成4-20mA信号输出。

其中热电偶型温度变送器还具有线性化修正功能，可满足用户各种要求。

产品由温度传感器（热电阻或热电偶）和温度变送器两部分组成，可一体安装也可分离式安装，两者之间由补偿导线（热电偶）或普通导线（热电阻）连接。

温度变送器可带模拟式表头，现场显示直观方便。

本品作为新一代的测温仪表广泛应用于电站、石油、化工、纺织、建材及科研部门的过程控制。

⏹技术性能和规格：测量范围：铂热电阻：-200℃~500℃最小量程50℃；热电偶：-50℃~1800℃最小量程100℃；输出信号：4~20mA（输入输出不隔离）；热电阻：输出与温度成线性；热电偶：输出与温度成线性（WZPJX型）；输出与热电偶的毫伏数成线性（WZPJX型）；基本误差：0.2%负载电阻：24V供电时，0~600Ω；供电电源电压：12V~35V；使用环境温度：-25℃~85℃；相对湿度：5～95%；⏹产品选型WZPJ WZPJ系列一体化温度变送器品种R 热电阻温度变送器X 热电偶温度变送器（输出与温度成线性）P 热电偶温度变送器（输出与热电偶的毫伏数成线性，与温度成非线性）一次元件分度1 热电偶：E （铂热电阻：Pt100）2 热电偶：T3 热电偶：J4 热电偶：K5 热电偶：S6 热电偶：B7 热电偶：N8 热电偶：R指示表头0 无选型举例WZPJ R 1 1 2 1-φ10;L/1=400/250; -20~100℃WZPJ系列一体化铂电阻温度变送器；保护管直径φ10；保护管总长400mm；插入长度250mm；测温范围-20~100℃；现场分离式安装；带模拟表头；固定螺纹固定。

2.41什么叫做一体化温度变送器？SBWR-Z一体化温度变送器（包含变换器单元）1.一体化温度变送器简介为了节省较昂贵的补偿导线，得到线性化的输出信号，简化冷端补偿电路，我国制定和生产了一体化温度变送器系列标准。

SBWR系列热电偶温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，可与工业热电偶配套使用，它采用二线制传输方式，仅使用两根导线，一根为正电源，另一根为电源负极同时作为信号输出传输线，可将工业热电偶信号转换成与温度信号成线性的4~20mA的标准输出信号。

该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

2.主要特点一体化温度变送器采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

可用较短的热电偶，在现场安装后，直接引入一体化温度变送器的接线盒内，然后输出4~20mA（或0~10mA）的电流信号。

这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；一体化温度变送器本身具有冷端温度自动补偿功能，节省了复杂的冷端温度补偿电路；3.工作原理热电偶将被测温度转换成电动势，再将该信号送入一体化变送器的输入网络。

该网络包含低通滤波抗干扰和热电偶冷端补偿等相关电路，然后再输入到运算放大器进行电压放大放大的信号先经线形化电路，然后一路经V/I转换器计算处理后，以4~20mA直流电流输出；另一路经A/D转换器处理后到数字表头显示。

变送器的线性化电路采用反馈方式，用多段折线逼近法进行校正。

一体化数字显示温度变送器有两种显示方式。

LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。

4.技术参数1）输入信号：可选热电偶K、E、J、B、S、T、N等型号，智能型温度变送器的输入信号可通过手持器和PC机任意设置；2）输出信号：在量程范围内输出4~20mA直流信号，与热电偶的测量温度成线性。

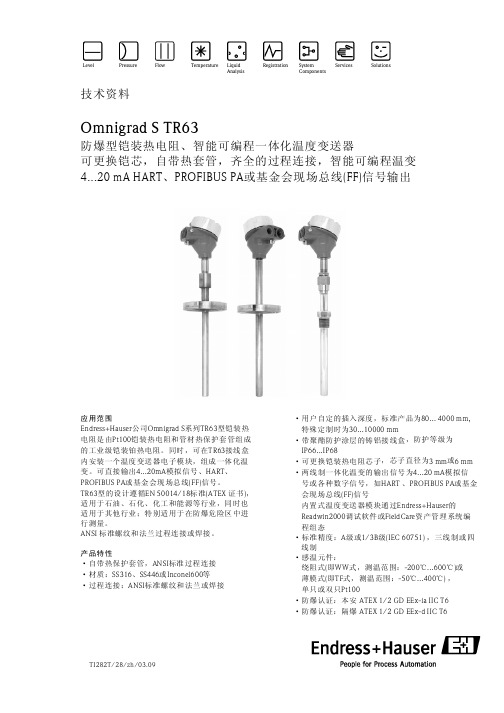

一体化热电阻温度变送器是体积比较小的、可以安装到热电阻的接线盒内的温度变送器。

一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。

采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。

一体化温度变送器一般分为热电阻和热电偶型两种类型。

热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。

测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。

热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I 转换、断偶处理、反接保护、限流保护等电路单元组成。

它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号。

为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。

当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。

一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。

一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。

也可应用户要求做成防爆型或防火型测量仪表。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关变送器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

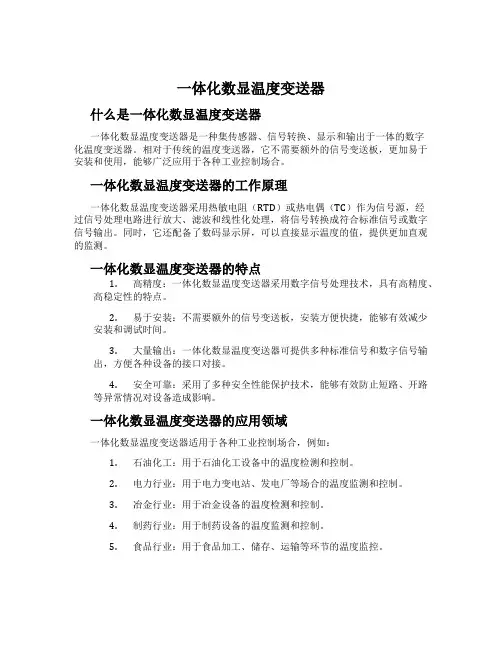

一体化数显温度变送器什么是一体化数显温度变送器一体化数显温度变送器是一种集传感器、信号转换、显示和输出于一体的数字化温度变送器。

相对于传统的温度变送器，它不需要额外的信号变送板，更加易于安装和使用，能够广泛应用于各种工业控制场合。

一体化数显温度变送器的工作原理一体化数显温度变送器采用热敏电阻（RTD）或热电偶（TC）作为信号源，经过信号处理电路进行放大、滤波和线性化处理，将信号转换成符合标准信号或数字信号输出。

同时，它还配备了数码显示屏，可以直接显示温度的值，提供更加直观的监测。

一体化数显温度变送器的特点1.高精度：一体化数显温度变送器采用数字信号处理技术，具有高精度、高稳定性的特点。

2.易于安装：不需要额外的信号变送板，安装方便快捷，能够有效减少安装和调试时间。

3.大量输出：一体化数显温度变送器可提供多种标准信号和数字信号输出，方便各种设备的接口对接。

4.安全可靠：采用了多种安全性能保护技术，能够有效防止短路、开路等异常情况对设备造成影响。

一体化数显温度变送器的应用领域一体化数显温度变送器适用于各种工业控制场合，例如：1.石油化工：用于石油化工设备中的温度检测和控制。

2.电力行业：用于电力变电站、发电厂等场合的温度监测和控制。

3.冶金行业：用于冶金设备的温度检测和控制。

4.制药行业：用于制药设备的温度监测和控制。

5.食品行业：用于食品加工、储存、运输等环节的温度监控。

总结一体化数显温度变送器是一种新型的数字化温度变送器，它集成了传感器、信号处理、信号输出和显示于一体，具有高精度、易于安装、大量输出和安全可靠的特点，适用于各种工业控制场合。

在今后的工业自动化发展中，一体化数显温度变送器将会得到更广泛的应用。
