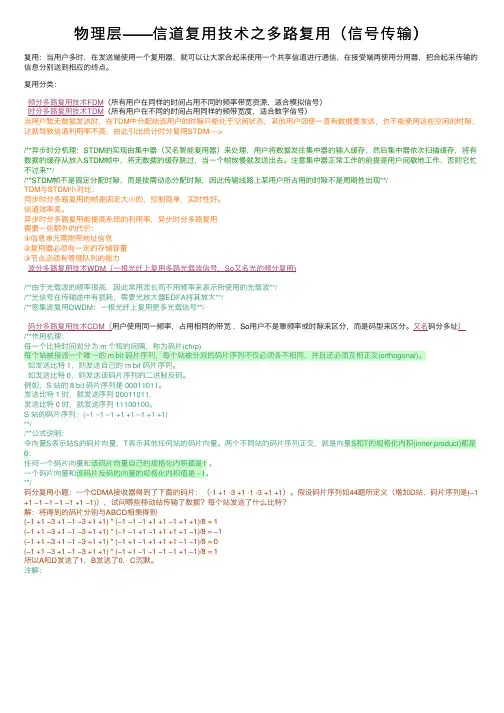

物理层——信道复⽤技术之多路复⽤(信号传输)复⽤:当⽤户多时,在发送端使⽤⼀个复⽤器,就可以让⼤家合起来使⽤⼀个共享信道进⾏通信,在接受端再使⽤分⽤器,把合起来传输的信息分别送到相应的终点。
复⽤分类:频分多路复⽤技术FDM(所有⽤户在同样的时间占⽤不同的频率带宽资源,适合模拟信号)时分多路复⽤技术TDM(所有⽤户在不同的时间占⽤同样的频带宽度,适合数字信号)当⽤户暂⽆数据发送时,在TDM中分配给该⽤户的时隙只能处于空闲状态,其他⽤户即使⼀直有数据要发送,也不能使⽤这些空闲的时隙,这就导致信道利⽤率不⾼,由此引出统计时分复⽤STDM---->/**异步时分机理:STDM的实现由集中器(⼜名智能复⽤器)来处理,⽤户将数据发往集中器的输⼊缓存,然后集中器依次扫描缓存,将有数据的缓存从放⼊STDM帧中,将⽆数据的缓存跳过,当⼀个帧放慢就发送出去。
注意集中器正常⼯作的前提是⽤户间歇地⼯作,否则它忙不过来**//**STDM帧不是固定分配时隙,⽽是按需动态分配时隙,因此传输线路上某⽤户所占⽤的时隙不是周期性出现**/TDM与STDM⼩对⽐:同步时分多路复⽤的帧是固定⼤⼩的,控制简单,实时性好。
信道效率差。
异步时分多路复⽤能提⾼系统的利⽤率,异步时分多路复⽤需要⼀些额外的代价:①信息单元需附带地址信息②复⽤器必须有⼀定的存储容量③节点必须有管理队列的能⼒波分多路复⽤技术WDM(⼀根光纤上复⽤多路光载波信号,So⼜名光的频分复⽤)/**由于光载波的频率很⾼,因此常⽤波长⽽不⽤频率来表⽰所使⽤的光载波**//**光信号在传输途中有损耗,需要光放⼤器EDFA将其放⼤**//**密集波复⽤DWDM:⼀根光纤上复⽤更多光载信号**/码分多路复⽤技术CDM(⽤户使⽤同⼀频率,占⽤相同的带宽,So⽤户不是靠频率或时隙来区分,⽽是码型来区分。
⼜名码分多址)/**作⽤机理:每⼀个⽐特时间划分为 m 个短的间隔,称为码⽚(chip)每个站被指派⼀个唯⼀的 m bit 码⽚序列,每个站被分派的码⽚序列不仅必须各不相同,并且还必须互相正交(orthogonal)。
逻辑信道的复用和解复用1. 引言在通信领域中,逻辑信道的复用和解复用是实现多路复用和多路解复用的关键技术。
通过逻辑信道的复用和解复用,可以同时传输多个独立的数据流,提高通信系统的传输效率和资源利用率。
本文将介绍逻辑信道的概念、分类以及常见的复用和解复用技术。
2. 逻辑信道概述逻辑信道是指在物理层之上建立起来的、为不同用户或应用程序之间提供独立通信服务的虚拟通路。
它是一种抽象概念,通过对物理信道进行合理分配和管理,实现了多路通信。
逻辑信道可以根据不同的标准和协议进行分类,常见的分类包括:•控制信道:主要负责传输控制信息,如连接建立、断开等。
•用户数据信道:主要负责传输用户数据,如音频、视频等。
•广播信道:主要负责传输广播信息,如电视广播等。
3. 复用技术3.1 频分复用(FDM)频分复用(Frequency Division Multiplexing)是一种将不同频率的信号叠加到同一物理信道上的技术。
在发送端,通过将不同频段的信号调制到不同的载波上,然后将这些载波进行叠加;在接收端,通过解调器将叠加后的信号分离出来,恢复成原始的信号。
频分复用技术适用于传输带宽较大、传输距离较长的场景,如有线电视、卫星通信等。
3.2 时分复用(TDM)时分复用(Time Division Multiplexing)是一种将不同时间段的信号按照一定的顺序交替地发送到物理信道上的技术。
在发送端,将不同用户或应用程序的数据按照固定时间间隔划分为若干帧,并依次发送到物理信道上;在接收端,根据发送端发来的时隙信息,将各个用户或应用程序的数据进行解复用。
时分复用技术适用于传输带宽较小、传输距离较短但对实时性要求较高的场景,如电话通信、局域网等。
3.3 码分复用(CDM)码分复用(Code Division Multiplexing)是一种利用不同码型对数据进行编码和解码,从而实现多路复用和解复用的技术。
在发送端,将不同用户或应用程序的数据通过不同的码型进行编码,并叠加到物理信道上;在接收端,根据码型信息,将叠加后的信号进行解码和分离。
计算机网络2012年重点习题及解答教材:《计算机网络(第五版)》,谢希仁编著,电子工业出版社习题数量:55题章节数量主要知识点备注1、概述8 因特网概述、体系结构2、物理层 5 香农公式、信道复用、码分多址3、数据链路层10 PPP、CRC、CSMA/CDIP地址分类、路由、网络设计、4、网络层18二进制反码运算求和5、运输层 6 UDP/TCP、连续ARQ、拥塞控制6、应用层 4 DNS、WWW7、网络安全 2 加密与解密、防火墙10、IPV6 2 IPV6、零压缩法物理层(P62)2-09、用香农公式计算一下:假定信道带宽为3100Hz,最大信息传输速率为35kb/s,那么若想使最大信息传输速率增加60%。
问信噪比S/N应增大到多少倍数?如果在刚才计算出的基础上将信噪比S/N再增大到10倍,请问最大信息传输速率能否再增加20%?解:根据C=WLog 2(1+S/N)(1)将C= 35000,W= 3100代入,得1+ S/N= 2 350/31(2)再将C= 35000*(1+60%),W= 3100代入,得1+ S/N= 2 350*1.6 / 31此时,S/N比(1)式要扩大100倍(3)若S/N再比(2)式扩大10倍,则(2)式中的C要提高18.5%2-13、为什么要使用信道复用技术?常用的信道复用技术有哪些?答:信道复用技术可以使使多个进程能共享单一的传输层实体进行通信,从而节省大量资源。
常用的信道复用技术有:◆频分复用(FDM,Frequency Division Multiplexing)将用于传输信道的总带宽划分成若干个子频带(或称子信道),每一个子信道传输1路信号。
◆时分复用(TDM,Time Division Multiplexing)就是将提供给整个信道传输信息的时间划分成若干时间片(简称时隙),并将这些时隙分配给每一个信号源使用,每一路信号在自己的时隙内独占信道进行数据传输。
《计算机网络》课程教学大纲(Computer Networks)一、课程简介网络技术是信息时代最为核心的技术之一。
是构建教育信息化环境、推进信息技术教育应用的基础技术和基本手段,是教育技术领域最基础、使用最为广泛的技术之一。
本课程的主要内容是以OSI(开放系统互联)模型为理论体系,以TCP/IP体系为应用体系的关于计算机网络的基本概念、原理和方法。
探讨包括物理层、数据链路层、网络层、运输层、应用层在内的TCP/IP体系结构各层次的主要功能、原理、协议和设备。
其目的是通过本课程的学习使教育技术系的学生能了解计算机网络的基本工作原理、计算机网络的分层结构、主要的网络协议、主要的网络互连设备、主要的网络服务配置以及近年来网络技术的最新发展,为他们应用局域网、Internet网络构建教育信息化环境,推进计算机网络在教育教学及相关领域的应用,解决教学和生活中所面临的实际问题奠定基础。
二、课程的性质、目的和任务《计算机网络》是教育技术学专业必修的学科基础课程。
通过本课程的学习,希望学生全面了解计算机网络的基础知识;熟悉常用的网络通信协议及网络体系结构;了解常见的网络互联设备;初步掌握常见的网络互联设备的配置方法;能独立组建较为简单的局域网;掌握常用的网络服务的构建与配置;具备初步的网络管理及维护能力。
三、课程教学的基本要求(一)引入网络技术发展的最新成果,拓展教学内容,保证教学内容的实时性和前沿性;(二)规范课程实验、实训,完善课程实验及实训的考核体系,加大实验成绩在课程评价中比重,突出网络知识的实际应用及学生动手能力培养;(三)使学生了解计算机网络的基本概念及基础知识;理解计算机网络的工作原理、熟悉计算机网络的两种主要体系结构OSI和TCP/IP体系结构;(四)掌握物理层、数据链路层、网络层、运输层、应用层等主要层次的功能及协议;(五)掌握常见网络互联设备的功能及特点,初步掌握路由器、交换机等网络互连设备的配置;(六)掌握VLAN、TRUNK的原理与配置,熟悉IP子网规划;(七)掌握DNS、WEB、FTP、DHCP等常见网络服务的原理、配置与应用;(八)了解无线网络、网络安全及网络管理的相关知识。
物理层—信道复⽤信道复⽤的通俗来讲就是多个通信设备共享⼀条信道进⾏通信,这样的好处在与提⾼信道的利⽤率,在实际通信系统中能为建设信道节约成本。
1.频分复⽤技术FDM(Frequency Division Multiplexing) 频分复⽤技术就是⽤户在分配到⼀定的频带后,在通信过程中⾃始⾄终都占⽤这个频带,可见频分复⽤的所有⽤户在同样的时间占⽤不同的带宽资源。
这⾥的带宽指的是频率带宽⽽不是数据发送的速率。
在使⽤频分复⽤时,每⼀个⽤户占⽤的带宽不变,当复⽤的⽤户增加时,复⽤后的信道总宽度就会增加。
2.时分复⽤技术TDM(Time Division Multiplexing) 时分复⽤技术则是将时间划分为⼀段段等长的时分复⽤帧,称为TMD复⽤帧,每⼀个时分复⽤⽤户在每⼀个TMD帧中占⽤固定序号的时隙。
每⼀个时分复⽤⽤户所占的时隙是周期性的出现,因此TMD信号也称为等时信号。
可以看出,时分复⽤的所有⽤户是在不同的时间占⽤同样的频带宽度。
频分复⽤技术和时分复⽤技术都⽐较成熟,但是缺点就是不够灵活 在使⽤时分复⽤时,每⼀个时分复⽤帧的长度是保持不变的,始终是125us,当⽤户增加时,每⼀个⽤户所占的时分复⽤帧中的时隙就会相对减少。
3.统计时分复⽤技术STDM(Statics TDM) 在进⾏通信时,复⽤器和分⽤器总是成对的使⽤的。
在复⽤器和分⽤器之间是⽤户共享的⾼速信道。
分⽤器的作⽤正好和复⽤器的作⽤相反,它把⾼速信道传送过来的数据进⾏分⽤,分别交送到相应的⽤户。
当使⽤时分复⽤系统传送计算机数据时,由于计算机数据的突发性,⼀个⽤户对已经分到的⼦信道的利⽤率⼀般是不⾼的。
当⽤户在某⼀段时间内暂时⽆数据传输室,那就只能让已经分配到的⼦信道空闲着,⽽其他的⽤户也⽆法使⽤这个暂时空闲的线路资源。
当某个⽤户暂时⽆数据发送时,在时分复⽤帧中分配给该⽤户的时隙只能处于空闲状态,其他的⽤户即使⼀直有数据要发送,也不能使⽤这些空闲的时隙。
2.4.1 信道复用技术
信道复用技术
复用(multiplexing)是通信技术中的基本概念。
复用技术让多个用户共享一个公共信道。
+ ( ) +
A 1 A 2
B 1 B 2
C 1
C 2
A 1 A 2
B 1 B 2
C 1
C 2
共享信道
(a) 使用单独的信道
(b) 使用共享信道
复用
分用
频分复用FDM (Frequency Division Multiplexing )
•频分复用按频率划分不同的信道,用户在分到一定的频带后,在通信过程中自始至终占用整个频带。
•频分复用的所有用户在同样的时间占用不同的带宽资源 (这里的“带宽”是频率带宽而不
是数据的发送速率)。
频率
时间
频率 1 频率 2 频率 3
频率 4 频率 5 频分复用
频分复用FDM
多路的原始信号在频分复用前,首先要通过频谱搬移技术,将各路信号的频谱搬移到物理信道频谱的不同段上,这可以通过不同的载波调频调制来实现。
波分复用 WDM(Wavelength Division Multiplexing)
波分复用就是光的频分复用。
整个波长频带被划分为若干个波长范围,每个用户占用一个波长范围来进行传输。
在一根光纤上复用多路频率接近的光载波信号的方式称为波分复用WDM。
在一根光纤上复用几十路或更多路数的频率接近的光载波信号称为密集波分复用DWDM(Dense Wavelength Division Multiplexing)。
波分复用 WDM (Wavelength Division Multiplexing )
如图,8路传输速率为2.5Gbit/s 的光载波。
经光的调制后,分别将波长变换到1550~1557nm,这8个光载波经过光复用器后,在一根光纤上传输,因此,在一根光纤上数据传输速率达到了8 ⨯ 2.5 Gb/s=20Gb/s 。
1550 nm 0 1551 nm 1 1552 nm 2 1553 nm 3 1554 nm 4 1555 nm 5 1556 nm 6 1557 nm 7
0 1550 nm 1 1551 nm 2 1552 nm 3 1553 nm 4 1554 nm 5 1555 nm 6 1556 nm 7 1557 nm
8 ⨯ 2.5 Gb/s 1310 nm 20 Gb/s 复 用 器 分 用 器 EDFA
120 km
光调制器
光解调器
时分复用TDM(Time Division Multiplexing)
时分复用则是将时间划分为一段段等长的时分复用帧(TDM 帧)。
每一个时分复用的用户在每一个 TDM 帧中占用固定序号的时隙。
每一个用户所占用的时隙是周期性地出现(其周期就是 TDM 帧的长度)。
TDM 信号也称为等时(isochronous)信号。
时分复用的所有用户是在不同的时间占用同样的频带宽度。
频率
时间
B C D B C D B C D B C D
A A A A TDM 帧 TDM 帧 TDM 帧 TDM 帧 …
TDM 帧
周期性出现
时分复用TDM
时分复用
时分复用可能会造成线路资源的浪费
A B C D
a
a
b
b
c
d
b c
a
t
t
t
t
t
4 个时分复用帧
#1
④
③
②
①
a
c
b
c d
时分复用
#2 #3 #4
用户
如图可以看出:当某一用户暂时无数据发送时,在时分复用帧中分配给该用户的固定时
隙只能处于空闲状态,其他用户即使有数据要发送,也不能使用这些空闲的时隙,这就
导致复用后的信道利用率不高。
统计时分复用 STDM(Statistic TDM)用户
A B C D
a
b
c
d
t
t
t
t
t
3 个 STDM 帧
#1
④
③
②
①
a
c
b
a
b b c
a c d
#2 #3
统计时分复用
集
中
器
统计时分复用STDM是一种改进的TDM,STDM帧不是为用户固定分配时隙,而是按需动态分配时隙,它能提高信道的利用率2~4倍。
如图是STDM的工作原理,一个使用统计时分复用的集中器(也称为智能复用器,它存储转发报文,通过排队方式使各用户合理地共享信道)连接4个低速用户,将它们的数据集中起来通过高速线路发送到一个远地计算机。
统计时分复用 STDM(Statistic TDM)统计时分复用使用STDM帧来发送复用的数据。
每个STDM帧中的时隙数小于连接在集中器上的用户数。
在输出线路上,某一个用户所占用的时隙并不是周期性地出现,因此统计复用也称为异步时分复用。
由于STDM帧中的时隙不是固定地分配给某个用户,输出线路上每个时隙之前的短时隙中必须有用户的地址信息。
STDM实现技术非常复杂,通常只在高速远程通信中使用,不适用于用户平均使用信道的情况。
注意:TDM帧和STDM帧都是在物理层传送的比特流中划分的帧。
