便携式直流高压发生器的使用方法

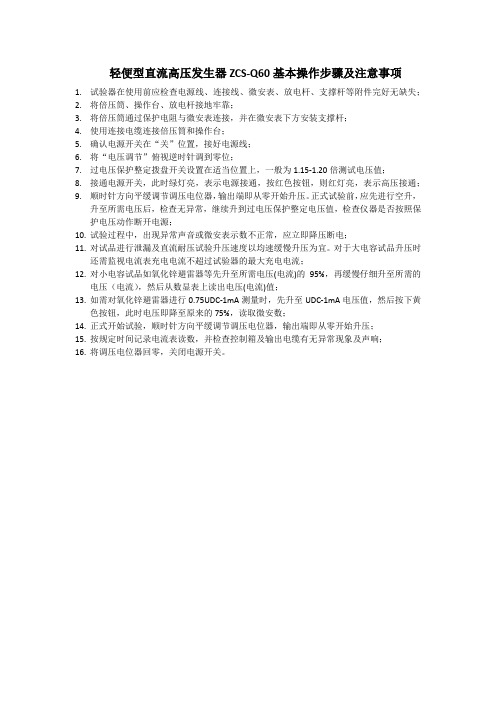

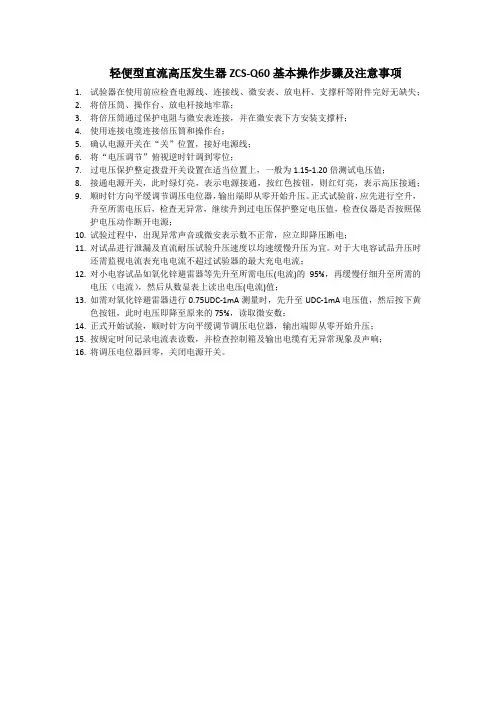

轻便型直流高压发生器ZCS-Q60基本操作步骤及注意事项
1.试验器在使用前应检查电源线、连接线、微安表、放电杆、支撑杆等附件完好无缺失；
2.将倍压筒、操作台、放电杆接地牢靠；
3.将倍压筒通过保护电阻与微安表连接，并在微安表下方安装支撑杆；
4.使用连接电缆连接倍压筒和操作台；
5.确认电源开关在“关”位置，接好电源线；
6.将“电压调节”俯视逆时针调到零位；
7.过电压保护整定拨盘开关设置在适当位置上，一般为1.15-1.20倍测试电压值；
8.接通电源开关，此时绿灯亮，表示电源接通，按红色按钮，则红灯亮，表示高压接通；
9.顺时针方向平缓调节调压电位器，输出端即从零开始升压。

正式试验前，应先进行空升，
升至所需电压后，检查无异常，继续升到过电压保护整定电压值，检查仪器是否按照保护电压动作断开电源；
10.试验过程中，出现异常声音或微安表示数不正常，应立即降压断电；
11.对试品进行泄漏及直流耐压试验升压速度以均速缓慢升压为宜。

对于大电容试品升压时
还需监视电流表充电电流不超过试验器的最大充电电流；
12.对小电容试品如氧化锌避雷器等先升至所需电压(电流)的95%，再缓慢仔细升至所需的
电压（电流），然后从数显表上读出电压(电流)值；
13.如需对氧化锌避雷器进行0.75UDC-1mA测量时，先升至UDC-1mA电压值，然后按下黄
色按钮，此时电压即降至原来的75%，读取微安数；
14.正式开始试验，顺时针方向平缓调节调压电位器，输出端即从零开始升压；
15.按规定时间记录电流表读数，并检查控制箱及输出电缆有无异常现象及声响；
16.将调压电位器回零，关闭电源开关。

直流高压发生器的操作使用是怎样的简介直流高压发生器是一种经过特殊设计，用于产生高压的电子设备。

其主要原理是高压发生器将低压的电源直流电转换为相应的高压输出，并带有保护及稳定电路。

直流高压发生器的使用范围广泛，涉及到电气实验、电子制作、微电子工艺、医学、生物科学等领域。

下面将介绍直流高压发生器的具体操作和使用注意事项。

操作步骤1.首先将直流高压发生器连接到电源，并开启电源。

注意，在连接之前，请确保直流高压发生器的电压标识与电源的额定线路电压相同。

2.调整直流高压发生器的输出电压。

在调整之前，请确保高压输出通路没有任何电气负载。

操作过程中，请按照具体机型的使用说明进行调整。

一般来说，可以通过旋转电位器或键盘操作来实现电压调节。

3.连接电气负载。

高压输出通路连接到所需测试的负载电路，根据使用说明书来连接，且必须在出现任何电气负载之前才能调整。

在连接之前，请检查连接线路是否正确，并注意使用绝缘材料进行包裹和固定。

4.开始测试。

在负载连接正确，高压通路电压稳定之后，可以开始进行测试了。

请按照使用说明书进行测试操作，遵循测试安全规范。

5.测试完成。

测试完成之后，首先要切断高压输出通路的电源，关闭主电源开关，拔掉所有连接线路，并将设备安全地放置在指定位置。

注意事项1.在操作直流高压发生器之前，详细阅读并正确理解使用说明书，按照说明书的规定操作。

2.在连接负载电路之前，必须确认所有的连接线路的正确性，并注意使用绝缘材料进行固定和包裹。

3.在测试期间，应注意安全，遵从实验室安全规范，并严格按照使用说明书中的测试操作。

4.在测试过程中，如果发现高压输出通路电流异常或有奇怪的声音，请即刻停止测试，切断高压输出通路的电源，并检查设备是否需要维修。

5.操作完毕后，请切断高压输出通路的电源，关闭主电源开关，拔掉所有连接线路，并将设备安全地放置在指定位置。

结论直流高压发生器是一种产生高压的重要设备，在电气实验、电子制作、微电子工艺、医学、生物科学等领域具有重要的应用价值。

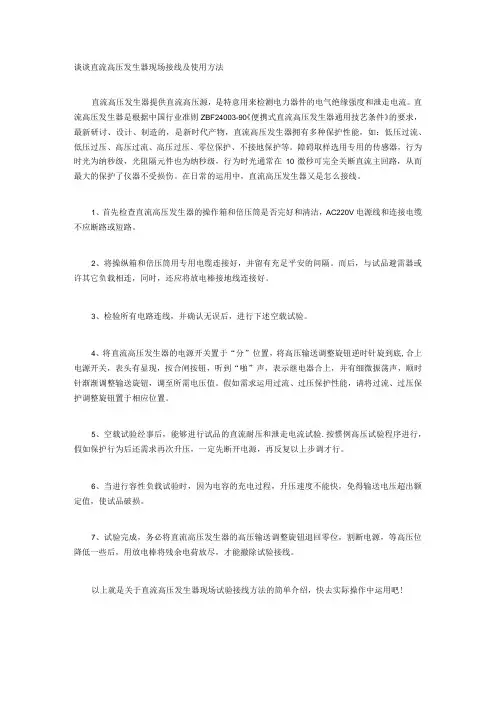

谈谈直流高压发生器现场接线及使用方法直流高压发生器提供直流高压源，是特意用来检测电力器件的电气绝缘强度和泄走电流。

直流高压发生器是根据中国行业准则ZBF24003-90《便携式直流高压发生器通用技艺条件》的要求，最新研讨、设计、制造的，是新时代产物，直流高压发生器拥有多种保护性能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。

障碍取样选用专用的传感器，行为时光为纳秒级，光阻隔元件也为纳秒级，行为时光通常在10微秒可完全关断直流主回路，从而最大的保护了仪器不受损伤。

在日常的运用中，直流高压发生器又是怎么接线。

1、首先检查直流高压发生器的操作箱和倍压筒是否完好和清洁，AC220V电源线和连接电缆不应断路或短路。

2、将操纵箱和倍压筒用专用电缆连接好，并留有充足平安的间隔。

而后，与试品避雷器或许其它负载相连，同时，还应将放电棒接地线连接好。

3、检验所有电路连线，并确认无误后，进行下述空载试验。

4、将直流高压发生器的电源开关置于“分”位置，将高压输送调整旋钮逆时针旋到底,合上电源开关，表头有显现，按合闸按钮，听到“啪”声，表示继电器合上，并有细微振荡声，顺时针渐渐调整输送旋钮，调至所需电压值。

假如需求运用过流、过压保护性能，请将过流、过压保护调整旋钮置于相应位置。

5、空载试验经事后，能够进行试品的直流耐压和泄走电流试验.按惯例高压试验程序进行，假如保护行为后还需求再次升压，一定先断开电源，再反复以上步调才行。

6、当进行容性负载试验时，因为电容的充电过程，升压速度不能快，免得输送电压超出额定值，使试品破损。

7、试验完成，务必将直流高压发生器的高压输送调整旋钮退回零位，割断电源，等高压位降低一些后，用放电棒将残余电荷放尽，才能撤除试验接线。

以上就是关于直流高压发生器现场试验接线方法的简单介绍，快去实际操作中运用吧!尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有变频串联谐振,串联谐振试验装置,变频串联谐振耐压试验装置,变压器油耐压测试仪,高压绝缘垫、短路接地线、继电保护测试仪、高压核相仪等等的介绍,您如果对我们的产品有兴趣，咨询。

用户操作手册尊敬的顾客感谢您购买本公司YTCZG系列直流高压发生器。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

三年（包括三年）内如产品出现缺陷，实行免费维修。

三年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

直流高压发生器的操作使用是怎样的首先，在使用直流高压发生器之前，必须确保环境安全，接地导线连接可靠。

所有的操作人员必须穿戴绝缘手套、鞋子和其他必要的安全设备。

操作人员必须有相关的知识和经验，并遵循严格的操作规程。

操作步骤如下：1.检查设备和线路的连接情况：确保电源线和输入电源稳定可靠连接，设备电源开关处于关闭状态，所有的连接线路都处于正常状态。

2.设置输出电压：根据需要，设定所需的输出电压。

一般来说，直流高压发生器具有连续可调的输出电压范围，可以通过前面板上的电压调节旋钮或数字显示屏实现。

3.设置输出电流：根据需要，设定所需的输出电流。

直流高压发生器通常具有可调的输出电流限制，可通过前面板上的电流调节旋钮或数字显示屏实现。

4.打开设备电源：确保在设置输出电压和电流之前将设备电源开关关闭。

然后，轻轻打开设备电源开关，观察设备电源指示灯和检查电压表和电流表是否正常。

如果一切正常，可以继续下一步操作。

5.过渡时间：当设备电源打开后，需要一段时间来使设备稳定工作。

此时操作人员需要等待，并观察显示屏上的电压和电流是否稳定于设定值。

6.检查输出电压：使用合适的测量仪器，如电压表，检查输出电压。

确保输出电压与设定值相匹配。

如果输出电压异常或与设定值不符，需要检查设备连接或调整设备设置。

7.确认操作安全：在使用直流高压发生器时，必须时刻关注操作安全。

特别是在接触黏性物质或潮湿环境时，需要特别小心，并确保设备工作在合适的环境条件下。

8.关闭设备电源：当完成实验或测试后，需要关闭设备电源。

首先，将输出电流和电压设定为最低值。

然后，慢慢关闭设备电源开关，并等待设备停止运行。

9.断开设备连接：在关闭设备电源后，必须关闭所有连接设备的开关，断开电源连接线。

注意使用绝缘手套，以避免触电或其他危险。

10.清洁和维护：定期对直流高压发生器进行清洁和维护，确保设备的功能和性能处于最佳状态。

总结：直流高压发生器的操作使用较为简单，但在操作过程中需要注意安全。

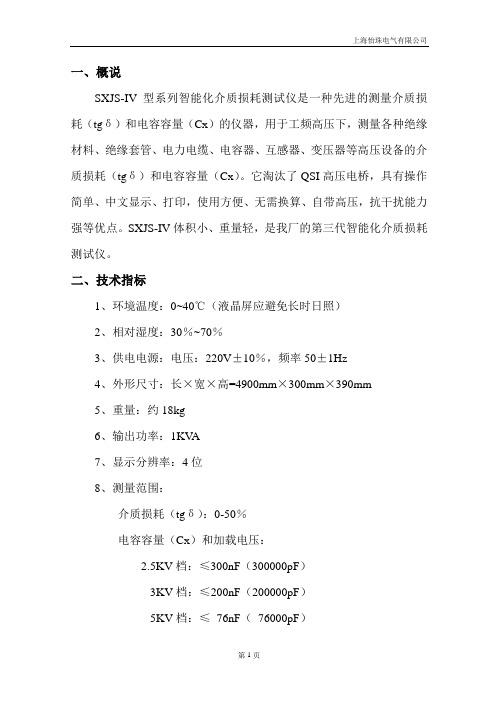

一、概说SXJS-IV型系列智能化介质损耗测试仪是一种先进的测量介质损耗（tgδ）和电容容量（Cx）的仪器，用于工频高压下，测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗（tgδ）和电容容量（Cx）。

它淘汰了QSI高压电桥，具有操作简单、中文显示、打印，使用方便、无需换算、自带高压，抗干扰能力强等优点。

SXJS-IV体积小、重量轻，是我厂的第三代智能化介质损耗测试仪。

二、技术指标1、环境温度：0~40℃（液晶屏应避免长时日照）2、相对湿度：30％~70％3、供电电源：电压：220V±10％，频率50±1Hz4、外形尺寸：长×宽×高=4900mm×300mm×390mm5、重量：约18kg6、输出功率：1KV A7、显示分辨率：4位8、测量范围：介质损耗（tgδ）：0-50％电容容量（Cx）和加载电压：2.5KV档：≤300nF（300000pF）3KV档：≤200nF（200000pF）5KV档：≤76nF（76000pF）7.5KV档：≤34nF（34000pF）10 KV档：≤20nF（20000pF）9、基本测量误差：介质损耗(tgδ)：1％±0.07％（加载电流20μA~500mA）正接介质损耗(tgδ)：2％±0.09％（加载电流5μA~ 20mA）反接电容容量( Cx )：1.5%±1.5pF三、结构仪器为升压与测量一体化结构，输出电压2.5KV~10KV五档可调，以适应各种需要，在测量对无需任何外部设备。

接线与QSI电桥相似，但比其方便。

图一为仪器操作面板图，图二为仪器接线端面图。

(1) 显示窗———————液晶显示屏。

(2) 试验电压选择开关——当开关置于“关”时，仪器无高压输出。

(3) 操作键盘——————选择测量方式、起动、停止、打印等操作。

(4) 电源插座——————保险丝用5A。

常规的直流高压发生器操作步骤及操作规程常规的直流高压发生器操作步骤1、使用前准备⑴ 直流发生器在使用前应检查其完好性,联接电缆线不应有断路和短路，设备无分裂等损坏。

⑵将机箱、倍压筒放置到合适的安全的位置，分别联接好电源线、电缆线和接地线。

保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）并确保接地良好。

严禁各接地线相互串联使用，以免击穿时地电位抬高形成反击，损坏仪器。

⑶ 检查电源开关是否在关断的位置上，并检查调压电位器应在零位上,过电压保护整定拨盘开关设置在适当的位置上，一般为1.10～1.20倍测试电压值。

2、空载升压验证过电压保护整定值⑴ 请认准电源是单相交流220V，50Hz.接通电源开关,此时绿灯亮,表示电源接通。

⑵ 按红色按钮，则红灯亮，表示高压接通。

⑶ 顺时针方向平缓调整调压电位器，输出端即从零开始升压。

电压表显示为负载试品上的电压（KV）值，电流表则显示试品上流过的电流与全部泄漏电流之和，电流以微安（uA）为单位。

升到所需的电压后，按规定时间记录电流表读数，并检查掌控箱及输出电缆有无异常现象及声响。

⑷ 降压，将调压电位器回零后，随后按绿色按钮，切断高压并关闭电源开关。

3、对试品进行泄漏及直流耐压试验⑴ 在做负载试验前，将高压屏蔽微安表安装到倍压筒上的高压输出端上，并将配套的专用高压线分别接到微安表上和被试品上。

⑵ 检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确，接地线联接是否牢靠，检查高压安全距离是否符合要求，方可开始进行试品的高压试验。

⑶ 检查确认仪器等无异常情况后，接通单相交流220V电源开关，此时绿灯亮，表示电源接通。

可开始进行试品的直流泄漏和直流耐压试验。

⑷ 按红色按钮，则红灯亮，表示高压接通，待上升压。

⑸ 顺时针方向平缓调整调压电位器,输出端即从零开始升压。

升压速度以每秒3—5kV上升试验电压为宜。

对于大电容试品升压时则需要缓慢升压，否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的最大充电电流。

直流高压发生器使用方法发生器是如何工作的直流高压发生器的使用方法是怎么样的呢？直流高压发生器紧要用于电力部门、企业电源部门用于直流氧化锌避雷器、电力电缆、发电机、变压器、开关等设备用于直流高压测试和漏电流测试，具有快速速度、精度高、升压块等特点，它在电力工中特别受欢迎，但很多人不知道实在如何使用直流高压发生器。

所以，华天电力为大家来认真介绍下直流高压发生器的实在操作方法。

1.使用前应检查测试仪的完整性。

连接电缆应无开路和短路，设备应无损坏。

2.将机箱的、压力缸放在合适的位置，分别连接电源线和地线。

保护接地线和工作接地线以及放电条的接地线应分别连接到测试产品的接地线（即略微接地）。

严禁将串联的接地线连接起来。

为此，应使用DHV专用接地线。

3.将电源开关置于关闭位置，检查电压调整器是否处于零位。

过压保护设定值通常为测试电压的1.1倍。

4.空载升压以验证过压保护设置是否敏感。

5.打开电源开关，然后红灯亮，表示电源已打开。

6.按绿色按钮，绿灯亮，表示高压已打开。

7.顺时针方向平稳调整电压调整器。

输出端子从零开始升压。

上升到所需电压后，依据指定时间记录电流表读数，并检查掌控箱和高压输出线是否有异常和声音。

8.降压后，将稳压器调回零后，按红色按钮切断高压，然后关闭电源开关。

9.试件上的泄漏和直流耐压试验。

在进行检查测试以确认测试仪中没有异常之后，可以开始测试样品泄漏和DC耐压测试。

连接样品、地线等，检查后打开电源。

10.升压到所需的电压或电流。

升压速度优选为每秒3—5kV的测试电压。

当增大大电容样本时，还必需监视电流表充电电流不超过测试仪的大充电电流。

对于小型电容器样品，如氧化锌避雷器、磁力避雷器等，首先上升到所需电压（电流）的95％，然后缓慢上升到所需的电压（电流）。

然后从数字显示器读取电压（电流）值。

假如要为氧化锌避雷器测量0.75 UDC—1mA，首先加添到UDC1mA电压值，然后按黄色按钮，然后电压将降至75％并保持此状态。

直流高压发生器操作规程
1.检查设备
2.设备连接
连接高压发生器之前，要确保电源处于关闭状态。

首先将高压发生器的电源线连接到正常的电源插座上。

然后将高压输出线正确地连接到需要供电的设备上。

确保连接的过程中没有发生短路现象，以免引发火灾或电击。

3.高压输出设置
在将高压发生器连接好之后，需要进行高压输出的设置。

根据所需输出电压的大小，通过设备上的控制面板或旋钮进行相关设置。

在设置的过程中需要小心调整，避免输出电压过高导致设备损坏或人身安全问题。

4.开启电源
5.调节电压
在确保高压发生器正常运行之后，可以通过设备上的控制面板或旋钮进行电压的调节。

根据实际需求调整电压大小，确保在设定的范围内进行供电。

在调节过程中要注意观察设备的反应和指示灯的状态，避免电压突变引发设备损坏或人身安全问题。

6.使用结束
在使用高压发生器结束后，首先要关闭电源，断开高压输出线与设备的连接。

然后进行设备的清洁工作，确保设备表面清洁无尘。

最后将设备进行仔细检查，确保设备正常，并按要求进行保养，以延长设备的使用寿命。

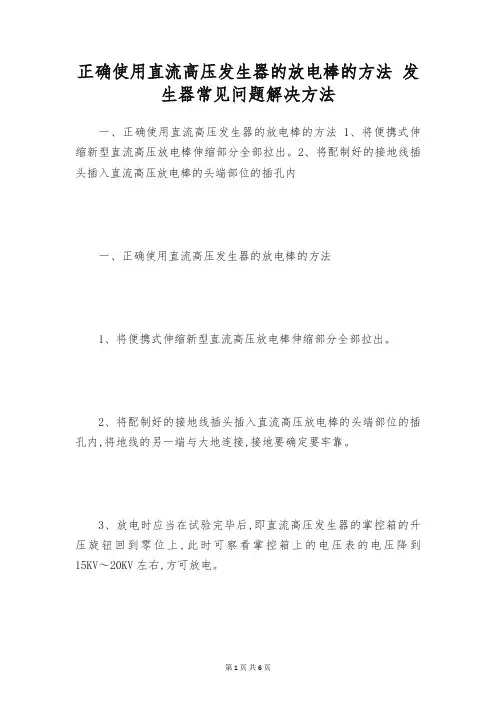

正确使用直流高压发生器的放电棒的方法发生器常见问题解决方法一、正确使用直流高压发生器的放电棒的方法1、将便携式伸缩新型直流高压放电棒伸缩部分全部拉出。

2、将配制好的接地线插头插入直流高压放电棒的头端部位的插孔内一、正确使用直流高压发生器的放电棒的方法1、将便携式伸缩新型直流高压放电棒伸缩部分全部拉出。

2、将配制好的接地线插头插入直流高压放电棒的头端部位的插孔内,将地线的另一端与大地连接,接地要确定要牢靠。

3、放电时应当在试验完毕后,即直流高压发生器的掌控箱的升压旋钮回到零位上,此时可察看掌控箱上的电压表的电压降到15KV～20KV左右,方可放电。

4、放电时应先用直流高压放电棒的前端的金属尖头,渐渐的去靠进已断开试验电源的试品。

此时放电棒释放电能是经过放电电阻进行对地放电。

然后再用放电棒上的钩子去钩住试品,进行第二次防电。

二、使用直流高压发生器的放电棒过程中应当注意的事项1、对大的容性试品放电时,须在试验完毕后,断开试验电源后,应当等待一段时间后,使试品上的电荷通过倍压筒及试品本身对地自放电、此时可察看掌控箱上的电压表电压数在渐渐下降跌落,当电压表下降到较低的电压,一般在5Kv～15Kv左右,方可用放电棒去渐渐移向试品相近，先通过间隙空气游离放电,此时可听到嘶嘶的声音,当无声音后,用放电棒尖端去碰试品,后将试品直接接地放电。

2、大的容性试品积累电荷的大小与试品电容的大小和施加电压的高处与低处与时间的长短成正比。

3、对数公里以上的高压电缆试验结束后,放电时间一般都很长,而且需要多次反复放电，电阻容量要很大,需要订购大容量的放电棒。

4、万万不可在没有拉开试验电源用直流高压放电棒对试品进行放电。

5、不行用脚踩及重物挤压直流高压放电棒,也不行折弯直流高压放电棒。

6、不可让直流高压放电棒受潮,影响绝缘强度,应当放置在干燥的地方。

三、直流高压放电棒的应用范围便携式伸缩型直流高压放电棒具有拉长,又能收缩的特点。
