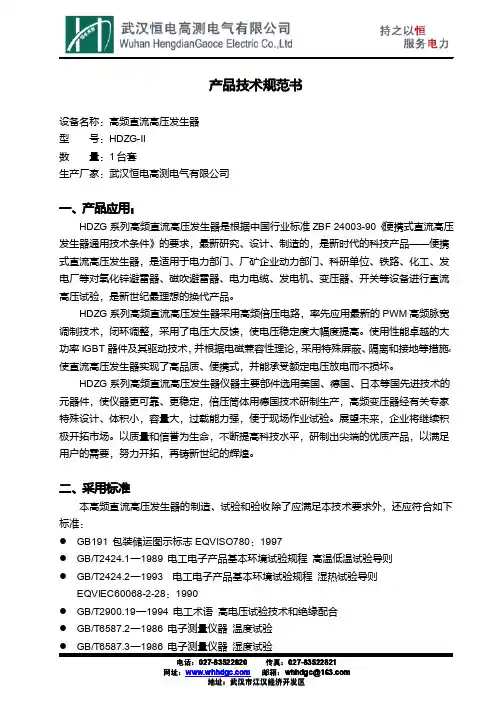

hdzg高频直流高压发生器技术规范书

产品技术规范书（图片仅供参考）设备名称：直流高压发生器型号：GDZG-500-120kV-10mA一、概述智能型直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

智能型直流高压发生器。

应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。

并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，在保持手动0.75UDC1mA功能按钮的基础上，增加了AI全自动氧化锌避雷器测量，电缆分段耐压试验，自动耐压试验功能，并可以直接打印试验报告及保存实验报告，避免了实验报告手写有错误的问题（储存数据只能从002开始），保留了手动方式，增加了任意电压、电流下打印功能，及总时间T1和分段计时T2功能。

仪器增加了万年历和时间功能，实验报告带有时间和日期。

二、功能特点1. 采用大屏幕液晶显示，操作更加人性化，可以实时显示电压、电流值。

2. 氧化锌避雷器全自动测试功能。

带打印功能；精度≤1%，波纹系数：≤0.5%。

保持手动0.75UDC/1mA.功能。

3. 分段耐压：可以根据用户设定分段电压及各分段电压测量时间，完成自动升压（电缆自动测试）。

4. 单次耐压：设定一个试验电压值，仪器可以自动升至该电压（变压器自动测试）。

5.微安表无线发射功能：可实现高压侧电流数据无线传输使测量数据更加准确可靠；可提高操作人员的人身安全。

(选配）6. 首创电压、电流数字保护。

取代了数字拨码开关只能设定电压值，不能设定电流值及电压漂移的问题，误差≤1%。

7. 带有万年历、时间、存储、打印等功能。

8. 接地保护报警功能：不接地或接地不良会出现“接线故障”并报警提示。

规格技术参数60/2 120/2/3 120/10 200/2/3/5 300/2/3/5 输出电压(kV) 60 120 120 200 300输出电流(mA) 2 2/3 10 2/3/5 2/3/5输出功率(W) 120 240/360 1200 400/600/100600/900/1500充电电流(mA) 3 3/4.5 7.5 3/4.5/7.5 3/4.5/7.5 控制箱重量(kg) 10.1 13 13 13.1 13.1 倍压筒重量(kg) 2.3 3.2 4 8.0 10倍压筒规格(mm) Ф90340Ф90470Ф110530Ф110910Ф1101200电压测量误差 1.0%（满度）±1个字电流测量误差 1.0%（满度）±1个字过压整定误差AI技术设定过压保护和过流保护. 误差≤1.0%0.75切换误差高精度0.75U DC-1mA单触按钮（精度≤0.5％）最适合氧化锌避雷器试验波纹系数≤0.5%工作方式间断使用：额定负载30分钟1.1倍额定电压使用：10分钟工作环境温度：-10℃～+40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷被试品电容量无限制结构特点电气绝缘倍压筒空气绝缘、无泄漏之虑四、验收及技术培训1、交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

直流高压发生器说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (5)二、工作原理 (5)三、性能特点 (6)四、技术指标 (7)五、操作说明 (8)六、使用注意事项及维护 (9)七、附件 (11)八、附录 (12)一. 概述ZGF系列直流高压发生器是电力部门和工矿企业对避雷器、电缆和高压设备进行直流耐压试验和泄漏电流试验的专用设备，本仪器是根据“中华人民共和国能源部标准”研制的换代产品，经国家高压计量站检验，符合《便携式直流高压发生器通用技术条件》（ZGF24003-90），某些指标优于《无间隙金属氧化物避雷器》（GB11032－89）的要求。

ZGF数字式直流高压发生器采用了九十年代新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。

整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。

二. 技术指标及使用条件1. 技术条件●电源：AC220V±10%，50Hz±1%●输出电压指示精度：<1级●输出电流指示精度：<1级●纹波系数：≤0.5%●0.75倍输出电压指示精度：<1级，带锁存2. 使用条件●相对湿度：25℃时不大于85%，无凝露●工作方式：间断使用30分钟●环境温度：- 10 40℃●海拔高度：1500m以下3. 保护功能●内部过压保护, 内部过流保护●外部过压保护(保护电压可整定), 外部过流保护或击穿保护●内部功率保护●非零点启动保护●定时声讯报警图1. 原理框图四. 面板说明ZGF数字式直流高压发生器由控制箱和倍压装置两部分组成，其控制面板布置如图2所示。

直流高压发生器安全操作规范直流高压发生器是一种电力设备，用于产生高压直流电源。

在使用时，必需遵从安全操作规范，以保证使用的安全性。

本文将就直流高压发生器的安全操作规范进行认真介绍。

1. 选择合适的设备在使用直流高压发生器前，必需首先确认该设备是否是我们所需要的，并进行技术评估和安全评估，确保设备符合标准，并具备必要的安全装备和措施。

2.安全距离和接地在正常使用直流高压发生器时，必需遵从肯定的安全距离和接地原则。

应当确保接地导体和设备连接坚固牢靠，并保证设备的接地电阻低于肯定范围内。

3.保护装置直流高压发生器的电源电路必需安装保护装置，包括过载保护、漏电保护、过温保护等，以确保设备的工作安全牢靠，避开使用误操作导致电路的损坏和故障。

4.启动前的检查在启动直流高压发生器前，必需进行肯定的检查，包括检查全部的保护装置是否能够正常工作、电路是否存在短路和接触不良的情况等。

5.使用过程中的注意事项在正常使用直流高压发生器时，在操作的过程中应注意以下事项：(1)电源和电路必需与设备匹配，并遵守设备的工作规范。

(2)必需确保设备的温度和湿度不超出规定的范围，避开因温度或湿度过高导致电路短路或者其他故障。

(3)使用过程中必需注意负载不要过重，以免造成设备过载和烧毁。

(4)不要擅自拆卸设备，避开可能存在的安全隐患。

6.紧急情况的处理在显现紧急情况时，必需立刻停机，切断电源，并进行必要的排出故障工作。

严格依照操作流程进行设备的检查和处理，保持冷静，切勿慌乱操作。

7.设备的维护和保养在设备停机后，必需进行必要的检查和保养，包括检查设备的外观是否有损坏、设备内部是否有灰尘等等。

同时，保养人员必需具备肯定的电力学问和技术本领，且必需依照设备维护要求进行操作。

总之，对于直流高压发生器的使用，必需遵守操作规范和安全规程，确保设备的工作牢靠性和使用的安全性。

同时，还需要加强员工教育和培训，提高员工的安全意识和技术水平。

只有这样，才可以有效地保障电力设备的运行牢靠性和人员的安全性。

XXXXXXXXXXXXX工程直流系统(高频)技术规范书目录1．总则 (1)2. 技术要求 (1)3. 设备规范 (5)4. 供货范围 (7)5. 技术资料和交付进度 (8)6. 监造、检验/试验和性能验收试验 (9)7. 技术服务和设计联络 (11)8. 差异表 (12)1．总则1.1 本设备技术规范书适用于XXXXXXXXXXXXXXXXXX工程高频开关电源屏及直流配电屏的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本规范书和工业标准的优质产品。

1.3 如果投标人没有以书面形式对本规范书的条文提出异议，则意味着投标人提供的设备（或系统）完全符合本规范书的要求。

如有异议，不管是多么微小，都应在投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本设备技术规范书所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本设备技术规范书未尽事宜，由招、投标双方协商确定。

2. 技术要求2.1 标准和规范GB3895-83 《半导体电力交流器》GB/T3859.1-1993 《半导体变流器基本要求规定》ZBK46004-88 《蓄电池充电、浮充电用晶闸管整流器》ZBK45017-90 《电力系统用直流屏通用技术条件》IEC146 《半导体变流器》IEC147 《半导体设备的主要额定值》DL/T5044-95 《火力发电厂、变电所直流系统设计技术规定》《电力系统继电保护及安全自动装置反事故措施要点》2.2 环境条件具体气象参数如下：年平均气温 9.8℃极端最高气温 39.9℃极端最低气温 -25.5℃最大降雨量 712.4mm年平均无霜期 177天最大冻士深度 800mm最大积雪深度 130mm基本风压 0.35kN/m2基本雪压 0.25kN/m2基本地震烈度 7度海拔高度≤1000m装置的储存、运输及安装极限环境温度为-26.2℃和+70℃。

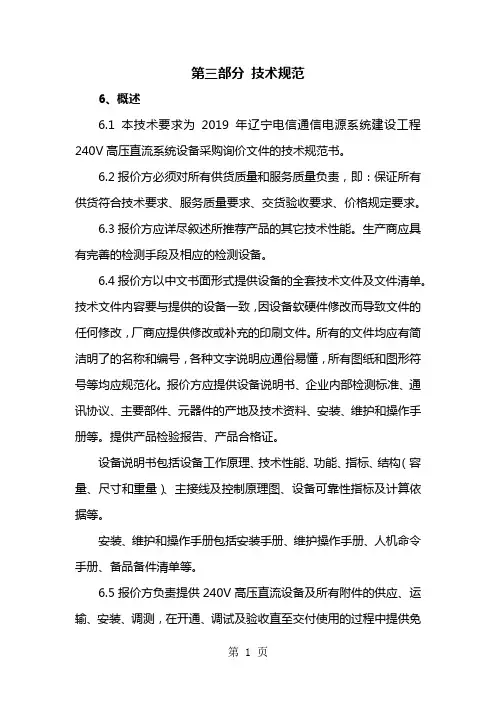

第三部分技术规范6、概述6.1本技术要求为2019年辽宁电信通信电源系统建设工程240V高压直流系统设备采购询价文件的技术规范书。

6.2报价方必须对所有供货质量和服务质量负责，即：保证所有供货符合技术要求、服务质量要求、交货验收要求、价格规定要求。

6.3报价方应详尽叙述所推荐产品的其它技术性能。

生产商应具有完善的检测手段及相应的检测设备。

6.4报价方以中文书面形式提供设备的全套技术文件及文件清单。

技术文件内容要与提供的设备一致，因设备软硬件修改而导致文件的任何修改，厂商应提供修改或补充的印刷文件。

所有的文件均应有简洁明了的名称和编号，各种文字说明应通俗易懂，所有图纸和图形符号等均应规范化。

报价方应提供设备说明书、企业内部检测标准、通讯协议、主要部件、元器件的产地及技术资料、安装、维护和操作手册等。

提供产品检验报告、产品合格证。

设备说明书包括设备工作原理、技术性能、功能、指标、结构（容量、尺寸和重量）、主接线及控制原理图、设备可靠性指标及计算依据等。

安装、维护和操作手册包括安装手册、维护操作手册、人机命令手册、备品备件清单等。

6.5报价方负责提供240V高压直流设备及所有附件的供应、运输、安装、调测，在开通、调试及验收直至交付使用的过程中提供免费技术指导、人员培训以及设备的保修。

7、报价方的要求7.1制造商应具有国家或国际上公认的相关的、必要的质量管理体系认证证书，电源设备、配电设备应具有国家承认的、标书规定柜型的CCC国家强制认证，并提供相应资质证明，表明其产品的先进性、可靠性。

报价方提供的产品应由具有资质的中介评估机构和检测中心的年度审查和检测。

7.2制造商应具有完善的试验室和产品性能的测试能力。

7.3报价方提供的设备应具备技术规范所要求的所有功能，如果报价方提供的设备不具备技术要求的全部的功能，技术偏离部分必须在报价文件中明确。

填写设备的技术偏离表，并写出具体技术数据和指标。

7.4 设备及主要部件必须明确制造商、产地、使用寿命。

直流高压发生器安全操作规
使用直流高压发生器时，应遵循以下安全操作规范：
1. 了解设备：在操作前，应详细了解直流高压发生器的工作原理、结构和功能，并熟悉设备的操作界面和控制按钮。

2. 穿戴个人防护装备：在操作直流高压发生器时，应穿戴适当的个人防护装备，包括绝缘手套、绝缘鞋、防护眼镜和防护服等，以防止电击事故发生。

3. 遵守工作规程：在进行任何操作之前，应先阅读操作手册和工作规程，并按照指示进行操作。

4. 检查设备状况：在每次使用之前，应仔细检查直流高压发生器的输入电压、输出电压、电流限制等参数，确保设备正常工作。

5. 使用合适的输出电压和电流：根据具体的实验需求和设备规定，选择合适的输出电压和电流。

6. 维护适当的安全距离：在操作直流高压发生器时，应与设备保持适当的安全距离，以避免电击事故的发生。

7. 禁止超负荷操作：不要超过设备的额定电压和电流，以免损坏设备或危及人身安全。

8. 小心携带和放置：在携带和放置直流高压发生器时，应小心轻放，避免碰撞和摔落，导致设备损坏或发生意外。

9. 注意散热：在使用过程中，应确保直流高压发生器正常散热，不要堵塞散热孔。

10. 警惕异常情况：如果发现设备出现异常，如异常噪声、异常热量或气味等，应立即停止使用，并及时联系专业维修人员进行检修。

总之，使用直流高压发生器时，应严格按照操作规范进行安全操作，确保设备正常运行，并尽量避免发生事故和意外。

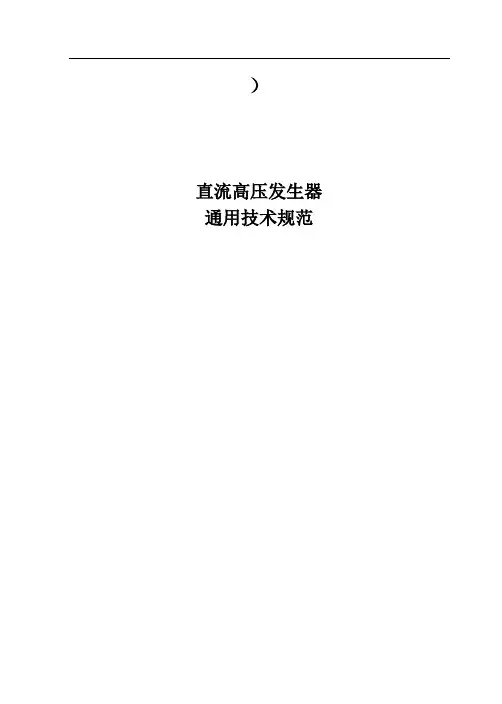

）直流高压发生器通用技术规范本规范对应的专用技术规范目录直流高压发生器采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。

2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。

如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。

经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。

3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。

《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。

项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。

项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。

对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。

投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。

4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。

5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。

6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。

目录1总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围和进度要求 (1)1.4 技术资料 (1)1.5 标准和规范 (1)1.6 必须提交的技术数据和信息 (2)2 性能要求 (2)3 主要技术参数 (2)4 外观和结构要求 (2)5 验收及技术培训 (3)6 技术服务 (3)附录A 供货业绩 (4)附录B 仪器配置表 (4)1总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

HMZGF直流高压发生器系列（完整版）doc资料HMZGF直流高压发生器系列使用说明武汉和鸣电气自动化地址：武汉市东湖开发区关东科技园-4-316 ：027-******** 87531642 邮箱：目录一、概述 (3)二、主要技术指标 (3)三、工作原理 (4)四、外观说明 (4)五、操作步骤 (5)六、说明 (7)七、故障检查及处理办法 (8)八、成套性 (8)九、售后服务 (8)一、概述HM ZGF型直流高压发生器是一种多用途的直流高压电源设备，本仪器具有较高的稳定度和可靠性，具有电压零位合闸保护、过电压保护及过电流保护功能，能实时保护仪器和试品的安全。

本仪器还具有体积小、重量轻、便于携带、操作方便，连续可调安全可靠等特点，适用于：⏹供电部门现场直流高压试验，例如；电力电缆直流耐压和泄漏试验，磁吹避雷器和氧化锌避雷器电导电流和1mA参考电压试验。

⏹可作激光电源，还能用于静电喷涂、静电织绒等场合。

⏹其它需要直流高压的场合。

二、主要技术指标①电压测量误差：3%（满度）±1个字②电流测量误差：3%（满度）±1个字③工作电源：AC220V±5%,50Hz④环境温度：0～40℃,相对湿度：25℃时不大于85%,无凝露⑤海拔高度：1500m以下3三、工作原理四、外观说明1、电流表：数字显示直流高压输出电流值（包括试品电流、电流引线电晕电流等）2、电压表：数字显示直流高压输出电压值3、输出调节钮：顺时方向转动增加输出值。

逆时方向转动减少输出值。

4、分闸钮：绿色，高压回路断开按钮，此时红灯灭，绿灯亮。

5、合闸钮：红色，高压回路接通按钮，此时红灯亮、绿灯灭。

6、红灯；高压指示灯，高压回路接通后灯亮。

7、绿灯：高压断开及电源指示灯，高压回路接通后，绿灯灭。

8、过流电位器：用于整定过电流保护值整定范围～l 倍额定电流9、过压电位器：用于整定过电压保护值整定范围～l倍额定电压10、电源开关：切断或接通AC220V电源11、电源插座：输入 220V、50Hz电源12、输出端：输出高频可调电源至倍压筒。

直流高压发生器安全操作规范[TOC]引言直流高压发生器是一种重要的实验设备，广泛应用于科研、工业生产和教学实验中。

然而，由于其高压输出和潜在的危险性，正确的操作和安全防护措施十分重要。

本文档旨在介绍直流高压发生器的安全操作规范，以确保操作人员的安全和设备的正常运行。

设备介绍直流高压发生器是一种将低压升高到较高电压的装置，主要由低压电源、升压电路和高压输出组成。

其工作原理是通过变压器和整流装置将低电压变换为高电压，并通过输出端子提供给外部负载或电击等实验需求。

安全操作规范1. 熟悉设备在操作直流高压发生器之前，首先要熟悉设备的结构、工作原理和各种功能部件。

了解设备的基本参数、安全等级和故障诊断方法，以便在操作过程中能够正确、安全地进行。

2. 个人防护装备在操作直流高压发生器时，必须佩戴适当的个人防护装备，包括绝缘手套、绝缘鞋、防护眼镜和防护服等。

特别注意绝缘手套的选取和佩戴方法，确保其使用合格、无损坏，并能够有效防护高压电击。

3. 防护接地在使用直流高压发生器时，必须确保设备和实验场所的良好接地。

将发生器主体和输出端子接地，以防止设备和操作人员与地之间产生电位差，减少电击风险。

4. 正确连接和操作在连接设备和进行操作时，必须严格按照操作手册或相关说明进行。

插头和插座间必须良好连接，并确保电源接线、输出线缆和负载连接正确、牢固。

避免电源过载和短路，以免给设备和操作人员带来安全隐患。

5. 调节电压和电流在使用直流高压发生器时，必须根据实际需求合理调节输出电压和电流。

避免过高的电压或电流，以免损坏设备或造成意外伤害。

在调节过程中，应缓慢增加电压或电流，注意观察设备运行状态，确保其正常工作。

6. 定期检查和维护直流高压发生器是一种高压设备，需要定期检查和维护，以确保其安全性和性能稳定。

定期检查设备的绝缘状况、电源线缆的连接、控制电路的可靠性等。

及时发现和处理设备故障，确保设备在正常工作范围内运行。

7. 停止操作在完成实验或使用直流高压发生器后，必须及时停止操作。
