第1篇一、项目背景随着社会治安的日益重视和科技的发展，摄像头已经成为现代城市安全防范的重要手段。
为了提高我国城市的安全管理水平，保障人民群众的生命财产安全，本项目旨在为某区域安装摄像头，以实现对该区域的实时监控和安全管理。
二、项目目标1. 实现对指定区域的高清实时监控，确保监控画面清晰、稳定。
2. 确保摄像头安装位置合理，覆盖范围全面，无死角。
3. 系统运行稳定，减少故障率，提高监控效果。
4. 系统易于维护，降低维护成本。
三、施工准备1. 人员准备组建专业的施工队伍，包括项目经理、技术负责人、安装工、调试工等，确保施工人员具备相关资质和经验。
2. 材料准备根据设计方案，准备所需摄像头、支架、线缆、电源适配器、网络设备等材料，确保材料质量符合国家标准。
3. 工具准备准备安装、调试所需的工具，如扳手、螺丝刀、电钻、水平仪等。
4. 技术准备对施工人员进行技术培训，确保其熟悉施工流程、技术规范和操作要点。
四、施工方案1. 现场勘查施工前对安装现场进行详细勘查，了解现场环境、地形地貌、建筑物结构等，为后续施工提供依据。
2. 施工步骤（1）基础施工- 确定摄像头安装位置，根据现场环境选择合适的位置。
- 使用电钻在墙壁上钻孔，深度应满足支架安装要求。
- 按照设计要求，将支架固定在墙壁上，确保支架牢固可靠。
（2）摄像头安装- 将摄像头固定在支架上，确保摄像头水平、垂直。
- 连接摄像头与支架的连接线，确保连接牢固。
- 连接摄像头与电源适配器，确保电源供应稳定。
（3）网络布线- 根据设计方案，进行网络布线，确保网络连接稳定、高速。
- 使用线槽、线管等保护线缆，避免线缆损坏。
（4）系统调试- 对摄像头进行调试，确保监控画面清晰、稳定。
- 对网络设备进行调试，确保网络连接正常。
- 对监控系统进行整体调试，确保系统运行稳定。
3. 质量要求- 摄像头安装位置合理，覆盖范围全面，无死角。
- 线缆连接牢固，无松动、短路现象。

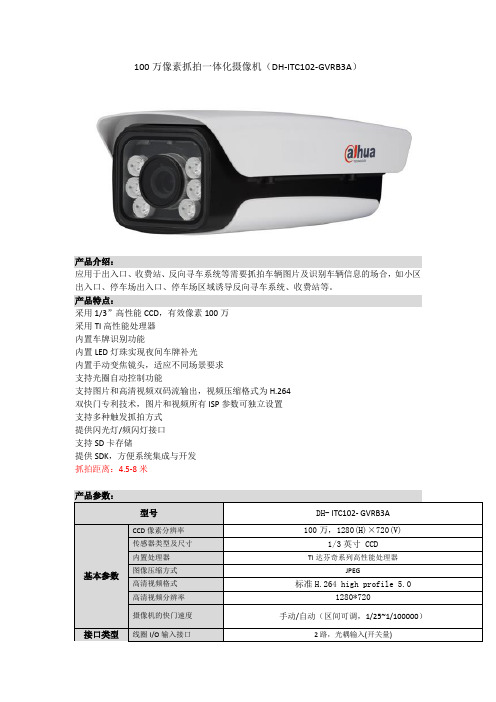

100万像素抓拍一体化摄像机（DH-ITC102-GVRB3A）产品介绍：应用于出入口、收费站、反向寻车系统等需要抓拍车辆图片及识别车辆信息的场合，如小区出入口、停车场出入口、停车场区域诱导反向寻车系统、收费站等。
产品特点：采用1/3”高性能CCD，有效像素100万采用TI高性能处理器内置车牌识别功能内置LED灯珠实现夜间车牌补光内置手动变焦镜头，适应不同场景要求支持光圈自动控制功能支持图片和高清视频双码流输出，视频压缩格式为H.264双快门专利技术，图片和视频所有ISP参数可独立设置支持多种触发抓拍方式提供闪光灯/频闪灯接口支持SD卡存储提供SDK，方便系统集成与开发抓拍距离：4.5-8米尺寸图：产品优势：对最终客户：1、系统构成简化、稳定性提高、后期维护量降低。
嵌入式一体化摄像机，无需后端分析服务器即可实现视频检测车辆、抓拍车辆图片并识别相关车辆信息。
颠覆传统视频采集摄像机+分析服务器的模式，系统稳定性大大提高：传统分析服务器一般会对前端多台摄像机进行智能化分析，其本身稳定性差、故障率高，而一旦服务器发生故障，整个前端系统将瘫痪，而一体化摄像机，每台设备单独运行，单台设备故障不影响其他设备的正常运行。
摄像机内置LED补光灯灯珠，可以实现夜间对车辆车牌的补光，保证夜间对车辆的捕获及车牌的识别。
现场可不另配补光灯，简化的系统的构成，减少了施工维护工作量。
在车辆的检测捕获上，大华产品支持线圈触发及视频触发等多种触发模式，同时支持线圈触发为主，视频触发为辅的模式，即当线圈出现故障时，系统自动切换到视频检测模式，这样进一步提升了系统的稳定可靠性。
大华产品的嵌入式设计，工作环境温度达到-30℃~70℃，防护等级达到IP66，可以保证产品在恶劣环境下长期稳定工作。
2、功能丰富支持有牌车和无牌车的抓拍识别。
支持车牌、车牌颜色、车身颜色、车标（目前支持25种车标识别）等车辆信息的识别。
3、节能降耗大华产品集成度高，整机功耗＜30W，而传统模式摄像机+分析服务器+补光灯，系统能耗往往远大于30W，大华产品在节能降耗上有很大的优势。
2、系统施工方案2.1关键施工技术2.1.1前端监控点要求本项目前端监控点分别采用高清固定摄像机和高清网络高速球机，前端监控点采集的图像就近传输到分汇聚中心，汇总后上传至公安局总汇聚中心，在公安局机房进行24小时实时管理和储存。
设备箱体参考图如下：高清摄像机设备箱体示意图【参考图】具体建设要求如下：?前端采用网络高清枪、球机；?前端视频图像通过以太网光纤收发器利用光纤接入至就近的分汇聚中心；?前端设立补光灯，在光照不足的区域实行补光。
?前端接地采用二级接地，在设备端和电源进线端设立防雷器和防浪涌插座，防雷器需单独接地。
2.1.2监控点选择部署监控点按照项目建设单位铜陵市公安局统一部署安装。
根据监控点的特点和监控目标范围的需求，合理选择摄像机和安装方式。
2.1.3监控立杆机箱方案2.1.3.1监控立杆要求根据所需监控的范围、角度、场景以及现场条件来选择摄像机的安装方法，由于大部分监控的地点都在道路或室外公共场所，摄像机的安装固定以立杆为主。
杆底端焊接固定法兰盘，预留拉线孔，地基应是硬质，同时根据现场安装点的地质的实际情况，调整相应的尺寸。
立杆的安装应牢固，不得歪斜，需用水平仪来测定；制作要美观，其顶部应做防水帽。
立杆应有较高强度，抗台风、防摄像机抖动、防攀爬、防腐。
立杆基础规格按不同的杆体进行分别设计。
2.1.3.2监控杆选型应根据监控要求及现场实际环境，选择适当规格的监控杆。
同一个广场、同一条道路或者同一个区域应安装同一类型杆体。
特殊情况下应按监视的范围及避免摄像机被遮挡的原则选用合适杆体。
在渡口、十字路口、人口密集区等监控范围较大的场所宜采用 5.5m 高的杆。
2.1.3.3立杆结构图示立杆设计采用锥型热镀锌管立杆，下底部的管径≥160mm ，上部管径≥60mm ，管壁厚度≥5mm ，挑臂长度一般应≥1000mm ，特定地点悬臂长度根据现场实际情况设计，连接处应为无缝焊接。
立杆悬臂与球机连接件采取密封和防水设计。
洪雅县总冈山水库视频监控系统施工方案2023-7-05目录第一章视频监控施工方案 ............................................................................... 错误!未定义书签。
3.1工程的施工技术、施工方法、工艺流程 .................................................... 错误!未定义书签。
3.1.1施工程序 ................................................................................................. 错误!未定义书签。
3.1.2重要施工方法 ......................................................................................... 错误!未定义书签。
3.1.2.1系统安装........................................................................................................... 错误!未定义书签。
3.1.2.2系统的调试....................................................................................................... 错误!未定义书签。
3.1.2.3系统试运营....................................................................................................... 错误!未定义书签。
项目名称：停车场出入口管理系统文件编号：停车场出入口管理系统施工规范版本号：Ver1.0编写人：徐树成编写时间：2015-9-9部门名：研发中心审核人：审核时间：修订历史（Revision history）重要安全须知使用产品前，请认真阅读并严格遵守以下要求，以免您的产品和财产受到损失。
电源要求●请严格遵守当地各项电气安全标准。
●请使用满足SELV（安全超低电压）要求的电源。
●请在安装配线时装入易于使用的断电设备。
●请在设备运行前检查供电电源是否正确。
●请保护电源软线免受踩踏或紧压，特别是插头、电源插座和从装置引出的接点处。
使用环境要求●请勿将设备对准强光（如灯光照明、阳光等）聚焦。
●请在允许的湿度和温度范围内运输、使用和存储设备。
●请勿将任何液体流入设备。
●请勿阻挡设备附近的通风。
●请勿重压、剧烈振动或浸泡设备。
●请在运送设备时以出厂时的包装或同等品质的材质进行包装。
●建议配合防雷器使用本设备，提升防雷效果。
●建议将设备上的接地孔接地，提高设备可靠性。
操作与保养要求●请勿私自拆卸设备。
●请勿直接碰触到感光器件CCD或CMOS，可用吹风机除去镜头表面的灰尘或污垢。
●请使用柔软的干布或用干净的软布蘸取少量中性清洁剂清洁本设备。
●请勿直接碰触及擦拭半球的球罩表面。
●请使用生产厂商规定的配件或附件，并由专业服务人员进行安装及维修。
●请在使用激光束设备时，避免使其表面受到激光束的辐射。
●请勿同时对设备提供两种及以上供电方式，否则可能导致设备损坏。
特别声明●产品请以实物为准，说明书仅供参考。
●产品实时更新，如有升级不再另行通知。
●最新程序及补充说明文档敬请与公司客服部联系。
目录第一章简介......................................................................... - 7 -1.1目的 (7)1.2适用范围 (7)1.3读者范围 (7)1.4停车场出入口管理系统组成 (7)1.4.1 系统清单................................................................... - 8 -1.4.2 前端设备简介 ............................................................... - 9 -1.5主要设备介绍 (10)第二章设备安装................................................................... - 11 -2.1安装规划 (11)2.1.2安全岛及岗亭............................................................... - 11 -2.1.3 设备安装规划 .............................................................. - 12 -2.1.4 安全岛穿线管道布设 ........................................................ - 13 -2.2设备安装 (14)2.2.1 相机安装.................................................................. - 14 -2.2.2 出入口挡车器安装 .......................................................... - 15 -2.2.3 出入口票箱................................................................ - 16 -2.2.4余位屏安装................................................................. - 16 -2.2.5 收费读卡器................................................................ - 16 -2.3线圈切割 (16)2.3.1 线圈切割规格 .............................................................. - 16 -2.3.2 线缆推荐.................................................................. - 17 -2.3.3 工艺要求.................................................................. - 17 -2.4减速带要求 (18)第三章系统布线、接线.............................................................. - 19 -3.1系统布线图示 (19)3.2系统接线 (20)3.2.1全局接线图示............................................................... - 20 -3.2.2接线分解................................................................... - 20 -第四章系统调试................................................................... - 25 -4.1出入口相机 (25)4.1.1 场景要求.................................................................. - 25 -4.1.2 相机抓拍参数设置 .......................................................... - 26 -4.1.3 相机抓拍图片OSD信息参数 .................................................. - 27 -4.2出入口票箱 (27)4.2.1 票箱IP .................................................................... - 27 -4.2.2 控制机客户端软件 .......................................................... - 28 -4.2.3 控制机单车道车检器使用说明 ................................................ - 30 -4.4道闸无线遥控 (31)4.5余位屏、收费屏、收费软件、平台软件 (32)4.6系统功能验证 (32)4.6.1 车检器功能确认 ............................................................ - 32 -4.6.2 票箱功能确认 .............................................................. - 33 -4.6.3 挡车器功能确认 ............................................................ - 33 -4.6.4防砸功能调试............................................................... - 34 -第五章常见问题汇总................................................................ - 35 -第一章简介1.1 目的为产品部、区域技术支持、工程人员提供标准施工文档，确保系统安装符合规范。
第一章编制依据1.1施工组织设计的指导思想本施工组织设计是按现行的国家施工验收规程规范、工程质量评定标准、施工操作规程、成都市政府的有关规定，再结合我公司的施工能力、技术准备力量及多年视频监控系统工程的设计施工经验和本工程的具体情况进行编制的。
施工组织设计作为直接指导施工的依据，在保证工程质量、工期、安全生产、成本的前提下，对加强施工管理、有效的调配劳动力、提高施工效率、节约工程成本、保证施工现场的安全文明有积极作用。
施工组织设计一旦经甲方和建设监理公司审核认可后，在施工过程中，我公司一定严格按照本施工组织设计执行。
1.2编制范围及内容1、本工程施工组织设计是严格按照本视频监控系统工程的要求进行质量策划后编制的，在人员、机械、材料供应、平衡调配、施工方案、质量要求、进度安排等方面统一进行部署下完成。
2、我公司高度重视本施工组织设计的编制工作，召集曾从事过类似工程工作的技术专家、有关负责人攻克本工程的重点、难点及特殊部位的施工技术，力求本方案重点突出，具有呼应性、针对性和可操作性。
3、本着对建设单位负责和资金的合理使用、对工程质量的高度责任感，针对本工程设计特点和使用功能要求，我们编制的原则是：“确保工程质量优、速度快、造价低、操作性强”。
同时保证周边和施工现场有良好环境。
1.3施工组织设计编制技术依据建筑工程施工质量验收统一标准 GB50300-2013智能建筑设计标准 GB50314-2015智能建筑工程质量验收规范GB50339-2013建筑电气安装工程施工质量验收规范GB50303-2011视频安防监控系统工程设计规范 GB50395-2007安全防范工程技术规范GB50384-2004防盗报警控制器材通用技术条件 GB12663-2001钢管敷设工艺标准 305-1998金属线槽配线安装工艺标准313-1998防雷及接地安装施工工艺标准HFWXQB1-6-013-2004甲方相关要求招标文件及图纸有关内容第二章工程概况2.1工程内容视频监控系统2.2工期要求按总体建设工程基本要求，以及贵单位针对本项目工程的计划、要求，制定相应的工期计划，并保证按计划施工，按期保质完成本工程。
监控违法抓拍球机施工方案1. 项目背景监控违法抓拍球机是一种先进的安防设备，用于监控路口、公共场所等区域，以便及时抓拍违法行为。
本文档旨在提供监控违法抓拍球机的施工方案，以确保设备的正确安装和运行。
2. 设备介绍2.1 型号和规格本项目选用的监控违法抓拍球机型号为XYZ-C123，规格如下：•摄像头分辨率：1920x1080•视角：120度•支持高清录像和实时监控•无线网络连接2.2 功能特点监控违法抓拍球机具有以下功能特点：•违法行为实时抓拍和记录•自动识别车牌号码和违法行为•支持远程监控和管理•支持声音和灯光报警3. 施工流程3.1 前期准备在施工前，需进行以下准备工作：1.确定监控违法抓拍球机的安装位置，一般选择在路口交通灯杆上或公共场所的高处。
2.确保安装位置有稳定的电源供应和网络连接。
3.2 安装摄像头根据选定的安装位置，按照以下步骤安装监控违法抓拍球机摄像头：1.将摄像头固定在安装位置上，使用螺丝将其牢固固定。
2.调整摄像头角度，确保能够覆盖监控范围内的所有区域。
3.3 连接电源和网络连接监控违法抓拍球机的电源和网络，具体步骤如下：1.将电源线连接到摄像头的电源接口上。
2.将网络线连接到摄像头的网络接口上。
3.确保电源和网络连接正常。
3.4 安装设备外壳为了保护监控违法抓拍球机，需要安装设备外壳，具体步骤如下：1.将设备外壳打开，放置在安装位置附近。
2.将摄像头适配器插入设备外壳的预留孔中。
3.将设备外壳与摄像头固定在一起，确保紧密连接。
3.5 调试和测试在施工完成后，需要对监控违法抓拍球机进行调试和测试，以确保设备正常运行。
具体操作如下：1.打开监控软件，输入设备的IP地址和账号密码进行登录。
2.进行视频监控测试，观察摄像头画面是否清晰、稳定。
3.进行违法行为抓拍测试，观察设备是否能够准确抓拍违法行为并存储记录。
4.进行远程监控测试，通过手机等远程设备进行实时监控。
4. 维护和管理监控违法抓拍球机的维护和管理工作对于设备的长期稳定运行至关重要。
第1篇一、工程概况1. 项目名称：XX公司XX区域监控安装工程2. 项目地点：XX市XX区XX街道XX号3. 项目业主：XX公司4. 项目规模：共计安装监控摄像头XX台，覆盖XX区域5. 工程期限：预计工期为XX天6. 工程内容：监控设备的采购、安装、调试及验收二、施工准备1. 人员准备：- 成立专门的施工团队，包括项目经理、技术负责人、施工人员、质检员等。
- 施工人员需经过专业培训，具备相关施工技能。
2. 材料准备：- 监控摄像头：XX台，包括室内、室外型号。
- 线缆：网络线、电源线等，满足监控设备的安装需求。
- 配件：摄像头支架、线槽、接线盒等。
- 工具：扳手、螺丝刀、线钳等。
3. 设备准备：- 服务器：一台高性能服务器，用于存储监控数据。
- NVR（网络视频录像机）：一台，用于视频数据的处理和存储。
- 显示设备：若干，用于现场监控画面显示。
4. 技术准备：- 制定详细的施工方案，包括施工流程、技术要求、安全措施等。
- 熟悉相关国家标准和规范。
三、施工流程1. 现场勘查：- 对监控区域进行实地勘查，了解现场环境、网络状况等。
- 确定监控设备的安装位置和数量。
2. 设备安装：- 按照设计图纸和现场勘查结果，进行监控设备的安装。
- 室内监控摄像头安装在门框或天花板上，室外监控摄像头安装在醒目位置。
- 安装摄像头支架，确保摄像头稳定牢固。
- 拉设线缆，确保线缆走线合理、美观。
3. 线缆布放：- 根据现场情况，选择合适的线缆类型和规格。
- 线缆布放应遵循安全、美观、方便维护的原则。
- 线缆接头处要做好防水、防尘处理。
4. 设备调试：- 连接NVR和摄像头，进行初步调试。
- 检查监控画面是否清晰、稳定。
- 调整摄像头角度，确保监控范围覆盖全面。
5. 系统配置：- 在NVR上配置监控画面，设置监控参数。
- 配置用户权限，确保系统安全。
6. 试运行：- 进行系统试运行，检查系统运行是否稳定、可靠。
- 对监控系统进行全面的测试，确保各项功能正常。
项目名称：DH-ITC302-RF1A/RF1B系列高清摄像机系统施工方案文件编号：项目编号：DH-ITC302-RF1A/RF1B高清摄像机系统（线圈、视频、线圈视频切换系列）施工方案目录第一章简介 (5)1.1目的 (5)1.2适用范围 (5)1.3读者范围 (5)第二章系统安装方案 (5)2.1系统安装方案 (5)2.2线圈切割方案 (6)第三章系统布线、设备安装及检查 (7)3.1系统布线接线 (7)3.1.1 系统布线总图 (7)3.1.2 系统布线接线分解 (8)3.1.3 高清像机安装 (11)3.2 一体机接线 (11)第四章系统调试 (14)4.1相机调试 (14)4.2006B/004A车检器调试【纯视频检测系统略去此步骤】 (14)4.2.1 车检器参数设置步骤说明 (14)4.2.2 车检器参数设置正确性的确认方法指导 (14)4.2.3 车检器调试重要注意事项提醒 (15)4.3频闪灯调试 (16)4.3.1 频闪灯调试步骤导航 (16)4.3.2 频闪灯调试步骤详细介绍 (16)4.4闪光灯调试 (17)4.4.1 闪光灯调试步骤导航 (17)4.4.2 闪光灯调试步骤详细介绍 (17)4.5智能交通终端设备使用指导 (18)4.5.1 智能交通Mini终端设备的组网方式介绍 (18)4.5.2 0804的组网方式介绍 (19)施工安全须知施工人员要求：应按照施工安全，要求着反光背心等防护装备进行施工作业。
施工区域要求：应设置安全施工区域和提示，确保施工区域安全，规定如下：普通公路：在车辆来向距施工地点１５０米处依次放置【施工区域警示牌】、【施工路段限速牌】、【导向牌】，后以合理间距向施工地点方向设置安全隔离墩，形成施工隔离区域。
高速公路：在车辆来向距施工地点１.５公里靠硬路肩或中央护栏（安全的地方）处放置【施工作业警示牌】，往施工地点方向依次间隔１５０米左右分别放置【施工道路限速牌】、【导向牌】、【距离施工地点距离提示牌】，后以合理间距向施工地点方向设置安全隔离墩，并在隔离墩转弯处放置【车流导向牌】形成施工隔离区域，并在车辆去向距施工区域１５０米外的安全地方放置【取消限速标志牌】。
停车场出入口控制机管理系统施工方案Document number：PBGCG-0857-BTDO-0089-PTT1998项目名称：停车场出入口管理系统文件编号：停车场出入口管理系统施工规范版本号：编写人：徐树成编写时间：2015-9-9部门名：研发中心审核人：审核时间：修订历史（Revision history）重要安全须知使用产品前，请认真阅读并严格遵守以下要求，以免您的产品和财产受到损失。
电源要求●请严格遵守当地各项电气安全标准。
●请使用满足SELV（安全超低电压）要求的电源。
●请在安装配线时装入易于使用的断电设备。
●请在设备运行前检查供电电源是否正确。
●请保护电源软线免受踩踏或紧压，特别是插头、电源插座和从装置引出的接点处。
使用环境要求●请勿将设备对准强光（如灯光照明、阳光等）聚焦。
●请在允许的湿度和温度范围内运输、使用和存储设备。
●请勿将任何液体流入设备。
●请勿阻挡设备附近的通风。
●请勿重压、剧烈振动或浸泡设备。
●请在运送设备时以出厂时的包装或同等品质的材质进行包装。
●建议配合防雷器使用本设备，提升防雷效果。
●建议将设备上的接地孔接地，提高设备可靠性。
操作与保养要求●请勿私自拆卸设备。
●请勿直接碰触到感光器件CCD或CMOS，可用吹风机除去镜头表面的灰尘或污垢。
●请使用柔软的干布或用干净的软布蘸取少量中性清洁剂清洁本设备。
●请勿直接碰触及擦拭半球的球罩表面。
●请使用生产厂商规定的配件或附件，并由专业服务人员进行安装及维修。
●请在使用激光束设备时，避免使其表面受到激光束的辐射。
●请勿同时对设备提供两种及以上供电方式，否则可能导致设备损坏。
特别声明●产品请以实物为准，说明书仅供参考。
●产品实时更新，如有升级不再另行通知。
●最新程序及补充说明文档敬请与公司客服部联系。
目录第一章简介目的为产品部、区域技术支持、工程人员提供标准施工文档，确保系统安装符合规范。
适用范围本说明书适用于使用型号为DH-IPMECK-200EB和DH-IPMECK-200OB控制机的出入口管理系统。
项目名称：DH-ITC102-GVRB3B区域检测摄像机文件编号：DH-ITC102-GVRB3B区域检测摄像机施工规范版本号：Ver 1.0编写人：吴建丰编写时间：2014-6-25部门名：研发中心审核人：审核时间：·修订历史（Revision history）重要安全须知使用产品前，请认真阅读并严格遵守以下要求，以免您的产品和财产受到损失。
电源要求●请严格遵守当地各项电气安全标准。
●请使用满足SELV（安全超低电压）要求的电源。
●请在安装配线时装入易于使用的断电设备。
●请在设备运行前检查供电电源是否正确。
●请保护电源软线免受踩踏或紧压，特别是插头、电源插座和从装置引出的接点处。
使用环境要求●请勿将设备对准强光（如灯光照明、阳光等）聚焦。
●请在允许的湿度和温度范围内运输、使用和存储设备。
●请勿将任何液体流入设备。
●请勿阻挡设备附近的通风。
●请勿重压、剧烈振动或浸泡设备。
●请在运送设备时以出厂时的包装或同等品质的材质进行包装。
●建议配合防雷器使用本设备，提升防雷效果。
●建议将设备上的接地孔接地，提高设备可靠性。
操作与保养要求●请勿私自拆卸本设备。
●请勿直接碰触到感光器件CCD或CMOS，可用吹风机除去镜头表面的灰尘或污垢。
●请使用柔软的干布或用干净的软布蘸取少量中性清洁剂清洁本设备。
●请勿直接碰触及擦拭半球的球罩表面。
●请使用生产厂商规定的配件或附件，并由专业服务人员进行安装及维修。
●请在使用激光束设备时，避免使其表面受到激光束的辐射。
●请勿同时对设备提供两种及以上供电方式，否则可能导致设备损坏。
特别声明●产品请以实物为准，说明书仅供参考。
●产品实时更新，如有升级不再另行通知。
●最新程序及补充说明文档敬请与公司客服部联系。
目录第一章简介 (5)1.1 目的 (5)1.2 适用范围 (5)1.3 读者范围 (5)1.4 设备简介 (5)1.4.1 相机 (5)1.4.2 补光灯................................................................. - 9 -第二章设备安装接线 ............................................................................................................................. - 10 -2.1 相机安装 ............................................................................................................................................. - 10 -2.2 补光灯安装 ......................................................................................................................................... - 10 -2.3 接线 ..................................................................................................................................................... - 11 -第三章系统调试 ..................................................................................................................................... - 12 -3.1 相机相关 ............................................................................................................................................. - 12 -3.1.1设备登录 .............................................................. - 12 -3.1.2 场景要求.............................................................. - 14 -3.1.3 相机常用参数设置说明.................................................. - 14 -3.1.4设备程序升级指导 ...................................................... - 18 -3.2 补光灯的补光角度要求 ...................................................................................................................... - 24 -第四章常见问题汇总 ....................................................................................................................................... - 25 -第一章简介1.1 目的为指导技术支持、工程施工人员参考标准施工，设备安装符合规范要求，保证施工质量。
《智能监控摄像头安装施工方案》一、项目背景随着科技的不断发展，智能监控摄像头在各个领域的应用越来越广泛。
为了提高安全防范水平，加强对特定区域的监控管理，本次项目计划在[具体场所名称]安装智能监控摄像头系统。
该场所包括[具体区域描述]，具有人员流动量大、安全风险高等特点。
通过安装智能监控摄像头，可以实现实时监控、录像存储、远程查看等功能，为场所的安全管理提供有力保障。
二、施工目标1. 按照设计要求和施工规范，完成智能监控摄像头的安装调试工作。
2. 确保摄像头系统运行稳定，图像清晰，满足安全监控的需求。
3. 在规定的时间内完成施工任务，尽量减少对场所正常运营的影响。
三、施工步骤1. 施工准备- 技术准备：熟悉施工图纸和技术规范，了解摄像头的安装位置、数量、型号等要求。
制定施工方案和技术交底，对施工人员进行培训。
- 材料准备：根据施工图纸和材料清单，采购智能监控摄像头、支架、线缆、电源适配器等材料。
对材料进行检验，确保质量合格。
- 工具准备：准备好施工所需的工具，如电钻、螺丝刀、扳手、钳子等。
- 现场准备：清理施工现场，确保安装位置周围无障碍物。
确定摄像头的安装位置和布线方案，做好标记。
2. 摄像头安装- 安装支架：根据摄像头的安装位置和类型，选择合适的支架。
使用电钻在安装位置打孔，安装膨胀螺丝，将支架固定在墙上或天花板上。
- 安装摄像头：将摄像头固定在支架上，调整摄像头的角度和方向，确保摄像头能够覆盖所需监控的区域。
- 连接线缆：根据摄像头的类型和安装位置，选择合适的线缆。
将摄像头的电源线、信号线等连接到相应的设备上。
注意线缆的敷设要整齐、美观，避免交叉和缠绕。
3. 设备调试- 电源调试：检查摄像头的电源是否正常，确保摄像头能够正常供电。
- 图像调试：通过监控软件或显示器，查看摄像头的图像是否清晰、稳定。
调整摄像头的焦距、光圈等参数，确保图像质量达到要求。
- 网络调试：如果摄像头支持网络功能，进行网络连接调试。
停车场出入口免取卡（混进混出）管理系统施工规范版本号：V1.0*******编写时间：2016-5-20部门名：研发中心审核人：审核时间：修订历史（Revision history）编号修订内容描述修订日期修订后版本号修订人批准人1 创建2015-10-22 1.0 徐树成2 创建2016-5-20 2.0 徐树成34重要安全须知使用产品前，请认真阅读并严格遵守以下要求，以免您的产品和财产受到损失。
电源要求●请严格遵守当地各项电气安全标准。
●请使用满足SELV（安全超低电压）要求的电源。
●请在安装配线时装入易于使用的断电设备。
●请在设备运行前检查供电电源是否正确。
●请保护电源软线免受踩踏或紧压，特别是插头、电源插座和从装置引出的接点处。
使用环境要求●请勿将设备对准强光（如灯光照明、阳光等）聚焦。
●请在允许的湿度和温度范围内运输、使用和存储设备。
●请勿将任何液体流入设备。
●请勿阻挡设备附近的通风。
●请勿重压、剧烈振动或浸泡设备。
●请在运送设备时以出厂时的包装或同等品质的材质进行包装。
●建议配合防雷器使用本设备，提升防雷效果。
●建议将设备上的接地孔接地，提高设备可靠性。
操作与保养要求●请勿私自拆卸本设备。
●请勿直接碰触到感光器件CCD或CMOS，可用吹风机除去镜头表面的灰尘或污垢。
●请使用柔软的干布或用干净的软布蘸取少量中性清洁剂清洁本设备。
●请勿直接碰触及擦拭半球的球罩表面。
●请使用生产厂商规定的配件或附件，并由专业服务人员进行安装及维修。
●请在使用激光束设备时，避免使其表面受到激光束的辐射。
●请勿同时对设备提供两种及以上供电方式，否则可能导致设备损坏。
特别声明●产品请以实物为准，说明书仅供参考。
●产品实时更新，如有升级不再另行通知。
●最新程序及补充说明文档敬请与公司客服部联系。
目录第一章简介 (8)1.1目的 (8)1.2适用范围 (8)1.3读者范围 (8)1.4系统组成 (8)1.4.2 前端设备布局 (9)1.4.2 前端设备清单（混进混出为例） (10)1.5主要设备介绍 (11)第二章设备安装 (11)2.1系统方案说明 (11)2.1.1 单相机方案 (12)2.2设备安装 (15)2.2.1 安全岛及岗亭 (15)2.2.2 相机安装 (18)2.2.3 出入口挡车器安装 (21)2.2.4 余位屏安装 (22)2.3线圈切割 (22)2.3.1 线圈切割规格 (22)2.3.2 线缆推荐 (23)2.3.3 工艺要求 (23)第三章系统接线 (24)3.1系统整体布线图示 (24)3.2系统接线 (24)3.2.1相机接线 (24)3.2.3余位屏 (26)3.2.4六通道车辆检测器接线图 (27)3.2.5出（入）口挡车器 (29)3.2.6手控盒接线 (29)3.2.7系统其它设备接线 (30)第四章系统调试 (30)4.1出入口相机 (30)4.1.1 场景要求 (30)4.1.2 相机参数设置 (32)4.2道闸遥控 (35)4.3余位屏、收费屏、收费软件、平台软件 (35)4.4道闸无线遥控 (35)4.5余位屏、收费屏、收费软件、平台软件 (36)4.6挡车器功能确认 (36)4.7防砸功能调试 (37)4.6系统功能验证 (37)4.4.7系统功能功能确认 (37)4.7.1 相机 (37)4.7.2道闸 (38)4.7.4 道闸“遥控”功能 (40)4.7.5 其它 (40)第五章常见问题汇总 (40)第一章简介1.1 目的为售中人员、区域技术支持、工程施工人员提供标准施工文档，确保系统施工符合规范。
高清网络数字视频监控系统施工方案XXXXXXXXX有限公司目录一、系统需求 (1)二、系统特点 (2)三、系统结构 (3)四、视频采集 (4)1、百万高清网络摄像机 (4)2、组网策略 (8)3、报警联动 (8)五、数据存储 (13)六、显示部分 (15)七、施工规范 (16)八、售后服务 (18)1。
服务方式 (18)2。
服务承诺 (18)3.服务承诺内容 (18)一、系统需求根据对射击场高清视频监控项目需求情况，采用网络数字视频监控系统来搭建视频监控系统。
通过网络数字视频监控软件来管理、控制、实时浏览、存储、转发整个系统的视频图像.所有摄像机通过网络接入监控信息中心存储网络硬盘主机，通过管理电脑对所有集群和前端摄像机进行集中管理，并可以随时调看任何一路被管理的视频图像以及对这些视频图像的录像调阅。
经现场勘查并结合现有设计图纸，设计视频监控点位55处，分区域监控点位统计如下：1、弹药库区域：设计11处监控点位，采用高清定焦网络红外枪式摄像机。
2、靶区与弹药库地下通道（预留）：设计4处监控点位,采用高清定焦网络红外枪式摄像机。
3、50米靶区:设计8处监控点位，采用高清定焦网络红外枪式摄像机。
4、25米靶区:设计8处监控点位，采用高清定焦网络红外枪式摄像机.5、前台服务区域：设计6处监控点位，用高清定焦网络红外枪式摄像机。
6、靶区外围区域：设计11处监控点位，采用高清定焦网络红外枪式摄像机。
7、射击场外围区域：设计7处监控点位,其中采用高清定焦网络红外枪式摄像机1处(射击场主入口处)，采用360度高清网络球型摄像机6处（场区周界)。
二、系统特点百万高清整体解决方案体系分为前端高清监控、远程集中监控、分控职能管理的结构模式，即：1。
对前端视频监控的监控录像数据的存储。
2.通过管理技术,建立一个监控指挥中心，实现所辖所有监控点的远程集中监控要求.3。
在监控中心,实现所有监控录像数据的远程检索、远程回放、远程下载功能。
项目名称：DH-ITC102-GVRB3A_100万像素抓拍一体化摄像机文件编号：项目编号：DH3.X240DH-ITC102-GVRB3A 100万像素抓拍一体化摄像机施工规范版本号：Ver 1.0编写人：郑杰编写时间：2013-10-22部门名：研发中心审核人：审核时间：·修订历史（Revision history）目录第一章简介 ......................................................................................................................................................... - 5 -1.1目的 ......................................................................................................................................................... - 5 -1.2 适用范围 ................................................................................................................................................ - 5 -1.3 读者范围 ................................................................................................................................................ - 5 -1.4 设备结构 ................................................................................................................................................ - 5 -1.4.1 设备外观 ..................................................................................................................................... - 5 -1.4.2 结构尺寸 ..................................................................................................................................... - 5 - 第二章设备安装 ....................................................................................................................................... - 9 -2.1 安装规格 ................................................................................................................................................ - 9 -2.2 辅助设备 .............................................................................................................................................. - 10 - 第三章系统调试 ..................................................................................................................................... - 10 -3.1网络设置 ............................................................................................................................................... - 10 -3.2智能交通属性配置 ............................................................................................................................... - 11 -3.2.1 智能分析规则配置 ................................................................................................................... - 11 -3.2.2 图片亮度调节 ........................................................................................................................... - 12 -3.2.3 白名单 ....................................................................................................................................... - 14 -3.3 设备程序升级指导 .............................................................................................................................. - 15 -3.3.1 快速配置工具升级 ................................................................................................................... - 15 -3.3.2 恢复默认配置 ........................................................................................................................... - 20 -3.3.3 升级注意事项 ........................................................................................................................... - 21 -施工安全须知★施工人员应按照施工安全，要求着反光背心等防护装备再进行施工作业。
★施工区域设置安全施工区域和提示，确保施工区域安全，要求如下：在车辆来向距施工地点50米处依次放置【施工区域警示牌】、【导向牌】，以合理间距向施工地点方向设置安全隔离墩，形成施工隔离区域。
★钢管吊装和登高作业区域应设置明显的危险告示牌，作业区周围应有人员看管，劝导行人绕道通行，作业区域下方严禁站人。
★钢管吊装前或登高作业前应注意工程车停车位置是否适合登高作业、工程车的支撑脚是否按规定支撑、在工程车伸展臂旁及作业范围内是否有强电线路、伸展时是否会触碰旁边物体等注意事项。
★登高作业时，需按要求系安全带、配戴安全帽，放置好设备、工具和随身物品，防止高空坠物伤人。
★切勿带电作业，确保用电安全。
有电线外漏部分，要求首先测量验电，确定安全后方可进行施工作业。
如有强电线路需接线，尽量将接线部位规划在有防护措施的位置。
若无法避免，应在接线部位做严格的绝缘防水包扎和外防护包扎，避免防水包扎材料老化的问题。
第一章简介1.1目的为指导产品部、区域技术支持、工程施工人员标准施工，设备安装符合规范要求，保证施工质量。
1.2 适用范围本说明书适用于型号为DH-ITC102-GVRB3A_100万像素抓拍一体化摄像机施工调试指导，该摄像机主要应用于停车场管理系统、小区出入口管理系统等。
1.3 读者范围产品部、区域技术人员、工程施工人员，不包含客户。
1.4 设备结构1.4.1 设备外观DH-ITC102-GVRB3A_100万像素抓拍一体化摄像机外观如错误！未找到引用源。
所示。
错误！未找到引用源。
设备外观1.4.2 结构尺寸DH-ITC102-GVRB3A_100万像素抓拍一体化摄像机结构图及尺寸如错误！未找到引用源。
和错误！未找到引用源。
所示，结构图中的尺寸单位为mm。
错误！未找到引用源。
DH-ITC102-GVRB3A尺寸示意图错误！未找到引用源。
DH-ITC102-GVRB3A 防水组合线缆第二章设备安装2.1 安装规格DH-ITC102-GVRB3A安装规格示意图如图2.1-1所示。
图 2.1-1安装规格示意图安装高度对应于图中垂直距离；安装位置距车辆抓拍位置水平距离对应于图中水平距离。
一、DH-ITC102-GVRB3A安装规格如下，车道宽度3.5m左右。
1、安装高度：1.2m ~1.5m（标准1.2m）；2、安装位置距车辆抓拍位置水平距离：4m~6m（标准4m）；采用视频抓拍方案，确定水平距离后，通过画检测线来控制抓拍时机；采用线圈抓拍方案，单线圈时，车辆入线圈即为抓拍时机，水平距离从入线圈开始计算；双线圈时，车辆入第二个线圈为抓拍时机，水平距离从入第二个线圈开始计算。
3、抓拍到的车辆车牌车牌宽度在120个像素点左右。
随着水平距离的增加，车辆抓拍位置与道闸机的距离也相应增加，在联动道闸机时出现如下情况的可能性也增加：前一辆车没有权限开闸，紧跟其后的一辆车有权限，后一辆车的权限使得前辆车放行。
