一体化摄像机+激光云台的实现方式

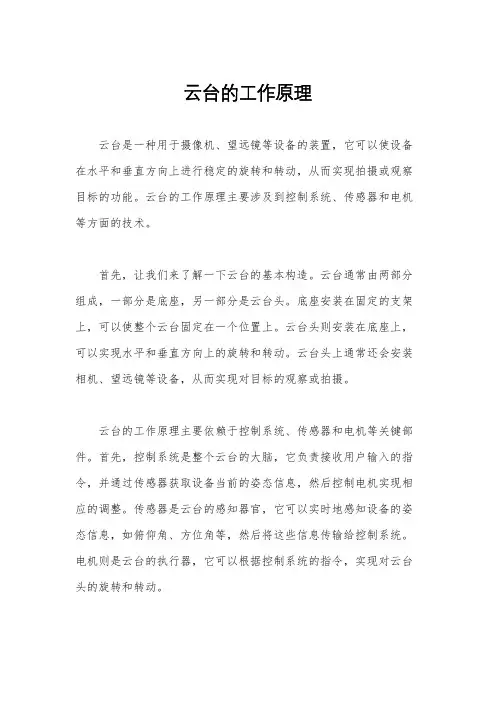

云台的工作原理
云台是指在航拍无人机中用来稳定相机的装置，它可以让相机保持水平，减少飞行时的抖动，从而获得更加稳定和清晰的航拍画面。

那么，云台是如何实现这一功能的呢？接下来，我们将详细介绍云台的工作原理。

首先，云台通过内置的陀螺仪和加速度计来感知飞行器的姿态和运动状态。

这些传感器可以实时监测飞行器的倾斜角度、加速度和角速度等参数，从而及时反馈给云台控制系统。

其次，云台控制系统根据传感器的反馈信息，通过内部的电机和伺服系统来实现对相机的实时调整。

当飞行器发生倾斜或者抖动时，云台控制系统会迅速做出反应，调整云台的角度和位置，使相机保持水平并且稳定。

此外，云台还可以根据用户的操作指令进行手动调整，比如改变拍摄角度、旋转或者俯仰等。

这些操作也都是通过云台控制系统来实现的，可以实现精准而灵活的相机控制。

总的来说，云台的工作原理就是通过传感器感知飞行器的姿态
和运动状态，然后通过控制系统对云台进行实时调整，从而保持相
机的稳定和水平。

这种设计可以有效减少飞行时的抖动和晃动，为
航拍画面提供更加清晰和稳定的效果。

在实际应用中，不同类型的云台可能采用不同的传感器和控制
系统，但其基本的工作原理都是类似的。

通过了解云台的工作原理，我们可以更好地理解航拍无人机的工作机制，从而更好地利用和操
作这些设备，获得更加优质的航拍作品。

总之，云台作为航拍无人机中的重要组成部分，其稳定工作原
理的理解对于航拍爱好者和从业者都是非常重要的。

希望通过本文
的介绍，能够对云台的工作原理有一个更加清晰的认识。

这是安防摄像监控系统中一种简单而价廉的手动/自动全方位云台、镜头控制器，测绘电路图如附图所示，供参考。

一、电路原理1.云台控制一般全方位云台机构内，有两对带动摄像头上下左右扫视的双向交流电动机，电机电源多为AC24V。

而每对双向电机由两只旋转方向相反的爪极式交流电机（图中M1、Mr或M2,M2，）组合成一体的同轴双向电机。

市电经T降压为24V（12Vx2），给云台机构供电。

当S2置于“手动”挡时，分别按下S6或S7，云台将向左或右旋转0°－355°；而分别按下SS或S9，云台将向上或向下转动0°-90°（切不可同时按下S6,S7或S8,S9）。

无论水平或上下转动，当旋转到尽头时，相应的限位开关SY1-SY4将被触碰而断开切断电源，停止旋转。

此时必须按动相反方向旋转的开关，才能继续工作。

当S2置于“自动”挡时，由自动换向控制机构，进行水平左右自动换向，完成左右往返转动。

但上下转动仍由手动控制。

2.镜头控制该型控制器经S3,S4,S5分别对镜头内的光圈、聚焦和变焦动作电机进行控制。

AC 12V x2经D1-D4整流，C2滤波，又由LM317和LM337分别输出正负6V左右（4-7V)的稳定可调电压。

RPI、RP1'为输出电压同步调节电位器，以调节控制镜头动作的速度。

二、故障检修1.开机后将S3置于“开”位置，但镜头光圈打不开，屏幕一片漆黑。

由于屏幕一片漆黑，所以无论操作云台机构或镜头控制，都不能知晓其他功能是否正常。

该故障主要有两种可能，一是三可变镜头的光圈调节机构或电机失常；二是控制器有故云台在室外高处，不易检修，故先打开控制器检查。

测S3接触良好，测C3对地无6V电压，查C2对地有一18V左右电压（正常），疑为LM337坏。

欲更换时发现因其引脚弯折得不规范，使③脚脱焊。

将其焊下，清理调整后焊妥，加电后输出为正常的5V电压，故障排除。

经查是不慎使一个硬质文件夹的夹头压在了S7上（而此时正在自动左扫转动），造成左右电机同时通电而抖动起来。

铁路通用摄像机技术要求1 范围本标准规定了铁路一体化球形摄像机、一体化半球摄像机、固定枪型摄像机、激光云台摄像机的基本要求、特殊要求、运行环境要求及网络安全要求。

本标准适用于铁路视频监控系统摄像机的设备选型及检验。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 4208 外壳防护等级（IP码）GB/T 24338.5-2009 轨道交通电磁兼容第4部分：信号和通信设备的发射与抗扰GB/T 28181-2016 安全防范视频监控联网系统信息传输、交换、控制技术要求GA/T 1127-2013 安全防范视频监控摄像机通用技术要求IEEE 802.3af 信息技术IEEE标准：系统间的通信和信息交换-局域网和城域网-特殊要求-第3部分： CSMA/CD的接入方法及物理层规范修正3：经由媒体独立接口（MDI）的数据终端设备（DTE）功率以太网供电标准IEEE 802.3at 信息技术IEEE标准：系统间的通信和信息交换-局域网和城域网-特殊要求-第3部分：CSMA/CD的接入方法及物理层规范修正3：经由媒体独立接口（MDI）的数据终端设备（DTE）功率以太网供电标准增强型ITU-T G.711 音频信号的脉冲编码调制（PCM）ITU-T G.723.1 低速音频编码协议ITU-T G.729 采用共轭结构代数码激励线性预测的8kbit/s语音编码ITU-T REC.H.264 H系列：音视频和多媒体系统，音视频服务基础活动视频编码：通用音视频服务的先进视频编码ITU-T REC.H.265 H系列：高效率的视频编码（HEVC）3 术语、定义和缩略语3.1 术语和定义下列术语和定义适用于本文件。

3.1.1最低可用照度 minimum illuminance available保持环境色温不变的情况下，降低环境光亮度，摄像机的分辨率降低至标称分辨力70%时，被摄景物的照度值3.1.2水平分辨力 horizontal resolution在图像高度相等的水平尺寸内可分辨的垂直黑白条数（TV线）。

摄像机云台工作其原理分析摄像机云台工作其原理分析摄像机云台是承载摄像机进行水平和垂直两个方向转动的装置。

摄像机云台内装两个电动机。

这两个电动机一个负责水平方向的转动，另一个负责垂直方向的转动。

水平转动的角度一般为350?，垂直转动则有45?、35?、75?等等。

水平及垂直转动的角度大小可通过限位开关进行调整。

摄像机云台的分类大致如下：1 室内用摄像机云台及室外用云台室内用云台承重小，没有防雨装置。

室外用云台承重大，有防雨装置。

有些高档的室外云台除有防雨装置外，还有防冻加温装置。

2 承重为适应安装不同的摄像机及防护罩，摄像机云台的承重应是不同的。

应根据选用的网络摄像机及防护罩的总重量来选用合适承重的云台。

室内云台的承重量较小，云台的体积和自重也较小。

室外用云台因为肯定要在它的上面安装带有防护罩（往往还是全天候防护罩）的网络摄像机，所以承重量都较大。

它的体积和自重也较大。

目前出厂的室内云台承重量大约1. 5kg~7kg左右，室外用云台承重量大约为7kg~50kg左右。

还有些云台是微型云台，比如与摄像机一起安装在半球型防护罩内或全天候防护罩内的云台。

3 控制方式一般的摄像机云台均属于有线控制的电动云台。

控制线的输入端有五个，其中一个为电源的公共端，另外四个分为上、下、左、右控制端。

如果将电源的一端接在公共端上，电源的另一端接在“上”时，则云台带动摄像机头向上转，其余类推。

还有的摄像机云台内装继电器等控制电路，这样的云台往往有六个控制输入端。

一个是电源的公共端，另四个是上、下、左、右端，还有一个则是自动转动端。

当电源的一端接在公共端，电源另一端接在“自动”端，云台将带摄像机头按一定的转动速度进行上、下、左、右的自动转动。

在电源供电电压方面，目前常见的有交流24V和220V两种。

云台的耗电功率，一般是承重量小的功耗小，承重量大的功耗大。

目前，还有直流6V供电的室内用小型云台，可在其内部安装电池，并用红外遥控器进行遥控。

云台的原理和应用说明1. 什么是云台云台是一种用于相机或摄像机的机械结构，可以使相机或摄像机在三维空间内进行平稳移动和定位。

通过云台的控制，可以实现相机或摄像机的追踪、旋转、俯仰等操作，从而拍摄出更加稳定、清晰的图像和视频。

2. 云台的工作原理云台的工作原理主要由以下几个方面组成：2.1 电机系统云台通过电机系统来实现对相机或摄像机的控制。

电机系统通常由几个不同类型的电机组成，包括步进电机和直流电机等。

这些电机通过控制器进行控制，从而实现相机或摄像机的移动和定位。

2.2 控制系统云台的控制系统通过接收用户的指令，将指令转换为电压信号，通过控制电机的运动来实现相机或摄像机的移动。

控制系统通常由微处理器或单片机等控制芯片组成，能够实现高精度的控制和运动。

2.3 传感器系统传感器系统是云台的核心部分，通过传感器系统可以感知相机或摄像机的姿态和位置。

常用的传感器包括陀螺仪、加速度计、磁力计等，通过测量这些数据，可以实时监测相机或摄像机的运动状态，从而调整云台的角度和位置。

2.4 稳定化系统云台为了保证相机或摄像机的稳定性，通常还会配备稳定化系统。

稳定化系统通过对电机的控制和反馈，实现对相机或摄像机的抖动补偿和稳定化处理，使得拍摄的图像和视频更加平滑和清晰。

3. 云台的应用场景云台在很多领域都有广泛的应用，以下是云台在几个常见的应用场景中的具体应用说明：3.1 摄影和摄像云台在摄影和摄像领域中起到关键作用。

通过云台的稳定化系统，可以实现对相机或摄像机的抖动补偿，使得拍摄的照片和视频更加稳定和清晰。

同时，云台的控制系统也能够实现对相机或摄像机的追踪和定位，从而捕捉到更多的精彩瞬间。

3.2 遥感和航拍云台在遥感和航拍领域也有着广泛的应用。

通过云台的控制系统，可以实现对相机或摄像机的精确控制和定位，从而获取更准确、详细的遥感图像和航拍影像。

云台的稳定化系统也能够保证图像的稳定和清晰度。

3.3 工业自动化在工业自动化领域，云台也扮演着重要角色。

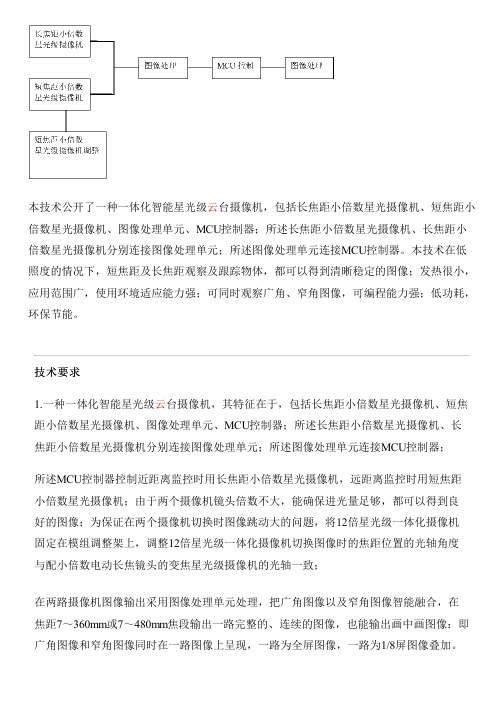

本技术公开了一种一体化智能星光级云台摄像机，包括长焦距小倍数星光摄像机、短焦距小倍数星光摄像机、图像处理单元、MCU控制器；所述长焦距小倍数星光摄像机、长焦距小倍数星光摄像机分别连接图像处理单元；所述图像处理单元连接MCU控制器。

本技术在低照度的情况下，短焦距及长焦距观察及跟踪物体，都可以得到清晰稳定的图像；发热很小，应用范围广，使用环境适应能力强；可同时观察广角、窄角图像，可编程能力强；低功耗，环保节能。

技术要求1.一种一体化智能星光级云台摄像机，其特征在于，包括长焦距小倍数星光摄像机、短焦距小倍数星光摄像机、图像处理单元、MCU控制器；所述长焦距小倍数星光摄像机、长焦距小倍数星光摄像机分别连接图像处理单元；所述图像处理单元连接MCU控制器；所述MCU控制器控制近距离监控时用长焦距小倍数星光摄像机，远距离监控时用短焦距小倍数星光摄像机；由于两个摄像机镜头倍数不大，能确保进光量足够，都可以得到良好的图像；为保证在两个摄像机切换时图像跳动大的问题，将12倍星光级一体化摄像机固定在模组调整架上，调整12倍星光级一体化摄像机切换图像时的焦距位置的光轴角度与配小倍数电动长焦镜头的变焦星光级摄像机的光轴一致；在两路摄像机图像输出采用图像处理单元处理，把广角图像以及窄角图像智能融合，在焦距7～360mm或7～480mm焦段输出一路完整的、连续的图像，也能输出画中画图像：即广角图像和窄角图像同时在一路图像上呈现，一路为全屏图像，一路为1/8屏图像叠加。

2.根据权利要求1所述的一体化智能星光级云台摄像机，其特征在于，所述长焦距小倍数星光摄像机为12倍、焦距是7～84mm的星光摄像机。

3.根据权利要求1所述的一体化智能星光级云台摄像机，其特征在于，所述短焦距小倍数星光摄像机是6～8倍，焦距是60～360mm或60～480mm的长焦距星光摄像机。

4.根据权利要求1所述的一体化智能星光级云台摄像机，其特征在于，所述图像处理单元为FPGA或图像处理芯片控制的图像处理单元。

激光摄像机工作原理
激光摄像机是一种利用激光光源作为光源的摄像机，其工作原理基本上与传统的摄像机相似，主要包括光源发射、光线传播、光线接收和图像处理四个步骤。

首先，激光摄像机使用一台激光器作为光源，产生一束激光束。

激光是一种具有高亮度、高单色性和定向性的光，可以提供较为准确和稳定的光源。

接下来，激光束从激光器发射出来后，经过透镜的调焦作用，变成一束射线。

这束射线在经过一系列的光学元件（如激光束扩展器、分束器等）的作用下，可以进行光束的变换、调整和分割，最终形成合适的照射光线。

然后，激光束照射到被拍摄物体上后，会发生散射、反射和吸收等现象。

这些物体对入射光会有不同的反应，与一般摄像机的成像过程类似。

最后，激光摄像机会使用光电二极管或光电传感器等光电元件，对反射回来的光进行接收和转化。

通过对接收到的光信号进行信号放大、模数转换等处理，再经过图像处理器的步骤，最终生成一幅激光摄像机拍摄的图像。

总结起来，激光摄像机的工作原理可以归纳为：激光器发射激光束，激光束经过光学系统照射到被拍摄物体上，物体对激光进行反射和散射，接收器将反射回来的光转化为电信号，经过信号处理和图像处理器处理后生成图像。

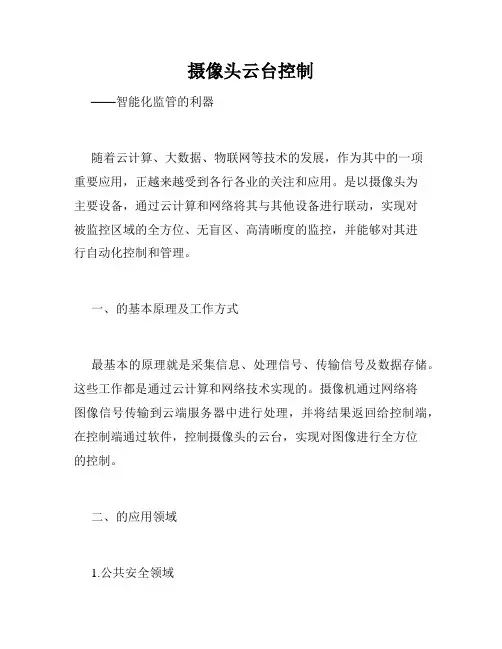

摄像头云台控制——智能化监管的利器随着云计算、大数据、物联网等技术的发展，作为其中的一项重要应用，正越来越受到各行各业的关注和应用。

是以摄像头为主要设备，通过云计算和网络将其与其他设备进行联动，实现对被监控区域的全方位、无盲区、高清晰度的监控，并能够对其进行自动化控制和管理。

一、的基本原理及工作方式最基本的原理就是采集信息、处理信号、传输信号及数据存储。

这些工作都是通过云计算和网络技术实现的。

摄像机通过网络将图像信号传输到云端服务器中进行处理，并将结果返回给控制端，在控制端通过软件，控制摄像头的云台，实现对图像进行全方位的控制。

二、的应用领域1.公共安全领域可以应用于城市公共安全方面，监控城市的交通流量、治安事件等，可以有效地预防犯罪和管理城市交通流量。

2.工业制造及仓储物流领域在工业制造领域中，可以有效的监控生产过程中的安全问题，并对控制中心进行实时监控和报警。

在仓储物流中可以自动化地进行货物搬运、存储，优化仓储布局、提高搬运效率，降低运营成本。

3.视频会议及智能家居领域在视频会议中，可以实现参与者之间的全方位视角控制，提高会议效率；在智能家居领域中，可以实现对家居环境的全方位监控和自动化控制，提升家居生活质量。

三、的优势与前景具有如下优势：1. 采集数据：摄像头可以采集更加准确的图像，邮审、识别更加精准；2. 传输数据：摄像头采用网络传输，可以传输更多的图像和视频数据；3. 处理数据：运用云计算技术，可以对数据进行更加复杂的算法处理，实现更高的分析效果；4. 储存数据：采用云端储存，可以对数据进行实时监控、管理，并保障了数据的安全性。

的前景也非常广泛。

随着智能化监管技术的进一步发展，技术将进一步拓展其应用领域。

在智慧城市建设中，技术将成为城市安全监测、环境监测、交通疏导等方面的核心应用。

此外，在智能家居、智能电子商务等领域，也将发挥巨大作用。

作为智能化监管的利器，将为我们的生活和工作带来更多便利和安全。

ipc云台原理IPC云台原理云台是指在安防监控系统中，用于控制摄像机的转动方向和角度的设备。

IPC云台则是指通过网络连接的云台设备。

IPC云台原理即是通过网络连接的方式，实现对摄像机的远程控制。

IPC云台原理主要包括以下几个方面：1. 网络传输：IPC云台通过网络连接，将摄像机与监控中心进行数据传输。

一般采用的网络传输协议有TCP/IP协议、HTTP协议等。

通过网络传输，可以实现远程控制和监控。

2. 远程控制：利用IPC云台，用户可以通过远程控制方式，对摄像机进行方向和角度的调整。

通过云台的控制面板或者远程控制软件，用户可以实现对摄像机的上下左右的转动，并且可以调整摄像机的焦距和光圈等参数。

3. 云台控制协议：IPC云台与摄像机之间的通信是通过云台控制协议实现的。

常用的云台控制协议有Pelco-D协议、Onvif协议等。

这些协议定义了云台设备与摄像机之间的通信方式和指令格式，保证了设备间的兼容性和互操作性。

4. 云台电机控制：云台设备内部包含有电机控制系统，通过电机控制系统实现对摄像机的转动。

电机控制系统包括电机、驱动器、编码器等组件，通过接收云台控制协议的指令，控制电机的运动，从而实现摄像机的转动。

5. 视频传输：除了控制摄像机的转动，IPC云台还负责将摄像机采集到的视频信号传输给监控中心。

通过网络传输，将视频信号实时传输给监控中心，以便进行实时监控和录像存储。

6. 电源供应：IPC云台设备需要提供电源供应，以保证设备的正常运行。

一般采用直流电源供应方式，通过电源适配器将交流电转换为直流电，为云台设备提供所需的电力。

总结起来，IPC云台原理就是通过网络连接，实现对摄像机的远程控制和视频传输。

通过云台控制协议和云台电机控制系统，实现对摄像机的转动控制。

通过电源供应，为云台设备提供所需的电力。

通过这些原理的结合，实现了监控系统的远程控制和监控功能，为用户提供了更加便捷和灵活的监控解决方案。

云台的原理和应用1. 什么是云台云台，又被称为云台机构，是一种能够在水平和垂直方向上旋转、倾斜或平移的装置。

它通常由底座、主体和控制系统构成，并通过电机、减速器和传感器等设备实现精确的运动控制。

2. 云台的原理云台的运动原理主要基于电机和传动结构的协同作用。

2.1 电机云台通常采用步进电机或直流无刷电机作为动力源。

步进电机具有精密控制、高效率和良好的低速性能，常用于云台的定位功能。

而直流无刷电机则具有高速度、大功率和长寿命的特点，在云台的快速移动和负载承载能力较大的应用中广泛使用。

2.2 传动结构云台的传动结构通常由减速器和传输装置组成。

减速器用于将电机输出的高速旋转转换为云台所需的低速运动，同时提供足够的扭矩来支持负载。

传输装置一般采用齿轮、带传动、联轴器等形式，将电机的运动传递给云台的主体部分。

2.3 控制系统云台的控制系统负责接收指令，控制电机的运动。

它通常由微处理器、驱动电路和传感器组成。

传感器可以是编码器、陀螺仪、加速度计等，用于提供云台当前位置、姿态和运动状态等信息，从而实现精确的控制。

3. 云台的应用云台在各个领域有着广泛的应用，以下列举了几个典型的应用场景：3.1 摄影和摄像云台广泛应用于摄影和摄像领域。

通过安装摄像机或相机在云台上，可以实现平稳的运动轨迹和精确定位，帮助摄影师或摄像师拍摄稳定、流畅的画面。

在航拍、电影制作、体育赛事等需要动态跟踪的场景中，云台的应用尤为重要。

3.2 工业检测和测量云台在工业检测和测量中也有着重要的应用。

通过搭载各种传感器和测量设备，云台可以实现对目标物体的精确定位、姿态测量、尺寸测量等功能。

这在制造业、机器人技术、自动化生产等领域发挥着重要作用。

3.3 安防监控云台在安防监控系统中被广泛使用。

通过安装摄像机在云台上，可以实现全方位的监控范围，实时定位目标、跟踪运动物体。

云台还可以配备红外夜视功能、变焦镜头等，提供更多功能和便利，提高安防监控系统的效率和作用。
