CCJA冲击式冲激式水浴除尘器

水浴冲击式脱硫除尘器操作规程
一、启炉前检查和准备
往水箱加生石灰或其它碱液的同时，打开除尘器的进水阀门，使除尘器体内的水达到溢流管的顶口。

二、启动
1、达标水位调试：依次启动引风机和鼓风机，且将风门开启到正常工作时的风量。

这时，水箱内的水位突降，继续向水箱内补水（属正常现象），除尘器即开始工作。

2、除尘器开始工作后，注意观察烟囱的颜色，如果是白烟，则用浮球将水位固定，该水位即为除尘器的达标水位。

如果不是白烟，还应继续补水，随着水位不断上升，烟气的颜色由黑变白后，用浮球固定水位，该水位也为达标水位。

（注：固定水位后，必须有少许水流量，用以维持水位）
3、最佳水位调试：除尘器开始工作后，水箱内继续补水，一定要密切关注引风机的下部或两侧是否有水渗出，在引风机无水渗出的前提下，可将水位提高至引风机有少量水渗出，然后关闭进水阀门，记下此时水位，再打开除尘器底部的排污阀，使水位略微下降，（一般1—2cm），若引风机已无水渗出，此时的水位即为该设备的最佳工作水位，也是最高的工作水位。

设备正常运行时的水位不可超过它。

调整浮球，使水箱内细水长流，以保证水箱水位总维持最佳水位线上（以上两种调试方式，用户可任选其一，但是，当水位为最佳工作水位时，除尘器的效率也最高）。

三、注意事项
污泥的排放设备开始运行后，泥灰应定时排放，一般为每小时排放一次，灰尽见水立即关闭阀门。

也可根据实际的灰量大小，适当延长或缩短排放的间隔时间。

但千万不可以任意延长时间，以免因时间过长造成泥灰量过大而堵塞阀门。

停炉后，必须将设备体内的灰水排净，然后利用停炉时间将水注满溢流管口。

再运行前检查一下水位和浮球即可启炉运行。

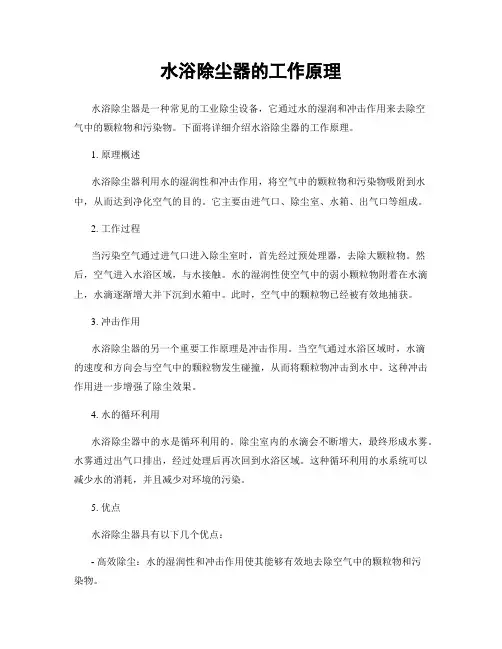

水浴除尘器的工作原理水浴除尘器是一种常见的工业除尘设备，它通过水的湿润和冲击作用来去除空气中的颗粒物和污染物。

下面将详细介绍水浴除尘器的工作原理。

1. 原理概述水浴除尘器利用水的湿润性和冲击作用，将空气中的颗粒物和污染物吸附到水中，从而达到净化空气的目的。

它主要由进气口、除尘室、水箱、出气口等组成。

2. 工作过程当污染空气通过进气口进入除尘室时，首先经过预处理器，去除大颗粒物。

然后，空气进入水浴区域，与水接触。

水的湿润性使空气中的弱小颗粒物附着在水滴上，水滴逐渐增大并下沉到水箱中。

此时，空气中的颗粒物已经被有效地捕获。

3. 冲击作用水浴除尘器的另一个重要工作原理是冲击作用。

当空气通过水浴区域时，水滴的速度和方向会与空气中的颗粒物发生碰撞，从而将颗粒物冲击到水中。

这种冲击作用进一步增强了除尘效果。

4. 水的循环利用水浴除尘器中的水是循环利用的。

除尘室内的水滴会不断增大，最终形成水雾。

水雾通过出气口排出，经过处理后再次回到水浴区域。

这种循环利用的水系统可以减少水的消耗，并且减少对环境的污染。

5. 优点水浴除尘器具有以下几个优点：- 高效除尘：水的湿润性和冲击作用使其能够有效地去除空气中的颗粒物和污染物。

- 低能耗：相比其他除尘设备，水浴除尘器的能耗较低。

- 操作简单：水浴除尘器的操作简单方便，维护成本较低。

- 环保节能：水浴除尘器中的水可以循环利用，减少水的消耗，降低对环境的影响。

总结：水浴除尘器通过水的湿润性和冲击作用，去除空气中的颗粒物和污染物。

它的工作原理简单明了，操作方便，且具有高效除尘、低能耗、环保节能等优点。

在工业生产和环境保护方面具有重要的应用价值。

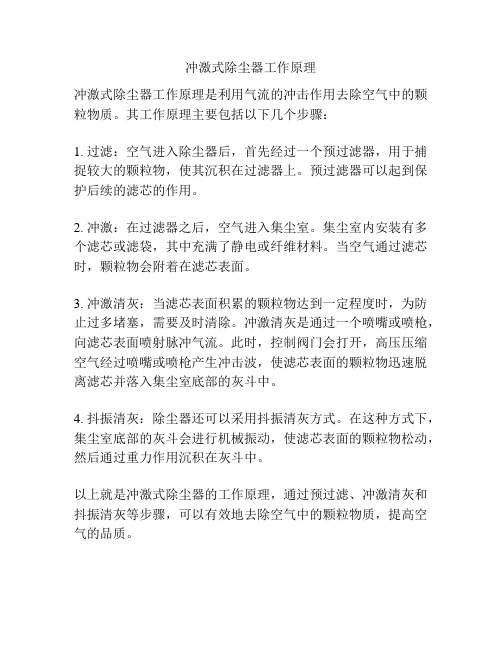

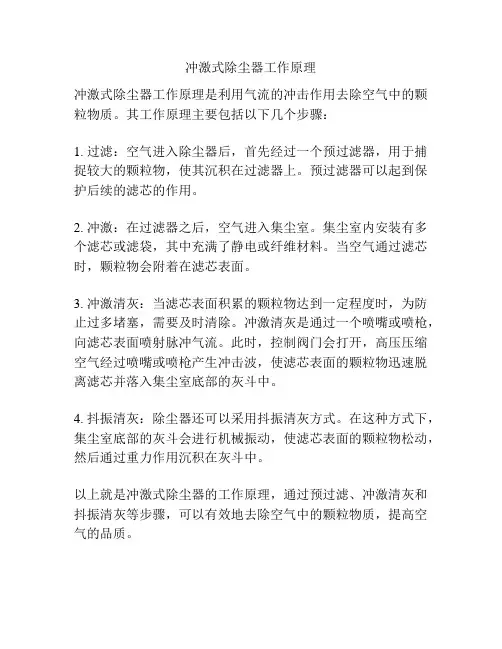

冲激式除尘器工作原理
冲激式除尘器工作原理是利用气流的冲击作用去除空气中的颗粒物质。

其工作原理主要包括以下几个步骤：
1. 过滤：空气进入除尘器后，首先经过一个预过滤器，用于捕捉较大的颗粒物，使其沉积在过滤器上。

预过滤器可以起到保护后续的滤芯的作用。

2. 冲激：在过滤器之后，空气进入集尘室。

集尘室内安装有多个滤芯或滤袋，其中充满了静电或纤维材料。

当空气通过滤芯时，颗粒物会附着在滤芯表面。

3. 冲激清灰：当滤芯表面积累的颗粒物达到一定程度时，为防止过多堵塞，需要及时清除。

冲激清灰是通过一个喷嘴或喷枪，向滤芯表面喷射脉冲气流。

此时，控制阀门会打开，高压压缩空气经过喷嘴或喷枪产生冲击波，使滤芯表面的颗粒物迅速脱离滤芯并落入集尘室底部的灰斗中。

4. 抖振清灰：除尘器还可以采用抖振清灰方式。

在这种方式下，集尘室底部的灰斗会进行机械振动，使滤芯表面的颗粒物松动，然后通过重力作用沉积在灰斗中。

以上就是冲激式除尘器的工作原理，通过预过滤、冲激清灰和抖振清灰等步骤，可以有效地去除空气中的颗粒物质，提高空气的品质。

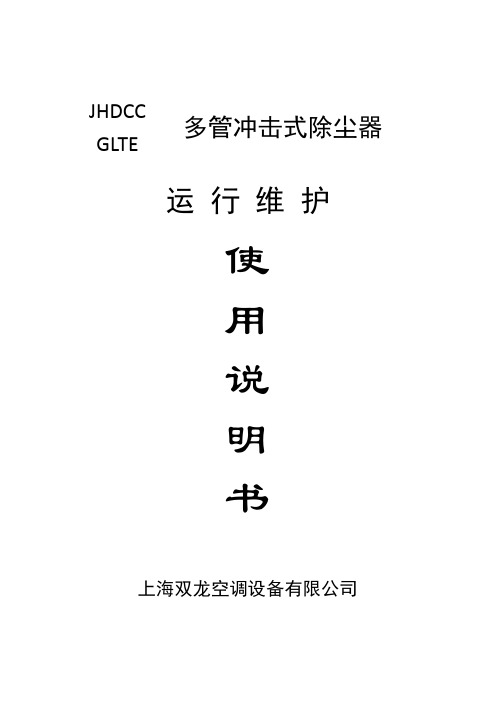

JHDCC多管冲击式除尘器GLTE运行维护使用说明书上海双龙空调设备有限公司目录一、概述二、多管冲击式除尘器的组成三、除尘器型号、规格及装配方式标志举例四、除尘器的安装说明五、I型多管冲击式除尘器技术性能表六、II型多管冲击式除尘器技术性能表七、多管冲击式除尘器工作原理八、除尘器的运行九、除尘器的维护与保养十、一般故障及处理方法十一、除尘器电器系统一、概述JHDCC-GLTE型多管冲击式除尘器是我公司根据国外有关技术资料，结合我国实际生产和环境保护工程研制的一种新型，湿式除尘设备，是一种抑制局部和分散扬尘点粉尘飞扬，使含尘空气就地净化，消防污染，保护环境，回收有用物料，发展综合利用的先进设备。

该设备主要用于火力发电厂、煤场、粮饲加工、冶金、矿山、铸造、化工水泥厂以及其它各类粉扬尘点的除尘，经过环保部门测试，该除尘器各项性能指标均达到了国内外先进水平。

二、JHDCC-GLTE型多管冲击式除尘器的组成该除尘器的结构分为上、下箱体的两大部分，上箱体包括：1、挡灰板；2、联箱；3、进出风管；4、分配送风箱；5、喷头；6、两道挡水板；7、离心风机等。

下箱体包括：1、排污阀；2、喷淋管；3、电磁阀；4、电动推杆；5、液位控制仪等组成。

三、除尘器型号、规格及装配方式标志举例：SLTE —— 14 —— 11——左90°离心通风机出风口位置带离心通风机设计风量（14×10m3/h）多管冲击式除尘器型号四、除尘器的安装说明1、安装前应检查机组的完好性，由于在运输中有的紧固件密封垫，各连接件可能有松动，重新拧紧各连接件。

2、安装前应注意检修门开启方便，供水管路及排污装置便于观察维修。

3、由于除尘器的体积大，重量重，受运输条件限制，无法整体运输，故只能制成零部件出厂，运抵现场后，再有专业人员进行拼装成整机。

在安装当中要求水平线要平，位置要正确，安装质量密切关系着除尘器能否达到预期设计效果，能否保证安全，可靠高效地运行。

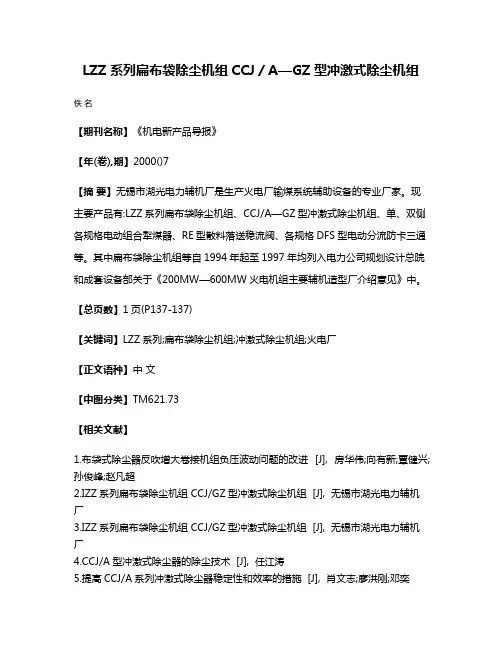

LZZ系列扁布袋除尘机组CCJ／A—GZ型冲激式除尘机组佚名
【期刊名称】《机电新产品导报》
【年(卷),期】2000()7
【摘要】无锡市湖光电力辅机厂是生产火电厂输煤系统辅助设备的专业厂家。

现主要产品有:LZZ系列扁布袋除尘机组、CCJ/A—GZ型冲激式除尘机组、单、双侧各规格电动组合犁煤器、RE型散料落送稳流阀、各规格DFS型电动分流防卡三通等。

其中扁布袋除尘机组等自1994年起至1997年均列入电力公司规划设计总院和成套设备部关于《200MW—600MW火电机组主要辅机造型厂介绍意见》中。

【总页数】1页(P137-137)
【关键词】LZZ系列;扁布袋除尘机组;冲激式除尘机组;火电厂
【正文语种】中文
【中图分类】TM621.73
【相关文献】
1.布袋式除尘器反吹增大卷接机组负压波动问题的改进 [J], 房华伟;向有新;覃健兴;孙俊峰;赵凡超
2.IZZ系列扁布袋除尘机组 CCJ/GZ型冲激式除尘机组 [J], 无锡市湖光电力辅机厂
3.IZZ系列扁布袋除尘机组 CCJ/GZ型冲激式除尘机组 [J], 无锡市湖光电力辅机厂
J/A型冲激式除尘器的除尘技术 [J], 任江涛
5.提高CCJ/A系列冲激式除尘器稳定性和效率的措施 [J], 肖文志;廖洪刚;邓奕
因版权原因，仅展示原文概要，查看原文内容请购买。

.
.
各类除尘器性能介绍
除尘器是锅炉及工业生产中常用的设施。

把粉尘从烟气中分离出来的设备叫除尘器或除
尘设备。

湿式除尘器
湿式除尘器俗称“水除尘器”，它是使含尘气体与液体（一般为水）密切接触，利用水滴和颗粒的惯性碰撞及其他作用捕集颗粒或使颗粒增大的装置。

除尘器的种类繁多,结构形式不同,除尘效果不一。

其主要除尘工作原理是：
在除尘器中气体与液体的接触方式有两种，与预先分散（雾化或水膜）的液体（一般为水）接触，或是气体冲击（液体）层时鼓泡，以形成细小水滴或水磨。

对于1μm以上尘粒而言，尘粒与水滴碰撞效率取决于粒子的惯性。

当气体与水滴有相对运动时，由于水滴的环绕气膜作用，当气体接近水滴时，气体流线将绕过水滴而改变流向，运动轨迹由直线变为曲线，而粒径大和密度大的尘粒则力图保持原来的流线而与水滴相撞，尘粒与水滴相碰状接触后凝聚为大颗粒，并被水流带走，显然，与含尘气体的接触面积越多（水滴直径越小，水滴越多），碰撞凝集效率越高；当尘粒的密度、粒径以及相对速度越大，碰撞凝集效率越高；气体的黏性、水滴直径以及水的表面张力越大，碰撞凝集效果越底；当气体中含有冷凝性物质（主要是水分）时，由于含尘气体经过洗涤后可能达到露点以下，使冷凝物质以尘粒为核心凝结，并覆盖于其表面上。

当处理高温气体（尤其是含疏水性粉尘）时，可预先加湿含尘气体或喷入蒸汽，提高净化效率。

湿式除尘器的优点有：
●排气量衡定。

●运行安全、操作及维修方便。

●适用于处理高温、易燃易爆和有害气体。

●可用于雾尘集聚之粉尘、气体。

●运行正常，净化效率高。

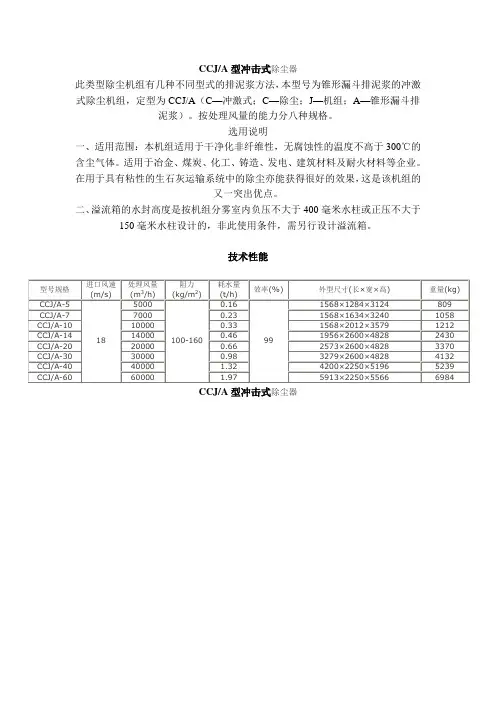

CCJ/A型冲击式除尘器
此类型除尘机组有几种不同型式的排泥浆方法，本型号为锥形漏斗排泥浆的冲激式除尘机组，定型为CCJ/A（C—冲激式；C—除尘；J—机组；A—锥形漏斗排
泥浆）。

按处理风量的能力分八种规格。

选用说明
一、适用范围：本机组适用于干净化非纤维性，无腐蚀性的温度不高于300℃的含尘气体。

适用于冶金、煤炭、化工、铸造、发电、建筑材料及耐火材料等企业。

在用于具有粘性的生石灰运输系统中的除尘亦能获得很好的效果，这是该机组的
又一突出优点。

二、溢流箱的水封高度是按机组分雾室内负压不大于400毫米水柱或正压不大于
150毫米水柱设计的，非此使用条件，需另行设计溢流箱。

技术性能
CCJ/A型冲击式除尘器。

冲击式除尘器的工作原理及除尘流程图
其结构如图所示。

当机组通电后，除尘器自行充水，至启动水位（与上叶片下沿平齐，即图中虚线位置）后风机就自动启动。

含尘气体由进风口进入后转弯向下冲击水面，由于断面扩大较大，尘粒便靠重力作用掉入水中被水捕集。

未被除去的细小尘粒随着气体携带冲击卷起的大量水滴进入两叶片间的“S”形通
道，气水充分接触，尘粒为水滴黏附。

经“S”形通道时，由于气体突然转向，形成离心力，将为水滴黏附的尘粒甩至外壁，并顺壁流下，从而使细小尘粒被水捕获，气体得到净化。

气体流出“S”形通道后进入净气分雾室，由于重力的作用，
水滴以及部分为水黏附的细小尘粒返回水中，净化气体向上流动，经过挡水板再次除去细小水滴后又排气口排出。

被捕集的尘粒靠自重沉降于器底，通过排泥浆装置排出器外。

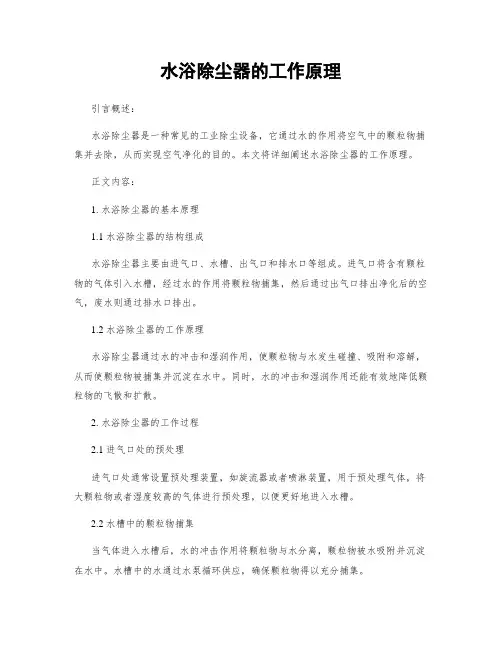

水浴除尘器的工作原理引言概述：水浴除尘器是一种常见的工业除尘设备，它通过水的作用将空气中的颗粒物捕集并去除，从而实现空气净化的目的。

本文将详细阐述水浴除尘器的工作原理。

正文内容：1. 水浴除尘器的基本原理1.1 水浴除尘器的结构组成水浴除尘器主要由进气口、水槽、出气口和排水口等组成。

进气口将含有颗粒物的气体引入水槽，经过水的作用将颗粒物捕集，然后通过出气口排出净化后的空气，废水则通过排水口排出。

1.2 水浴除尘器的工作原理水浴除尘器通过水的冲击和湿润作用，使颗粒物与水发生碰撞、吸附和溶解，从而使颗粒物被捕集并沉淀在水中。

同时，水的冲击和湿润作用还能有效地降低颗粒物的飞散和扩散。

2. 水浴除尘器的工作过程2.1 进气口处的预处理进气口处通常设置预处理装置，如旋流器或者喷淋装置，用于预处理气体，将大颗粒物或者湿度较高的气体进行预处理，以便更好地进入水槽。

2.2 水槽中的颗粒物捕集当气体进入水槽后，水的冲击作用将颗粒物与水分离，颗粒物被水吸附并沉淀在水中。

水槽中的水通过水泵循环供应，确保颗粒物得以充分捕集。

2.3 净化后的气体排出经过颗粒物捕集后，净化后的气体通过出气口排出。

出气口通常设置除雾装置，以去除气体中的水雾，保证排出的气体干燥。

3. 水浴除尘器的优势3.1 高效除尘水浴除尘器能够有效地捕集颗粒物，特别对于细小颗粒物的捕集效果更佳，从而实现高效除尘的效果。

3.2 低能耗相比其他除尘设备，水浴除尘器的能耗较低，主要是因为其工作原理不需要额外的能源输入。

3.3 无二次污染水浴除尘器通过水的作用将颗粒物捕集，不会产生二次污染，排放的废水经过处理后可以循环利用。

4. 水浴除尘器的应用领域4.1 煤炭行业水浴除尘器在煤炭行业中广泛应用，能够有效地捕集煤炭粉尘，净化排放的煤尘气体。

4.2 钢铁行业钢铁行业中的高温烟气中含有大量颗粒物，水浴除尘器可以有效地捕集这些颗粒物，净化烟气排放。

4.3 电力行业电力行业中的烟气中含有大量的硫化物和氮氧化物等有害物质，水浴除尘器能够捕集这些有害物质，净化烟气排放。

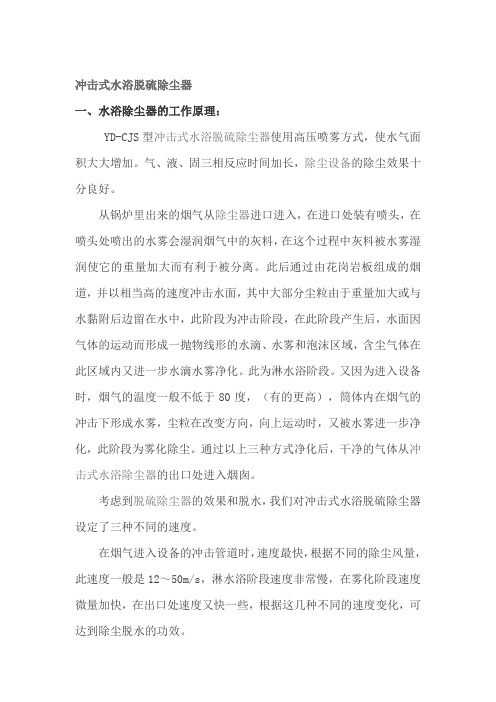

冲击式水浴脱硫除尘器一、水浴除尘器的工作原理：YD-CJS型冲击式水浴脱硫除尘器使用高压喷雾方式，使水气面积大大增加。

气、液、固三相反应时间加长，除尘设备的除尘效果十分良好。

从锅炉里出来的烟气从除尘器进口进入，在进口处装有喷头，在喷头处喷出的水雾会湿润烟气中的灰料，在这个过程中灰料被水雾湿润使它的重量加大而有利于被分离。

此后通过由花岗岩板组成的烟道，并以相当高的速度冲击水面，其中大部分尘粒由于重量加大或与水黏附后边留在水中，此阶段为冲击阶段，在此阶段产生后，水面因气体的运动而形成一抛物线形的水滴、水雾和泡沫区域，含尘气体在此区域内又进一步水滴水雾净化。

此为淋水浴阶段。

又因为进入设备时，烟气的温度一般不低于80度，（有的更高），筒体内在烟气的冲击下形成水雾，尘粒在改变方向，向上运动时，又被水雾进一步净化，此阶段为雾化除尘。

通过以上三种方式净化后，干净的气体从冲击式水浴除尘器的出口处进入烟囱。

考虑到脱硫除尘器的效果和脱水，我们对冲击式水浴脱硫除尘器设定了三种不同的速度。

在烟气进入设备的冲击管道时，速度最快，根据不同的除尘风量，此速度一般是12～50m/s，淋水浴阶段速度非常慢，在雾化阶段速度微量加快，在出口处速度又快一些，根据这几种不同的速度变化，可达到除尘脱水的功效。

水浴除尘器在许多厂家的实际使用中，证实了此设备的高效率的除尘功效。

二、水浴除尘器的主要技术指标除尘效率：＞95%～98%进入风速：17m/s筒体内烟气上升速度：2～4 m/s阻力：700～900Pa林格曼黑度：0～1级三、主要经济特点1、冲击式水浴脱硫除尘器：价格低、安装方便。

水可循环利用，在水池中加入碱性水，可起到脱硫效果；2、冲击式水浴脱硫除尘器安装在引风机后，可以延长风机寿命；3、水浴除尘器内部结构使用花岗岩，接缝处用呋喃树脂胶泥勾缝，可耐冲刷、耐腐蚀、耐高温，使用寿命长；4、水浴除尘器投资小、运行费用低；5、除尘效率高，不产生二次污染；6、冲击式水浴脱硫除尘器的适应范围广，适应性强。

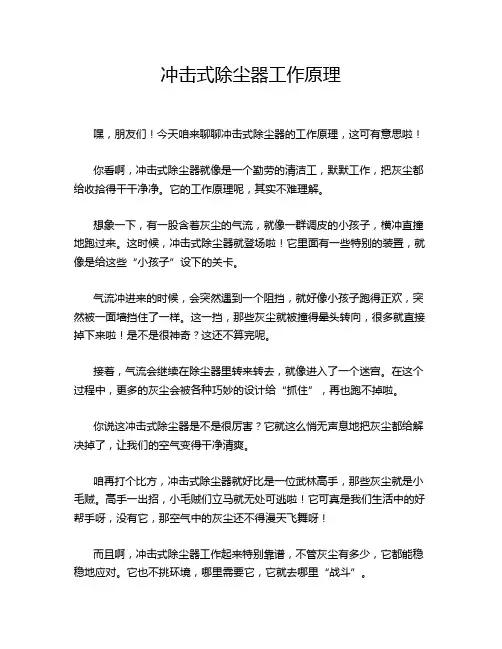

冲击式除尘器工作原理
嘿，朋友们！今天咱来聊聊冲击式除尘器的工作原理，这可有意思啦！
你看啊，冲击式除尘器就像是一个勤劳的清洁工，默默工作，把灰尘都给收拾得干干净净。

它的工作原理呢，其实不难理解。

想象一下，有一股含着灰尘的气流，就像一群调皮的小孩子，横冲直撞地跑过来。

这时候，冲击式除尘器就登场啦！它里面有一些特别的装置，就像是给这些“小孩子”设下的关卡。

气流冲进来的时候，会突然遇到一个阻挡，就好像小孩子跑得正欢，突然被一面墙挡住了一样。

这一挡，那些灰尘就被撞得晕头转向，很多就直接掉下来啦！是不是很神奇？这还不算完呢。

接着，气流会继续在除尘器里转来转去，就像进入了一个迷宫。

在这个过程中，更多的灰尘会被各种巧妙的设计给“抓住”，再也跑不掉啦。

你说这冲击式除尘器是不是很厉害？它就这么悄无声息地把灰尘都给解决掉了，让我们的空气变得干净清爽。

咱再打个比方，冲击式除尘器就好比是一位武林高手，那些灰尘就是小毛贼。

高手一出招，小毛贼们立马就无处可逃啦！它可真是我们生活中的好帮手呀，没有它，那空气中的灰尘还不得漫天飞舞呀！
而且啊，冲击式除尘器工作起来特别靠谱，不管灰尘有多少，它都能稳稳地应对。

它也不挑环境，哪里需要它，它就去哪里“战斗”。

它就像一个默默无闻的英雄，一直在背后为我们的清洁空气努力着。

我们每天能呼吸到新鲜的空气，可真得好好感谢它呢！
所以啊，朋友们，可别小看了这冲击式除尘器。

它虽然不声不响，但却为我们的生活带来了很大的改变。

让我们一起为这个神奇的“清洁工”点个赞吧！它真的太棒啦！。

（19）中华人民共和国国家知识产权局
（12）实用新型专利
（10）申请公布号CN2231129Y
（43）申请公布日1996.07.17（21）申请号CN95215298.3
（22）申请日1995.07.12
（71）申请人郅隆德;郭华
地址030041 山西省太原市江阳化工厂机修分厂
（72）发明人郅隆德;郭华
（74）专利代理机构
代理人
（51）Int.CI
B01D47/02;
权利要求说明书说明书幅图
（54）发明名称
冲击式水浴除尘器
（57）摘要
一种冲击式水浴除尘器，箱体内
带有可调式反射板对液体进行雾化，出风口
一端设有收集室，收集室通过管道与箱体相
连，本实用新型除尘效率高，不会产生二次
污染。

法律状态
法律状态公告日法律状态信息法律状态
1996-07-17授权授权
1997-09-03专利权的终止未缴年费专利权
终止
专利权的终止未缴年费专利权
终止
权利要求说明书
冲击式水浴除尘器的权利要求说明书内容是....请下载后查看
说明书冲击式水浴除尘器的说明书内容是....请下载后查看。
