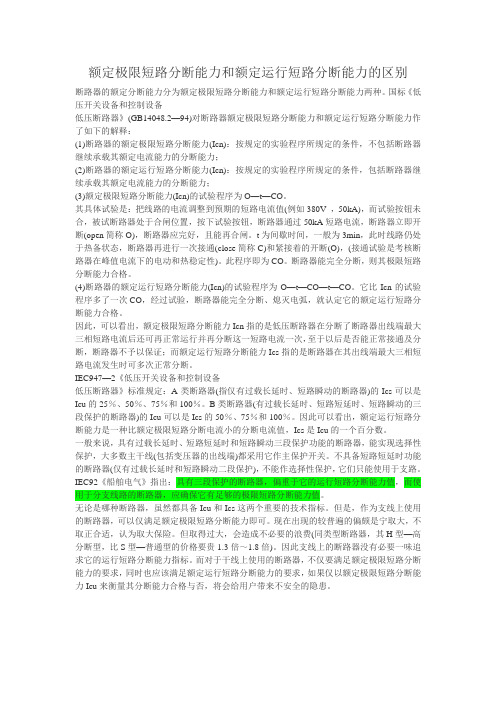

额定极限短路分断能力和额定运行短路分断能力的区别
额定极限短路分断能力和额定运行短路分断能力的区别断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。
国标《低压开关设备和控制设备低压断路器》(GB14048.2—94)对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：(1)断路器的额定极限短路分断能力(Icn)：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；(2)断路器的额定运行短路分断能力(Icn)：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；(3)额定极限短路分断能力(Icn)的试验程序为O—t—CO。
其具体试验是：把线路的电流调整到预期的短路电流值(例如380V ，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA短路电流，断路器立即开断(open简称O)，断路器应完好，且能再合闸。
t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通(close简称C)和紧接着的开断(O)，(接通试验是考核断路器在峰值电流下的电动和热稳定性)。
此程序即为CO。
断路器能完全分断，则其极限短路分断能力合格。
(4)断路器的额定运行短路分断能力(Icn)的试验程序为O—t—CO—t—CO。
它比Icn的试验程序多了一次CO，经过试验，断路器能完全分断、熄灭电弧，就认定它的额定运行短路分断能力合格。
因此，可以看出，额定极限短路分断能力Icn指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证；而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。
IEC947—2《低压开关设备和控制设备低压断路器》标准规定：A类断路器(指仅有过载长延时、短路瞬动的断路器)的Ics可以是Icu的25％、50％、75％和100％。

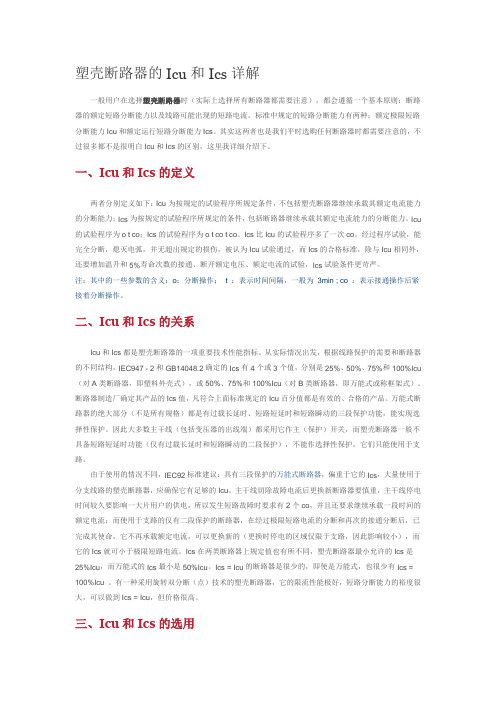

塑壳断路器的Icu和Ics详解
塑壳断路器的Icu和Ics详解一般用户在选择塑壳断路器时（实际上选择所有断路器都需要注意），都会遵循一个基本原则：断路器的额定短路分断能力以及线路可能出现的短路电流。
标准中规定的短路分断能力有两种；额定极限短路分断能力Icu和额定运行短路分断能力Ics。
其实这两者也是我们平时选购任何断路器时都需要注意的，不过很多都不是很明白Icu和Ics的区别，这里我详细介绍下。
一、Icu和Ics的定义两者分别定义如下：Icu为按规定的试验程序所规定条件，不包括塑壳断路器继续承载其额定电流能力的分断能力；Ics为按规定的试验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力。
Icu 的试验程序为o t co；Ics的试验程序为o t co t co。
Ics比Icu的试验程序多了一次co。
经过程序试验，能完全分断，熄灭电弧，并无超出规定的损伤，被认为Icu试验通过，而Ics的合格标准，除与Icu相同外，还要增加温升和5%寿命次数的接通、断开额定电压、额定电流的试验，Ics试验条件更苛严。
注：其中的一些参数的含义：o：分断操作；t ：表示时间间隔，一般为3min ; co ：表示接通操作后紧接着分断操作。
二、Icu和Ics的关系Icu和Ics都是塑壳断路器的一项重要技术性能指标。
从实际情况出发，根据线路保护的需要和断路器的不同结构，IEC947 - 2和GB14048.2确定的Ics有4个或3个值，分别是25%、50%、75%和100%Icu （对A类断路器，即塑料外壳式），或50%、75%和100%Icu（对B类断路器，即万能式或称框架式）。
断路器制造厂确定其产品的Ics值，凡符合上面标准规定的Icu百分值都是有效的、合格的产品。
万能式断路器的绝大部分（不是所有规格）都是有过载长延时、短路短延时和短路瞬动的三段保护功能，能实现选择性保护。
因此大多数主干线（包括变压器的出线端）都采用它作主（保护）开关，而塑壳断路器一般不具备短路短延时功能（仅有过载长延时和短路瞬动的二段保护），不能作选择性保护，它们只能使用于支路。
断路器的额定极限和额定运行短路分断能力分析
• 断路器的额定极限和额定运行短路分断能力分析
用户在设计、选择低压断路器的短路分断能力时，应遵循的基本原则是：断路器的额定短路分断能 力线路可能出现（预期）的短路电流。 国际电工委员会IEC947-2和我国等效采用IEC的GB14048.2《低压开关设备和控制设备低压断路器》 标准规定的短路分断能力有两种：额定极限短路分段能力Icu和额定运行短路分段能力Ics。 1、定义：额定极限短路分段能力Icu为按规定的试验程序所规定条件，不包括断路器继续承载其额定 电流能力的分段能力；额定运行短路分段能力Ics为按规定的试验程序所规定条件，包括断路器继 续承载其额定电流能力的分段能力。 Icu的试验程序为o t co, Ics的试验程序为o t co t co。Ics比Icu的试验程序多了一次 co。经过试验程序， 能完全分断，熄灭电弧，并无超出规定的损伤，被认为Icu试验通过，而Ics的合格标准，除与Icu 相同外，还要增加温升和5%寿命次数的接通、断开额定电压、额定电流的试验，Ics试验条件更苛 严。 2、Icu和Ics的关系：Icu和Ics的都是断路器的一项重要技术性能指标。从实际情况出发，根据线路保护 的需要和断路器的不同结构， IEC947-2和GB14048.2确定的Ics有4个或3个值，分别是25%、50%、 75%和100%Icu（对A类断路器，即塑料外壳式），或50%、75%和100%Icu（对B类断路器，即万能 外壳式或称框架式）。断路器制造厂确定其产品的Ics值，凡符合上面标准规定的Icu百分值都是有 效的、合格的产品。 万能式断路器的绝大部分（不是所有规定）都是有过载长延时、短路短延时和短路瞬动的三段保 护功能，能实现选择性保护。因此大多数主干线（包括变压器的出线端）都采用它作主（保护） 开关，而塑壳式断路器一般不具备短路短延时功能（仅有过载长延时和短路瞬动的二段保护功 能），不能作选择性保护，他们只能使用于支路。 由于使用（适用）的情况不同，IEC92《船舶电气》标准建议：具有三段保护的万能式断路器，偏 重于它的Ics，而大量使用于分支线路的塑壳式断路器，应确保它有足够的Icu。原因：主干线切除 故障电流后更换新断路器要慎重，主干线停电时间较久要影响一大片用户的用电，所以发生短路 故障时要有2个co，并且还要求继续承载一段时间的额定电流；而使用于支路的仅有二段保护的 断路器，在经过极限短路的分断和再次的接通分断后，已完成其使命，已不再承载额定电流，可 以更换新的（更换时停电的区域仅限于支路，因此影响较小），而它的Ics就可以小于极限短路电 流。Ics在两类断路器上规定值也有所不同，塑壳式最小允许的Ics是25%Icu，而万能式的Ics最小是 50%Icu。Ics=Icu的断路器是很少的，即使是万能式，也很少有Ics=100%Icu【有一种采
用户在设计、选择低压断路器的短路分断能力时，应遵循的基本原则是：断路器的额定短路分断能 力线路可能出现（预期）的短路电流。 国际电工委员会IEC947-2和我国等效采用IEC的GB14048.2《低压开关设备和控制设备低压断路器》 标准规定的短路分断能力有两种：额定极限短路分段能力Icu和额定运行短路分段能力Ics。 1、定义：额定极限短路分段能力Icu为按规定的试验程序所规定条件，不包括断路器继续承载其额定 电流能力的分段能力；额定运行短路分段能力Ics为按规定的试验程序所规定条件，包括断路器继 续承载其额定电流能力的分段能力。 Icu的试验程序为o t co, Ics的试验程序为o t co t co。Ics比Icu的试验程序多了一次 co。经过试验程序， 能完全分断，熄灭电弧，并无超出规定的损伤，被认为Icu试验通过，而Ics的合格标准，除与Icu 相同外，还要增加温升和5%寿命次数的接通、断开额定电压、额定电流的试验，Ics试验条件更苛 严。 2、Icu和Ics的关系：Icu和Ics的都是断路器的一项重要技术性能指标。从实际情况出发，根据线路保护 的需要和断路器的不同结构， IEC947-2和GB14048.2确定的Ics有4个或3个值，分别是25%、50%、 75%和100%Icu（对A类断路器，即塑料外壳式），或50%、75%和100%Icu（对B类断路器，即万能 外壳式或称框架式）。断路器制造厂确定其产品的Ics值，凡符合上面标准规定的Icu百分值都是有 效的、合格的产品。 万能式断路器的绝大部分（不是所有规定）都是有过载长延时、短路短延时和短路瞬动的三段保 护功能，能实现选择性保护。因此大多数主干线（包括变压器的出线端）都采用它作主（保护） 开关，而塑壳式断路器一般不具备短路短延时功能（仅有过载长延时和短路瞬动的二段保护功 能），不能作选择性保护，他们只能使用于支路。 由于使用（适用）的情况不同，IEC92《船舶电气》标准建议：具有三段保护的万能式断路器，偏 重于它的Ics，而大量使用于分支线路的塑壳式断路器，应确保它有足够的Icu。原因：主干线切除 故障电流后更换新断路器要慎重，主干线停电时间较久要影响一大片用户的用电，所以发生短路 故障时要有2个co，并且还要求继续承载一段时间的额定电流；而使用于支路的仅有二段保护的 断路器，在经过极限短路的分断和再次的接通分断后，已完成其使命，已不再承载额定电流，可 以更换新的（更换时停电的区域仅限于支路，因此影响较小），而它的Ics就可以小于极限短路电 流。Ics在两类断路器上规定值也有所不同，塑壳式最小允许的Ics是25%Icu，而万能式的Ics最小是 50%Icu。Ics=Icu的断路器是很少的，即使是万能式，也很少有Ics=100%Icu【有一种采
断路器的分段能力
断路器的分段能力断路器的分段能力：极限分段能力(icu)：额定极限短路分断能力指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证。
运行分段能力（ics）：而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。
无论是哪种断路器，虽然都具备Icu和Ics这两个重要的技术指标。
但是，作为支线上使用的断路器，可以仅满足额定极限短路分断能力即可。
现在出现的较普遍的偏颇是宁取大，不取正合适，认为取大保险。
但取得过大，会造成不必要的浪费(同类型断路器，其H型—高分断型，比S型—普通型的价格贵1.3倍～1.8倍)。
因此支线上的断路器没有必要一味追求它的运行短路分断能力指标。
而对于干线上使用的断路器，不仅要满足额定极限短路分断能力的要求，同时也应该满足额定运行短路分断能力的要求，如果仅以额定极限短路分断能力Icu来衡量其分断能力合格与否，将会给用户带来不安全的隐患。
IEC947—2《低压开关设备和控制设备低压断路器》标准规定：A 类断路器(指仅有过载长延时、短路瞬动的断路器)的Ics可以是Icu的25%、50%、75%和100%。
B类断路器(有过载长延时、短路短延时、短路瞬动的三段保护的断路器)的Ics可以是Icu的50%、75%和100% 。
因此可以看出，额定运行短路分断能力是一种比额定极限短路分断电流小的分断电流值，Ics是Icu的一个百分数。
断路器的1P,2P的意思：1. 1P表示直控制火线的输出。
就是我们常用的空气开关。
2. 2P表示同时可以控制火线和零线的。
但不是漏电保护器。
漏电保护器要控制底线的。
2.3P是指三相电的，可控制三相电的3根火线。
4. 4P是指可以控三根火线和1根零线。
1P、2P、3P、4P指断路器的极数，电相序的排序是A、B、C、N。
ABC指三相电的火线，N 指三相四线的零线。
断路器的分段能力
断路器的分段能力：极限分段能力(icu)：额定极限短路分断能力指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证。
运行分段能力（ics）：而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。
无论是哪种断路器，虽然都具备Icu和Ics这两个重要的技术指标。
但是，作为支线上使用的断路器，可以仅满足额定极限短路分断能力即可。
现在出现的较普遍的偏颇是宁取大，不取正合适，认为取大保险。
但取得过大，会造成不必要的浪费(同类型断路器，其H型—高分断型，比S型—普通型的价格贵1.3倍～1.8倍)。
因此支线上的断路器没有必要一味追求它的运行短路分断能力指标。
而对于干线上使用的断路器，不仅要满足额定极限短路分断能力的要求，同时也应该满足额定运行短路分断能力的要求，如果仅以额定极限短路分断能力Icu来衡量其分断能力合格与否，将会给用户带来不安全的隐患。
IEC947—2《低压开关设备和控制设备低压断路器》标准规定：A类断路器(指仅有过载长延时、短路瞬动的断路器)的Ics可以是Icu的25%、50%、75%和100%。
B类断路器(有过载长延时、短路短延时、短路瞬动的三段保护的断路器)的Ics可以是Icu的50%、75%和100% 。
因此可以看出，额定运行短路分断能力是一种比额定极限短路分断电流小的分断电流值，Ics是Icu的一个百分数。
断路器的1P,2P的意思：1. 1P表示直控制火线的输出。
就是我们常用的空气开关。
2. 2P表示同时可以控制火线和零线的。
但不是漏电保护器。
漏电保护器要控制底线的。
2.3P是指三相电的，可控制三相电的3根火线。
4. 4P是指可以控三根火线和1根零线。
1P、2P、3P、4P指断路器的极数，电相序的排序是A、B、C、N。
ABC指三相电的火线，N指三相四线的零线。
1P断路器可接任意一相火线，2P断路器可接任意一相火线和一零线，3P断路器接三相火线，但前后相序要正确，即ACB。
断路器极限短路分断能力说明
断路器的极限短路分断能力和运行短路分断能力国际电工委员会的IEC947-2和我国等效采用IEC的GB4048.2《低压开关设备和控制设备 低压断路器》标准，对断路器极限短路分断能力和运行短路分断能力作了如下的定义：1、断路器的额定极限短路分断能力(Icu)：按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；2、断路器的额定运行短路分断能力(Ics)：按规定的试验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力。
3、极限短路分断能力Icu的试验程序为otco。
其具体试验是：把线路的电流调整到预期的短路电流值(例如380V，50KA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50KA短路电流，断路器立即开断(OPEN简称O)并熄灭电弧，断路器应完好，且能再合闸。
t为间歇时间(休息时间)，一般为3min，此时线路处于热备状态，断路器再进行一次接通(CLOSE简称C)和紧接着的开断(O)(接通试验是考核断路器在峰值电流下的电动和热稳定性和动、静触头因弹跳的磨损)。
此程序即为CO。
断路器能完全分断，熄灭电弧，并无超妯规定的损伤，就认定它的极限分断能力试验成功；4、断路器的运行短路分断能力(Icu)的试验程序为otco t co，它比Icu的试验程序多了一次co。
经过试验，断路器能完全分断、熄灭电弧，并无超出规定的损伤，就认定它的额定进行短路分断能力试验通过。
Icu和Ics短路分断试验后，还要进行耐压、保护特性复校等试验。
由于运行短路分断后，还要承载额定电流，所以Ics短路试验后还需增加一项温升的复测试验。
5、Icu和Ics短路或实际考核的条件不同，后者比前者更严格、更困难，因此IEC947-2和GB14048.2确定Icu有四个或三个值，分别是25%、50%、75%和100%Icu(对A类断路器即塑壳式)或50%、75%、100%Icu(对B类断路器，即万能式或称框架式)。
断路器的额定极限和额定运行短路分断能力
一、断路器得额定极限与额定运行短路分断能力用户在设计、选择低压断路器得短路分断能力时,应遵循得基本原则就是:断路器得额定短路分断能力³线路可能出现(预期)得短路电流。
国际电工委员会ＩEＣ９４７— 2与我国等效采用IＥC得GB14０４8、2《低压开关设备与控制设备低压断路器》标准规定得短路分断能力有两种;额定极限短路分断能力Icu与额定运行短路分断能力Iｃｓ。
1. Ｉｃu与Ics得定义分别定义如下:Icｕ为按规定得试验程序所规定条件,不包括断路器继续承载其额定电流能力得分断能力;Ｉcs为按规定得试验程序所规定得条件,包括断路器继续承载其额定电流能力得分断能力。
Ｉcu 得试验程序为ｏｔ cｏ;Ｉcs得试验程序为o t ｃo t co。
Icｓ比Icu得试验程序多了一次co。
经过程序试验,能完全分断,熄灭电弧,并无超出规定得损伤,被认为Icu试验通过,而Ics得合格标准,除与Ｉcu相同外,还要增加温升与5％寿命次数得接通、断开额定电压、额定电流得试验,Ｉcs试验条件更苛严。
2。
Icｕ与Ｉcs得关系Icu与Ｉｃs都就是断路器得一项重要技术性能指标。
从实际情况出发,根据线路保护得需要与断路器得不同结构,IEＣ947 － 2与ＧB14０48、2确定得Ics有4个或3个值,分别就是２5％、50％、75%与100％Icu(对Ａ类断路器,即塑料外壳式),或50％、75％与 10０%Ic ｕ(对B类断路器,即万能式或称框架式)。
断路器制造厂确定其产品得Ics值,凡符合上面标准规定得Icu百分值都就是有效得、合格得产品、ﻫ万能式断路器得绝大部分(不就是所有规格)都就是有过载长延时、短路短延时与短路瞬动得三段保护功能,能实现选择性保护、因此大多数主干线(包括变压器得出线端)都采用它作主(保护)开关,而塑壳式断路器一般不具备短路短延时功能(仅有过载长延时与短路瞬动得二段保护),不能作选择性保护,它们只能使用于支路。
断路器的额定极限和额定运行短路分断能力
一、断路器的额定极限和额定运行短路分断能力用户在设计、选择低压断路器的短路分断能力时，应遵循的基本原则是：断路器的额定短路分断能力³线路可能出现（预期）的短路电流。
国际电工委员会IEC947 - 2和我国等效采用IEC的GB14048.2《低压开关设备和控制设备低压断路器》标准规定的短路分断能力有两种；额定极限短路分断能力Icu和额定运行短路分断能力Ics。
1. Icu和Ics的定义分别定义如下：Icu为按规定的试验程序所规定条件，不包括断路器继续承载其额定电流能力的分断能力；Ics为按规定的试验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力。
Icu 的试验程序为o t co；Ics的试验程序为o t co t co。
Ics比Icu的试验程序多了一次co。
经过程序试验，能完全分断，熄灭电弧，并无超出规定的损伤，被认为Icu试验通过，而Ics的合格标准，除与Icu相同外，还要增加温升和5%寿命次数的接通、断开额定电压、额定电流的试验，Ics试验条件更苛严。
2. Icu和Ics的关系Icu和Ics都是断路器的一项重要技术性能指标。
从实际情况出发，根据线路保护的需要和断路器的不同结构，IEC947 - 2和GB14048.2确定的Ics有4个或3个值，分别是25%、50%、75%和100%Icu（对A类断路器，即塑料外壳式），或50%、75%和 100%Icu（对B类断路器，即万能式或称框架式）。
断路器制造厂确定其产品的Ics值，凡符合上面标准规定的Icu百分值都是有效的、合格的产品。
万能式断路器的绝大部分（不是所有规格）都是有过载长延时、短路短延时和短路瞬动的三段保护功能，能实现选择性保护。
因此大多数主干线（包括变压器的出线端）都采用它作主（保护）开关，而塑壳式断路器一般不具备短路短延时功能（仅有过载长延时和短路瞬动的二段保护），不能作选择性保护，它们只能使用于支路。
由于使用（适用）的情况不同，IEC92《船舶电气》标准建议：具有三段保护的万能式断路器，偏重于它的Ics，而大量使用于分支线路的塑壳式断路器，应确保它有足够的Icu。
断路器的额定极限短路分断和额定运行短路分断的区别
断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。
国标《低压开关设备和控制设备低压断路器》(GB14048.2—94)对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：(1)断路器的额定极限短路分断能力(Icn)：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；(2)断路器的额定运行短路分断能力(Icn)：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；(3)额定极限短路分断能力(Icn)的试验程序为O—t—CO。
其具体试验是：把线路的电流调整到预期的短路电流值(例如380V ，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断(open简称O)，断路器应完好，且能再合闸。
t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通(close 简称C)和紧接着的开断(O)，(接通试验是考核断路器在峰值电流下的电动和热稳定性)。
此程序即为CO。
断路器能完全分断，则其极限短路分断能力合格。
(4)断路器的额定运行短路分断能力(Icn)的试验程序为O—t—CO—t—CO。
它比Icn的试验程序多了一次CO，经过试验，断路器能完全分断、熄灭电弧，就认定它的额定运行短路分断能力合格。
因此，可以看出，额定极限短路分断能力Icn指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证；而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。
IEC947—2《低压开关设备和控制设备低压断路器》标准规定：A类断路器(指仅有过载长延时、短路瞬动的断路器)的Ics可以是Ics的25％、50％、75％和100％。
B类断路器(有过载长延时、短路短延时、短路瞬动的三段保护的断路器)的Ics可以是Ics的50％、75％和100％。
断路器的额定极限短路分断和额定运行短路分断的区别
断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。
国标《低压开关设备和控制设备低压断路器》(GB14048.2—94)对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：(1)断路器的额定极限短路分断能力(Icn)：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；(2)断路器的额定运行短路分断能力(Icn)：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；(3)额定极限短路分断能力(Icn)的试验程序为O—t—CO。
其具体试验是：把线路的电流调整到预期的短路电流值(例如380V ，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断(open简称O)，断路器应完好，且能再合闸。
t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通(close 简称C)和紧接着的开断(O)，(接通试验是考核断路器在峰值电流下的电动和热稳定性)。
此程序即为CO。
断路器能完全分断，则其极限短路分断能力合格。
(4)断路器的额定运行短路分断能力(Icn)的试验程序为O—t—CO—t—CO。
它比Icn的试验程序多了一次CO，经过试验，断路器能完全分断、熄灭电弧，就认定它的额定运行短路分断能力合格。
因此，可以看出，额定极限短路分断能力Icn指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证；而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。
IEC947—2《低压开关设备和控制设备低压断路器》标准规定：A类断路器(指仅有过载长延时、短路瞬动的断路器)的Ics可以是Ics的25％、50％、75％和100％。
B类断路器(有过载长延时、短路短延时、短路瞬动的三段保护的断路器)的Ics可以是Ics的50％、75％和100％。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有文章断定某一新型塑壳式断路器（壳架等级电流 160A， Icu380V、50kA，Ics380V、35kA）不能选用，理由是它的 Ics 仅 35kA，小于线路预期电流 38.5kA。这是一种误解。该型号断路器 使用于支路，即使通过支路的短路电流为 38.5kA，但此断路器 Icu 大 50kA，完全可以胜任。因此判断塑壳式断路器能否胜任某一线 路保护开关，是看它的 Icu 能否大于线路的预期短路电流。而它的 Ics 即使小一点，也无碍于它的作用的发挥。因为短路事故多种多 样，例如两相短路（其短路电流为三相短路值的二分之根号三）， 或者离电源较远的地方，如 50m、100m，即使是三相短路，由于 阻抗的原因，三相短路时，事故电流大约是 50% ~ 60%的三相最 大预期值
断路器的额定极限和额定运行短路分
断能力分析
用户在设计、选择低压断路器的短路分断能力时，应遵循的基本原则是：断 路器的额定短路分断能力³线路可能出现（预期）的短路电流。 国 际 电 工 委 员 会 IEC947 - 2 和 我 国 等 效 采 用 IEC 的 GB14048.2《低压开关设备和控制设备 低压断路器》标准规定的 短路分断能力有两种；额定极限短路分断能力 Icu 和额定运行短路 分断能力 Ics。
2. Icu 和 Ics 的关系 Icu 和 Ics 都是断路器的一项重要技术性能指标。从实际情况
出发，根据线路保护的需要和断路器的不同结构，IEC947 - 2 和 GB14048.2 确定的 Ics 有 4 个或 3 个值，分别是 25%、50%、75% 和 100%Icu（对 A 类断路器，即塑料外壳式），或 50%、75%和 100%Icu（对 B 类断路器，即万能式或称框架式）。断路器制造厂 确定其产品的 Ics 值，凡符合上面标准规定的 Icu 百分值都是有效 的、合格的产品。
万能式断路器的绝大部分（不是所有规格）都是有过载长延时、 短路短延时和短路瞬动的三段保护功能，能实现选择性保护。因此 大多数主干线（包括变压器的出线端）都采用它作主（保护）开关， 而塑壳式断路器一般不具备短路短延时功能（仅有过载长延时和短 路瞬动的二段保护），不能作选择性保护，它们只能使用于支路。
由于使用（适用）的情况不同，IEC92《船舶电气》标准建议： 具有三段保护的万能式断路器，偏重于它的 Ics，而大量使用于分 支线路的塑壳式断路器，应确保它有足够的 Icu。笔者对此的理解 是：主干线切除故障电流后更换新断路器要慎重，主干线停电时间 较久要影响一大片用户的供电，所以发生短路故障时要求有 2 个 co，并且还要求继续承载一段时间的额定电流；而使用于支路的仅 有二段保护的断路器，在经过极限短路电流的分断和再次的接通分 断后，已完成其使命，它不再承载额定电流，可以更换新的（更换 时停电的区域仅限于支路，因此影响较小），而它的 Ics 就可小于极
限短路电流。Ics 在两类断路器上规定值也有所不同，塑壳式最小 允许的 Ics 是 25%Icu，而万能式的 Ics 最小是 50%Icu。Ics = Icu 的断路器是很少的，即使是万能式，也很少有 Ics = 100%Icu [有一 种采用旋转双分断（点）技术的塑壳式断路器，它的限流性能极好， 短路分断能力的裕度很大，可以做到 Ics = Icu，但价格很高]。我国 的 DW15 型万能式断路器 Ics =（60% ~ 75%）Icu，DW45 智能型 万能式断路器 Ics =（62.5% ~ 65%）Icu，国际上 ABB 公司的 F 系列，施耐德公司的 M 系列 Ics 也不过达到 70%左右的 Icu。而塑 壳式断路器，国内各种新型号的 Ics 大多数在（50% ~ 75%）Icu 之间。有些厂商的广告或样本中称它的断路器 Ics = Icu，如果不是 限流型，则是有水分的。选用它，最可靠、最严肃的办法是向他们 索取 Ics = Icu 的试验证书或型式试验报告。
3. Icu 和 Ics 的选用 一台容量为 1600kVA 的变压器，其副边的额定电流为 2312A，
阻抗电压百分数 uK 取 6%，最大预期短路电流应为 38.5kA，作保 护用的断路器额定短路分断能力应是³40kA，若选 DW15 - 2500Y 的 2500A 或 DW45 - 3200 的 2500A 作主开关是能胜任的。由于现 代的动力中心的变压器与配电柜相距很近，甚至安装在一起，因此 即使是支路，额定电流在 100A，它的预期短路电流也是很大的。 因此，也要求线路中的塑壳断路器的短路分断能力应达到 380V、 40kA。
1. Icu 和 Ics 的定义 分别定义如下：Icu 为按规定的试验程序所规定条件，不包括
断路器继续承载其额定电流能力的分断能力；Ics 为按规定的试验 程序所规定的条件，包括断路器继续承载其额定电流能力的分断能 力。 Icu 的试验程序为 o t co；Ics 的试验程序为 o t co t co。Ics 比 Icu 的试验程序多了一次 co。经过程序试验，能完全分断，熄灭电弧， 并无超出规定的损伤，被认为 Icu 试验通过，而 Ics 的合格标准， 除与 Icu 相同外，还要增加温升和 5%寿命次数的接通、断开额定 电压、额定电流的试验，Ics 试验条件更苛严。
断路器的额定极限和额定运行短路分
断能力分析
用户在设计、选择低压断路器的短路分断能力时，应遵循的基本原则是：断 路器的额定短路分断能力³线路可能出现（预期）的短路电流。 国 际 电 工 委 员 会 IEC947 - 2 和 我 国 等 效 采 用 IEC 的 GB14048.2《低压开关设备和控制设备 低压断路器》标准规定的 短路分断能力有两种；额定极限短路分断能力 Icu 和额定运行短路 分断能力 Ics。
2. Icu 和 Ics 的关系 Icu 和 Ics 都是断路器的一项重要技术性能指标。从实际情况
出发，根据线路保护的需要和断路器的不同结构，IEC947 - 2 和 GB14048.2 确定的 Ics 有 4 个或 3 个值，分别是 25%、50%、75% 和 100%Icu（对 A 类断路器，即塑料外壳式），或 50%、75%和 100%Icu（对 B 类断路器，即万能式或称框架式）。断路器制造厂 确定其产品的 Ics 值，凡符合上面标准规定的 Icu 百分值都是有效 的、合格的产品。
万能式断路器的绝大部分（不是所有规格）都是有过载长延时、 短路短延时和短路瞬动的三段保护功能，能实现选择性保护。因此 大多数主干线（包括变压器的出线端）都采用它作主（保护）开关， 而塑壳式断路器一般不具备短路短延时功能（仅有过载长延时和短 路瞬动的二段保护），不能作选择性保护，它们只能使用于支路。
由于使用（适用）的情况不同，IEC92《船舶电气》标准建议： 具有三段保护的万能式断路器，偏重于它的 Ics，而大量使用于分 支线路的塑壳式断路器，应确保它有足够的 Icu。笔者对此的理解 是：主干线切除故障电流后更换新断路器要慎重，主干线停电时间 较久要影响一大片用户的供电，所以发生短路故障时要求有 2 个 co，并且还要求继续承载一段时间的额定电流；而使用于支路的仅 有二段保护的断路器，在经过极限短路电流的分断和再次的接通分 断后，已完成其使命，它不再承载额定电流，可以更换新的（更换 时停电的区域仅限于支路，因此影响较小），而它的 Ics 就可小于极
限短路电流。Ics 在两类断路器上规定值也有所不同，塑壳式最小 允许的 Ics 是 25%Icu，而万能式的 Ics 最小是 50%Icu。Ics = Icu 的断路器是很少的，即使是万能式，也很少有 Ics = 100%Icu [有一 种采用旋转双分断（点）技术的塑壳式断路器，它的限流性能极好， 短路分断能力的裕度很大，可以做到 Ics = Icu，但价格很高]。我国 的 DW15 型万能式断路器 Ics =（60% ~ 75%）Icu，DW45 智能型 万能式断路器 Ics =（62.5% ~ 65%）Icu，国际上 ABB 公司的 F 系列，施耐德公司的 M 系列 Ics 也不过达到 70%左右的 Icu。而塑 壳式断路器，国内各种新型号的 Ics 大多数在（50% ~ 75%）Icu 之间。有些厂商的广告或样本中称它的断路器 Ics = Icu，如果不是 限流型，则是有水分的。选用它，最可靠、最严肃的办法是向他们 索取 Ics = Icu 的试验证书或型式试验报告。
3. Icu 和 Ics 的选用 一台容量为 1600kVA 的变压器，其副边的额定电流为 2312A，
阻抗电压百分数 uK 取 6%，最大预期短路电流应为 38.5kA，作保 护用的断路器额定短路分断能力应是³40kA，若选 DW15 - 2500Y 的 2500A 或 DW45 - 3200 的 2500A 作主开关是能胜任的。由于现 代的动力中心的变压器与配电柜相距很近，甚至安装在一起，因此 即使是支路，额定电流在 100A，它的预期短路电流也是很大的。 因此，也要求线路中的塑壳断路器的短路分断能力应达到 380V、 40kA。
1. Icu 和 Ics 的定义 分别定义如下：Icu 为按规定的试验程序所规定条件，不包括
断路器继续承载其额定电流能力的分断能力；Ics 为按规定的试验 程序所规定的条件，包括断路器继续承载其额定电流能力的分断能 力。 Icu 的试验程序为 o t co；Ics 的试验程序为 o t co t co。Ics 比 Icu 的试验程序多了一次 co。经过程序试验，能完全分断，熄灭电弧， 并无超出规定的损伤，被认为 Icu 试验通过，而 Ics 的合格标准， 除与 Icu 相同外，还要增加温升和 5%寿命次数的接通、断开额定 电压、额定电流的试验，Ics 试验条件更苛严。
