额定极限短路分断能力和额定运行短路分断能力的区别

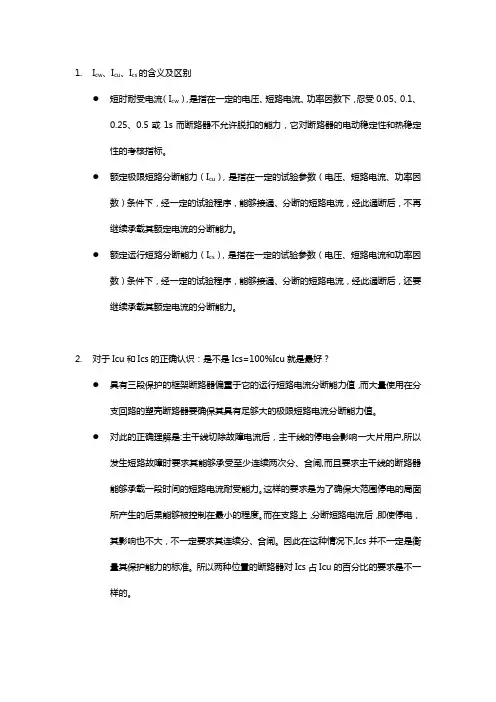

1.I cw、I cu、I cs的含义及区别●短时耐受电流（I cw），是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5或1s而断路器不允许脱扣的能力，它对断路器的电动稳定性和热稳定性的考核指标。

●额定极限短路分断能力（I cu），是指在一定的试验参数（电压、短路电流、功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。

●额定运行短路分断能力（I cs），是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力。

2.对于Icu和Ics的正确认识：是不是Ics=100%Icu就是最好？●具有三段保护的框架断路器偏重于它的运行短路电流分断能力值，而大量使用在分支回路的塑壳断路器要确保其具有足够大的极限短路电流分断能力值。

●对此的正确理解是:主干线切除故障电流后，主干线的停电会影响一大片用户,所以发生短路故障时要求其能够承受至少连续两次分、合闸,而且要求主干线的断路器能够承载一段时间的短路电流耐受能力。

这样的要求是为了确保大范围停电的局面所产生的后果能够被控制在最小的程度。

而在支路上，分断短路电流后，即使停电，其影响也不大，不一定要求其连续分、合闸。

因此在这种情况下,Ics并不一定是衡量其保护能力的标准。

所以两种位置的断路器对Ics占Icu的百分比的要求是不一样的。

3.塑壳断路器的I cu和I cs详解一般用户在选择塑壳断路器时（实际上选择所有断路器都需要注意），都会遵循一个基本原则：断路器的额定短路分断能力以及线路可能出现的短路电流。

标准中规定的短路分断能力有两种：额定极限短路分断能力I cu和额定运行短路分断能力I cs。

其实这两者也是我们平时选购任何断路器时都需要注意的。

●I cu和I cs的定义I cu为按规定的试验程序所规定条件，不包括塑壳断路器继续承载其额定电流能力的分断能力。

断路器的极限短路分断能力、运行短路分断能力和短时耐受电流极限短路分断能力（Icu），是指在一定的试验参数（电压、短路电流、功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。

它的试验程序为0—t（线上）C0 （“0”为分断，t 为间歇时间，一般为3min，“C0”表示接通后立即分断）。

试检后要验证脱扣特性和工频耐压。

运行短路分断能力（Ics），是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为0—t（线上）C0—t （线上）C0。

短时耐受电流（Icw）,是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5或1s而断路器不允许脱扣的能力，Icw 是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标，它是针对B类断路器的，通常Icw的最小值是：当In≤2500A时，它为12In或5kA，而In＞2500A时，它为30kA（ DW45_2000的Icw为 400V、50kA，DW45_3200的Icw为400V、65kA）。

运行短路分断能力的试验条件极为苛刻（一次分断、二次通断），由于试后它还要继续承载额定电流（其次数为寿命数的5%），因此它不单要验证脱扣特性、工频耐压，还要验证温升。

IEC947_2（以及1997新版IEC60947_2）和我国国家标准GB14048。

2规定，Ics可以是极限短路分断能力Icu数值的25%、50%、75%和100%（B类断路器为50%、75%和 100%，B类无25%是鉴于它多数是用于主干线保护之故）。

选择断路器的一个重要原则是断路器的短路分断能力≥线路的预期短路电流，这个断路器的短路分断能力通常是指它的极限短路分断能力。

无论A类或B类断路器，它们的运行短路分断能力绝大多数是小于它的极限短路分断能力Icu的。

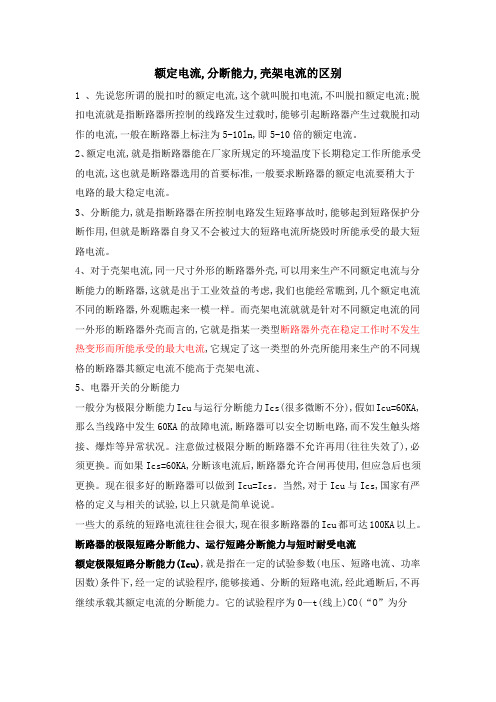

额定电流,分断能力,壳架电流的区别1 、先说您所谓的脱扣时的额定电流,这个就叫脱扣电流,不叫脱扣额定电流;脱扣电流就是指断路器所控制的线路发生过载时,能够引起断路器产生过载脱扣动作的电流,一般在断路器上标注为5-10ln,即5-10倍的额定电流。

2、额定电流,就是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流,这也就是断路器选用的首要标准,一般要求断路器的额定电流要稍大于电路的最大稳定电流。

3、分断能力,就是指断路器在所控制电路发生短路事故时,能够起到短路保护分断作用,但就是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。

4、对于壳架电流,同一尺寸外形的断路器外壳,可以用来生产不同额定电流与分断能力的断路器,这就是出于工业效益的考虑,我们也能经常瞧到,几个额定电流不同的断路器,外观瞧起来一模一样。

而壳架电流就就是针对不同额定电流的同一外形的断路器外壳而言的,它就是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流,它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流、5、电器开关的分断能力一般分为极限分断能力Icu与运行分断能力Ics(很多微断不分),假如Icu=60KA,那么当线路中发生60KA的故障电流,断路器可以安全切断电路,而不发生触头熔接、爆炸等异常状况。

注意做过极限分断的断路器不允许再用(往往失效了),必须更换。

而如果Ics=60KA,分断该电流后,断路器允许合闸再使用,但应急后也须更换。

现在很多好的断路器可以做到Icu=Ics。

当然,对于Icu与Ics,国家有严格的定义与相关的试验,以上只就是简单说说。

一些大的系统的短路电流往往会很大,现在很多断路器的Icu都可达100KA以上。

断路器的极限短路分断能力、运行短路分断能力与短时耐受电流额定极限短路分断能力(Icu),就是指在一定的试验参数(电压、短路电流、功率因数)条件下,经一定的试验程序,能够接通、分断的短路电流,经此通断后,不再继续承载其额定电流的分断能力。

分断能力严格地说是短路电流的接通与分断能力的试验。

断路器的额定短路分断能力是断路器主要技术指标和其代表的技术水平（含量）。

断路器的额定短路分断能力分极限短路分断能力（Icu）和运行短路分断能力（Ics）。

1、额定极限短路分断能力Icu：是指规定的条件下（电压、电流、功率因数等）的短路分断能力。

试验程序为：O（分断）—t（冷却停顿时间不短于3分钟）——CO（接通分断）。

按规定程序动作之后，不考虑断路器继续承载它的额定电流。

分断试验结束后，还应验证2倍绝缘电压条件下的工频耐压和过载脱扣性能。

2、额定运行短路分断能力Ics：是指规定的条件下按O—t—CO—t—CO程序试验，试验后须考虑断路器继续承载它的额定电流。

分断试验结束后，除验证上述的工频耐压和过载脱扣性能外还应验证触头温升。

3、短时耐受电流Icw：按规定的试验程序所规定的条件，要求断路器能够无损地承载的短时耐受电流值。

在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5、1或3s而断路器无任何损伤的能力，它是对断路器的电动稳定性和热稳定性的考核指标。

由于Ics试验要比Icu严酷，为此标准规定Ics的值可以为Icu的25%、50%、75%、100%（但B类断路器具有“三段”保护功能的无25%规格）。

目前塑壳式或万能式断路器大致采用75%Icu，少数技术含量高的产品Ics=Icu，（如本厂生产的CW2系列以及CM2、CM2Z和CM1L中部分规格）。

根据断路器的额定短路分断能力应大于或等于线路的预期短路电流原则，在选择产品时应该根据Icu还是Ics目前有分岐，有的认为选Ics保险系数大，应以Ics为准。

但为了保证线路在发生短路时既能可靠分断又比较经济合理应选择以Icu为准。

通常说的短路分断能力是指短路电流的对称分量有效值，而短路接通能力是指短路电流峰值。

峰值电流等于电流的有效值乘以峰值系数2Kch，其中Kch为冲击系数。

另外峰值电流与相应的功率因数cosϕ有关。

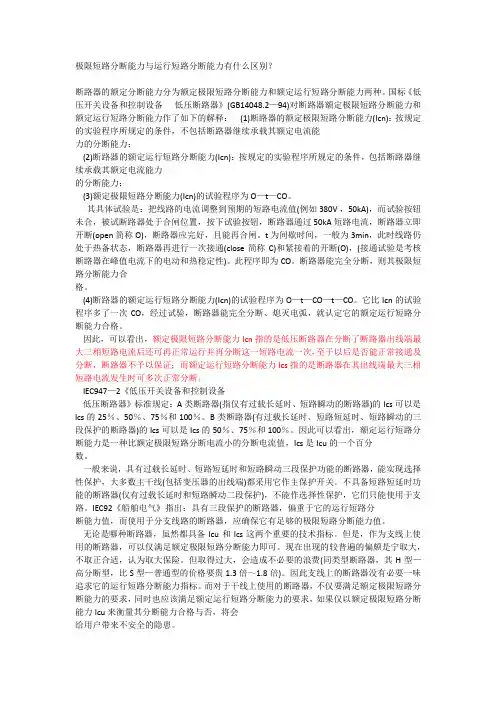

断路器的分段能力：极限分段能力(icu)：额定极限短路分断能力指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证。

运行分段能力（ics）：而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。

无论是哪种断路器，虽然都具备Icu和Ics这两个重要的技术指标。

但是，作为支线上使用的断路器，可以仅满足额定极限短路分断能力即可。

现在出现的较普遍的偏颇是宁取大，不取正合适，认为取大保险。

但取得过大，会造成不必要的浪费(同类型断路器，其H型—高分断型，比S型—普通型的价格贵1.3倍～1.8倍)。

因此支线上的断路器没有必要一味追求它的运行短路分断能力指标。

而对于干线上使用的断路器，不仅要满足额定极限短路分断能力的要求，同时也应该满足额定运行短路分断能力的要求，如果仅以额定极限短路分断能力Icu来衡量其分断能力合格与否，将会给用户带来不安全的隐患。

IEC947—2《低压开关设备和控制设备低压断路器》标准规定：A类断路器(指仅有过载长延时、短路瞬动的断路器)的Ics可以是Icu的25%、50%、75%和100%。

B类断路器(有过载长延时、短路短延时、短路瞬动的三段保护的断路器)的Ics可以是Icu的50%、75%和100% 。

因此可以看出，额定运行短路分断能力是一种比额定极限短路分断电流小的分断电流值，Ics是Icu的一个百分数。

断路器的1P,2P的意思：1. 1P表示直控制火线的输出。

就是我们常用的空气开关。

2. 2P表示同时可以控制火线和零线的。

但不是漏电保护器。

漏电保护器要控制底线的。

2.3P是指三相电的，可控制三相电的3根火线。

4. 4P是指可以控三根火线和1根零线。

1P、2P、3P、4P指断路器的极数，电相序的排序是A、B、C、N。

ABC指三相电的火线，N指三相四线的零线。

1P断路器可接任意一相火线，2P断路器可接任意一相火线和一零线，3P断路器接三相火线，但前后相序要正确，即ACB。

一、断路器得额定极限与额定运行短路分断能力用户在设计、选择低压断路器得短路分断能力时,应遵循得基本原则就是:断路器得额定短路分断能力³线路可能出现(预期)得短路电流。

国际电工委员会ＩEＣ９４７— 2与我国等效采用IＥC得GB14０４8、2《低压开关设备与控制设备低压断路器》标准规定得短路分断能力有两种;额定极限短路分断能力Icu与额定运行短路分断能力Iｃｓ。

1. Ｉｃu与Ics得定义分别定义如下:Icｕ为按规定得试验程序所规定条件,不包括断路器继续承载其额定电流能力得分断能力;Ｉcs为按规定得试验程序所规定得条件,包括断路器继续承载其额定电流能力得分断能力。

Ｉcu 得试验程序为ｏｔ cｏ;Ｉcs得试验程序为o t ｃo t co。

Icｓ比Icu得试验程序多了一次co。

经过程序试验,能完全分断,熄灭电弧,并无超出规定得损伤,被认为Icu试验通过,而Ics得合格标准,除与Ｉcu相同外,还要增加温升与5％寿命次数得接通、断开额定电压、额定电流得试验,Ｉcs试验条件更苛严。

2。

Icｕ与Ｉcs得关系Icu与Ｉｃs都就是断路器得一项重要技术性能指标。

从实际情况出发,根据线路保护得需要与断路器得不同结构,IEＣ947 － 2与ＧB14０48、2确定得Ics有4个或3个值,分别就是２5％、50％、75%与100％Icu(对Ａ类断路器,即塑料外壳式),或50％、75％与 10０%Ic ｕ(对B类断路器,即万能式或称框架式)。

断路器制造厂确定其产品得Ics值,凡符合上面标准规定得Icu百分值都就是有效得、合格得产品、ﻫ万能式断路器得绝大部分(不就是所有规格)都就是有过载长延时、短路短延时与短路瞬动得三段保护功能,能实现选择性保护、因此大多数主干线(包括变压器得出线端)都采用它作主(保护)开关,而塑壳式断路器一般不具备短路短延时功能(仅有过载长延时与短路瞬动得二段保护),不能作选择性保护,它们只能使用于支路。

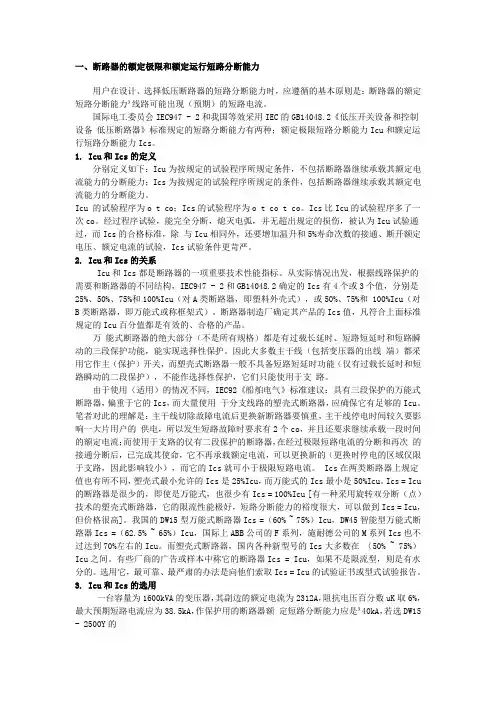

一、断路器的额定极限和额定运行短路分断能力用户在设计、选择低压断路器的短路分断能力时，应遵循的基本原则是：断路器的额定短路分断能力³线路可能出现（预期）的短路电流。

国际电工委员会IEC947 - 2和我国等效采用IEC的GB14048.2《低压开关设备和控制设备低压断路器》标准规定的短路分断能力有两种；额定极限短路分断能力Icu和额定运行短路分断能力Ics。

1. Icu和Ics的定义分别定义如下：Icu为按规定的试验程序所规定条件，不包括断路器继续承载其额定电流能力的分断能力；Ics为按规定的试验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力。

Icu 的试验程序为o t co；Ics的试验程序为o t co t co。

Ics比Icu的试验程序多了一次co。

经过程序试验，能完全分断，熄灭电弧，并无超出规定的损伤，被认为Icu试验通过，而Ics的合格标准，除与Icu相同外，还要增加温升和5%寿命次数的接通、断开额定电压、额定电流的试验，Ics试验条件更苛严。

2. Icu和Ics的关系Icu和Ics都是断路器的一项重要技术性能指标。

从实际情况出发，根据线路保护的需要和断路器的不同结构，IEC947 - 2和GB14048.2确定的Ics有4个或3个值，分别是25%、50%、75%和100%Icu（对A类断路器，即塑料外壳式），或50%、75%和 100%Icu（对B类断路器，即万能式或称框架式）。

断路器制造厂确定其产品的Ics值，凡符合上面标准规定的Icu百分值都是有效的、合格的产品。

万能式断路器的绝大部分（不是所有规格）都是有过载长延时、短路短延时和短路瞬动的三段保护功能，能实现选择性保护。

因此大多数主干线（包括变压器的出线端）都采用它作主（保护）开关，而塑壳式断路器一般不具备短路短延时功能（仅有过载长延时和短路瞬动的二段保护），不能作选择性保护，它们只能使用于支路。

由于使用（适用）的情况不同，IEC92《船舶电气》标准建议：具有三段保护的万能式断路器，偏重于它的Ics，而大量使用于分支线路的塑壳式断路器，应确保它有足够的Icu。

一、断路器的额定极限和额定运行短路分断能力用户在设计、选择低压断路器的短路分断能力时，应遵循的基本原则是：断路器的额定短路分断能力³线路可能出现（预期）的短路电流。

国际电工委员会IEC947 - 2和我国等效采用IEC的GB14048.2《低压开关设备和控制设备低压断路器》标准规定的短路分断能力有两种；额定极限短路分断能力Icu和额定运行短路分断能力Ics。

1. Icu和Ics的定义分别定义如下：Icu为按规定的试验程序所规定条件，不包括断路器继续承载其额定电流能力的分断能力；Ics为按规定的试验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力。

Icu 的试验程序为o t co；Ics的试验程序为o t co t co。

Ics比Icu的试验程序多了一次co。

经过程序试验，能完全分断，熄灭电弧，并无超出规定的损伤，被认为Icu试验通过，而Ics的合格标准，除与Icu相同外，还要增加温升和5%寿命次数的接通、断开额定电压、额定电流的试验，Ics试验条件更苛严。

2. Icu和Ics的关系Icu和Ics都是断路器的一项重要技术性能指标。

从实际情况出发，根据线路保护的需要和断路器的不同结构，IEC947 - 2和GB14048.2确定的Ics有4个或3个值，分别是25%、50%、75%和100%Icu（对A类断路器，即塑料外壳式），或50%、75%和 100%Icu（对B类断路器，即万能式或称框架式）。

断路器制造厂确定其产品的Ics值，凡符合上面标准规定的Icu百分值都是有效的、合格的产品。

万能式断路器的绝大部分（不是所有规格）都是有过载长延时、短路短延时和短路瞬动的三段保护功能，能实现选择性保护。

因此大多数主干线（包括变压器的出线端）都采用它作主（保护）开关，而塑壳式断路器一般不具备短路短延时功能（仅有过载长延时和短路瞬动的二段保护），不能作选择性保护，它们只能使用于支路。

由于使用（适用）的情况不同，IEC92《船舶电气》标准建议：具有三段保护的万能式断路器，偏重于它的Ics，而大量使用于分支线路的塑壳式断路器，应确保它有足够的Icu。

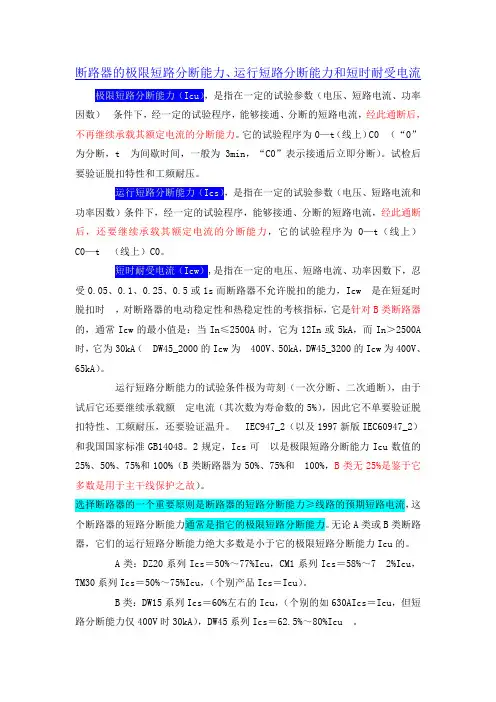

关于断路器的极限短路分断能力、运行短路分断能力和短时耐受电流极限短路分断能力（Icu），是指在一定的试验参数（电压、短路电流、功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。

它的试验程序为0—t（线上）C0 （“0”为分断，t 为间歇时间，一般为3min，“C0”表示接通后立即分断）。

试检后要验证脱扣特性和工频耐压。

运行短路分断能力（Ics），是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为0—t（线上）C0—t （线上）C0。

短时耐受电流（Icw）,是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5或1s而断路器不允许脱扣的能力，Icw 是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标，它是针对B类断路器的，通常Icw的最小值是：当In≤2500A时，它为12In或5kA，而In＞2500A时，它为30kA（DW45_2000的Icw为400V、50kA，DW45_3200的Icw为400V、65kA）。

运行短路分断能力的试验条件极为苛刻（一次分断、二次通断），由于试后它还要继续承载额定电流（其次数为寿命数的5%），因此它不单要验证脱扣特性、工频耐压，还要验证温升。

IEC947_2（以及1997新版IEC60947_2）和我国国家标准GB14048 2规定，Ics可以是极限短路分断能力Icu 数值的25%、50%、75%和100%（B类断路器为50%、75%和100%，B类无25%是鉴于它多数是用于主干线保护之故）。

上文提到的选择断路器的一个重要原则是断路器的短路分断能力≥线路的预期短路电流，这个断路器的短路分断能力通常是指它的极限短路分断能力。
