电线电缆检验技术基础知识

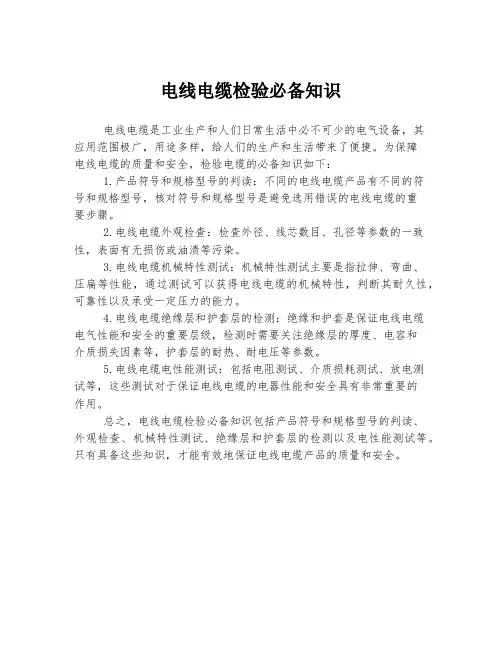

电线电缆检验必备知识
电线电缆是工业生产和人们日常生活中必不可少的电气设备，其
应用范围极广，用途多样，给人们的生产和生活带来了便捷。

为保障
电线电缆的质量和安全，检验电缆的必备知识如下：
1.产品符号和规格型号的判读：不同的电线电缆产品有不同的符
号和规格型号，核对符号和规格型号是避免选用错误的电线电缆的重
要步骤。

2.电线电缆外观检查：检查外径、线芯数目、孔径等参数的一致性，表面有无损伤或油渍等污染。

3.电线电缆机械特性测试：机械特性测试主要是指拉伸、弯曲、
压扁等性能，通过测试可以获得电线电缆的机械特性，判断其耐久性，可靠性以及承受一定压力的能力。

4.电线电缆绝缘层和护套层的检测：绝缘和护套是保证电线电缆
电气性能和安全的重要层级，检测时需要关注绝缘层的厚度、电容和
介质损失因素等，护套层的耐热、耐电压等参数。

5.电线电缆电性能测试：包括电阻测试、介质损耗测试、放电测
试等，这些测试对于保证电线电缆的电器性能和安全具有非常重要的
作用。

总之，电线电缆检验必备知识包括产品符号和规格型号的判读、
外观检查、机械特性测试、绝缘层和护套层的检测以及电性能测试等。

只有具备这些知识，才能有效地保证电线电缆产品的质量和安全。

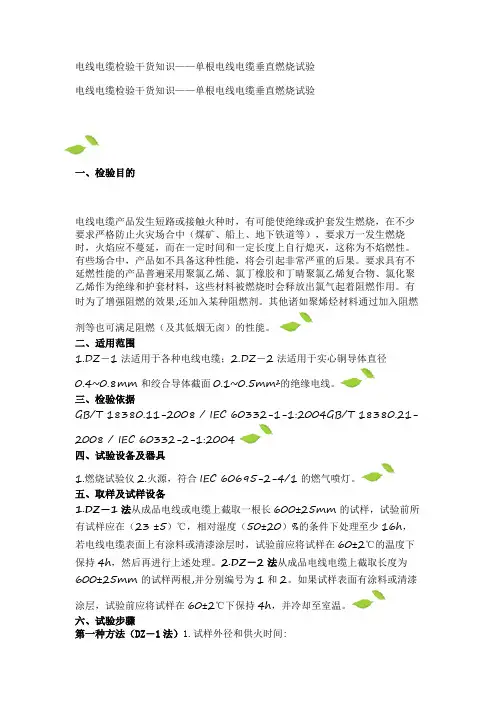

电线电缆检验干货知识——单根电线电缆垂直燃烧试验电线电缆检验干货知识——单根电线电缆垂直燃烧试验一、检验目的电线电缆产品发生短路或接触火种时，有可能使绝缘或护套发生燃烧，在不少要求严格防止火灾场合中（煤矿、船上、地下铁道等），要求万一发生燃烧时，火焰应不蔓延，而在一定时间和一定长度上自行熄灭，这称为不焰燃性。

有些场合中，产品如不具备这种性能，将会引起非常严重的后果。

要求具有不延燃性能的产品普遍采用聚氯乙烯、氯丁橡胶和丁晴聚氯乙烯复合物、氯化聚乙烯作为绝缘和护套材料，这些材料被燃烧时会释放出氯气起着阻燃作用。

有时为了增强阻燃的效果,还加入某种阻燃剂。

其他诸如聚烯烃材料通过加入阻燃剂等也可满足阻燃（及其低烟无卤）的性能。

二、适用范围1.DZ－1法适用于各种电线电缆；2.DZ－2法适用于实心铜导体直径0.4~0.8mm和绞合导体截面0.1~0.5mm²的绝缘电线。

三、检验依据GB/T 18380.11-2008 / IEC 60332-1-1:2004GB/T 18380.21-2008 / IEC 60332-2-1:2004四、试验设备及器具1.燃烧试验仪2.火源，符合IEC 60695-2-4/1的燃气喷灯。

五、取样及试样设备1.DZ－1法从成品电线或电缆上截取一根长600±25mm的试样，试验前所有试样应在（23 ±5）℃，相对湿度（50±20）%的条件下处理至少16h，若电线电缆表面上有涂料或清漆涂层时，试验前应将试样在60±2℃的温度下保持4h，然后再进行上述处理。

2.DZ－2法从成品电线电缆上截取长度为600±25mm的试样两根,并分别编号为1和2。

如果试样表面有涂料或清漆涂层，试验前应将试样在60±2℃下保持4h，并冷却至室温。

六、试验步骤第一种方法（DZ－1法）1.试样外径和供火时间:试样外径mm供火时间 SD≤256025＜D ≤5012050 ＜D ≤75240D＞754802.试样应用1mm²的铜线绑在两个水平的支架上，上支架底端之下支架顶端的距离应为550±5mm，试样下端距底板约50mm。

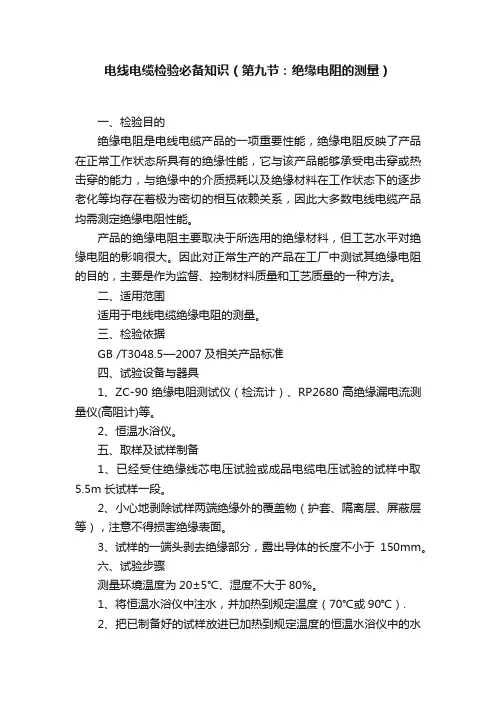

电线电缆检验必备知识（第九节：绝缘电阻的测量）一、检验目的绝缘电阻是电线电缆产品的一项重要性能，绝缘电阻反映了产品在正常工作状态所具有的绝缘性能，它与该产品能够承受电击穿或热击穿的能力，与绝缘中的介质损耗以及绝缘材料在工作状态下的逐步老化等均存在着极为密切的相互依赖关系，因此大多数电线电缆产品均需测定绝缘电阻性能。

产品的绝缘电阻主要取决于所选用的绝缘材料，但工艺水平对绝缘电阻的影响很大。

因此对正常生产的产品在工厂中测试其绝缘电阻的目的，主要是作为监督、控制材料质量和工艺质量的一种方法。

二、适用范围适用于电线电缆绝缘电阻的测量。

三、检验依据GB /T3048.5—2007及相关产品标准四、试验设备与器具1、ZC-90绝缘电阻测试仪（检流计）、RP2680高绝缘漏电流测量仪(高阻计)等。

2、恒温水浴仪。

五、取样及试样制备1、已经受住绝缘线芯电压试验或成品电缆电压试验的试样中取5.5m长试样一段。

2、小心地剥除试样两端绝缘外的覆盖物（护套、隔离层、屏蔽层等），注意不得损害绝缘表面。

3、试样的一端头剥去绝缘部分，露出导体的长度不小于150mm。

六、试验步骤测量环境温度为20±5℃、湿度不大于80%。

1、将恒温水浴仪中注水，并加热到规定温度（70℃或90℃）.2、把已制备好的试样放进已加热到规定温度的恒温水浴仪中的水中，试样浸在水中5 m，开始记时，恒温不低于2h。

3、将测量输入端与试样相连，高压端与水（铜棒）相连。

4、打开电源开关，调整零位，选择输出电压（80~500V），按设备操作规程测量绝缘电阻Rx，绝缘电阻值Rx应在施加电压1min后读取。

5、测量值应换算到每1000米长度的绝缘电阻值MΩ·Km。

换算公式为：Ri=Rx×L/109 MΩ·Km；式中：Ri —被测线芯的换算电阻值, MΩ·Km；Rx —被测线芯的实测电阻值,Ω；L —被测线芯的长度, m。

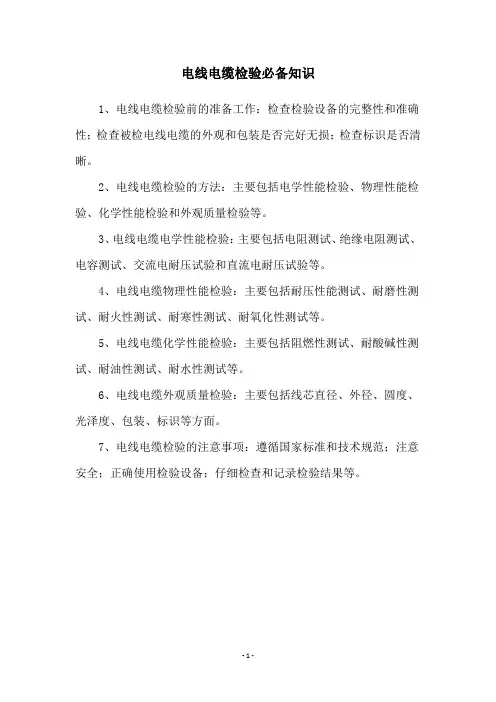

电线电缆检验必备知识
1、电线电缆检验前的准备工作：检查检验设备的完整性和准确性；检查被检电线电缆的外观和包装是否完好无损；检查标识是否清晰。

2、电线电缆检验的方法：主要包括电学性能检验、物理性能检验、化学性能检验和外观质量检验等。

3、电线电缆电学性能检验：主要包括电阻测试、绝缘电阻测试、电容测试、交流电耐压试验和直流电耐压试验等。

4、电线电缆物理性能检验：主要包括耐压性能测试、耐磨性测试、耐火性测试、耐寒性测试、耐氧化性测试等。

5、电线电缆化学性能检验：主要包括阻燃性测试、耐酸碱性测试、耐油性测试、耐水性测试等。

6、电线电缆外观质量检验：主要包括线芯直径、外径、圆度、光泽度、包装、标识等方面。

7、电线电缆检验的注意事项：遵循国家标准和技术规范；注意安全；正确使用检验设备；仔细检查和记录检验结果等。

- 1 -。

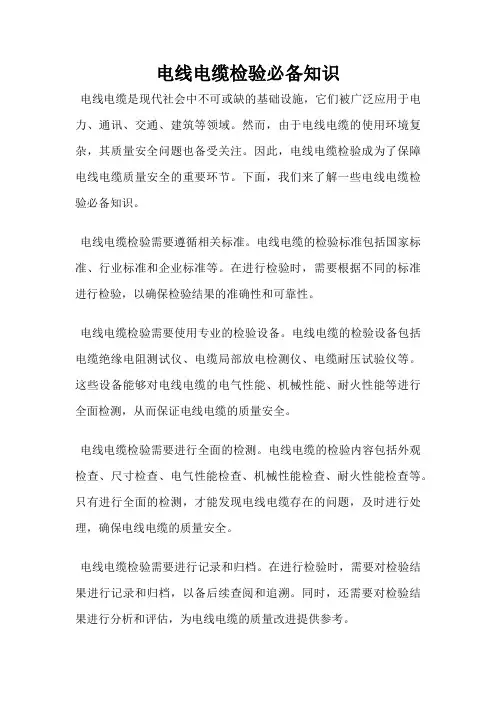

电线电缆检验必备知识
电线电缆是现代社会中不可或缺的基础设施，它们被广泛应用于电力、通讯、交通、建筑等领域。

然而，由于电线电缆的使用环境复杂，其质量安全问题也备受关注。

因此，电线电缆检验成为了保障电线电缆质量安全的重要环节。

下面，我们来了解一些电线电缆检验必备知识。

电线电缆检验需要遵循相关标准。

电线电缆的检验标准包括国家标准、行业标准和企业标准等。

在进行检验时，需要根据不同的标准进行检验，以确保检验结果的准确性和可靠性。

电线电缆检验需要使用专业的检验设备。

电线电缆的检验设备包括电缆绝缘电阻测试仪、电缆局部放电检测仪、电缆耐压试验仪等。

这些设备能够对电线电缆的电气性能、机械性能、耐火性能等进行全面检测，从而保证电线电缆的质量安全。

电线电缆检验需要进行全面的检测。

电线电缆的检验内容包括外观检查、尺寸检查、电气性能检查、机械性能检查、耐火性能检查等。

只有进行全面的检测，才能发现电线电缆存在的问题，及时进行处理，确保电线电缆的质量安全。

电线电缆检验需要进行记录和归档。

在进行检验时，需要对检验结果进行记录和归档，以备后续查阅和追溯。

同时，还需要对检验结果进行分析和评估，为电线电缆的质量改进提供参考。

电线电缆检验是保障电线电缆质量安全的重要环节。

在进行检验时，需要遵循相关标准，使用专业的检验设备，进行全面的检测，并进行记录和归档。

只有这样，才能确保电线电缆的质量安全，为现代社会的发展提供有力支撑。

电线电缆检测知识培训课件1. 介绍本课件旨在介绍电线电缆检测的基本知识，包括检测方法、设备和注意事项等内容。

通过本课程的学习，您将能够了解电线电缆检测的重要性以及如何正确进行检测。

2. 电线电缆检测的重要性电线电缆是电力传输和通信的重要组成部分。

检测电线电缆的质量和性能可以确保系统的安全运行和高效工作。

一些常见的电线电缆问题包括断线、短路、漏电等，这些问题可能会导致火灾、电击和其他安全隐患。

3. 检测方法3.1 目视检查目视检查是最基本且最常用的电线电缆检测方法之一。

通过仔细观察电线电缆的外观，可以发现一些明显的问题，如外皮破损、绝缘受损等。

目视检查需要注意的一些细节包括：•检查电线电缆外皮的完整性•观察绝缘材料是否存在破损或老化现象•检查连接点是否牢固3.2 电气测试电气测试是一种通过测量电线电缆的电参数来评估其质量和性能的方法。

常见的电气测试方法包括：•绝缘电阻测试：用于检测绝缘材料的质量，通过测量绝缘电阻来评估绝缘材料的完整性。

•导通测试：通过施加一定电压，检测电线电缆中是否存在导通问题，如短路、断路等。

•电容测试：通过测量电线电缆的电容来评估其绝缘性能和损耗。

3.3 热红外检测热红外检测是一种利用红外热像仪来检测电线电缆问题的方法。

通过观察电线电缆的热量分布，可以发现潜在的问题，如过载、接触不良等。

热红外检测可以提前发现问题并采取措施修复，防止事故的发生。

4. 检测设备4.1 多用途电线电缆测试仪多用途电线电缆测试仪是一种集成了多种电线电缆测试功能的便携式设备。

它可以进行绝缘电阻测试、导通测试、电容测试等多种测试，方便快捷。

多用途电线电缆测试仪在电器维修、电力工程等领域得到广泛应用。

4.2 红外热像仪红外热像仪可以将电线电缆的热量分布图像化，便于观察和分析。

它可以快速检测电线电缆中的热问题，提前预警潜在的故障风险。

5. 注意事项在进行电线电缆检测时，需要注意以下事项：•使用合适的测试设备和仪器，并确保其正常工作。

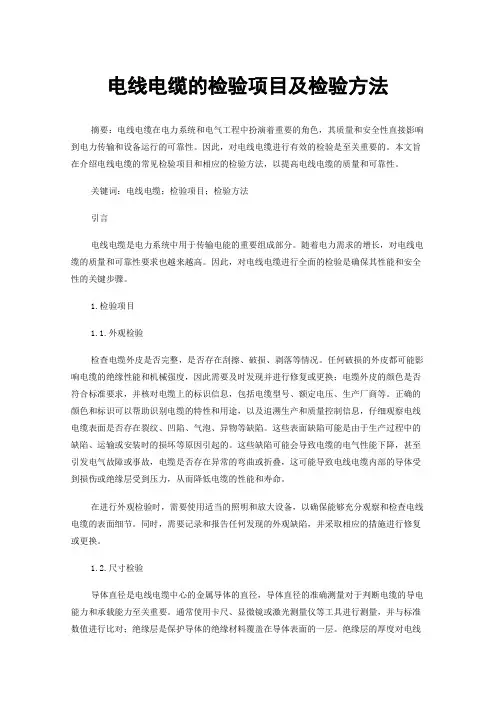

电线电缆的检验项目及检验方法摘要：电线电缆在电力系统和电气工程中扮演着重要的角色，其质量和安全性直接影响到电力传输和设备运行的可靠性。

因此，对电线电缆进行有效的检验是至关重要的。

本文旨在介绍电线电缆的常见检验项目和相应的检验方法，以提高电线电缆的质量和可靠性。

关键词：电线电缆；检验项目；检验方法引言电线电缆是电力系统中用于传输电能的重要组成部分。

随着电力需求的增长，对电线电缆的质量和可靠性要求也越来越高。

因此，对电线电缆进行全面的检验是确保其性能和安全性的关键步骤。

1.检验项目1.1.外观检验检查电缆外皮是否完整，是否存在刮擦、破损、剥落等情况。

任何破损的外皮都可能影响电缆的绝缘性能和机械强度，因此需要及时发现并进行修复或更换；电缆外皮的颜色是否符合标准要求，并核对电缆上的标识信息，包括电缆型号、额定电压、生产厂商等。

正确的颜色和标识可以帮助识别电缆的特性和用途，以及追溯生产和质量控制信息，仔细观察电线电缆表面是否存在裂纹、凹陷、气泡、异物等缺陷。

这些表面缺陷可能是由于生产过程中的缺陷、运输或安装时的损坏等原因引起的。

这些缺陷可能会导致电缆的电气性能下降，甚至引发电气故障或事故，电缆是否存在异常的弯曲或折叠，这可能导致电线电缆内部的导体受到损伤或绝缘层受到压力，从而降低电缆的性能和寿命。

在进行外观检验时，需要使用适当的照明和放大设备，以确保能够充分观察和检查电线电缆的表面细节。

同时，需要记录和报告任何发现的外观缺陷，并采取相应的措施进行修复或更换。

1.2.尺寸检验导体直径是电线电缆中心的金属导体的直径，导体直径的准确测量对于判断电缆的导电能力和承载能力至关重要。

通常使用卡尺、显微镜或激光测量仪等工具进行测量，并与标准数值进行比对；绝缘层是保护导体的绝缘材料覆盖在导体表面的一层。

绝缘层的厚度对电线电缆的绝缘性能起着重要作用。

通过使用显微镜或专用测厚仪等工具进行测量，可以获得绝缘层的厚度，并与标准要求进行比对；绝缘外径是指绝缘层表面到电线电缆外表面的距离。

电线电缆检验必备知识（第十九节：编织（或缠绕）密度的检查）“博缆会”线缆学苑，线缆企业诊断、咨询、培训专家（详询微信：532899786）一、检验目的电缆结构中的金属编织屏蔽层，在同轴电缆中是起外导体兼屏蔽作用，在一般电器装备用电线电缆中起，均匀电场、防电磁场干扰的屏蔽保护作用，编织密度的大小直接影响该产品的屏蔽效果，因此该类产品技术要求中规定编织密度，编织密度大，则屏蔽效果好，编织密度小，则屏蔽效果差。

因此检验编织密度的主要目的是考核编织（或缠绕）密度是否符合标准规定值。

二、适用范围适用于有屏蔽的电线电缆。

三、检验依据相关产品标准。

四、试验设备及器具1、外径千分尺、卡尺、钢板尺。

2、铅笔、纸带。

五、取样和试样制备1、应在至少相隔1米的三处各取一段电缆试样。

2、无损地去除编织表面上的所有元件。

六、测量步骤1、目测编织定数（m）及每锭上的单线根数（n）。

2、用纸带法测量编织节距（l）先将一适当宽度、长度为二倍节距左右的纸带，平铺在被测编织层上再用铅笔沿着被测编织层轴线摩擦纸带（摩擦长度应大于一个节距）则纸带上留下一组多于半面锭子数的股线痕迹；用钢板尺量出锭子数一半的股线痕迹，即为所测量节距长度。

取至少三次测量结果的平均值作为该试样的编织节距。

3、编织层外径（D）的测量使用游标卡尺或外径千分尺在同一截面相互垂直方向上各测量一次（测量时应使用量具与产品轴线垂直，并应尽量减少量具对被测产品的接触压力），然后用两次测量的数值和被测次数去除，所得数值即为此点的外径。

4、用外径外径千分尺测量单线直径（d）。

5、计算编织层的编织（或缠绕）密度计算公式如下：Kf=（mnd/2l）[1+（l/ПD）2]1/2K=（2 Kf- Kf2）×100％式中： kf —单向覆盖系数；k —编织密度，％ l —节距，mm；d —屏蔽用金属圆单线直径，mm；D —屏蔽层直径，mm；m —锭子总数；n —每锭根数。

七、试验结构的评定屏蔽密度应符合相关标准要求。
