振动探测与分析技术在核电站松脱部件和堆内构件振动监测中的应用刘才学，李翔，胡建荣，简捷（中国核动力研究设计院，四川成都，610041）摘要：利用高频响应加速度计探测核电站反应堆和蒸汽发生器内的松动件和脱落件与器壁碰撞产生的弯曲波信号，通过对信号实时短有效值与浮动长有效值甄别和时间延迟甄别，鉴别松脱部件事件，采用概率统计方法，判别事件性质，采用信号到达时差分析与网格距离差最小二乘算法，进行松脱部件定位，采用Hertz弹性碰撞理论，实现松脱部件质量估计。
取核反应堆堆外中子电离室信号，进行隔直、滤波和放大处理，获取堆内构件振动引发的中子噪声信号，并做归一化、APSD（自功率谱密度）分析、CPS（互功率谱）分析、相干和相位分析，提取堆内构件振动模态参数，计算出堆内构件振动特征频率和振动位移，实现堆内构件的振动监测。
该项技术应用到了秦山核电二期工程和岭澳二期项目松脱部件和振动监测系统（KIR）制造中，通过了实验室验证，两套系统已向核电站供货。
1 概述核反应堆压力容器内部包括堆内构件和燃料组件，堆内构件主要由压紧组件、吊篮组件、堆芯下支承组件等组成，各组件中的部件和零件大部分通过螺钉、销钉等连接。
尽管这些连接件在设计中采取了防松、防脱措施，但在堆长期连续运行条件下，因水流冲击和流致振动的影响，可能会使某些零件产生松动甚至脱落，从而在一回路中形成松脱件(LP)。
而在施工、换料或维修时，也有在一回路系统内遗留金属件(称外来件)的可能性。
核反应堆松脱部件监测系统（LPMS）是保障核电站反应堆及一回路系统安全运行的必需设备。
核电站一回路冷却剂的流动和主泵的运转会激励核反应堆堆内构件发生复杂的振动，如吊篮、燃料组件、控制棒、热屏蔽及连接件振动。
堆内构件的振动在一定程度内是允许的，但异常振动则可能导致故障甚至事故的发生。
为了确保核反应堆的安全运行。
堆内构件振动监测是通过对堆外中子噪声的监测，诊断出反应堆运行中堆内构件异常振动的技术。

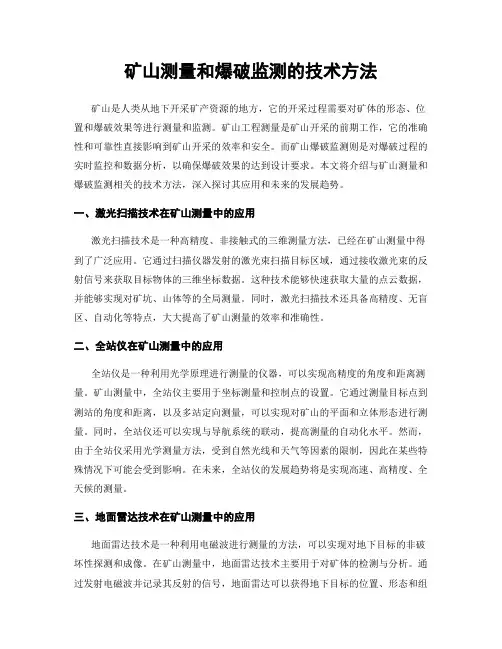

矿山测量和爆破监测的技术方法矿山是人类从地下开采矿产资源的地方，它的开采过程需要对矿体的形态、位置和爆破效果等进行测量和监测。
矿山工程测量是矿山开采的前期工作，它的准确性和可靠性直接影响到矿山开采的效率和安全。
而矿山爆破监测则是对爆破过程的实时监控和数据分析，以确保爆破效果的达到设计要求。
本文将介绍与矿山测量和爆破监测相关的技术方法，深入探讨其应用和未来的发展趋势。
一、激光扫描技术在矿山测量中的应用激光扫描技术是一种高精度、非接触式的三维测量方法，已经在矿山测量中得到了广泛应用。
它通过扫描仪器发射的激光束扫描目标区域，通过接收激光束的反射信号来获取目标物体的三维坐标数据。
这种技术能够快速获取大量的点云数据，并能够实现对矿坑、山体等的全局测量。
同时，激光扫描技术还具备高精度、无盲区、自动化等特点，大大提高了矿山测量的效率和准确性。
二、全站仪在矿山测量中的应用全站仪是一种利用光学原理进行测量的仪器，可以实现高精度的角度和距离测量。
矿山测量中，全站仪主要用于坐标测量和控制点的设置。
它通过测量目标点到测站的角度和距离，以及多站定向测量，可以实现对矿山的平面和立体形态进行测量。
同时，全站仪还可以实现与导航系统的联动，提高测量的自动化水平。
然而，由于全站仪采用光学测量方法，受到自然光线和天气等因素的限制，因此在某些特殊情况下可能会受到影响。
在未来，全站仪的发展趋势将是实现高速、高精度、全天候的测量。
三、地面雷达技术在矿山测量中的应用地面雷达技术是一种利用电磁波进行测量的方法，可以实现对地下目标的非破坏性探测和成像。
在矿山测量中，地面雷达技术主要用于对矿体的检测与分析。
通过发射电磁波并记录其反射的信号，地面雷达可以获得地下目标的位置、形态和组成等信息。
这种技术不仅可以帮助矿山工程师对矿体的结构和性质进行了解，还可以预测在开采过程中可能遇到的问题。
地面雷达技术的应用广泛，已经成为矿山测量中的一种重要手段。
四、振动监测技术在矿山爆破中的应用振动监测是对爆破振动进行实时监测和数据分析的技术。
地震勘探仪器的原理与新技术地震记录仪是地震勘探中最基本的仪器之一、它的作用是记录地震波在地下传播时的振动情况。
地震记录仪由一组传感器、放大器和数据采集系统组成。
传感器通常采用压电陶瓷传感器或气流传感器，用于转换地震波的压力波动为电信号。
放大器则用于放大传感器产生的微弱电信号，以便进一步处理和分析。
数据采集系统则负责将放大后的信号数字化，并存储在计算机中，供后续处理。
地震传感器是地震记录仪中的关键部件，也是测量地震波传播的速度、方向和振幅的重要工具。
地震传感器的原理是利用传感器内部的物理效应来测量地震波的振幅和频率。
常用的地震传感器有三轴加速度计和压电传感器。
三轴加速度计可以同时测量三个方向上的加速度，从而确定地震波的传播速度和方向。
压电传感器则使用压电效应将地震波的压力波动转化为电信号。
地震源是地震勘探中的另一个核心部分。
地震源是通过施加力或释放能量来产生地震波的装置。
常见的地震源包括震源车、爆破和振动器。
震源车是一种装有震动源的车辆，通过车辆行驶产生地震波。
爆破则是利用爆炸产生的冲击波来生成地震波。
振动器则是通过振动设备产生地震波。
除了传统的地震勘探仪器，还有一些新技术被应用于地震勘探中。
其中之一是地震反演技术。
地震反演是利用地震波的传播特征来推断地下物质的属性和结构的方法。
它基于波动理论和数值模拟，通过对地震波的观测数据进行反演分析，得到地下介质的速度、密度和衰减等物理属性。
另一个新技术是多次反射地震勘探。
多次反射地震勘探是利用地震波在地下遇到不同介质界面反射产生多次反射波的原理来获取地下信息的方法。
它通过分析不同反射波的时间延迟和振幅变化，可以推断出地下结构的层次和反射界面的位置。
此外，地震勘探中还有其他一些技术和仪器，如地震井探测技术、地震电磁法和地形扫描仪等。
这些新技术和仪器的不断发展，不仅提高了地震勘探的精度和效率，也促进了地球科学的发展和地下资源的开发利用。
综上所述，地震勘探仪器是研究地球内部结构和地下地质构造的重要工具。
地震勘探原理概论地震勘探是一种广泛应用于地球探测的技术，以地震波传播的原理为基础。
地震勘探通过人工制造地震波，并观测地震波在地下介质中传播的特性，从而获得地下构造和岩层信息。
本文将从地震波产生、传播和接收三个方面，对地震勘探原理进行概述。
地震波产生是地震勘探的首要过程，通常通过爆炸、震源或振动器等方式产生。
爆炸法是最常用的地震波产生方法之一，它通过炸药或地雷等爆炸物产生的冲击波来激发地震波。
震源法则是利用机械振动或电磁激发地震波，其优点是能够控制波形和频率。
振动器法是通过机械设备产生振动信号，使地面振动，激发地震波。
这些方法都可以有效地产生地震波，使其传播到地下介质中。
地震波的传播是地震勘探的核心过程。
地震波在地下介质中传播的速度取决于地下岩层的性质。
地震波在固体、液体和气体介质中的传播速度有所不同，由此可见，地震波传播的速度与介质的密度、弹性模量等参数有关。
地震波的传播路径通常遵循折射和反射原理，当地震波从一种介质进入另一种介质时，会发生折射和反射，从而使地震波的传播路径发生变化。
地震波的接收是地震勘探的最后一个环节，也是获取地下信息的关键。
地震波在地表或地下的接收器上产生的信号被称为地震记录。
地震记录中包含了地震波传播的速度、幅度和频率等信息。
地震记录可以通过地震仪器进行观测和记录，并通过数据处理得到地下结构和岩层的信息。
地震勘探在石油勘探、地质调查和土木工程等领域有着广泛的应用。
在石油勘探中，地震勘探可以帮助确定油气藏的位置、大小和性质，为油气开发提供重要的依据。
在地质调查中，地震勘探可以揭示地下岩层的分布和性质，有助于地质灾害的预测和防治。
在土木工程中，地震勘探可以用于勘察地质灾害风险、确定地基和地层的信息，为工程设计和施工提供参考。
综上所述，地震勘探是一种基于地震波传播原理的技术，通过地震波的产生、传播和接收，可以获取地下结构和岩层的信息。
地震勘探在各个领域有着广泛的应用，对于石油勘探、地质调查和土木工程等领域的发展和进步有着重要的作用。

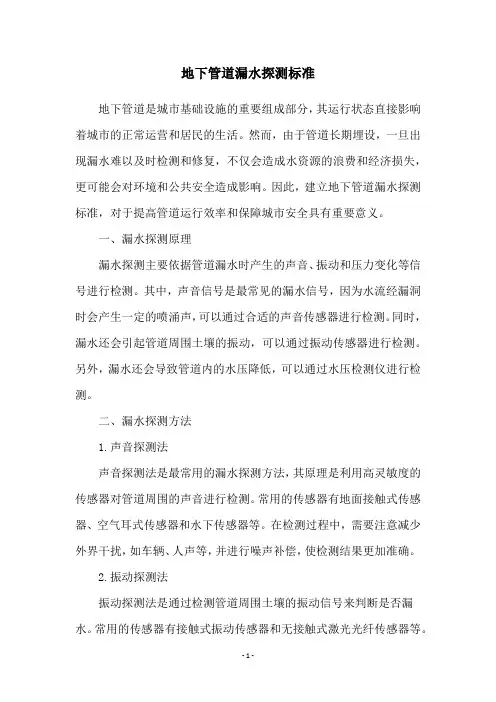

地下管道漏水探测标准地下管道是城市基础设施的重要组成部分，其运行状态直接影响着城市的正常运营和居民的生活。
然而，由于管道长期埋设，一旦出现漏水难以及时检测和修复，不仅会造成水资源的浪费和经济损失，更可能会对环境和公共安全造成影响。
因此，建立地下管道漏水探测标准，对于提高管道运行效率和保障城市安全具有重要意义。
一、漏水探测原理漏水探测主要依据管道漏水时产生的声音、振动和压力变化等信号进行检测。
其中，声音信号是最常见的漏水信号，因为水流经漏洞时会产生一定的喷涌声，可以通过合适的声音传感器进行检测。
同时，漏水还会引起管道周围土壤的振动，可以通过振动传感器进行检测。
另外，漏水还会导致管道内的水压降低，可以通过水压检测仪进行检测。
二、漏水探测方法1.声音探测法声音探测法是最常用的漏水探测方法，其原理是利用高灵敏度的传感器对管道周围的声音进行检测。
常用的传感器有地面接触式传感器、空气耳式传感器和水下传感器等。
在检测过程中，需要注意减少外界干扰，如车辆、人声等，并进行噪声补偿，使检测结果更加准确。
2.振动探测法振动探测法是通过检测管道周围土壤的振动信号来判断是否漏水。
常用的传感器有接触式振动传感器和无接触式激光光纤传感器等。
在检测过程中，需要注意传感器的位置和方向，以及摆放在稳定的基础上，避免产生误差。
3.水压探测法水压探测法是通过检测管道内的水压变化来判断是否漏水。
常用的检测仪器有水压计和电子压力传感器等。
在检测过程中，需要注意检测仪器的准确性和稳定性，并进行校准，以保证检测结果的准确性。
三、漏水探测标准地下管道漏水探测标准应包括漏水探测方法、仪器设备、检测标准和质量保证等方面的内容。
其中，漏水探测方法应根据实际情况进行选择，仪器设备应符合国家标准，并进行定期维护和检修，检测标准应明确具体的漏水指标和探测精度，质量保证应建立科学的质量管理体系，确保检测结果的准确性和可靠性。
总之，建立科学、规范的地下管道漏水探测标准，对于保障城市水资源的有效利用和公共安全具有重要意义。

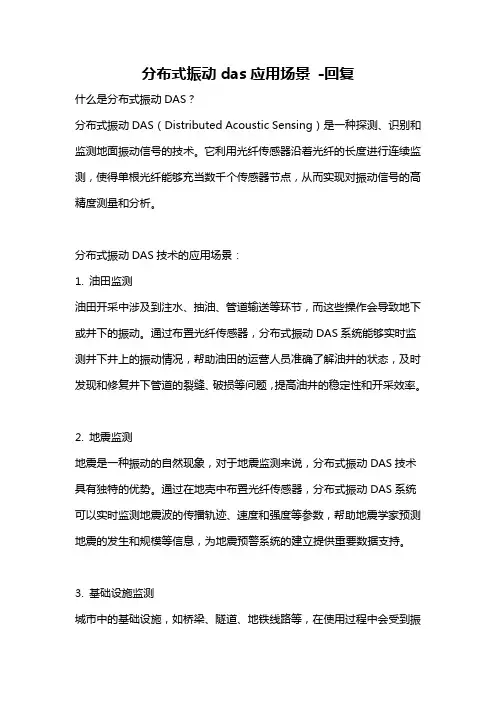

分布式振动das应用场景-回复什么是分布式振动DAS？分布式振动DAS（Distributed Acoustic Sensing）是一种探测、识别和监测地面振动信号的技术。
它利用光纤传感器沿着光纤的长度进行连续监测，使得单根光纤能够充当数千个传感器节点，从而实现对振动信号的高精度测量和分析。
分布式振动DAS技术的应用场景：1. 油田监测油田开采中涉及到注水、抽油、管道输送等环节，而这些操作会导致地下或井下的振动。
通过布置光纤传感器，分布式振动DAS系统能够实时监测井下井上的振动情况，帮助油田的运营人员准确了解油井的状态，及时发现和修复井下管道的裂缝、破损等问题，提高油井的稳定性和开采效率。
2. 地震监测地震是一种振动的自然现象，对于地震监测来说，分布式振动DAS技术具有独特的优势。
通过在地壳中布置光纤传感器，分布式振动DAS系统可以实时监测地震波的传播轨迹、速度和强度等参数，帮助地震学家预测地震的发生和规模等信息，为地震预警系统的建立提供重要数据支持。
3. 基础设施监测城市中的基础设施，如桥梁、隧道、地铁线路等，在使用过程中会受到振动的影响，而这些振动可能会导致结构的破坏和故障。
通过布置光纤传感器，分布式振动DAS系统可以实时监测这些基础设施的振动情况，及时发现结构的变形和破损，提供预警和保护措施，确保公共基础设施的安全性和稳定性。
4. 交通流量监测在城市交通监控中，分布式振动DAS技术也能够发挥重要作用。
通过将光纤传感器沿道路或铁路布置，分布式振动DAS系统可以实时监测交通流量的情况，包括车辆的数量、速度和车辆之间的间隔等参数。
这些数据对于交通规划和指导具有重要意义，可以帮助交通管理部门优化交通信号灯的设置和路况指引，提高城市交通流动性和运输效率。
5. 管道监测分布式振动DAS技术还可以应用于管道的监测。
在石油、天然气等管道运输中，管道的破裂或泄漏会导致油气泄漏和环境污染等严重后果。
通过布置光纤传感器，分布式振动DAS系统可以实时监测管道的振动情况，及时发现管道的异常振动，帮助相关部门及时进行维修和修复，确保管道的安全运输。

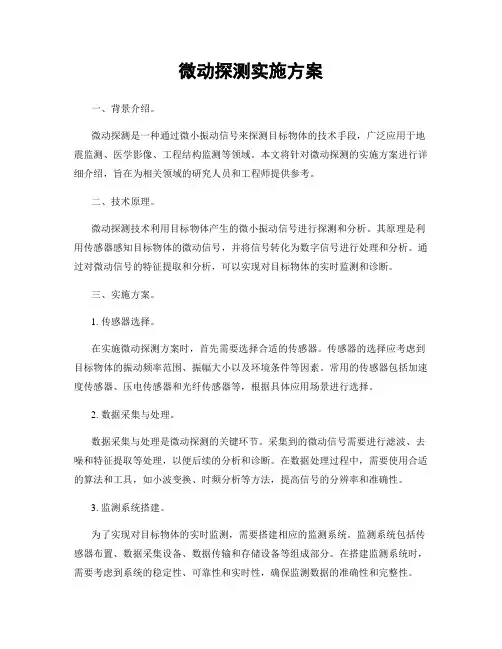

微动探测实施方案一、背景介绍。
微动探测是一种通过微小振动信号来探测目标物体的技术手段，广泛应用于地震监测、医学影像、工程结构监测等领域。
本文将针对微动探测的实施方案进行详细介绍，旨在为相关领域的研究人员和工程师提供参考。
二、技术原理。
微动探测技术利用目标物体产生的微小振动信号进行探测和分析。
其原理是利用传感器感知目标物体的微动信号，并将信号转化为数字信号进行处理和分析。
通过对微动信号的特征提取和分析，可以实现对目标物体的实时监测和诊断。
三、实施方案。
1. 传感器选择。
在实施微动探测方案时，首先需要选择合适的传感器。
传感器的选择应考虑到目标物体的振动频率范围、振幅大小以及环境条件等因素。
常用的传感器包括加速度传感器、压电传感器和光纤传感器等，根据具体应用场景进行选择。
2. 数据采集与处理。
数据采集与处理是微动探测的关键环节。
采集到的微动信号需要进行滤波、去噪和特征提取等处理，以便后续的分析和诊断。
在数据处理过程中，需要使用合适的算法和工具，如小波变换、时频分析等方法，提高信号的分辨率和准确性。
3. 监测系统搭建。
为了实现对目标物体的实时监测，需要搭建相应的监测系统。
监测系统包括传感器布置、数据采集设备、数据传输和存储设备等组成部分。
在搭建监测系统时，需要考虑到系统的稳定性、可靠性和实时性，确保监测数据的准确性和完整性。
4. 数据分析与诊断。
通过对采集到的微动信号进行数据分析和诊断，可以实现对目标物体的状态监测和故障诊断。
数据分析方法包括时域分析、频域分析、统计分析等，通过对信号特征的提取和比对，可以实现对目标物体的健康状态进行评估和预测。
四、应用领域。
微动探测技术在地震监测、结构健康监测、医学影像等领域有着广泛的应用前景。
通过实施微动探测方案，可以实现对目标物体的实时监测和诊断，为相关领域的研究和应用提供技术支持。
五、总结。
微动探测技术作为一种重要的监测和诊断手段，具有广泛的应用前景。
在实施微动探测方案时，需要选择合适的传感器、搭建监测系统、进行数据采集与处理等关键步骤，以实现对目标物体的实时监测和诊断。

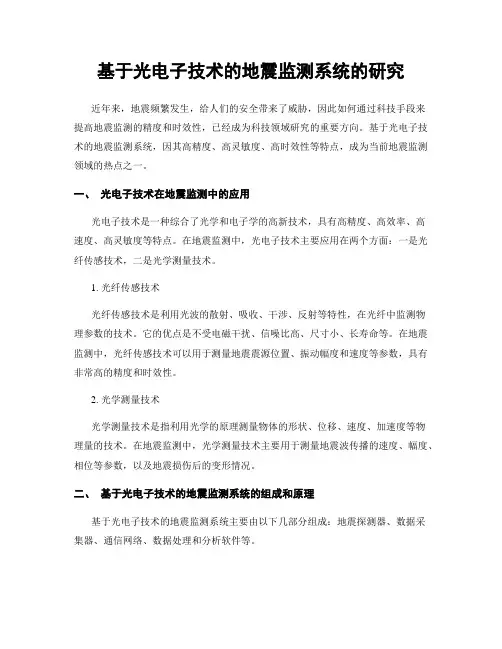

基于光电子技术的地震监测系统的研究近年来，地震频繁发生，给人们的安全带来了威胁，因此如何通过科技手段来提高地震监测的精度和时效性，已经成为科技领域研究的重要方向。
基于光电子技术的地震监测系统，因其高精度、高灵敏度、高时效性等特点，成为当前地震监测领域的热点之一。
一、光电子技术在地震监测中的应用光电子技术是一种综合了光学和电子学的高新技术，具有高精度、高效率、高速度、高灵敏度等特点。
在地震监测中，光电子技术主要应用在两个方面：一是光纤传感技术，二是光学测量技术。
1. 光纤传感技术光纤传感技术是利用光波的散射、吸收、干涉、反射等特性，在光纤中监测物理参数的技术。
它的优点是不受电磁干扰、信噪比高、尺寸小、长寿命等。
在地震监测中，光纤传感技术可以用于测量地震震源位置、振动幅度和速度等参数，具有非常高的精度和时效性。
2. 光学测量技术光学测量技术是指利用光学的原理测量物体的形状、位移、速度、加速度等物理量的技术。
在地震监测中，光学测量技术主要用于测量地震波传播的速度、幅度、相位等参数，以及地震损伤后的变形情况。
二、基于光电子技术的地震监测系统的组成和原理基于光电子技术的地震监测系统主要由以下几部分组成：地震探测器、数据采集器、通信网络、数据处理和分析软件等。
地震探测器是光电子技术在地震监测领域的核心部件，它采用光电效应、光学干涉和光纤传感等技术，对地震波进行检测和测量。
数据采集器则负责将地震探测器采集到的数据进行整合和传输，实现实时监测功能。
通信网络主要负责将地震监测系统和远程监测中心进行联通，方便监测数据的共享和传输。
数据处理和分析软件则对采集到的数据进行处理和分析，提取有用的信息，为地震预警和防治提供决策依据。
基于光电子技术的地震监测系统的原理是：地震探测器通过利用光学干涉和光纤传感技术，测量地震波传输过程中的位移、速度、加速度等参数，并通过数据采集器采集数据。
数据处理和分析软件通过对采集的数据进行处理和分析，反演地震事件的震源位置、震级、震源机制等信息，并对地震预警和应急响应进行提醒和分析。
