高中物理选修3-4知识点汇总一、用单摆测重力加速度实验误区警示①摆线不能过长或过短或易伸长，摆长应是选点到球心间的距离。
摆球用密度大、直径小的金属球。
②摆球摆动时应使偏角不超过10°，且在同一竖直面内，不要形成圆锥摆，摆动中悬点不能松动。
③累积法测周期时，应从最低位置开始计时和记录全振动次数。
④使用秒表方法是三次按按钮：一是“走时”，二是“停止”，三是“复零”。
读数：先读分钟刻度（包括半分钟），再读秒针刻度（最小刻度为0.1 s，不再估读）。
⑤处理数据时，采用图象法，画出T–L图象，求得直线的斜率k，即有g=4π2/k。
二、振动图象和波动图象异同点比较三、波特有的现象①波的叠加：当两列波相遇时，每列波将保持原有的特性，即频率、振幅、波长、波速及振动方向不变，继续按原来的方向传播，他们互不干扰。
在两列波的重叠区域内，介质中的质点同时参与两种振动，其振动的位移等于两列波分别引起的位移的矢量和。
②波的干涉与波的衍射的比较③多普勒效应多普勒效应是指由于波源与观察者之间有相对运动，观察者单位时间内接受到的波的个数发生了变化，出现了观测频率与波源频率不同的现象。
对机械波来说，所谓的运动或静止都是相对于介质而言的。
A．当观察者和波源有一个静止，另一个靠近静止者，观察者单位时间内接收到的波的个数增多了，观察到的波的频率就会变大。
B．当观察者和波源有一个静止，另一个远离静止者，观察者单位时间内接收到的波的个数变少了，观察到波的频率就会变小。
但要注意一点，波源和观察者只有相对运动才能观察到多普勒效应，如果波源和观察者以相同的速度运动，观察者是观测不到多普列效应的。
四、波的多解造成波动问题多解的主要因素（1）周期性①时间周期性：时间间隔u周期的关系不明确；②空间周期性：波传播距离与波长的关系不明确。
（2）双向性①传播方向双向性：波的传播方向不确定；②振动方向双向性：质点振动方向不明确。
（3）对称性波源的振动，要带动它左右相邻质元的振动，波向左右两方向传播。

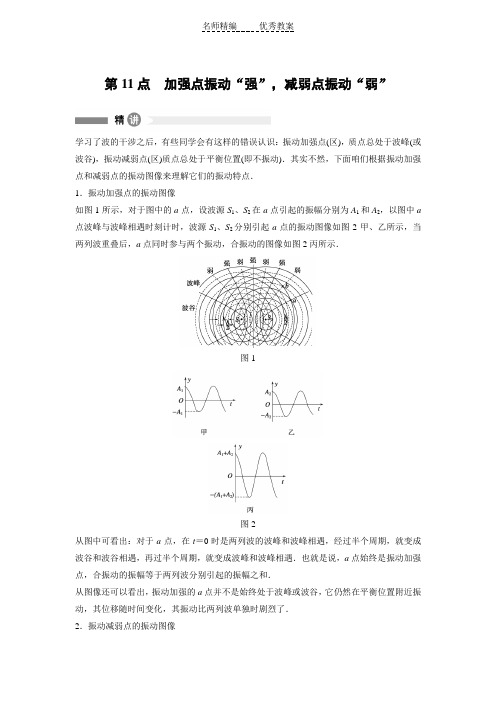

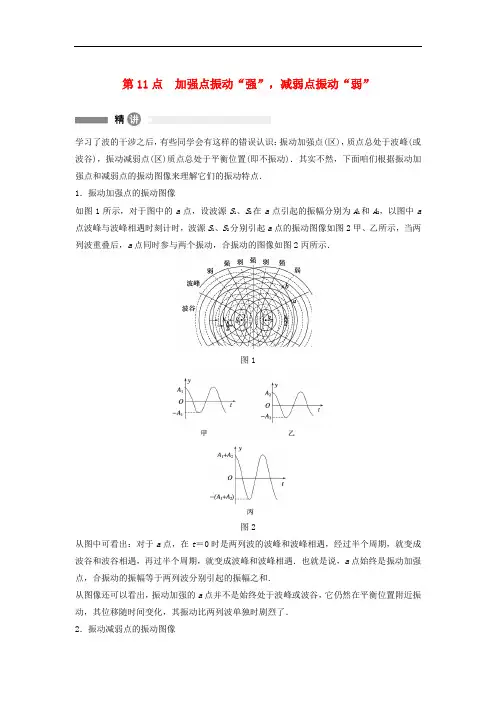

第11点加强点振动“强”，减弱点振动“弱”学习了波的干涉之后，有些同学会有这样的错误认识：振动加强点(区)，质点总处于波峰(或波谷)，振动减弱点(区)质点总处于平衡位置(即不振动)．其实不然，下面咱们根据振动加强点和减弱点的振动图像来理解它们的振动特点．1．振动加强点的振动图像如图1所示，对于图中的a点，设波源S1、S2在a点引起的振幅分别为A1和A2，以图中a 点波峰与波峰相遇时刻计时，波源S1、S2分别引起a点的振动图像如图2甲、乙所示，当两列波重叠后，a点同时参与两个振动，合振动的图像如图2丙所示．图1图2从图中可看出：对于a点，在t＝0时是两列波的波峰和波峰相遇，经过半个周期，就变成波谷和波谷相遇，再过半个周期，就变成波峰和波峰相遇．也就是说，a点始终是振动加强点，合振动的振幅等于两列波分别引起的振幅之和．从图像还可以看出，振动加强的a点并不是始终处于波峰或波谷，它仍然在平衡位置附近振动，其位移随时间变化，其振动比两列波单独时剧烈了．2．振动减弱点的振动图像如图1所示，以波源S1、S2分别将波峰、波谷传给减弱点b时刻开始计时，波源S1、S2分别引起b点的振动图像如图3甲、乙所示，当两列波重叠后，b点同时参与两个振动，合振动的图像如图3丙所示．图3从图像可以看出，在t＝0时，b点是一列波(S1)的波峰和另一列波(S2)的波谷相遇，经过半个周期，就变成一列波(S1)的波谷和另一列波(S2)的波峰相遇，在这一点两列波引起的合振动始终是减弱的，质点振动的振幅等于两列波的振幅之差．从图像还可以看出，振动减弱的b点并不是不振动，只是振幅最小，等于两列波的振幅之差．只有当两列波的振幅相等时，振动减弱的质点才不振动．对点例题如图4所示是水波干涉的示意图，S1、S2是两波源，A、D、B三点在一条直线上，两波源的频率相同，振幅相等，则下列说法正确的是()图4A．A点一直在波峰，B点一直在波谷B．B点一会儿在波峰，一会儿在波谷C．C点一会儿在波峰，一会儿在波谷D．D点一会儿在波峰，一会儿在波谷解题指导在波的干涉中，振动加强区域里的质点总在自己的平衡位置两侧做简谐振动，只是质点的振幅较大，为A1＋A2.本题中由于A1＝A2，故振动减弱区的质点并不振动，C点是波峰与波谷相遇，为减弱点，故C点不振动．而此时A点是波峰与波峰相遇，是加强点，B 点是波谷与波谷相遇，是加强点，又A、D、B三点在一条振动加强线上，这条线上任一点的振动都是加强的，故此三点都为加强点，故此三点都是一会儿在波峰，一会儿在波谷．答案BD易错警示要切实理解好振动加强和振动减弱的含义是解决本题的关键．振动加强和振动减弱是针对振幅而不是位移而言的．若认为只有干涉图样上波峰和波峰、波谷和波谷相遇的点才是振动加强的点，波峰和波谷相遇的点为振动减弱的点，可能漏选D.若误认为加强点永远位于波峰，减弱点永远位于波谷，会误选A.1．如图5所示，甲、乙两平面波是振幅相同的相干波，甲波沿x轴正方向传播，乙波沿y 轴正方向传播．图中实线表示某一时刻的波峰位置，虚线表示波谷位置．对图中正方形中央的a、b、c、d四点的振动情况，下列判断正确的是()图5A．a、b点振动加强，c、d点振动减弱B．a、c点振动加强，b、d点振动减弱C．a、d点振动加强，b、c点振动减弱D．a、b、c、d四点的振动都加强答案 B解析当两列波产生干涉现象时，会形成加强区与减弱区彼此相间的稳定的干涉图样．在题图中设A、B、C、D四点处在实线的交点，即波峰与波峰相遇，都是加强点，又由于甲、乙两列波分别沿x轴正方向和y轴正方向传播，所以BD决定的直线为加强线，过A、C且平行于BD的两条直线也应是加强线．由图不难看出，a、c点处在振动加强区，b、d点处在振动减弱区．2．如图6所示，S1、S2是振动情况完全相同的两个机械波波源，振幅为A.a、b、c三点分别位于S1、S2连线的中垂线上，且ab＝bc.某时刻a是两列波波峰的相遇点，c是两列波波谷的相遇点，则()图6A．a处质点的位移始终为2AB．c处质点的位移始终为－2AC．b处质点的振幅为2AD．c处质点的振幅为2A答案CD解析由于a是两列波波峰的相遇点，c是两列波波谷的相遇点，所以a点和c点均为振动加强的点．但是，只要a点和c点有振动，位移就有变化．a、c两点的振幅为2A，不等于说a、c两点的位移始终为2A或－2A，选项A、B错误．b点位于S1、S2的中垂线上，S1、S2传到b点的振动同步，所以b点也是振动加强的点，实际上在S1S2连线的中垂线上的任何点都是振动加强的点，选项C、D正确．。

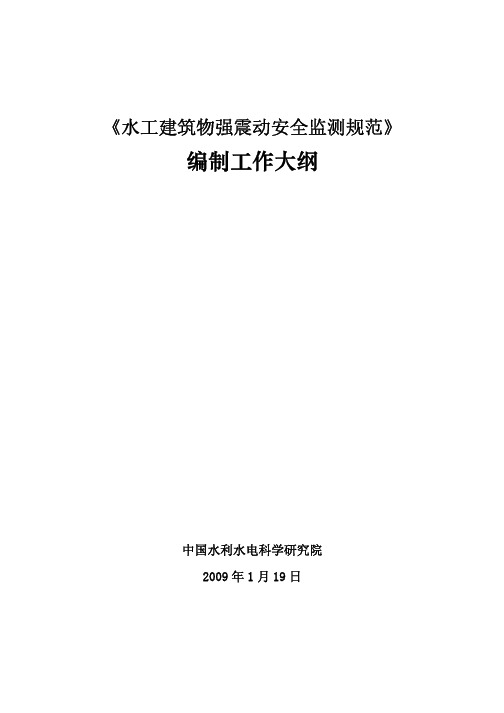

《水工建筑物强震动安全监测规范》编制工作大纲中国水利水电科学研究院2009年1月19日目录一、编制的目的和必要性 (3)（一）编制标准的理由和目的 (3)为了规范我国水工建筑物强震动安全监测技术工作，以及为确定抗震设计地震动参数和地震烈度提供定量资料，通过强震记录的及时处理分析做出震害评估，采取相应的应急措施，减轻和防止水工震害的进一步扩展和次生灾害的发生，特制定本标准。
(3)（二）编制标准的必要性 (3)二、编写依据和国内相关标准 (4)（一）编写依据 (4)（二）国内相关规定 (4)三、适用范围 (4)四、规范的主要内容 (5)一、总则 (5)二、术语和定义 (6)三、监测台阵布置 (6)四、监测系统组成与技术要求 (7)五、监测系统的测试、安装与验收 (9)六、监测系统的管理与维护 (12)七、加速度记录的处理分析 (14)五、工作内容与计划安排 (16)（一）总体计划 (16)一、编制的目的和必要性（一）编制标准的理由和目的为了规范我国水工建筑物强震动安全监测技术工作，以及为确定抗震设计地震动参数和地震烈度提供定量资料，通过强震记录的及时处理分析做出震害评估，采取相应的应急措施，减轻和防止水工震害的进一步扩展和次生灾害的发生，特制定本标准。
（二）编制标准的必要性为了贯彻执行《中华人民共和国防震减灾法》和《水库大坝安全条例》，并与《水工建筑物抗震设计规范》配套使用，使我国的水工建筑强震安全监测技术工作的设计、施工、管理有章可循，迫切需要总结我国近40年的强震安全监测的经验，编制出水利部《水工建筑物强震安全监测技术规范》。
我国是一个多地震国家，而西部是我国主要的地震区，地震的烈度和频度都相当高，上述这些水工建筑物的设计烈度都高达8度和9度，在如此高烈度区修建300m级高坝，其地震工况多成为设计中的控制工况，且目前世界上也尚无先例可循。
由于这些高坝大库，一旦遭受强震失事，其次生灾害是极端严重的，因此加强水工建筑物强震监测工作十分必要。

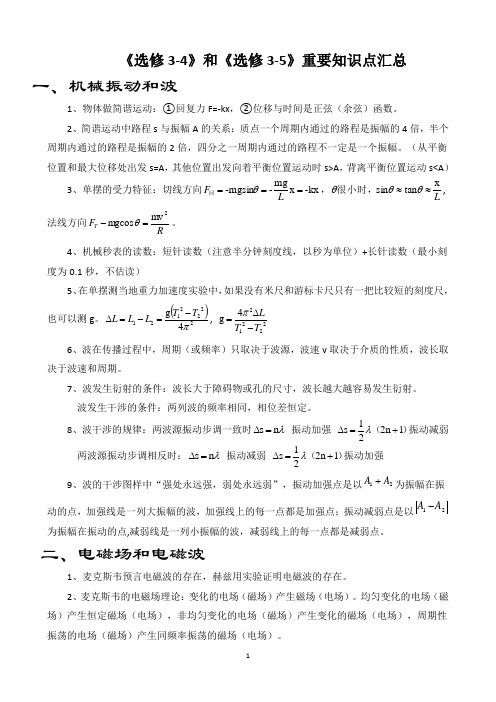

《选修3-4》和《选修3-5》重要知识点汇总一、机械振动和波1、物体做简谐运动：①回复力F=-kx ，②位移与时间是正弦（余弦）函数。
2、简谐运动中路程s 与振幅A 的关系：质点一个周期内通过的路程是振幅的4倍，半个周期内通过的路程是振幅的2倍，四分之一周期内通过的路程不一定是一个振幅。
（从平衡位置和最大位移处出发s=A ，其他位置出发向着平衡位置运动时s>A ，背离平衡位置运动s<A ）3、单摆的受力特征：切线方向-kx x mg --mgsin ===L F θ回，Lx tan sin ≈≈θθθ很小时，,法线方向R F T 2mv mgcos =-θ。
4、机械秒表的读数：短针读数（注意半分钟刻度线，以秒为单位）+长针读数（最小刻度为0.1秒，不估读）5、在单摆测当地重力加速度实验中，如果没有米尺和游标卡尺只有一把比较短的刻度尺，也可以测g 。
()22221214g πT T L L L -=-=∆, 222124g T T L -∆=π 6、波在传播过程中，周期（或频率）只取决于波源，波速v 取决于介质的性质，波长取决于波速和周期。
7、波发生衍射的条件：波长大于障碍物或孔的尺寸，波长越大越容易发生衍射。
波发生干涉的条件：两列波的频率相同，相位差恒定。
8、波干涉的规律：两波源振动步调一致时λn s =∆ 振动加强 ）（1n 221s +=∆λ振动减弱 两波源振动步调相反时：λn s =∆ 振动减弱 ）（1n 221s +=∆λ振动加强 9、波的干涉图样中“强处永远强，弱处永远弱”，振动加强点是以21A A +为振幅在振动的点，加强线是一列大振幅的波，加强线上的每一点都是加强点；振动减弱点是以21A A -为振幅在振动的点,减弱线是一列小振幅的波，减弱线上的每一点都是减弱点。
二、电磁场和电磁波1、麦克斯韦预言电磁波的存在，赫兹用实验证明电磁波的存在。
2、麦克斯韦的电磁场理论：变化的电场（磁场）产生磁场（电场）。
地震复习基础知识名词1.假频：某⼀频率的连续信号在离散取样时，由于取样频率⼩于信号频率的两倍，于是在连续信号的每⼀个周期内取样不⾜两个，取样后变成另⼀种频率的新信号，此乃假频。
2.频谱分析：利⽤傅⽴叶⽅法来对振动信号进⾏分解并进⽽对它进⾏研究和处理的⼀种过程。
3.多次波：海⽔表⾯和海底⾯之间或地表与强反射⾯之间产⽣的多次反射。
4.观测系统：地震波的激发点与接受点的相互位置关系。
5.亮点技术：利⽤反射波振幅法检测油⽓的⼀种⽅法技术。
亮点：指地震剖⾯上振幅明显增强的同相轴。
6.A VO技术：Amplitude Versus Offset 利⽤CDP道集资料分析反射波振幅随炮间距的变化规律，估算界⾯的弹性参数伯松⽐，进⼀步推断底层的岩性和含油⽓情况。
7.相对振幅保持处理：保持反射波的相对振幅关系不变进⾏资料处理的过程。
8.真振幅恢复：从地⾯检波器记录到的振幅中消去波前扩张和吸收因素的影响，使其恢复到仅与地下反射系数⼤⼩有关的真振幅值。
9.剩余时差：将某个波按⽔平截⾯⼀次反射波作动校正后的反射时间与共中⼼点处的⾃激⾃收时间之差。
10.菲涅尔带（下P25）：若在界⾯上O点（激发点）两侧的C、c点产⽣的绕射⼦波与在o点产⽣的绕射⼦波到达O点的时差为T/2，则认为C、c以内的点产⽣的绕射⼦波在O点是加强的，Cc以外的不再互相加强，则以O为圆⼼，Oc为半径在反射界⾯上作出的圆的范围即为O点产⽣在波界⾯上的（第⼀）菲涅尔带。
菲涅尔带半径|Oc|=（0.5λh）1/211.速度谱：某时刻地震波能量扫描相对速度的变化关系曲线为该时刻的⼀条速度谱线，将所有的谱线按时间集中在v-t坐标系中得到该道集的速度谱线集合即为速度谱。
12.地震组合法：⼀种利⽤有效波和⼲扰波在传播⽅向上的差别来压制⼲扰波的⽅法，有检波器组合、震源组合和室内混波。
13.共反射点叠加法：野外采⽤多次覆盖的观测系统，室内处理采⽤⽔平叠加法，最终得到⽔平叠加剖⾯，这⼀整套⼯作即为共反射点叠加法。

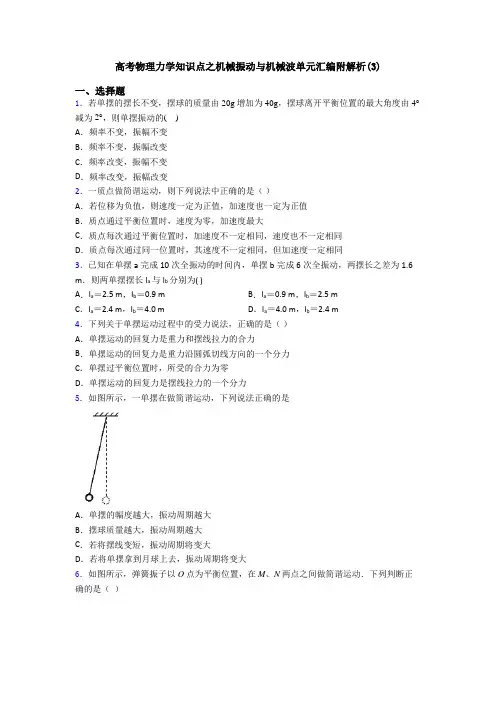

高考物理力学知识点之机械振动与机械波单元汇编附解析(3)一、选择题1．若单摆的摆长不变，摆球的质量由20g增加为40g，摆球离开平衡位置的最大角度由4°减为2°，则单摆振动的( )A．频率不变，振幅不变B．频率不变，振幅改变C．频率改变，振幅不变D．频率改变，振幅改变2．一质点做简谐运动，则下列说法中正确的是（）A．若位移为负值，则速度一定为正值，加速度也一定为正值B．质点通过平衡位置时，速度为零，加速度最大C．质点每次通过平衡位置时，加速度不一定相同，速度也不一定相同D．质点每次通过同一位置时，其速度不一定相同，但加速度一定相同3．已知在单摆a完成10次全振动的时间内，单摆b完成6次全振动，两摆长之差为1.6 m．则两单摆摆长l a与l b分别为( )A．l a＝2.5 m，l b＝0.9 m B．l a＝0.9 m，l b＝2.5 mC．l a＝2.4 m，l b＝4.0 m D．l a＝4.0 m，l b＝2.4 m4．下列关于单摆运动过程中的受力说法，正确的是（）A．单摆运动的回复力是重力和摆线拉力的合力B．单摆运动的回复力是重力沿圆弧切线方向的一个分力C．单摆过平衡位置时，所受的合力为零D．单摆运动的回复力是摆线拉力的一个分力5．如图所示，一单摆在做简谐运动，下列说法正确的是A．单摆的幅度越大，振动周期越大B．摆球质量越大，振动周期越大C．若将摆线变短，振动周期将变大D．若将单摆拿到月球上去，振动周期将变大6．如图所示，弹簧振子以O点为平衡位置，在M、N两点之间做简谐运动．下列判断正确的是（）A．振子从O向N运动的过程中位移不断减小B．振子从O向N运动的过程中回复力不断减小C．振子经过O时动能最大D．振子经过O时加速度最大7．下列说法正确的是（）A．物体做受迫振动时，驱动力频率越高，受迫振动的物体振幅越大B．医生利用超声波探测病人血管中血液的流速应用了多普勒效应C．两列波发生干涉，振动加强区质点的位移总比振动减弱区质点的位移大D．遥控器发出的红外线波长比医院“CT”中的X射线波长短8．在平静的水面上激起一列水波，使漂浮在水面上相距6.0m的小树叶a和b发生振动，当树叶a运动到上方最大位移处时，树叶b刚好运动到下方最大位移处，经过1.0s后，树叶a的位移第一次变为零。

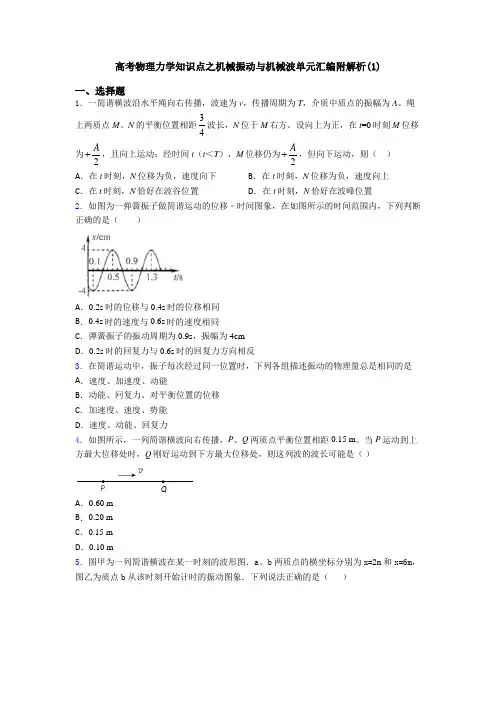

高考物理力学知识点之机械振动与机械波单元汇编附解析(1)一、选择题1．一简谐横波沿水平绳向右传播，波速为v ，传播周期为T ，介质中质点的振幅为A 。
