采煤工作面设备参数

MG300/730-WD电牵引采煤机技术要求山西方山金晖凯川煤业有限公司对5105工作面生产用采煤机提出以下技术要求：配套设备1.采煤机：MG300/730-WD 1台 2、运输机：SGZ764/5003、支架：ZY4400/20/42一、主要技术参数1、采高： 3.1-4.2m2、机面高度： 1564mm3、中部卧底量： 290mm4、适应工作面倾角：≦25°5、供电电压： 1140V6、总装机功率： 730kW7、截割电机功率：300kW×2 8、牵引电机功率： 55kW×2 9、泵站电机功率：20kW 10、滚筒类型：镐型截齿强力滚筒11、滚筒直径：φ2000mm 12、滚筒截深/宽度：630/686mm13、牵引速度： 0-7.7-12.8m/min二、主要技术性能要求：1.采煤机机械和液压等部分技术性能的要求（1）、整机为多电机驱动，横向布置抽屉式结构；主机架为钢铸焊结构（三段楔形燕尾槽定位高强度螺栓联接，偏心螺母紧固。

主机架在采空侧敞开，分为五个腔室，分别安装左、右牵引传动部、泵站、高压箱、控制箱。

各部件的安装均可单独进行，部件间没有动力传递和连接，左、右摇臂及电机，左右内、外牵引部及电机、调高油缸可左右互换，采煤机上所有七个反力、牵引力、采煤机的限位、导向作用力均由主机架承受。

采煤机采用无链电牵引交流变频调速，具有恒功率自动调速功能，正常割煤速度能够在0-7.7m/min范围内调节，空载最大速度12.8m/min，最大牵引力750kN.（2）、采煤机配套销排节距126mm。

（3）、采用凯南麦特公司生产的镐型强力滚筒φ2000×630/686（4）、采煤机内、外喷雾可靠有效。

水、油路系统的主要原件集中在集成块上，以减少管路连接。

水、油路的管路连接采用KJ系列快插接头，进水口接头为KJ25.（5）、采煤机采用内外喷雾，进水压力7MPa，流量320L/min，由喷雾泵站供水，保证喷雾系统更加可靠、有效。

XXXXXX露天煤矿作业规程工程名称：工程地址：编制单位：编制日期：作业规程报审表工程名称：编号：XXXXXXX露天煤矿作业规程工程名称：工程地址：编制单位：编制人员：技术负责人：编制日期：采煤作业规程本项目部依据露天煤矿常规施工方法，并结合我矿的实际情况，按照海华煤炭可行性研究报告的要求，采用采煤设备为单斗液压挖掘机，辅助采煤设备为前装机，采煤作业时规程如下：（一）采煤工作面主要技术参数1. 采煤台阶高度：采煤台阶高度按煤层厚度自然划分，煤层厚度平均为6.05米；2. 采煤工作台阶坡面角：65°；3. 采掘带宽度：10米；4. 采煤路面宽度：10米；5.采煤工作面最小平盘宽度：30米；6. 采煤工作面工作线长度：615米；7. 采煤工作面纵向运输坡度：<8％.（二）采煤方法1. 煤层顶板的矸石由前装载机浮推堆积后装车运到排土场，人工清扫处理。

2．煤层顶板清扫后由液压挖掘机采装装车运到煤场，液压挖掘机在采装时距煤层底板（0~0.2m）处开挖留下的薄煤层由前装载机浮推处理以保证煤质；3. 在采煤工作面遇到采空区时严格执行矿发《采空区安全技术措施》作业，设专人负责指挥把采空区的火煤用水车消灭处理后装车运到煤场单收；（三）采煤作业要求1. 采完后的掌子面20m内凸凹不超过0.5m，应保持平顺，工作帮采完一幅后，不得出现凸凹超过1m的豁口，不得出现凸出1m以上的伞岩，台阶坡面角不超过65°；2. 严格按规定采宽10m开采；3. 液压挖掘机采用端工作面时，挖掘机回转角不能大于120°；4. 严禁液压挖掘机挖斗在自卸汽车驾驶室上方经过；5. 雨天作业工作平盘保持排水沟畅通，工作面无积水；6. 采完后的掌子面有采空区时用沙土充填浇灌采空区燃烧点保持无明火；（四）安全技术组织措施1. 安排好各工种的安全规程学习和考试；2. 督促各施工队做好各工种作业人员的安全教育；3. 进行定期和不定期的规程落实、执行情况的检查和抽查；4. 本作业规程的学习落实必须做到不漏人。

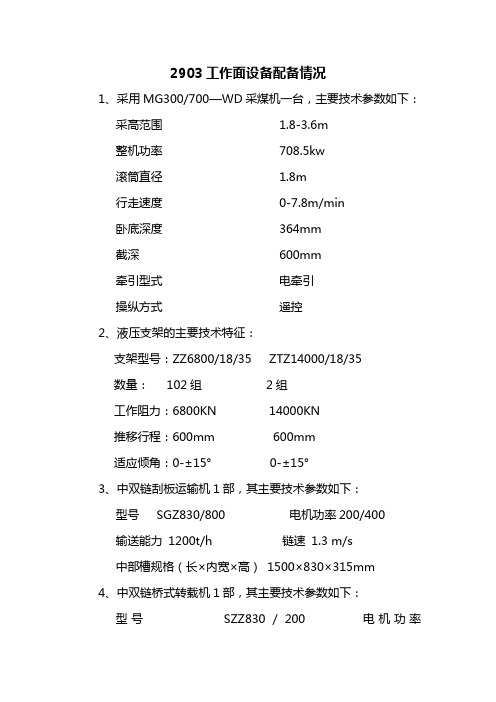

2903工作面设备配备情况1、采用MG300/700—WD采煤机一台，主要技术参数如下：采高范围 1.8-3.6m整机功率 708.5kw滚筒直径 1.8m行走速度 0-7.8m/min卧底深度 364mm截深 600mm牵引型式电牵引操纵方式遥控2、液压支架的主要技术特征：支架型号：ZZ6800/18/35 ZTZ14000/18/35数量： 102组 2组工作阻力：6800KN 14000KN推移行程：600mm 600mm适应倾角：0-±15° 0-±15°3、中双链刮板运输机1部，其主要技术参数如下：型号 SGZ830/800 电机功率200/400输送能力 1200t/h 链速 1.3 m/s中部槽规格（长×内宽×高） 1500×830×315mm4、中双链桥式转载机1部，其主要技术参数如下：型号 SZZ830／200 电机功率 100/200kw输送能力 1500t/h 链速 1.62m/s5、锤式破碎机1部，其主要技术参数如下：型号 PLM-1500 电机功率 150 kw主轴转速 374 r/min 锤头数 8个6、最大控顶距5.2米，最小控顶距4.6米。

7、皮带运输机：DTL100/80/2*200(1部)，DTJ100/63/2*75(2部)。

1906工作面设备配备情况1、选用MG300/700—WD采煤机一台，主要技术参数如下：采高范围 1.8~3.6m整机功率 700kw滚筒直径 1.8m滚筒转速 0~7.8m/min卧底深度 364mm截深 800mm牵引型式电牵引操纵方式遥控2、液压支架的主要技术特征：支架型号：ZY5600/14/29 ZZ14000/14/30数量： 134组 2组工作阻力：5600KN 14000KN推移行程：600mm 600mm适应倾角：0~±15° 0~±15°3、中双链刮板运输机1部，其主要技术参数如下：型号 SGZ764/630 电机功率 2×315kw输送能力 1200t/h 链速 1.3 m/s中部槽规格（长×内宽×高） 1500×730×365mm4、中双链桥式转载机1部，其主要技术参数如下：型号 SZZ830／200 电机功率 200kw 输送能力 1500t/h 链速 1.62m/s 5、锤式破碎机1部，其主要技术参数如下：型号 PLS1500 电机功率 150 kw 主轴转速 374 r/min 锤头数 8个6、最大控顶距4.8米，最小控顶距4.2米。

7LS-06（LWS579）采煤机技术参数1.大修开工时间2006.10.25竣工时间2007.1.15金额8844445.45累计过煤量786万吨. 主要参数见附图5000018263/5000018264生产能力：5450吨/小时截割高度：5423mm电压：3300±12% V频率：50Hz总装机功率：1860kW截割电机功率：750kW交流牵引电机功率：110kW显示语言：英文屏幕，英文/中文显示操作方式：远程控制急停方式：跳闸急停采煤机起动前的警报信号：水预警，机器起动前喷水雾。

工作条件工作面倾角：100巷道倾角：小于等于90煤层综合强度(Mpa)：40Mpa大修周期(按产量计算)：500万吨采煤机寿命(按产量计算)：大于20百万吨2．2采煤机尺寸和重量摇臂在水平时的两滚筒中心距：14051mm宽度：1470mm高度：2017mm总重：98000kg2．3与采煤机配套的刮板机运输机类型：3×700kW&3×855kW溜槽尺寸(长×宽×高)：1750×1000×348mm运输机高度：351mm过煤高度：1071mm卧底量：398mm驱动框架与采煤机截割滚筒的间隙：运输端(48mm链条)165mm回送端(48mm链条)119mm2．4截割部2.4.1变速箱类型：摇臂厂家：JOY公司摇臂壳体结构：优质合金钢铸件减速等级：正齿轮和双行星减速齿轮精度：AGMA Q10轮齿表面硬度：57－62RC长度：3005mm摆动角度：＋50.50/-14.40润滑方式：自润滑摇臂油缸布置方式和主要技术参数大体布置图见：图No.5000011135推力：1164kN拉力：909kN内径：320mm行程：762mm闭合长度：1388mm伸展长度：2150mm大修周期（按产量计算）：500万吨寿命（按产量计算）：1750万吨总重：791kg2.4.2截割滚筒类型：JOY设计厂家：JOY公司转速：31转/分直径：2700mm有效截深：865mm寿命（按产量计算）：450万吨总重：5535kg2.4.3截齿类型：圆锥形，柄长35mm，U92KHD厂家：用户提供数量：56材料：用户提供硬度：用户提供截齿布置方式：4叶片，2齿/线2.4.4齿套类型：J35厂家：JOY公司数量：56材料：8640模锻钢硬度：40-45Rc2.4.5齿座类型：J35厂家：JOY公司数量：56材料：8637模锻钢硬度：363Bhn耐磨性能：硬焊接面寿命（按产量计算）：200万吨或根据截齿的布置可达到滚筒的寿命2.4.6消尘系统（内外喷雾系统分别列出）类型：内部截齿内喷向滚筒，外部在摇臂端部有J型喷雾块。

采煤机技术参数（掌石沟煤业）一、设备的名称及数量电牵引采煤机 1台；二、采煤机技术参数及要求1、主要技术参数适用于缓倾角、厚煤层长壁式一次采全高综采工作面，采高范围为2.5-4.5m,工作面倾角0-5゜。

2、配置要求1）采用多电机传动，电机横向布置、抽屉式结构的总体设计，具备较强截割硬煤、夹矸、和爬坡、过断层能力。

2）采用机截交流变频调速链轮销轨式无链牵引，具有恒功率自动调速功能，变频器使用进口产品。

3）主要大部件如左、右摇臂及其电机，左、右牵引传动箱及其电机，外牵引，调高油缸均可左右互换使用。

4）采煤机应具手控、电控和无线遥控功能，可以在采煤机中部或两端实现对采煤机的操作。

5）内、外喷雾均需满足中国煤炭安全规程规定的灭尘要求。

6）采煤机应具有完善的监测和保护，包括过截、过流、过压、三相电流不平衡和欠压保护；漏电、短路保护。

7）电机预埋温度传感器，实现对电机的温度监测和保护。

8）配置瓦斯监测显示和断电功能，设有采煤机闭锁输送机功能。

9）要求配有密封注油装置，并配有动力注油泵，油脂润滑的各部位采用集中润滑，并有废油排放出口。

10）电气设备应具有国家电气安全标准所规定的各种保护。

11）采煤机具有运行参数诸如速度、温度、压力、电压、电流、滚筒高度等信息采集、图文（具有中文）显示、报警功能。

12）采煤机具有故障自动诊断、处理、记忆储存、传输和微机控制功能。

13）采煤机预留远程集中控制接口。

14）支架电液控制系统对采煤机的要求。

（1）采煤机位置监测采用红外线方式。

对采煤机有如下要求：○1采煤机具有红外线发射器的安装位置，需保证该位置具有较好的防砸防护效果，红外线发射器与安装于支架上的红外线接收器之间无障碍物遮挡。

○2采煤机具有12V 200mA的直流电源并提供接口，为红外线发射器供电。

（2）若无法达到上述要求，采煤机位置监测还可采取无线方式。

无线方式对采煤机有如下要求：○1采煤机具有可靠的位置监测功能，采煤机机身具有RS485信号输出口，采用MODBUS RTU协议传输采煤机位置信息。

6 采煤工作面主要设备配套选型高产高效采煤工作面的落煤、装煤、运煤、支护等生产过程是一个系统工程，整个系统的先进和可靠，不仅取决于单机设备的先进性和可靠性，设备的合理选型和配套也是至关重要的。

“设备、选型、配套”三者缺一便不能收到综采工作面高产高效的成果。

因此，研制适用于高产高效矿井的综采设备，并按照建设高产高效矿井的条件和要求，合理地进行设备配套选型是高产高效矿井达标的关键。

我国煤层赋存条件类型多样，一部分煤层埋藏比较平稳、倾角不大(<20°)、厚度适中(1．5m~7m)，煤层和顶底板稳定性较好(非极软、极硬)，地质构造破坏较小，具有发展综采的有利条件；另一部分煤田则属难采煤层，其中包括倾角大于25°，煤层厚度小于1．5m，煤层和围岩极软或极硬，煤层构造复杂，被断层切割为小块等。

对于如此复杂的煤层条件，我国采煤工艺和装备呈多层次发展，高产高效矿井采煤工作面成套设备分为下列五种组合方式，均取得了显著的经济效果。

第一种是全套国产设备装备的高产高效综采工作面，其产量可以稳定在7000t ／d左右，年产200万t以上。

如铁法晓南煤矿，2000年综采工作面年产223万t，工作面效率127．59t／工，全矿年产242万t。

第二种是引进部分关键综采设备，如电牵引采煤机、重型刮板输送机、液压泵站、3．3kV变电站及供配电设备等，配以国产装有大流量阀组的液压支架和大运量带式输送机装备的高产高效综采工作面，达到日产7000t～10000t水平，年产200万t~300万t。

如兖州南屯煤矿、晋城古书院煤矿、潞安常村煤矿、大同燕子山煤矿和马脊梁煤矿、神华补连塔煤矿等。

1997年，兖州南屯煤矿综采队年产346．87万t，工作面效率达185 t／工；大同燕子山煤矿高产高效综采队年产221．69万t，工作面效率81．2 t／工；大同马脊梁煤矿综采队年产187．29万t，工作面效率为83．08 t／工。

MG400/930-WD技术参数采煤机技术规格1.整机技术性能指标：生产能力(t/h)：≥1500采高(m)： 1.8～3.8供电电压(V)： 3300供电频率(Hz) 50总装机功率(kw)： 2×400+2×50+30=930截割电机功率(kw)： 2×400交流牵引电机功率(kw)： 2×50菜单语言：中文操作方式：采机中部手控、采机两端电控、无线遥控急停方式：多点有无起动预警信号：有适应条件：采高1.8m～3.8m,煤层顶板中等稳定,底板不过于松软适应的工作面倾（°)：≤35°；工作面走向倾角（°): ≤±8°煤的单向抗压强度(Mpa) ：≥40可截割夹矸的单向抗压强度(Mpa) ：≥100大修周期(Mt)：≥5MT整机寿命(Mt)：≥20MT2.采煤机的重量和尺寸当摇臂处于水平位置时，两滚筒中心线间的距离(mm)：13120长度(mm)： 15620宽度(mm)： 2340高度(mm)： 1570总重量(kg)： 680003.截割部3.1摇臂型号： N03生产厂家：西安煤矿机械厂结构：两级直齿两级行星齿轮减速直摇臂形式减速级数： 4级齿轮精度： 8-7-7 GB10095-88齿的表面硬度(HB)： HRc58-62长度(mm)： 2500摆角(±°)：三机配套定调高范围(mm)： 1800～3800润滑方式：行星头与榣臂分箱油池飞溅润滑调高油缸的布置形式和技术参数：近水平位置；缸径×活塞杠直径×行程φ250×φ160×620 mm 大修周期(Mt)：≥4寿命(Mt)：≥16重量(t)： 83.2滚筒型式：镐形齿滚筒生产厂家：大同菲利浦斯转速(r.p.m)： 28直径(mm)：≥ 1800有效截深(mm)：≥ 800大修周期(Mt)：≥ 1.8寿命(Mt)：≥ 3重量(t)：≥ 4.53.3截齿类型： PT94生产厂家：大同菲利浦斯数量：按配套滚筒确定材料： 42CrMo硬度： HRC40~45截齿的排列方法：定向制造3.4齿套类型： PS90生产厂家：大同菲利浦斯数量：按配套滚筒确定材料： 42CrMo硬度： HRC40~453.5齿座类型： PB200生产厂家：大同菲利浦斯材料： 42CrMo硬度： HRC40~45抗磨性：优良寿命(Mt)：≥ 43.6灭尘系统(内外喷雾分别列出)类型：内外喷雾水量(l/min)： 160水压(Mpa)： 3.0喷嘴数量（个）：外喷雾每个摇臂8个喷嘴、内喷雾由滚筒定灭尘效果：达到2001版煤安要求3.7冷却方式和主要技术参数需要的水压和水量(Mpa、l/min)： 3 、100冷却水的排放方式：集中收集排放4.牵引部类型：交流变频调速齿轮销轨式生产厂家：西安煤矿机械厂最大牵引力(KN)： 680最大牵引速度(m/min)： 13.9最大牵引力时的牵引速度（m/min）： 8.3牵引力和牵引速度的关系曲线图：牵引恒功率自动调速能否根据刮板机运行功率自动调速：能冷却方式和它的主要技术参数：牵引电机水冷牵引部的尺寸(L×W×H mm)：2765×1400×1600牵引部重量(kg)： 6500大修周期(Mt)：≥4寿命(Mt)：≥165．牵引末级传动装置结构形式：三机配套定润滑方式：轴承润滑脂润滑齿轮模数： m＝40寿命(Mt)：≥36，采煤机的其它机械部分滑靴类型：导向滑靴平滑靴接触面积(mm2)： 23000 71500接触比压(Mpa)： 7.3 3.77.润滑润滑油的类型：N320齿轮油;N100液压油润滑方式：油箱飞溅润滑润滑脂的类型：ZL-3极压锂基润滑脂是否采用集中润滑方式：否8.电机8.1截割电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBCS-400额定功率(KW)： 400额定电压(V)： 3300额定电流(A) ： 83额定功率因数(cosΦ)：0.88额定转速(r.p.m)： 1470起动扭矩/额定扭矩： 2.2起动电流/额定电流： 5.5最大扭矩/额定扭矩： 2.4频率(Hz)： 50额定频率： 50绝缘等级： H接线方式： Y工作方式： SI防爆的类型和标准：ExdI防护等级： IP55冷却方式：定子水冷允许温升(℃) ：135℃温度预警、155℃停电机过热保护：PT100、JW2-160H温度节点制造标准：MT476-1996、GB3836.1-2000、GB3836.2-2000外形尺寸(L×W×H mm)：1115×805×1025重量(kg)： 2750寿命(Mt)：≥48.2破碎机电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBC3-150额定功率(KW)： 150额定电压(V)： 3300额定电流(A) ： 33额定功率因数(cosΦ)：0.86额定转速(r.p.m)：1470起动扭矩/额定扭矩：2.0起动电流/额定电流：5.5最大扭矩/额定扭矩：2.2频率(Hz)： 50额定频率(Hz)： 50绝缘等级： H接线方式： Y工作方式： S1防爆的类型和标准：ExdI、GB3836.1-2000防护等级： IP44冷却方式：水冷允许温升(℃) ： 135℃温度预警、155℃停电机过热保护：PT100、JW2-160H温度节点制造标准： MT476-1996外形尺寸（L×W×H mm）：825×595×892.5重量(kg)： 1102寿命(Mt)：≥48.3牵引电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBQYS-55额定功率(KW)： 55额定电压(V)： 380额定电流(A) ： 105额定功率因数(cosΦ)：0.87额定转速(r.p.m)： 1475起动扭矩/额定扭矩：2.0起动电流/额定电流：6.0最大扭矩/额定扭矩：2.2频率(Hz)： 0～50～83额定频率(Hz)： 50绝缘等级： H接线方式：△工作方式： SI防爆的类型和标准：ExdI防护等级： IP54冷却方式：定子水冷允许温升(℃) ： 135℃温度预警，155℃停电机过热保护：PT100 和JW2-135H温度节点制造标准：MT476-1996外形尺寸(L×W×H mm)：1035×470×470重量(kg)： 865寿命(Mt)：≥48.4泵电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBRB-20额定功率(KW)： 20额定电压(V)： 3300额定电流(A) ： 4.4额定功率因数(cosΦ)：0.86额定转速(r.p.m)： 1475起动扭矩/额定扭矩：2.1起动电流/额定电流：5.6最大扭矩/额定扭矩：2.2频率(Hz)： 50额定频率(Hz)： 50绝缘等级： H接线方式： Y工作方式： SI防爆的类型和标准：ExdI防护等级： IP44冷却方式：水冷允许温升(℃) ： 135℃温度预警，155℃停电机过热保护：PT100 和JW2-160H温度节点制造标准：MT476-1996、QJ/FDJ5018-2005外形尺寸(L×W×H mm)：790×￠400重量(kg)： 440寿命(Mt)：≥49.采煤机电控箱额定电压(V)： 3300v额定电流(A)： 290A控制电压(V)：160V,110V,24V保护类型：过零保护、截割、破碎、泵、牵引电机温度保护、瓦斯超限、牵引、破碎电机电流保护、截割、破碎电机绝缘保护、变频器保护、变压器温度保护、牵引电机和电控箱水流量保护保护设定值的范围：变压器温度135℃～160℃、其余135℃～155℃、电流保护1.2Ie接入电缆插头和插座的型号和规格：Victor公司A433.3KV.500A接入电缆的最大外径(mm)：ф80]I、ExdI防爆类型和标准： Exd[ib制造标准：GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、GB3836.4-2000、MT81、MT82、Q/XM156-2005大修周期(Mt)：4寿命(Mt)： 1610.变频器型号和类型：ACS800-01-0100-3 DTC（直接转矩）控制、主从应用宏生产厂家: 芬兰ABB公司额定功率(KW)： 2×75输入电压(V)：～380输入频率(Hz)： 50输出频率范围：0～50～100Hz11.遥控器：型号： LW10生产厂家：西安光吉光电工作频率(Hz)： 425MHz电源类型：本安工作电压: 12V连续工作时间: 连续有效控制距离(m)： 3012.采煤机速度和位置的监测装置制造厂家：北京天地玛珂电业控制系统有限公司型号：三机配套定制造标准： GB3836.4-2000显示方式：带背光TFT真彩液晶监测长度(m)： 180能否实现采煤机与支架联动：能有无记忆截割功能：有适应操作的海拔高度(m)：2000适应的相对湿度(%)：不大于95%防爆的类型和标准：Exib、GB3836.4-2000外壳的防护等级： IP54数据传输设备的电压(V)：待定数据接收设备的电压(V)：待定数据传输的通讯协议和数据格式：Modbus数据传输方式： RS485数据传输的内容：电流、电压、转矩、转速、温度、故障等。
