导热油炉设备安装要求

  • 格式：docx
  • 大小：37.22 KB
  • 文档页数：2

导热油炉设备安装要求

导热油炉是一种广泛应用于工业生产中的热能设备，主要用于加热各类工业介质，如高温油、水、液态材料等。为了确保导热油炉的正常运行和安全性，对其安装提出了一系列要求。

首先，导热油炉的设备安装位置应遵循以下原则：

1.安全性原则：设备安装位置应能满足安全操作和维护的要求。避免将导热油炉安装在易燃、易爆、易腐蚀等危险环境中。

2.排放原则：为了排放烟囱产生的烟气，导热油炉安装位置应尽量靠近建筑物的烟囱或通风设施。

3.运输原则：导热油炉的各个组件在运输过程中要保持平稳，防止振动和碰撞。

4.操作性原则：导热油炉应尽量安装在易于操作和维护的位置，以方便检修和日常维护。

其次，导热油炉的安装过程应按照以下步骤进行：

1.确认安装位置：根据设备要求和设计要求，在安装前确认导热油炉的安装位置，并清理好安装区域。

2.安装基础：根据设备的整体重量和负载条件，确保设备的安装基础牢固和稳定。

3.安装设备：根据设备的安装图纸，依次安装导热油炉的各个组件，包括燃烧器、换热器、循环泵、阀门等。 4.连接管道：根据设备的管道连接图纸，连接导热油炉与周围设备之间的各个管道，包括进出口管道、排放管道等。

5.安装电气设备：根据设备的电气图纸，安装与导热油炉相关的电气设备，包括电机、传感器、仪表等。

6.安装控制系统：根据设备的控制原理图，安装导热油炉的控制系统，包括PLC、HMI等。

7.调试与试运行：安装完成后，对导热油炉进行调试和试运行，确保设备能够正常工作和达到设计要求。

最后，导热油炉安装的质量控制应注意以下几个方面：

1.设备质量：安装导热油炉时，应确保设备质量符合相关标准和要求，避免使用低质量的设备和配件。

2.管道连接：管道连接处应采用相应的密封材料，确保管道连接紧固牢固，不漏油、不漏气。

3.系统绝热：导热油炉的系统应进行绝热处理，以减少能量损失。

4.电气安全：电气设备的安装和接线应符合相关的电气安全标准和要求，确保设备的安全性。

总之，导热油炉设备的安装要求包括安装位置选择、基础安装、设备组装、管道连接、电气设备安装、控制系统安装、调试和试运行等。在安装过程中，应严格按照相关标准和要求执行，确保设备能够正常工作和安全运行。

合集下载

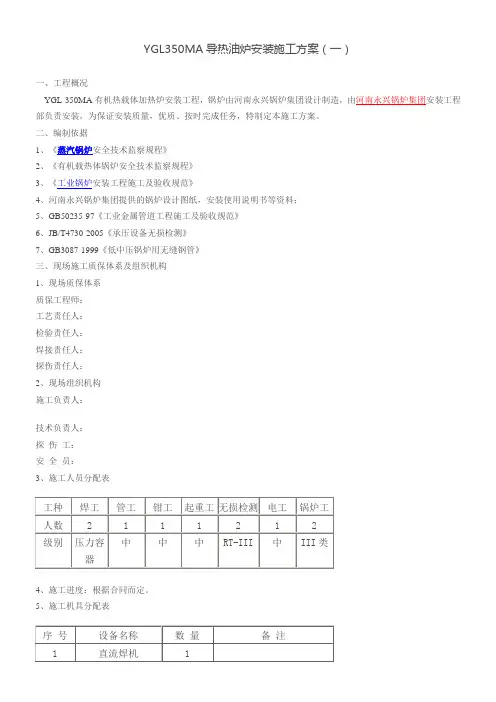

YGL350MA导热油炉安装施工方案(一)

YGL350MA导热油炉安装施工方案(一)

YGL350MA导热油炉安装施工方案（一）

一、工程概况

YGL-350MA有机热载体加热炉安装工程，锅炉由河南永兴锅炉集团设计制造，由河南永兴锅炉集团安装工程部负责安装，为保证安装质量，优质、按时完成任务，特制定本施工方案。

二、编制依据

1、《蒸汽锅炉安全技术监察规程》

2、《有机载热体锅炉安全技术监察规程》

3、《工业锅炉安装工程施工及验收规范》

4、河南永兴锅炉集团提供的锅炉设计图纸，安装使用说明书等资料；

5、GB50235-97《工业金属管道工程施工及验收规范》

6、JB/T4730-2005《承压设备无损检测》

7、GB3087-1999《低中压锅炉用无缝钢管》

三、现场施工质保体系及组织机构

1、现场质保体系

质保工程师：

工艺责任人：

检验责任人：

焊接责任人：

探伤责任人：

2、现场组织机构

施工负责人：

技术负责人：

探 伤 工：

安 全 员：

3、施工人员分配表

工种 焊工 管工 钳工 起重工 无损检测 电工 锅炉工

人数 2 1 1 1 2 1

2

级别 压力容器 中 中 中 RT-III 中 III类

4、施工进度：根据合同而定。

5、施工机具分配表

序 号 设备名称 数 量 备 注

1 直流焊机 1 2 交直流焊机 2

3 氩弧焊机 1

4 砂轮切割机 1 Φ400mm

5 角向磨光机 1 Φ100～Φ150

6 烘干设备 1

7 保 温 箱 1

8 千斤顶 2 5T

9 氧割器 2

10 探伤机 1

11 试压泵 2

12 起重工具 1 滚杆、枕木、 绞磨、拉链葫芦

13 水平仪 1套

14 自动套丝机 1台

四、施工技术措施

㈠、安装前的准备工作

锅炉安装工作是锅炉设备制造的延续，工作量大，线长，因此安装前应根据工程的特性和施工现场的具体条件做好准备工作。

开工前质保工程师应组织各专业技术人员进行施工技术交底，熟悉和了解图纸及其有关技术资料和有关验收规范。

导热油炉操作规程(改)

导热油炉操作规程(改)

导热油系统操作规程

导热油炉是一种以导热油为加热介质的特种锅炉。具有低压高温工作特性。导热油炉的工作压力虽然比较低，但炉内导热油温度高，且具有易燃易爆的特性，一旦在运行中发生泄漏，将会引起火灾、爆炸等事故，甚至造成人员伤亡和财产损失。因此，对导热油炉的安全运行和管理，必须高度重视。

1 点火前的准备工作

1.1 导热油炉内、外部的检查和准备

1.1.1 检查导热油炉内部残存水已放尽、吹干；炉膛内杂物清除干净；人孔等已密闭，使用填料符合导热油炉介质要求。

1.1.2 安全附件和保护装置的检查

1.1.2.1 打开三通旋塞使压力表弯管前端的球阀处全开状态。压力表已校验合格，无压力时指针回零。

1.1.2.2 防爆门的防爆板是否平稳放置在烟囱基座上

1.1.2.3 温度计已校验合格；超温超压报警、自动连锁保护已调试可正常投入使用，电器控制各接点无异常。

1.1.2.4 燃烧器调试正常。

1.2 介质化验及冷态循环

1.2.1 导热油炉使用的导热油质量合格，对热载体锅炉安全运行关系极大，所以，应先对使用的导热油取样化验或有供应方的相关质量证明，应明确：

1.2.1.1 导热油最高使用温度是否与导热油炉供热条件一致。炉出口温度不高于导热油允许最高使用温度，否则热载体在使用中会很快分解变质，提前失效。

1.2.1.2 抽样化验，测定导热油的外观质量、闪点、粘度、酸值、残炭和水份，与导热油生产厂提供的质量证明书是否相符，同时也为今后运行中导热油质量变化监测提供依据。

1.2.2 装油 1.2.2.1 确认锅炉房的配电柜、燃烧器、循环泵、气动阀等设备已接通电源和信号线。

1.2.2.2 打开阀门，确认天然气可正常供气，天然气缓冲罐压力达到 0.09

MPa。

1.2.2.3 并确认空压机正常启动供气，压缩空气缓冲罐压力达到 0.6 MPa。

1.2.2.4 确认气动阀可正常调节。

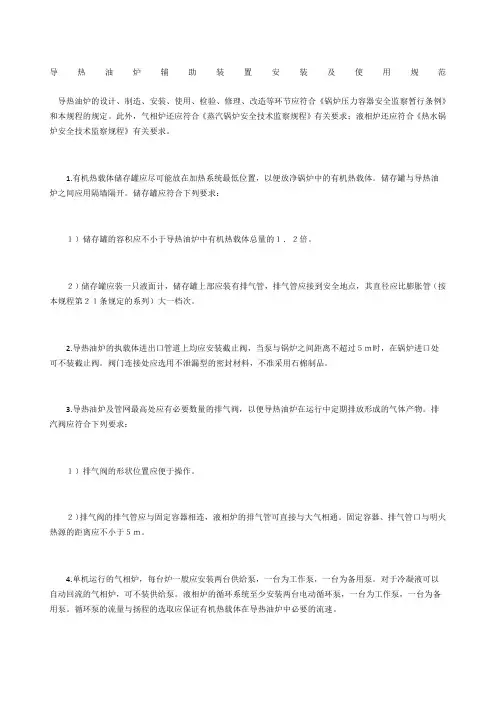

导热油炉辅助装置安装及使用规范
