PPR管规格详解DN15,DN20,DN25是外径。
四分管和六分管的直径1英寸=25.4毫米=8英分是四分(4英分) DN15是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）PPR管材规格用管系列S、公称外径dn×公称壁厚en表示例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2.5mm表示为S5、dn25×en2.5mmPPR管系列S：是用以表示ppr管材规格的无量纲数值系列，有如下关系S=（dn-en）/2en其中：dn——PPR公称外径，单位为mmen——PPR公称壁厚，单位为mm一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。
PPR管规格PPR标准尺寸率SDR：为PPR管材公称外径dn与公称壁厚en的比值。
PPR管规格SDR与PPR管系列的关系如下：SDR=2S+1PPR管件规格的表示方法：PPR管件公称外径dn 指与PPR管件相连的PPR管材的公称外径。
标准管径尺寸
管道在工业生产和生活中起着非常重要的作用，而管道的尺寸标准则是保证管
道正常运行的重要因素之一。
本文将介绍一些常见的标准管径尺寸，帮助读者更好地了解管道尺寸标准。
首先，我们来介绍一些常见的金属管道的标准尺寸。
在国际上，常见的金属管
道尺寸标准包括公制管道和英制管道两种。
公制管道的尺寸通常以毫米为单位，常见的尺寸包括20mm、25mm、32mm等；而英制管道的尺寸则通常以英寸为单位，常见的尺寸包括1/2英寸、3/4英寸、1英寸等。
除了金属管道，塑料管道也是常见的管道材料之一。
塑料管道的尺寸标准通常
以公制为主，常见的尺寸包括20mm、25mm、32mm等。
与金属管道不同的是，
塑料管道的尺寸标准通常还包括壁厚标准，例如SDR 11、SDR 17等。
在选择管道尺寸时，需要考虑到管道的使用环境、流体的性质、流量要求等因素。
一般来说，大流量要求大直径的管道，而小流量则可以选择小直径的管道。
此外，管道的尺寸标准还受到不同国家和地区的标准规定的影响。
在国际贸易中，需要特别注意不同国家和地区的管道尺寸标准，以免出现不必要的问题。
总的来说，管道尺寸标准是管道设计和选择中非常重要的因素，合理选择合适
的管道尺寸标准可以保证管道的正常运行，减少不必要的麻烦。
希望本文对读者能有所帮助，谢谢阅读！
以上就是关于标准管径尺寸的一些介绍，希望对大家有所帮助。
在选择管道尺
寸时，需要充分考虑各种因素，从而选择合适的尺寸标准，以确保管道的正常运行。
祝大家工作顺利！。

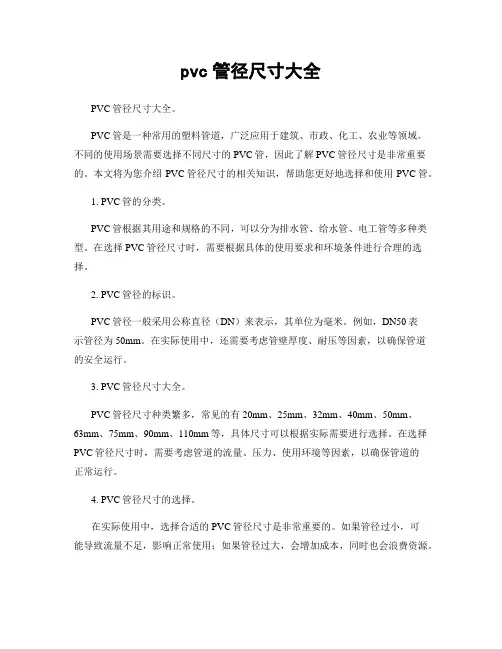

pvc管径尺寸大全PVC管径尺寸大全。
PVC管是一种常用的塑料管道，广泛应用于建筑、市政、化工、农业等领域。
不同的使用场景需要选择不同尺寸的PVC管，因此了解PVC管径尺寸是非常重要的。
本文将为您介绍PVC管径尺寸的相关知识，帮助您更好地选择和使用PVC管。
1. PVC管的分类。
PVC管根据其用途和规格的不同，可以分为排水管、给水管、电工管等多种类型。
在选择PVC管径尺寸时，需要根据具体的使用要求和环境条件进行合理的选择。
2. PVC管径的标识。
PVC管径一般采用公称直径（DN）来表示，其单位为毫米。
例如，DN50表示管径为50mm。
在实际使用中，还需要考虑管壁厚度、耐压等因素，以确保管道的安全运行。
3. PVC管径尺寸大全。
PVC管径尺寸种类繁多，常见的有20mm、25mm、32mm、40mm、50mm、63mm、75mm、90mm、110mm等，具体尺寸可以根据实际需要进行选择。
在选择PVC管径尺寸时，需要考虑管道的流量、压力、使用环境等因素，以确保管道的正常运行。
4. PVC管径尺寸的选择。
在实际使用中，选择合适的PVC管径尺寸是非常重要的。
如果管径过小，可能导致流量不足，影响正常使用；如果管径过大，会增加成本，同时也会浪费资源。
因此，在选择PVC管径尺寸时，需要进行合理的计算和评估，以确保选择合适的管径尺寸。
5. PVC管径尺寸的安装。
在安装PVC管道时，需要注意管径尺寸的匹配，以确保管道连接的牢固和密封。
同时，还需要注意管道的支架和固定，以确保管道的稳定和安全。
6. PVC管径尺寸的维护。
在使用过程中，需要定期对PVC管道进行检查和维护，以确保管道的正常运行。
同时，还需要注意管道的防腐蚀和防老化，延长管道的使用寿命。
总结，PVC管径尺寸的选择是非常重要的，需要根据具体的使用要求和环境条件进行合理的选择。
合适的管径尺寸可以确保管道的正常运行，同时也可以节约成本，提高资源利用率。
希望本文能够帮助您更好地了解PVC管径尺寸，选择合适的管道尺寸，确保管道的安全运行。
钢管DN尺寸对照表在管道工程中，钢管的尺寸规格是非常重要的参数。
其中，DN（公称直径）尺寸的标准更是广泛应用。
为了帮助大家更好地理解和选择合适的钢管尺寸，下面为您提供一份详细的钢管DN 尺寸对照表，并对相关知识进行简单介绍。
DN 是公称直径的缩写，是一种用于标准化管道尺寸的标识方法。
它并不是指管道的实际内径或外径，而是一个近似的数值，用于方便管道系统的设计、选型和安装。
钢管的DN 尺寸通常涵盖了较广泛的范围，以满足不同的工程需求。
常见的钢管 DN 尺寸从较小的 DN15 开始，一直到较大的 DN1200 甚至更大。
｜DN 尺寸|外径（mm）｜壁厚（mm）｜内径（mm）｜｜：：｜：：｜：：｜：：｜｜DN15|213|28|157|｜DN20|269|28|213|｜DN25|337|32|273|｜DN32|424|35|354|｜DN40|483|35|413|｜DN50|603|38|527|｜DN65|761|40|681|｜DN80|889|40|809|｜DN100|1143|40|1063|｜DN125|1397|45|1307|｜DN150|1683|45|1593|｜DN200|2191|60|2071|｜DN250|2730|65|2600|｜DN300|3239|70|3099|｜DN350|3556|80|3396|｜DN400|4064|80|3884|｜DN450|4570|80|4410|｜DN500|5080|85|4910|｜DN600|6100|85|5930|｜DN700|7110|95|6920|｜DN800|8130|100|7930|｜DN900|9140|100|8940|｜DN1000|10160|100|9960|｜DN1200|12190|100|11990|需要注意的是，以上表格中的外径、壁厚和内径数值只是常见的标准规格，实际生产中可能会因为不同的标准和生产工艺而有所差异。

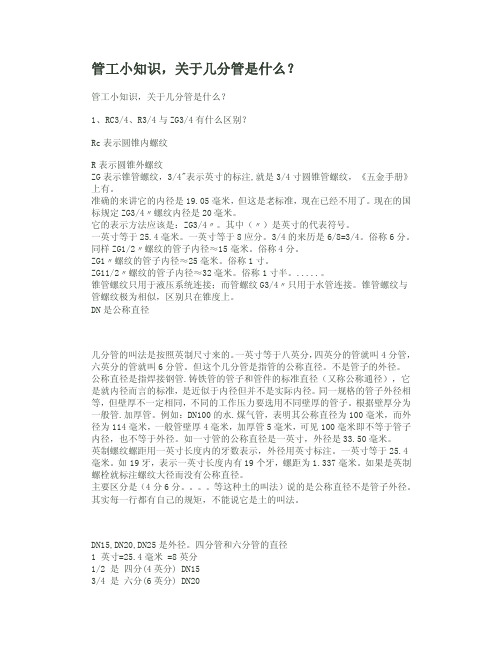

管工小知识，关于几分管是什么？管工小知识，关于几分管是什么？1、RC3/4、R3/4与ZG3/4有什么区别？Rc表示圆锥内螺纹R表示圆锥外螺纹ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。
准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。
现在的国标规定ZG3/4〃螺纹内径是20毫米。
它的表示方法应该是：ZG3/4〃。
其中（〃）是英寸的代表符号。
一英寸等于25.4毫米。
一英寸等于8应分。
3/4的来历是6/8=3/4。
俗称6分。
同样ZG1/2〃螺纹的管子内径≈15毫米。
俗称4分。
ZG1〃螺纹的管子内径≈25毫米。
俗称1寸。
ZG11/2〃螺纹的管子内径≈32毫米。
俗称1寸半。
.....。
锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。
锥管螺纹与管螺纹极为相似，区别只在锥度上。
DN是公称直径几分管的叫法是按照英制尺寸来的。
一英寸等于八英分，四英分的管就叫4分管，六英分的管就叫6分管。
但这个几分管是指管的公称直径。
不是管子的外径。
公称直径是指焊接钢管.铸铁管的管子和管件的标准直径（又称公称通径），它是就内径而言的标准，是近似于内径但并不是实际内径。
同一规格的管子外径相等，但壁厚不一定相同，不同的工作压力要选用不同壁厚的管子。
根据壁厚分为一般管.加厚管。
例如：DN100的水.煤气管，表明其公称直径为100毫米，而外径为114毫米，一般管壁厚4毫米，加厚管5毫米，可见100毫米即不等于管子内径，也不等于外径。
如一寸管的公称直径是一英寸，外径是33.50毫米。
英制螺纹螺距用一英寸长度内的牙数表示，外径用英寸标注。
一英寸等于25.4毫米。
如19牙，表示一英寸长度内有19个牙，螺距为1.337毫米。
如果是英制螺栓就标注螺纹大径而没有公称直径。
主要区分是（4分6分。
等这种土的叫法）说的是公称直径不是管子外径。
其实每一行都有自己的规矩，不能说它是土的叫法。
水管气管管道常用标准尺寸对照把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
---------------------------------------------------------------------我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
管径单位换算一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
管径单位换算（毫米到DN值的计算）不锈钢管中：“Φ”和“DN”一般都用来表示直径，区别是：“Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于内径。
是为了工程安装配套而建立的标准术语。
Φ是表示外径,而DN指内径 DN：公称直径Ф：外径现在的管子一般都是以英寸为单位，毫米只是一个比较近似、好记的数。
比如DN50的管子应该是2英寸，1英寸=25.4mm，2英寸应该是50mm，这时还要看管子的壁厚，一般螺旋管都在5mm以上，以5mm为例，DN50的管子的外径应该在60mm左右。
钢管外径和壁厚毫米与英寸换算1寸=8分；1英寸=25.4毫米；1英寸=（25.4*3）/100=0.762寸英寸分数习惯称呼公称通径DN1/8 一分 61/4 二分 83/8 三分 101/2 四分 15 5/8 五分3/4 六分 20 7/8 七分1 25 1_1/4 32 1_1/2 40 2 50 2_1/2 653 80 3_1/2 904 1005 125。
pvc管径尺寸大全PVC管径尺寸大全。
PVC管是一种常见的塑料管道，广泛应用于建筑、市政、电力、通信、工矿企业等领域。
PVC管径尺寸的选择对于管道工程的设计和施工至关重要。
本文将为您介绍PVC管径尺寸的相关知识，帮助您更好地了解和选择适合的PVC管径尺寸。
PVC管径尺寸的表示方法通常采用外径表示，单位为毫米。
常见的PVC管径尺寸有20mm、25mm、32mm、40mm、50mm、63mm、75mm、90mm、110mm、125mm、140mm、160mm、180mm、200mm等。
不同的管径尺寸适用于不同的场合和工程需求，因此在选择PVC管径尺寸时需要根据具体情况进行合理的选择。
在选择PVC管径尺寸时，需要考虑以下几个方面的因素：1. 流量要求，根据工程需要输送的介质和流量要求，选择合适的管径尺寸。
一般来说，流量大的场合需要选择大口径的PVC管，流量小的场合则可以选择小口径的PVC管。
2. 压力等级，根据工程需要承受的压力等级，选择符合要求的PVC管径尺寸。
一般来说，承受压力大的场合需要选择壁厚较大的PVC管，承受压力小的场合则可以选择壁厚较小的PVC管。
3. 施工条件，根据工程的施工条件和要求，选择适合的PVC管径尺寸。
在有限的空间内进行施工时，需要选择较小的PVC管径尺寸，以便施工和安装。
4. 经济性考虑，在满足工程需要的前提下，尽量选择经济、合理的PVC管径尺寸，以降低工程成本。
总之，选择合适的PVC管径尺寸需要综合考虑工程的具体要求、流量、压力、施工条件和经济性等因素，以达到最佳的工程效果。
在实际应用中，需要根据实际情况进行管道系统设计和选型，选用合适的PVC 管径尺寸。
同时，在进行PVC管径尺寸选择时，还需要考虑管材的质量、生产厂家的信誉和售后服务等因素，以确保管道系统的安全、可靠运行。
总结，PVC管径尺寸的选择是管道工程设计和施工中的重要环节，需要根据工程的具体要求和实际情况进行合理选择。
常用水管尺寸对照表水管规格q8q8qwo8水管规格。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
管材管件规格及公制和英制单位转换梓梓梓管材管件规格及公制和英制单位转换。
管材管件常用标准尺寸对照：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表；一般来说，管子的直径可分为外径、内径、公称直径。
水管尺寸规格对照L5水管尺寸规格对照水管尺寸规格对照。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
水管尺寸规格对照一叶舟一本书...水管尺寸规格对照水管气管管道常用标准尺寸对照把1英寸分成8等分；一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
管道尺寸知识点总结高中一、管道的定义及分类管道是一种用于输送液体、气体、粉末、颗粒等物质的通道，通常由金属、塑料、玻璃等材料制成。
管道在工业生产和生活中起着非常重要的作用，它们可以输送原油、天然气、水、化工产品等，应用范围非常广泛。
根据管道用途和结构特点，管道可以分为多种类型，如输水管道、输油管道、输气管道、排水管道、冷却水管道等。
每种类型的管道都有其特定的尺寸标准和设计要求。
二、管道尺寸的要素1. 管道直径管道的直径是指管道横截面的最大长度，通常用毫米（mm）或英寸（inch）作为单位。
管道的直径是管道尺寸中最重要的要素之一，它直接影响着管道的流量、流速、阻力等参数。
在实际工程中，管道的直径通常根据输送介质的种类、流量要求等因素来确定，常见的管道直径有20mm、25mm、32mm、40mm等。
2. 管道壁厚管道壁厚是指管道横截面的厚度，通常用毫米（mm）或英寸（inch）作为单位。
管道壁厚直接影响着管道的耐压性能和使用寿命。
在设计管道时，通常需要根据管道直径、输送介质的压力、温度等因素来确定管道的壁厚。
过厚的壁厚会增加成本，而过薄的壁厚可能会影响管道的安全性能。
3. 管道长度管道长度是指管道的全长，通常用米（m）或英尺（ft）作为单位。
管道的长度取决于输送介质的起点和终点的距离，同时还要考虑到地形、地形等因素。
在实际工程中，如果管道的长度较长，可能会需要增加支架、补偿器等设备来支撑和补偿管道的热膨胀和振动，提高管道的安全性能。
4. 管道材质管道的材质直接关系着管道的耐腐蚀性能、耐压性能和使用寿命。
常见的管道材质有碳钢、不锈钢、铜、铝、塑料等。
在设计管道时，需要根据输送介质的化学性质、温度、压力等因素来选择合适的管道材质。
5. 管道连接方式管道连接方式包括焊接、螺纹连接、法兰连接等。
在设计管道时，需要根据管道的使用环境、介质的特性等因素来选择合适的连接方式。
三、管道尺寸的设计计算1. 流量计算管道的直径和壁厚要根据需要输送的介质的流量来确定。
