龙骨吊顶工程施工方案

1 / 9

xx吊顶施工工艺

1适用范围

本标准适用于工业与民用建筑中吊顶采用木龙骨骨架，安装各类罩面板的顶棚安装工程。

2施工准备

2.1原材料、半成品要求

2.1.1木料：木龙骨料应为烘干，无扭曲的红、白松树种，并按设计要求进行防火处理。

木龙骨规格按设计要求，如设计无明确规定时，大龙骨规格为50mm×70mm或50mm×100mm；小龙骨规格为50mm×50mm或40mm×50mm；木吊杆规格为50mm×50mm或40mm×40mm。

2.1.2罩面板材及压条

按设计选用。较常用的罩面材料有胶合板、纤维板、实木板、纸面石膏板、矿棉板、吸声穿孔石膏板、矿棉装饰吸声板、泡沫钙塑板、塑料装饰板等，选用时严格掌握材质及规格标准。

2.1.3其它材料

φ6或φ8吊筋、膨胀螺栓、射钉、圆钉、角钢、扁钢、胶粘剂、木材防腐剂、防火剂、8号镀锌铁丝、防锈漆。

2.2主要工机具

主要工机具见表2.2。

表2.2主要工机具一览表

序号工机具名称规格序号工机具名称规格

1电圆锯φ400mm/1.4kw 12 钢卷尺3m，15m

2 / 9

2木工台刨13扳手

3电钻φ4～φ13 14 钳子

4电锤ZIC-22 15方尺

5木刨16液压升降台ZTY6

6线刨17木工斧

7射钉枪SDT-A301 18扫槽刨

8木工锯19螺丝刀

9手锤20扁铲

10水平尺1m 21电焊机BX-200

11墨线盒22凿子

2.3作业条件

2.3.1现浇楼板或预制楼板缝中已按设计间距预埋φ6或φ8吊筋。当设计未做说明时，间距一般不大于1000mm。

2.3.2墙为砌体时，应根据顶棚标高，在四周墙上预埋固定龙骨的木砖。

2.3.3直接接触墙体的木龙骨，应预先刷防腐剂。

2.3.4按工程不同防火等级和所处环境要求，对木龙骨进行喷涂防火涂料或置于防火涂料槽内浸渍处理。

2.3.5顶棚内各种管线及通风管道均已安装完毕并经验收合格。各种灯具、报警器预留位置已经明确。

吊顶龙骨安装施工工艺

1 材料要求

1.1 轻钢龙骨分U形和T形龙骨两种。

1.2 轻钢骨架主件为中、小龙骨；配件有吊挂件、连接件、插接件。

1.3 零配件：吊杆、膨胀螺栓、自攻螺钉。

1.4 按设计要求可选用各种罩面板、钢、铝压缝条或塑料压缝条。

2 主要机具

2.1 电动机具：电锯、无齿锯、手枪钻、台钻、冲击电锤、电焊机。

2.2 手动机具：拉铆枪、手锯、手刨子、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。

3 作业条件

3.1 吊顶工程在施工前应熟悉现场、图纸及设计说明。

3.2 施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。

3.3 材料进场验收记录、检验报告应齐全。

3.4 吊顶内的管道、设备安装完成；罩面板安装前，上述设备应检验、试压验收合格。

3.5 罩面板安装前，墙、柱面装饰基本完成，涂料只剩最后一遍面漆并经验收合格。

4 操作工艺

4.1 工艺流程：

4.2 操作工艺：

1 弹标高水平线、划龙骨分档线：

用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄出几点），弹出水准线（水准线距地面一般为500mm），从水准线量至吊顶设计高度，用粉线沿墙（柱）弹出吊顶次龙骨的下皮线。同时，按吊顶平面图，弹标高水平线、划龙骨分档线

罩面板安装 固定吊挂杆件 安装边龙骨

安装大龙骨 安装次龙骨 在混凝土顶板弹出主龙骨的位置线。主龙骨宜平行房间长向布置，同时应考虑隔栅灯的方向，一般从吊顶中心向两边分。主龙骨及吊杆间距为900～1200mm，一般取1000mm。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。

2 固定吊挂杆件：

采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于或等于1000mm时，可以采用φ6的吊杆，大于1000mm时，应采用φ8的吊杆，并应设置反向支撑。吊杆可以采用冷拔钢筋或盘圆钢筋，盘圆钢筋应采用机械将其拉直。上人的吊顶，吊杆长度小于或等于1000mm时，可以采用φ8的吊杆，如果大于1000mm，应采用φ10的吊杆，还应设置反向支撑。吊杆的一端同 30×30×3，L＝50mm角钢焊接（角钢的孔径应根据吊杆和膨胀螺栓的直径确定），另一端套出丝扣，丝扣长度不小于100mm，也可以买成品丝杆与吊杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。

目录

第一章 龙骨安装 ................................................................ 2

第二章 石膏板安装 .............................................................. 2

第三章 胶合板安装 .............................................................. 2

龙骨安装

（1）检查安装吊顶龙骨的基体质量，应符合现行国家标准规定。

（2）根据吊顶的设计标高在四周墙上弹线。弹线应清楚，位置准确，其水平允许偏差5MM。

（3）主龙骨吊点间距900-1200，中间部分应起拱，金属龙骨起拱高度应不小于房间短向跨度的1/200，主龙骨安装后应及时校正其位置的标高。

（4）吊杆距主龙骨端部距离不得超过300MM，否则应增设吊杆，以免主龙骨下坠。当吊杆与设备相遇时，应调整吊点构造或增设吊杆，以保证吊顶质量。

（5）吊杆应通直并不足够的承载能力。当预埋的吊杆需接长时，必须搭接焊牢，焊缝均为饱满。

（6）次龙骨（中或小龙骨，下同）应紧贴主龙骨安装。当用自螺钉安装板材时，板材的接缝处，必须安装在宽度不小于40的次龙骨上。

（7）根据板材布置的需要，应事先准备尺寸合格的横撑龙骨与通长次龙骨的间隙不得大于1MM。

（8）边龙骨应按设计要求弹线，固定在四周墙上。

（9）全面校正主、次龙骨的位置及水平度。连接件应错位安装。明龙骨应目测无明显弯曲。通长次龙骨连接处的对接错位偏差不得超过2MM。校正后应将龙骨的所有吊挂件、连接件拧夹紧。

（10）检查安装好吊顶骨架，应牢固可靠。

石膏板安装

（1）板材应在自由状态下进行固定，防止出现弯棱、凸鼓现象；

（2）纸面石膏板的长边（即包封边）应沿纵向次龙骨铺设；

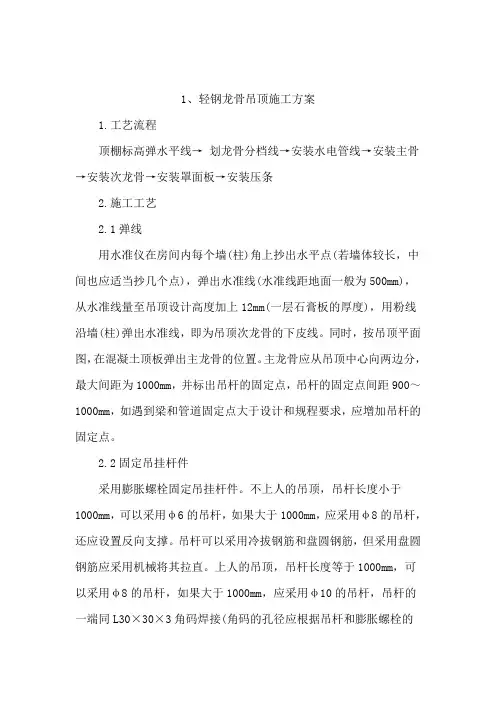

1、轻钢龙骨吊顶施工方案

1.工艺流程

顶棚标高弹水平线→ 划龙骨分档线→安装水电管线→安装主骨

→安装次龙骨→安装罩面板→安装压条

2.施工工艺

2.1弹线

用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长，中间也应适当抄几个点)，弹出水准线(水准线距地面一般为500mm)，从水准线量至吊顶设计高度加上12mm(一层石膏板的厚度)，用粉线沿墙(柱)弹出水准线，即为吊顶次龙骨的下皮线。同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间距900～1000mm，如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。

2.2固定吊挂杆件

采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于1000mm，可以采用φ6的吊杆，如果大于1000mm，应采用φ8的吊杆，还应设置反向支撑。吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。上人的吊顶，吊杆长度等于1000mm，可以采用φ8的吊杆，如果大于1000mm，应采用φ10的吊杆，吊杆的一端同L30×30×3角码焊接(角码的孔径应根据吊杆和膨胀螺栓的

直径确定)，另一端可以用攻丝套出大于100mm的丝杆，也可以买成品丝杆焊接。制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电钻打孔，孔径应稍大于膨胀螺栓的直径。

2.3设置吊挂杆件

1)吊挂杆件应通直并有足够的承载能力。当预埋的杆件需要接长时，必须搭接焊牢，焊缝要均匀饱满。

2)吊杆距主龙骨端部不得超过300mm，否则应增加吊杆。

3)吊顶灯具、风口及检修口等应设附加吊杆。

2.4安装边龙骨

边龙骨的安装应按设计要求弹线，沿墙(柱)上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上，如为混凝土墙(柱)上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。

2.5安装主龙骨
