聚氨酯胶水配方

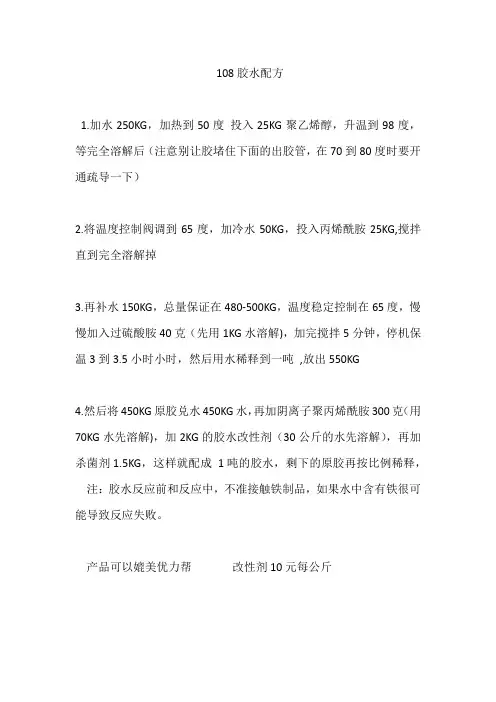

108胶水配方

1.加水250KG，加热到50度 投入25KG聚乙烯醇，升温到98度，等完全溶解后（注意别让胶堵住下面的出胶管，在70到80度时要开通疏导一下）

2.将温度控制阀调到65度，加冷水50KG，投入丙烯酰胺25KG,搅拌直到完全溶解掉

3.再补水150KG，总量保证在480-500KG，温度稳定控制在65度，慢慢加入过硫酸胺40克（先用1KG水溶解)，加完搅拌5分钟，停机保温3到3.5小时小时，然后用水稀释到一吨 ,放出550KG

4.然后将450KG原胶兑水450KG水，再加阴离子聚丙烯酰胺300克（用70KG水先溶解)，加2KG的胶水改性剂（30公斤的水先溶解），再加杀菌剂1.5KG，这样就配成 1吨的胶水，剩下的原胶再按比例稀释，

注：胶水反应前和反应中，不准接触铁制品，如果水中含有铁很可能导致反应失败。

产品可以媲美优力帮 改性剂10元每公斤

常用水性聚氨酯涂料配方

水性聚氨酯涂料是目前市场需求量较大的产品之一;它适用于热敏温度低于60—80℃常温交联固化的高、中档木器家具等;高档建筑装饰、高级汽车、飞机及航天器材等的中涂和表面涂装..

产品配方：

１、改性三聚体交联剂产品可由TDI、IPDI、MDI和XDI等异氰酸酯制造..其芳香族NCO反应温度在120—150℃;脂肪族NCO反应温度在150—200℃..它的最大优点是无黄变;水白透明;较适用于羧酸型等水性聚氨酯的常温交联剂..为增强综合性能;需采用两个NCO基团活性不同的二异氰酸酯;并要将反应中产生的端NCO用多元醇-羧酸反应掉;以利于胺中和及产物的水溶性..由于其熔点高;反应需分阶段在有机溶剂中进行;有机膦催化剂及120 ℃以上温度;异氰酸酯可发生自缩聚反应;生成三聚体化合物..其催化剂中戊杂环膦化氢是最有效的;反应温度低;收率可达90%;再用三聚催化法促进反应完全;并对残基进行封闭..

产品配方：NCO：多元醇羧酸物质的量比为6：1：1.43..

工艺步骤:多元醇-羧酸溶液制备;按配方将新戊二醇、苯偏三甲酸酐、DMPA、二甲苯、甲苯加入反应釜搅拌;升温至80 ℃;完成溶解后;升温至148 ℃回流脱水至透明后;过滤出料备用..亚胺预聚体的制备:按配方将二甲苯、甲苯加入反应釜;升温至148 ℃回流脱水后;加入10%磷酸甲苯液降温至120 ℃;通入氮气;将TDI、IPDI加入单体滴加釜;在2.5h内完成滴加后;升温至130 ℃反应1h;将10%戊杂环膦化氢液加入滴加釜;开始缓慢滴加;不断观察物料反应情况;防止爆聚;滴完在130℃反应2h、140 ℃1h、145 ℃30min;降温至70 ℃;将多元醇-羧酸液加入滴加釜开始滴加;滴完在70 ℃反应2—3h;检测NCO转化率达96%;加入10%醋酸锂液;此时有两种工艺:一是降温至25 ℃;静置7d;二是升温至80—90℃反应2—3h;测游离TDI在0.3%以下;加入10%对甲苯磺酸甲酯液、10%二甲基吡唑液升温至85 ℃反应20min;抽真空脱出2/3量的有机溶剂;再加入亲水溶剂调节固含量为50%;降温至50 ℃加入50%三乙胺水溶液、N-甲苯二乙醇胺调节pH值至8.5;升温到60 ℃反应至透明;降温到40 ℃出料.

双组份聚氨酯胶粘剂配方

双组份聚氨酯胶粘剂，听上去是不是有点高大上？其实啊，它就是个能把东西黏得牢牢的“神奇药水”。咱们生活中常常会用到，像是修修坏掉的家具，贴贴瓷砖，或者做点小手工。这个胶粘剂的魅力就像是无形的超能力，让你在日常生活中变身为小工匠，别提多酷了。今天就来聊聊这个神奇的双组份聚氨酯胶粘剂，看看它是怎么一回事。

名字里的“双组份”就说明了这东西不止一个成分。通常是分成两个小罐子，一个是“胶”，一个是“固化剂”。你得把它们混合在一起，才能发挥出强大的黏合力。说实话，这个过程就像在做个小实验，心里总是默默期待能创造出什么神奇的东西。先把胶倒出来，再加上固化剂，搅一搅，立马就能感觉到浓浓的化学反应在发生。这种感觉，就像是魔法师在施法，心里总有种“小心翼翼”的紧张感。

混合后，胶水的颜色可能会发生变化，有些变得透明，有些变得略带一点颜色。此时，趁它还没有干，就赶紧涂上去。涂抹的过程简直是一种享受，感觉就像在给物品涂上了一层保护膜。这时候千万要小心，别涂得太厚，不然可就成了“光头强”了。反正最后的效果肯定让你大呼过瘾。

说到粘合力，那可是相当强大的。聚氨酯胶的特点就是耐水、耐油、耐温度，跟万金油似的，什么都能粘。有的人用它修复破损的鞋子，立马让鞋子焕发青春；还有人用它修补家具，真是“别具一番风味”。如果你不小心把胶水滴在了手上，也别太紧张，用点儿洗手液轻松就能搞定。不过，尽量避免这事儿，毕竟不想变成“粘粘小人”嘛！

说到使用，真的有点小技巧。比如说，在粘合之前，最好把表面清理干净，灰尘、油脂都要去掉。想象一下，要是你在涂抹一层油漆之前不先打磨，那涂上去的效果绝对

没那么漂亮。把表面处理干净，胶水才能牢牢粘住，避免“反弹”的尴尬。这个道理跟恋爱一样，基础打好了，才能让感情稳固。

聚氨酯胶的固化时间也得注意。一般来说，混合后需要一些时间才能完全固化。大概几小时到一天，具体情况得看环境温度和湿度。这个时候，耐心就是你的最佳伙伴，别急于去碰它，给它一点时间。想象一下，等着你的新作品慢慢成型，心里是不是满是期待？那种感觉，就像等待花儿盛开一样。

聚氨酯胶水配方

聚氨酯胶水是一种具有优良性能和广泛用途的粘合剂。它通常由多种化学原料混合而成，包括异氰酸酯、聚醚、聚酯等。以下是一种常见的聚氨酯胶水配方。

主要原料：

1. 聚醚多元醇：300g

2. 4,4’-二苯甲烷二异氰酸酯（MDI）：200g

3. 聚丙烯醚三醇（TMP）：100g

4. 丙烯酸酯单体：10g

5. 二甲基甲酰胺：5g

辅助原料：

1. 二乙二醇：20g

2. 去离子水：100g

制备方法：

1. 将聚醚多元醇、TMP、丙烯酸酯单体、二甲基甲酰胺、二乙二醇混合均匀，搅拌至溶解。

2. 将MDI分别加入混合物中，快速搅拌均匀，加入去离子水搅拌至完全反应。

3. 调节粘度、流动性和固化时间等性能参数，即可得到最终的聚氨酯胶水。

使用时，聚氨酯胶水可以用于粘接各种材料，如金属、木材、塑料和橡胶等。其具有耐高温、耐油脂、耐溶剂和抗冲击等优良性能，广泛应用于汽车、航空、建筑、包装等领域。
