做胶水的配方

自制胶水的小方法

自制胶水的小方法

胶水在我们的日常生活中扮演着重要的角色，它可以用于修复家具、粘贴纸张、制作手工艺品等。然而，市面上的胶水种类繁多，有时候我们可能会遇到没有备用胶水的情况。那么，有没有一种简单的方法可以自制胶水呢？下面为大家介绍几种简单的自制胶水的方法。

1. 白醋和面粉

白醋和面粉是一种常见的自制胶水材料，制作方法也十分简单。首先，准备一小碗面粉，然后慢慢加入白醋并搅拌，直到形成糊状物。这种胶水的粘性较强，适用于粘合纸张、木材等材料。使用时，将胶水均匀涂抹在需要粘合的物体上，稍加压力并等待干燥即可。

2. 蛋清和糖

蛋清和糖是另一种常见的自制胶水材料。制作方法也很简单，只需要将蛋清打成泡沫状，然后加入适量的糖并搅拌均匀即可。这种胶水适用于粘合纸张、布料等材料，粘性较强。使用时，将胶水均匀涂抹在需要粘合的物体上，稍加压力并等待干燥即可。

3. 白胶和水

白胶和水是一种常见的自制胶水材料，使用起来简单方便。首先，准备一小碗白胶，然后加入适量的水并搅拌均匀。这种胶水的粘性较强，适用于粘合纸张、布料、塑料等材料。使用时，将胶水均匀涂抹在需要粘合的物体上，稍加压力并等待干燥即可。

4. 面粉胶

面粉胶是一种简单易制作的自制胶水材料。首先，准备一小碗面粉，然后加入适量的水，并搅拌成糊状物。这种胶水的粘性较弱，适用于粘合轻质材料，如纸张、轻质木材等。使用时，将胶水均匀涂抹在需要粘合的物体上，稍加压力并等待干燥即可。

5. 超强胶水

如果你需要一种更加强力的自制胶水，可以尝试使用明胶和水的混合物。首先，将一小块明胶放入一小碗水中浸泡，直到明胶变软。然后，将明胶和水搅拌均匀，形成胶水状物。这种胶水的粘性非常强，适用于粘合金属、玻璃、陶瓷等材料。使用时，将胶水均匀涂抹在需要粘合的物体上，稍加压力并等待干燥即可。

总结

自制胶水是一种简单而实用的方法，在我们没有备用胶水的时候可以发挥作用。不同的材料和配方可以满足不同的需求，从而实现粘合不同材料的目的。然而，自制胶水并不一定可以取代市售的胶水，因为市售胶水经过专业生产和测试，粘性更加可靠。在使用自制胶水时，需要注意胶水的保存和使用方法，避免浪费和不必要的损失。希望以上介绍的自制胶水方法能够对你有所帮助。

胶水的熬制方法配方

胶水是一种常见的黏合剂，广泛应用于学校、办公室和家庭。它的制作方法简单，配方也多种多样。下面我将详细介绍一种常见的胶水熬制方法和配方。

原材料：

1. 明胶粉20克

2. 水80毫升

3. 醋15毫升

4. 甘油5毫升

5. 酒精15毫升

6. 食盐适量

7. 柠檬酸5克

8. 蒸馏水100毫升

工具：

1. 玻璃容器

2. 量杯

3. 搅拌棒

4. 锅

5. 滤纸

6. 瓶子

步骤：

1. 准备好所有的原材料和工具。

2. 在玻璃容器中加入80毫升水，搅拌均匀，使其保持冷静。

3. 将20克明胶粉逐渐撒入水中，并边撒边搅拌，使其均匀分散开。

4. 在锅中加入100毫升蒸馏水，用中小火加热至水温达到70左右。

5. 将加热好的蒸馏水倒入含有明胶溶液的玻璃容器中，搅拌均匀，使明胶完全融化。

6. 在明胶溶液中加入15毫升醋和5毫升甘油，继续搅拌均匀。

7. 加入适量食盐，搅拌均匀，以提高胶水的黏度。

8. 在溶液中加入5克柠檬酸，继续搅拌均匀。

9. 加入15毫升酒精，搅拌均匀，以防止胶水变质。

10. 将溶液放置一段时间，待其冷却至室温。

11. 用滤纸过滤溶液，以去除杂质和固体颗粒。

12. 将过滤好的胶水倒入瓶子中，封好瓶盖。

13. 胶水制作完成，可立即使用。

这种胶水的制作方法简单，原材料易于获取，并且制作过程较为安全。胶水的质量和黏度取决于明胶的质量和使用的配方，可以根据具体需求进行调整。此方法制作的胶水具有较强的黏附力，可用于黏合纸张、塑料、木材等材料。值得注意的是，胶水不宜长时间暴露在阳光下，以免影响其黏着性能。另外，使用胶水时应避免接触眼睛和皮肤，如不慎接触到眼睛或皮肤，应立即用大量清水冲洗并咨询医生。

总的来说，胶水的制作方法和配方有很多种，但这种常见的胶水制作方法简单易行，适用于日常生活和办公使用。如果你有兴趣，不妨尝试一下，制作属于自己的胶水吧！

1 / 2

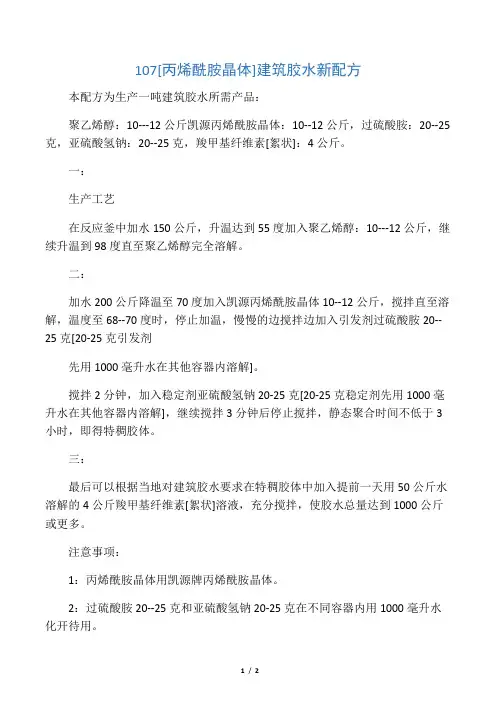

107[丙烯酰胺晶体]建筑胶水新配方

本配方为生产一吨建筑胶水所需产品：

聚乙烯醇：10---12公斤凯源丙烯酰胺晶体：10--12公斤，过硫酸胺：20--25克，亚硫酸氢钠：20--25克，羧甲基纤维素[絮状]：4公斤。

一：

生产工艺

在反应釜中加水150公斤，升温达到55度加入聚乙烯醇：10---12公斤，继续升温到98度直至聚乙烯醇完全溶解。

二：

加水200公斤降温至70度加入凯源丙烯酰胺晶体10--12公斤，搅拌直至溶解，温度至68--70度时，停止加温，慢慢的边搅拌边加入引发剂过硫酸胺20--25克[20-25克引发剂

先用1000毫升水在其他容器内溶解]。

搅拌2分钟，加入稳定剂亚硫酸氢钠20-25克[20-25克稳定剂先用1000毫升水在其他容器内溶解]，继续搅拌3分钟后停止搅拌，静态聚合时间不低于3小时，即得特稠胶体。

三：

最后可以根据当地对建筑胶水要求在特稠胶体中加入提前一天用50公斤水溶解的4公斤羧甲基纤维素[絮状]溶液，充分搅拌，使胶水总量达到1000公斤或更多。

注意事项：

1：丙烯酰胺晶体用凯源牌丙烯酰胺晶体。

2：过硫酸胺20--25克和亚硫酸氢钠20-25克在不同容器内用1000毫升水化开待用。

2 / 2

3：本胶水质量好，长时间保存不分水，批刮施工性能好，可调兑各种腻子。

4：成熟配方，可直接生产，各厂家可结合自己的配方生产。

5：过硫酸胺用量越多，反应速度越快，反应温度越高，但过硫酸胺的用量应该控制在配方的范围之内。

6：如果需要加大生产量，温度不变，各种产品扩大一倍为二吨胶水配方。

7：可根据当地胶水要求加或不加羧甲基纤维素。

8：如果施工不方便，不容易批挂，加入提前溶解的聚丙烯酰胺。

压敏型胶粘剂通用配方

[ 配方1] 天然橡胶 100 古马隆树脂 30- 150 氧化锌 30- 150 防老剂D 1. 5 汽油- 甲苯混合溶剂 适量 此配方即为通常被大量使用的医用氧化锌橡皮膏带所用压敏胶。基材为棉布带。

[ 配方2] 天然橡胶 100 丁苯橡胶 64 萜烯树脂 150 防老剂D 3 松香脂 适量 甘油 适量

汽油- 甲苯混合溶剂 适量 此配方主要用于制备电工、包装印刷线路用塑料压敏胶带。成本低廉，适用范围广泛。

[ 配方3] 甲组份 丙烯酸丁酯 190 甲基丙烯酸缩水甘油酯 6 丙烯酸 4 十二烷基硫醇 2. 4

过氧化苯甲酰 2 乙组份 氯化锌（10% 乙醇溶液） 10 三甲氧基丙烷与三苯基三异氰酸 酯（37. 5%醋酸乙酯溶液） 6 此配方为含有多官能团化合物的丙烯酸酯压敏胶。甲：乙= 1：1。涂胶量40g/ m2 。基材为聚酯薄膜。涂胶后在100° C 保持10min ，即可制成压敏胶带。胶接强度在50° C 为4N/ cm 。具有良好的自粘性。

[ 配方4] 丙烯酸丁酯 100 丙烯腈 8 N- 正丁氧基甲基丙烯酰胺 4 十二烷基硫醇 0. 2 乙醇 5 此配方为含氮的丙烯酸酯压敏胶。将其送入螺杆挤出机，在60° C 下，以150r/ min

或7m/ min 的挤出速度涂布在基材上，在130° C ，经5min 加热即可制成压敏胶带。80°

C 下 胶接强度为4. 4N/ cm 。

[ 配方5] 混合单体 丙烯酸- 2- 乙基已酯 100 双丙酮丙烯酰胺 10 共聚体 混合单体 80

丙烯酸- 2- 乙基已酯 100 醋酸乙烯 48 胶粘剂 共聚体 20 过氧化苯甲酰 1 二苯甲酮 0. 5

二乙基苯胺 0. 5 此配方为可用紫外线固化的压敏胶。将胶液涂在聚酯薄膜上，在氮气保护下，以450W 高压汞灯，距20cm 处辐照10min ，即可制成压敏胶带。胶接强度为2N/ cm。
