Solidworks中创建工程图模板及材料明细表模板的方法

Soliworks工程图之定制明细表根据制图要求定制的明细表模板。

1.新建一零件，例如一个圆盘，尺寸无要求，供以后步骤使用。

2.选择configuration manger，右键单击“配置[零件1]”，选择“属性”，单击“自定义属性”3.在“配置特定”中，单击“属性名称”栏，输入我们需要的属性。

在这里只需要输入“名称”、“材料”、“重量”“备注”即可，其余“序号”、“代号”、“数量”solidworks自带明细表里有。

类型一律选择“文字”“数值/文字表达”项中，“名称”与“备注”对应行需要输入文字，不需要输入文字或暂时不知道输入什么时，输入空格。

“重量”与“材料”对应行可从下拉菜单中选取。

4.新建装配体，插入圆盘零件并保存；新建工程图，插入装配体（随便选个视图即可，与一下步骤无关）。

5.选择工具栏“注解”中的“表格”，选择“材料明细表”。

Solidworks自带明细表如下:注：保存路径：D:\软件\solidworks\SolidWorks\lang\chinese-simplified，文件名为bom-standard。

6.鼠标左键单击任意一单元格，出现属性栏，单击红圈中图标，明细表属性栏移至最下一行。

7.鼠标双击“项目号”单元格进入文字编辑状态，改为“序号”；同样步骤更改“零件号”为“代号”，更改“说明”为“名称”。

8.更改列宽合行高。

在需要改动的单元格右键单击，选择“格式化”，选择“列宽”，更改列宽数值，此处更改为8mm。

同样方法，更改“代号”栏列宽为40mm，“名称”栏列宽更改为44mm，“数量”栏列宽更改为8mm。

更改行高与更改列宽步骤一样，此处不再表达。

若担心以后列宽行高变动，可选择“锁定列宽”合“锁定行高”。

9.增加列。

右键在“数量”所在列处单击，选择“插入”选择“右列”。

在弹出的对话框中选择“材料”。

同样步骤插入“重量”与“备注”列。

注：若未进行1.3步，则自定义属性中不会出现“材料”、“重量”、“备注”等。

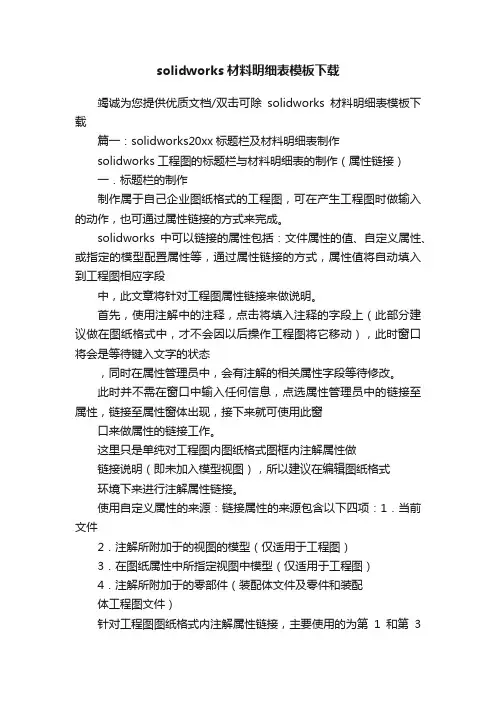

solidworks材料明细表模板下载竭诚为您提供优质文档/双击可除solidworks材料明细表模板下载篇一：solidworks20xx标题栏及材料明细表制作solidworks工程图的标题栏与材料明细表的制作（属性链接）一．标题栏的制作制作属于自己企业图纸格式的工程图，可在产生工程图时做输入的动作，也可通过属性链接的方式来完成。

solidworks中可以链接的属性包括：文件属性的值、自定义属性、或指定的模型配置属性等，通过属性链接的方式，属性值将自动填入到工程图相应字段中，此文章将针对工程图属性链接来做说明。

首先，使用注解中的注释，点击将填入注释的字段上（此部分建议做在图纸格式中，才不会因以后操作工程图将它移动），此时窗口将会是等待键入文字的状态，同时在属性管理员中，会有注解的相关属性字段等待修改。

此时并不需在窗口中输入任何信息，点选属性管理员中的链接至属性，链接至属性窗体出现，接下来就可使用此窗口来做属性的链接工作。

这里只是单纯对工程图内图纸格式图框内注解属性做链接说明（即未加入模型视图），所以建议在编辑图纸格式环境下来进行注解属性链接。

使用自定义属性的来源：链接属性的来源包含以下四项：1．当前文件2．注解所附加于的视图的模型（仅适用于工程图）3．在图纸属性中所指定视图中模型（仅适用于工程图）4．注解所附加于的零部件（装配体文件及零件和装配体工程图文件）针对工程图图纸格式内注解属性链接，主要使用的为第1和第3项。

使用＂当前文件＂，点选下拉式菜单后，就可在选单中选取要链接的属性，包括最常使用的sw-文件名称、sw-图纸比例、sw-生成的日期等等，此部分我们可以将它称为内部属性的链接，而solidworks已将这些内部属性添加到下拉式菜单中，如图：使用＂在图纸属性中所指定视图中模型＂，点选下拉式菜单后，您会发现和＂当前文件＂的选项是一致的，这个部分的使用是直接在字段处打入将链接的属性即可，例如：材料、供货商等等,而这边我们可以将它称为外部属性的链接。

竭诚为您提供优质文档/双击可除solidworks材料明细表模板下载篇一：solidworks20xx标题栏及材料明细表制作solidworks工程图的标题栏与材料明细表的制作（属性链接）一．标题栏的制作制作属于自己企业图纸格式的工程图，可在产生工程图时做输入的动作，也可通过属性链接的方式来完成。

solidworks中可以链接的属性包括：文件属性的值、自定义属性、或指定的模型配置属性等，通过属性链接的方式，属性值将自动填入到工程图相应字段中，此文章将针对工程图属性链接来做说明。

首先，使用注解中的注释，点击将填入注释的字段上（此部分建议做在图纸格式中，才不会因以后操作工程图将它移动），此时窗口将会是等待键入文字的状态，同时在属性管理员中，会有注解的相关属性字段等待修改。

此时并不需在窗口中输入任何信息，点选属性管理员中的链接至属性，链接至属性窗体出现，接下来就可使用此窗口来做属性的链接工作。

这里只是单纯对工程图内图纸格式图框内注解属性做链接说明（即未加入模型视图），所以建议在编辑图纸格式环境下来进行注解属性链接。

使用自定义属性的来源：链接属性的来源包含以下四项：1．当前文件2．注解所附加于的视图的模型（仅适用于工程图）3．在图纸属性中所指定视图中模型（仅适用于工程图）4．注解所附加于的零部件（装配体文件及零件和装配体工程图文件）针对工程图图纸格式内注解属性链接，主要使用的为第1和第3项。

使用＂当前文件＂，点选下拉式菜单后，就可在选单中选取要链接的属性，包括最常使用的sw-文件名称、sw-图纸比例、sw-生成的日期等等，此部分我们可以将它称为内部属性的链接，而solidworks已将这些内部属性添加到下拉式菜单中，如图：使用＂在图纸属性中所指定视图中模型＂，点选下拉式菜单后，您会发现和＂当前文件＂的选项是一致的，这个部分的使用是直接在字段处打入将链接的属性即可，例如：材料、供货商等等,而这边我们可以将它称为外部属性的链接。

SW2021材料明细表模板的制作方法
材料明细表中显示的信息是来自参考模型的信息，只有在文件属性中定义过的信息才能被选择在二维工程图的材料明细表中出现，对于显示自定义属性信息的列，系统将保留链接到属性的信息，以便在模型信息发生更改时表格可自动更新。

打开一部件或装配体的二维工程图，选择注解/表格/材料明细表。

选择任一包括所有零部件的视图。

然后会出现下图的表格。

接下来设置每列所链接到的属性，其中“序号”和“数量”已对应到序号和数量的链接不需设置，其余“图号/国标号”等需设置，方法是将鼠标置于材料明细表的A、B、C…字母处，单击B列，出现下图所示的一个对话框，如图所示。

单击红框处的“列属性”按钮，出现一个对话框，在“列类型”下拉列表中选择“自定义属性”，在“属性名称”下拉列表中选择“图号/国标号”（若在“属
性名称”下拉列表中没有“图号/国标号”选项，说明创建的模型文件属性中没有定义“图号/国标号”的属性，在模型文件属性中增设“图号/国标号”属性后，再回到材料明细表中就有“图号/国标号”的选项可选了。

同理定义其他的列属性。

其他同理：零件名称、规格/型号、材料、品牌、备件、备注采购属性都来自自定义；数量、序号项需使用原始模板默认的。

再接下来更改表头的行高和列宽。

更改方法是将鼠标置于材料明细表左上角的十字叉处右击，出现包含了插入、格式化、另存为等菜单的菜单栏，选择需要更改的项目命令进行更改。

对于表头中文字的更改双击进入表格进行字体设置然后直接输入就好。

材料明细表的格式和显示属性修改完成后，单击左上角的十字叉右击，在出现的菜单栏中选择另存为，保存标准化后的材料明细表方便下次的调用。

Solidworks 2018零部件模板、工程图标题栏、材料明细表以及设计库中Toolbox的简明使用教程◆零件模板的设置◆目的：零部件模板的设置，除了表明设计信息之外，更重要的用途是与工程图产生关联，有利于工程图的标题栏快速绘制，并杜绝人为输入信息的偏差。

设置步骤：第一，新建一个零件。

调出“摘要信息”（文件——属性），单击“自定义”，如下图：将之前“自定义”中的内容全部删除，然后单击“键入新属性”，添加有用的信息（主要是工程图标题栏的内容，比如：名称、图号、材料等），可以选择每个属性的类型（文字、日期、数字等）。

目前先输入“属性名称”和“类型”即可，后面两栏等具体设计零件时再填写。

（建议设计一个简单的零件，作为直观表现）第二，调出“选项”。

（工具——选项）主要设置“文档属性”，比如单位、字体、表现形式等。

第三、保存零件模板。

（文件——另存为）选择文件保存类型为Part templates (*.prtdot)。

保存路径一般位于：C:\ProgramData\Solidworks\Solidworks 2018\Templates（注：查看模板路径的方法：工具——选项——系统选项——文件位置）可以看到，文件夹中已经有一个自带的名称，可以自己起一个新文件名（我的文件名为My_Part）。

至此，零件模板设置完成。

◆装配体模板的设置◆装配体模板的设置与零件模板类似。

设置步骤：第一，新建一个装配体。

同样，调出“摘要信息”（文件——属性），单击“自定义”。

同样，将之前“自定义”中的内容全部删除，然后单击“键入新属性”，添加有用的信息（主要是装配体工程图标题栏的内容，比如：名称、图号、材料等），每个属性后又类型（文字、日期、数字等）可以选择。

先输入“属性名称”和“类型”即可，后面两栏等具体设计零件时再填写。

建议此标题栏与零件标题栏相同，目的是方便装配体工程图的设置工作量（当然，也可以不同）。

第二，调出“选项”。

Solidworks工程图模板制作一、创建一个零件模板1．选择材料：如“普通碳钢”2．定义单位：【工具】→【选项】→【文件属性】→【单位】→【自定义】→【质量】单位改为【千克】→【小数位数】改为【1】3．设置文件属性：（1）【文件】→【属性】→【摘要】→【作者】处填写自己名字（2）【自定义】设置如下图所示：4．存储零件模板：【文件】→【另存为】→普通碳钢.prtdot到“C:\Program Files\SolidWorks\data\templates\”文件夹下。

5．使用刚定义的零件模板任意创建一个简单零件，保存该零件“工程图范例.SLDPRT”。

二、用AutoCAD创建一个图纸格式和标题栏例如“A3横向.dwg”，按“Ctrl+A”全选，再按“Ctrl+C”复制所选。

三、创建工程图的图纸格式和模板1．【新建】→【工程图】→按下图做如下设置→【确定】2．【图纸】右键→【编辑图纸格式】1．在图幅区域以外的地方（如下图的红色区域）鼠标左键单击一下，然后按“Ctrl+V”，将图框粘帖进工程图中2．此时屏幕显示4．【插入】→【工程视图】→【模型】→浏览打开“工程图范例.SLDPRT”文件，插入一个主视图（我选择了1：1的比例），再按Esc键。

此时屏幕显示5．重新编辑图纸格式6．双击“（材料）”，选择链接属性选中【图纸属性中所指定视图中模型】，做如图设置，选中Material7．类似的做以下链接（单位）——公司名称（图名）——SW－文件名称（图号）——图号（重量）——Weight（设计）——SW－作者“设计”（日期）——完工日期（制图）——绘制者“制图”（日期）——绘制日期8．（比例）设置略有不同，应选中【当前文件】9．用记事本打开字体映射文件“C:\Program Files\SolidWorks\data\drawfontmap.txt”（安装目录下），在最后一行加入“仿宋_GB2312 宋体0.707”，保存，关闭。

solidworks 材料明细表模板
在SolidWorks中，材料明细表模板可以通过以下步骤创建：
1. 打开你的SolidWorks模型。

2. 点击菜单中的“工具”。

3. 选择“材料明细表”。

4. 在弹出的窗口中，你可以选择添加或删除材料，设置单位，以及自定义其他信息。

5. 点击“预览”，你可以在新的窗口中查看你的材料明细表。

6. 如果满意，点击“保存”，选择保存的位置和文件名，点击“确定”。

7. 你的材料明细表就会被保存为新的DWF文件。

以上就是SolidWorks中创建材料明细表模板的步骤。

这个模板可以帮助你更好地管理你的设计中的材料信息。

精心整理Solidworks 创建工程图模板及材料明细表模板技巧为了快速出图和快速出材料明细表和汇总表，每个公司都要建立一个适合自己的模版。

(1)工程图模板的建立在 (2) ed\… 1) 2) 图 ☆将原Excel 文件中的“项目号”改为“序号”，定义名称为“ItemNo”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“T otalWeight”;☆将原Excel文件中的“说明”改为“备注”，定义名称为“Description”。

3)在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，…，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。

4)2.“图纸1”，中选择“自定义”，最后点击“浏览”，在目录路径中找到合适的图纸格式，点击“确定”即可。

3.解除视图对齐关系与对齐视图在完成工程图的过程中，某些视图间的投影关系需要解除，某些视图间需要建立视图对齐关系，对此，SolidWorks提供了解除视图关系、水平对齐另一视图和竖直对齐另一视图的功能。

具体操作如下：欲解除视图关系，应同时选中需要解除视图关系的视图，点击“工具”→“对齐视图”→“解除对齐关系”命令即可;欲水平或竖直对齐另一视图，应先选中需要对齐的视图，然后点击“工具”→“对齐视图”→“水平对齐另一视图”或“竖直对齐另一视图”命令，此时注意鼠标的形状，再点击欲对齐的目标视图即可。

4.”即可。

5.6.块操作的应用SolidWorks的注解工具栏中，提供了丰富的表面粗糙度、形位公差和焊接符号等注解符号，所有符号都可以直接引用。

但对于不满足我国标准的一些符号以及一些特殊行业标准符号的标注还需要通过块操作来实现。

1 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。

2 使用方向键可以旋转模型。

按CTRL 键加上方向键可以移动模型。

按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。

4 使用z 来缩小模型或使用SHIFT + z 来放大模型。

5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。

6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。

当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。

7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。

8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。

9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。

10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。

11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。

12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。

13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。

14 使用选择过滤器工具栏，您可以方便地选择实体。

15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。

16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

17 单击菜单上的工具/选项/文件属性/颜色，然后从清单上选择一个特征类型，接着单击编辑来选择颜色，您可以对选择的特征类型指定颜色。

Solidworks中创建工程图模板及材料明细表模板的方法现实生产中2D工程图纸用来直接指导生产，它是设计工作的最终体现。

SolidWorks系统自身提供的工程图模板或材料明细表若不满足具体企业的要求，可以建立二者的模板。

(1)工程图模板的建立按照企业自身的要求建立相应图幅的工程图模板文件，并且将图层建立在工程图模板文件中，这样可以使新建的工程图都包含建立的图层。

再将工程图模板复制在SolidWorks\ data\template\…的模板文件中。

(2)材料明细表模板的建立系统所预设的材料明细表范本存储在安装目录SolidWorks\lang\ Chinese_ simplified\…下，可依照需求自行设计新的模板。

步骤如下:1)打开Solidworks\lang\Chinese_ simplified\Bomtemp.xl文件。

2)进行如图4所示的设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。

图4 用户个性化设置☆将原Excel文件中的“项目号”改为“序号”，定义名称为“ItemNo”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”;☆将原Excel文件中的“说明”改为“备注”，定义名称为“Description”。

3)在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，… ，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。

4)选择“文件”→“另存为”，将文件命名为BOM表模板，保存在SolidWorks\lang\ chinese-simplified \…下的模板文件中。
