铝合金栏杆技术交底

建筑安装工程安全技术交底单

施工单位：广西三建 桂建安1—90

工程名称 温馨花园22-25#、30-32#楼及地下室、34#楼 分部分项名称 铝合金窗、栏杆安装

施工队(组) 施工人数

安全技术交底内容：

1．进入施工现场必须戴好安全帽；

2．不准在高空开玩笑，严禁酒后作业；

3．不准穿拖鞋、硬底鞋、易滑及带钉和打赤脚上班；

4．施工现场的临时用电，不准乱拉乱接，如需使用，须由工地专职电工进行操作；

5．不准站在窗台上作业，如果须要在外架或者站在窗台上作业，必须系紧安全带，以防高空坠落；

6．在高处作业，所用工具和物件须放平放稳，以防坠落伤人；

7．严禁乘坐龙门架上下楼层，施工现场的机械设备不准乱开乱动；

8．每天工作完，须做到工完场清。

交底人签字 交底时间 年 月 日

施工队（组）长签字 安全员签字

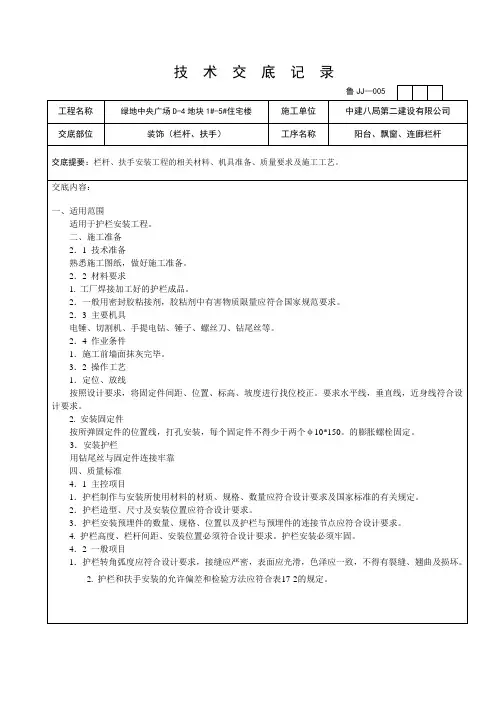

技 术 交 底 记 录

工程名称 绿地中央广场D-4地块1#-5#住宅楼 施工单位 中建八局第二建设有限公司

交底部位 装饰（栏杆、扶手） 工序名称 阳台、飘窗、连廊栏杆

交底提要：栏杆、扶手安装工程的相关材料、机具准备、质量要求及施工工艺。

交底内容：

一、适用范围

适用于护栏安装工程。

二、施工准备

2．1 技术准备

熟悉施工图纸，做好施工准备。

2．2 材料要求

1. 工厂焊接加工好的护栏成品。

2．一般用密封胶粘接剂，胶粘剂中有害物质限量应符合国家规范要求。

2．3 主要机具

电锤、切割机、手提电钻、锤子、螺丝刀、钻尾丝等。

2．4 作业条件

1．施工前墙面抹灰完毕。

3．2 操作工艺

1．定位、放线

按照设计要求，将固定件间距、位置、标高、坡度进行找位校正。要求水平线，垂直线，近身线符合设计要求。

2. 安装固定件

按所弹固定件的位置线，打孔安装，每个固定件不得少于两个φ10*150。的膨胀螺栓固定。

3．安装护栏

用钻尾丝与固定件连接牢靠

四、质量标准

4．1 主控项目

1．护栏制作与安装所使用材料的材质、规格、数量应符合设计要求及国家标准的有关规定。

2．护栏造型、尺寸及安装位置应符合设计要求。

3．护栏安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。

4. 护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。

4．2 一般项目

1．护栏转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲及损坏。

技 术 交 底 记 录

表C2-1 编 号 00-00-C2-040

工程名称 阜新市大唐荣城二期4#-9#楼 交底日期 2013-9-15

施工单位 中国新兴建设开发总公司 分项工程名称 栏杆扶手技术交底

交底提要 栏杆扶手技术交底

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 一、施工准备

1、作业条件

1.1楼梯间墙面、楼梯踏板等抹灰及地砖铺贴全部完成。

1.2 4#、6#、7#、8#、9#楼梯间为剪刀梯，在墙上固定栏杆扶手，5#楼楼梯间没有防火墙，在踏步上固定栏杆扶手。

2、材料准备

2.1主材料：扶手采用Ф60不锈钢钢管，壁厚3mm；立杆采用Ф60不锈钢钢管，壁厚3mm；小格栅采用Ф25不锈钢钢管，壁厚1.0mm。

2.2附材料：ф10膨胀螺栓、扣碗。

3、机具准备

3.1电动机具:手提电具、电焊机、抛光机。

3.2手动工具:锤子、盒尺、钢尺、垂直检测尺等。

二、施工方法

1、施工工艺：（5#楼楼梯间中间没有防火墙做法）

找位划线→钻孔、下埋件→固定立杆→固定扶手→弯头配制、焊接→固定格栅→满焊、抛光

2、找位与划线：

根据施工图纸将扶手的位置、标高、坡度、转角形状找位校正后，弹出扶手纵向中心线，以及立杆位置线。根据上下两跑的折弯位置、角度，划出扶手直线段与弯头、折弯段的起点

和终点的位置。

3、钻孔、下埋件

根据确定的立杆位置线，采用小水钻在踏步地砖上钻孔。在钻孔施工时，不能使用电锤、錾子等工具进行操作，以免造成地砖破坏。 钻孔完毕后开始下埋件，用铁锤轻轻将ф10膨胀螺栓敲入孔入，并使胀栓全部膨开。

4、固定立杆 技 术 交 底 记 录

表C2-1 编 号 00-00-C2-040

工程名称 阜新市大唐荣城二期4#-9#楼 交底日期 2013-9-15

栏杆基础混凝土施工技术交底

一、概况

栏杆基础位于马道内侧，顶面高程85.90米，断面尺寸300mm宽*500mm高，设计混凝土强度C25。路口、下河踏步口处除外全河道通常设置，栏杆柱中心间距1500mm，单元分段长度19.83米，伸缩缝20mm。

二、沟槽开挖

1、边坡混凝土浇筑完毕，测量放线撒出开挖内侧边线。自边坡混凝土边缘起开挖宽度≥550mm，以保证有效工作面。

2、沟槽底部清理干净，有软弱部位应挖除换土并夯打密实。挖除的土方散布马道面上，沟槽边缘清理干净。

3、边坡混凝土下方边缘修整竖直，土工布或土工膜多余部分紧贴于沟槽内侧，长度超过沟槽深度的予以剪除。

4、砂垫层在开挖时防止掏空，空洞超出100mm时须人工补捣密实。

三、钢筋制作安装

1、栏杆基础内钢筋设计仅有Ø6一种，钢筋进场进行抽检送样，检测钢筋的机械性能。本工程使用的钢筋厂家为质量信誉较好的安阳钢铁股份有限公司，一次完成进货。

2、将钢筋采用调直机调直，按照图纸设计要求尺寸下料，下料后分别放置。

3、制作尺寸偏差：箍筋的外包尺寸+5mm、-3mm，平直弯钩长度小于20mm，成型后钢筋对角线长度偏差±10mm以内。竖向直钢筋长度不小于240mm。

4、钢筋笼绑扎：在箍筋四角穿入直钢筋，箍筋距直钢筋端部为70mm，间距100mm，间距偏差不大于10mm，每个交接点采用22#镀锌钢丝兜扣法绑扎固定。成型的钢筋笼不得严重扭曲、纵向错位等变形。

5、安装：混凝土浇筑振捣后至距底部300mm时将钢筋笼按照预定位置插入混凝土，随同杯口木盒一起固定。固定钢筋时须注意保护层厚度，可采用填入混凝土的办法，轻微调整钢筋笼平面位置，将钢筋笼四周与木盒四周间距保持均匀一致。

四、模板安装

1、模板采用竹胶板，后背须用方木加固。模板宽度不小于500mm，加固方木不应小于40mm*70mm。拼装接缝不大于2mm，分段模板端部预留阴阳顺接槽，以保证接缝平顺、严密。边坡混凝土侧采用40*100净面方木，方木端部预留阴阳顺接槽。
