第八期全国BIM等级二级(设备)试题

第十一期全国BIM等级二级设备试题

一、请按照如图所示建立筒灯构件，此筒灯构件光源光束角为30度，光场角为60度，图中标示不全地方请自行设置，其中筒灯各部分材质需要在“构件类型”中体现相关数据。请将模型文件以“筒灯+考生姓名．xxx”为文件名保存到考生文件夹中。（15分）

二、1、创建下图中的风管附件 消音器模型，并添加相应风管连接件参数，要求不同尺寸的风管均能使用，结果以“消音器+考生姓名．xxx”为文件名保存在考生文件夹中。

2、根据给出的图纸创建建筑模型，建筑层高6500，包括墙、柱、门、窗等相关构件，要求尺寸、位置安装正确，门为双面嵌板门，大小为1800*2100;窗为百叶窗，安装高度为1500，大小为1500*3000。此房间为空调机房，机房下为管廊和热交换站，现要求在机房中添加管廊排风、热交换站补风风机，管廊排风风量为l5000m3／h，热交换站补风风量9000m3／h，风机采用吊装形式安装，安装高度自定；管廊风管穿楼板位置已给好，另风管接静压箱端应添加消音器一节，风管穿楼板按要求添加防火阀。未指明方面由考生自定，结果以“空调机房+考生姓名．xxx”为文件名保存在考生文件夹中。（20分）

三、参照下图创建中水机房局部建筑及机电模型，结果以“中水机房模型+考生姓名．xxx”为文件名保存在考生文件夹中。下图所注标高均为为中心标高。

具体要求：1、根据给出的图纸创建建筑模型，中水机房跨越一1层和l层两个楼层，—1层层高4200，1层层高3600，建筑模型包括标高、轴网、墙、门、柱、楼板等相关构件，要求尺寸、位置正确。2．根据给出的图纸建立风、水、电三个专业的模型。3、给风、水各专业管道（包含管件、管道附件）定义颜色：排风一红色、送风一青色、中水一绿色，压力污水一蓝色。4、如图中有碰撞请结合专业知识排除局部碰撞，但不得修改整体标高。5、分别对各系统进行标注并生成如图所示的《中水机房局部给排水平面图》和《中水机房局部通风、电气平面图》，未指明方面由考生自定（25分）

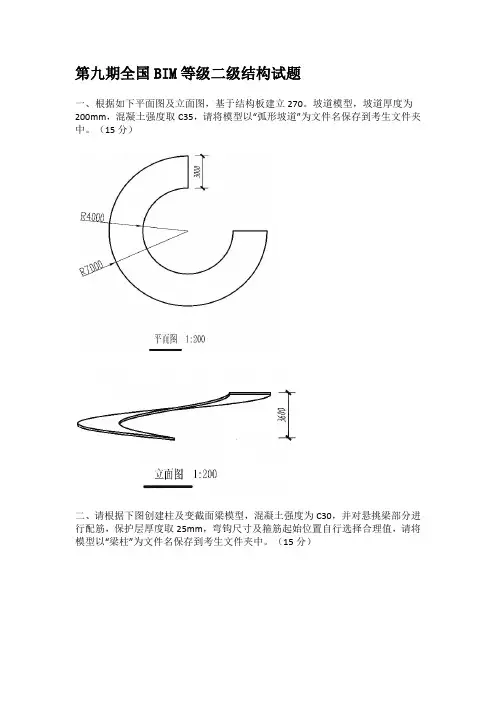

第九期全国BIM等级二级结构试题

一、根据如下平面图及立面图，基于结构板建立270。坡道模型，坡道厚度为200mm，混凝土强度取C35，请将模型以“弧形坡道”为文件名保存到考生文件夹中。（15分）

二、请根据下图创建柱及变截面梁模型，混凝土强度为C30，并对悬挑梁部分进行配筋，保护层厚度取25mm，弯钩尺寸及箍筋起始位置自行选择合理值，请将模型以“梁柱”为文件名保存到考生文件夹中。（15分）

三、请根据如下平面图及立面图，建立钢管桁架模型。图中右立面下弦杆轴线为圆弧曲线，半径为15000，其他未标出的尺寸可取合理值，请将模型以“钢桁架”为文件名保存剑考生文件夹下。注：为清楚表达模型尺寸，正立面图仅绘出了弧形下弦杆端点和中点的球铰投影。（20分）

四、根据以下图纸，建立小别墅的结构模型，并创建有关明细表及图纸。 （50分）

具体要求如下：

(1)建立模型轴网、标高，并按照图示形式进行命名；

(2)建立地下室、首层、二层以及屋顶、屋面梁模型，包括：基础、梁、柱、楼板、屋面等；其中，基础及柱采用C30混凝土，梁、楼板、屋面采用C25混凝土：

(4)建立首层梁配筋模型； (5)建立首层平面图、南立面及整体轴测图，并在首层平面图标注梁构件截面尺寸；

(6)统计首层梁的截面尺寸、类型和混凝土用量，创建首层梁明细表；

(7)统计首层梁钢筋的类型、长度、数量，创建钢筋明细表；

(8)将首层平面、南立面、首层梁明细、整体轴测图一起放置于一张图纸中。

(9)将结果以“别墅”为文件名保存到考生文件夹中。

提示：屋顶斜梁可通过三维捕捉，拾取屋顶斜面交线生成；斜梁顶面会有部分凸出屋顶板，可不处理。

二级设备试题第一题题目：

试题解析：

注：本题未做参数化要求，故此解析中不添加参数。

1.新建族，选择公制常规模型族样板进入族编辑界面，为和试题中的视图方向保持一致，我们进

入前立面视图绘制相应的参照平面。

2.在此立面视图绘制三个拉伸1）、第一个拉伸

2)、第二个拉伸

3）、第三个拉伸

4）、拉伸完毕的后的三维效果图。

3.进入右立面视图通过绘制参照平面进行定位，绘制风机盘管带管道出口。1）、绘制参照平面2）、创建圆形拉伸，直径为20mm。

4、在右立面视图绘制电力连接处。1）、拾取该参照平面，进入右里面视图。

2）、用模型线绘制一个如图所示的矩形框以及电气标志。

3）、拆分面，将绘制出来的矩形从整个面层拆分为独立的面。

5、添加各管线连接件1）、添加风管连接件，拾取需要添加链接件的面，修改连接件的大小。

2）、添加管道连接件，分别拾取各管口，修改各链接件的直径为20mm

3）、添加电气链接件，拾取小矩形面即可。

6、定义族类别与组参数。

7、绘制完毕，将模型保存至考生文件夹中，下图为三维效果展示。二级设备试题第二题题目：

概述：本题分为两大部分，一部为送风口族的制作，第二部分为房间内暖通设计。一、风口族的

制作1、新建族，选择公制常规模型族样板文件2、绘制参照平面（做题时为节省时间这里是绘制参照平面时使用拾取线，设置偏移量的命令）2、平面参照平面绘制完毕

3、创建拉伸，设置好拉伸起点和拉伸中点。

4、完成拉伸

5、格栅的创建，同上使用拉伸命令，设置好拉伸起点和拉伸中点。

6、在风管出风口添加模型线（题目中未做要求可加，可不加）

7、模型线绘制后的效果8、添加风管连接件选择面，拾取风管面

9、选中连接件，修改连接件尺寸与风管一致10、为送风口族定义族类别和族参数。

11、风口族绘制完毕将文件保存至考生文件夹，并命名为送风口。二、房间暖通设计

1、根据题目要求，新建项目，并根据图纸给出的墙、门、窗绘制出模型

（1）、新建项目，项目样板选择机械样板。

（2）、绘制轴网（3）、柱的绘制，在默认的机械样板中柱是没有我们所需要的矩形柱，需要我们手动去载入到项目中，载入后设定大小（本教程按200mmx200mm的矩形柱绘制），绘制在轴网交叉处。（4）、墙的绘制，在题目中墙厚没做要求，这里按200mm绘制标高二的高度设置为3300作为墙的限制条件。

第八期全国BIM等级二级结构试题

一、使用钢筋创建功能，分两部分创建如图所示马凳筋，并通过成组操作形成一个完整的马凳筋，钢筋直径取1Omm，弯折半径选择合理值即可。最后保存为项目文件，结果

以“马凳筋．xxx”为文件名保存在考试文件夹中（注意：不允许两部分以上组合）（10分）

二、根据给出的剖面图及尺寸，利用基础墙和矩形截面条形基础，建立条形基础模型，并将材料设置为C15混凝土，基础长度取合理值。结果以“条形基础．xxx”为文件名保存在考生文件夹中。（10分） 三、按照给出的投影图和配筋图，创建牛腿柱模型。模型应包含混凝土材质信息和钢筋信息，其中箍筋间距1OOmm，直径8mm，强度为HRB335，其他纵筋和弯起筋直径为14mm，强度为HRB400。结果以“牛腿

柱．xxx”为文件名保存到考生文件夹中。 （15分）

四、根据下图给定的投影尺寸，创建梁柱及其节点模型。梁的长度、柱的高度及其他未标注尺寸取合理值即可。请将模型文件以“梁柱节点．xxx”为文件名保存到考生文件夹中。（15分）

五、根据下面给出的平面图、立面图、剖面图以及梁柱截面详图，建立别墅结构模型，未标注构件尺寸可取合理值。具体要求如下： （50分）

(1)建立建筑模型：

1)按照给出的平、立面要求，绘制轴网及标高，并标注尺寸。

2)按照轴线创建墙体模型，其中内墙厚1OOmm，采用型钢龙骨轻质隔墙；外墙厚240mm，采用砖墙。

3)室内门宽度统一为900mm，门窗采用尺寸相符的门窗族创建即可。

(2)建立结构模型： 1)按图中信息创建梁、柱模型。梁柱材料均为C30混凝土。梁柱截面参照详图配置，箍筋间距均为200mm，在梁柱节点200mm范围内加密为间距1OOmm，保护层厚度均取50mm。

2)根据图中尺寸及位置建立一层顶板（二层底板）模型，材料采用C30混凝土，按照间距300mm配筋，保护层厚度取15mm。

3)根据图中尺寸及位置建立屋顶模型，材料采用C30混凝土，按间距300mm配筋，保护层厚度取20mm。
