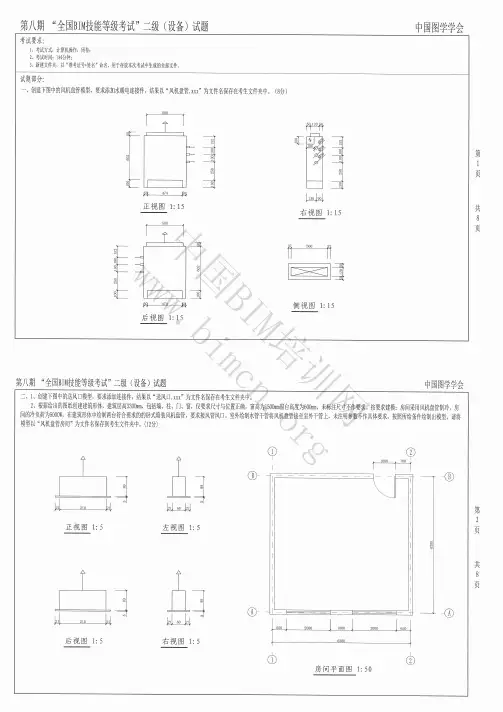

二级设备试题第一题题目：
试题解析：
注：本题未做参数化要求，故此解析中不添加参数。
1.新建族，选择公制常规模型族样板进入族编辑界面，为和试题中的视图方向保持一致，我们进
入前立面视图绘制相应的参照平面。
2.在此立面视图绘制三个拉伸1）、第一个拉伸
2)、第二个拉伸
3）、第三个拉伸
4）、拉伸完毕的后的三维效果图。
3.进入右立面视图通过绘制参照平面进行定位，绘制风机盘管带管道出口。1）、绘制参照平面2）、创建圆形拉伸，直径为20mm。
4、在右立面视图绘制电力连接处。1）、拾取该参照平面，进入右里面视图。
2）、用模型线绘制一个如图所示的矩形框以及电气标志。
3）、拆分面，将绘制出来的矩形从整个面层拆分为独立的面。
5、添加各管线连接件1）、添加风管连接件，拾取需要添加链接件的面，修改连接件的大小。
2）、添加管道连接件，分别拾取各管口，修改各链接件的直径为20mm
3）、添加电气链接件，拾取小矩形面即可。
6、定义族类别与组参数。
7、绘制完毕，将模型保存至考生文件夹中，下图为三维效果展示。二级设备试题第二题题目：
概述：本题分为两大部分，一部为送风口族的制作，第二部分为房间内暖通设计。一、风口族的
制作1、新建族，选择公制常规模型族样板文件2、绘制参照平面（做题时为节省时间这里是绘制参照平面时使用拾取线，设置偏移量的命令）2、平面参照平面绘制完毕
3、创建拉伸，设置好拉伸起点和拉伸中点。
4、完成拉伸
5、格栅的创建，同上使用拉伸命令，设置好拉伸起点和拉伸中点。
6、在风管出风口添加模型线（题目中未做要求可加，可不加）
7、模型线绘制后的效果8、添加风管连接件选择面，拾取风管面
9、选中连接件，修改连接件尺寸与风管一致10、为送风口族定义族类别和族参数。
11、风口族绘制完毕将文件保存至考生文件夹，并命名为送风口。二、房间暖通设计
1、根据题目要求，新建项目，并根据图纸给出的墙、门、窗绘制出模型
（1）、新建项目，项目样板选择机械样板。
（2）、绘制轴网（3）、柱的绘制，在默认的机械样板中柱是没有我们所需要的矩形柱，需要我们手动去载入到项目中，载入后设定大小（本教程按200mmx200mm的矩形柱绘制），绘制在轴网交叉处。（4）、墙的绘制，在题目中墙厚没做要求，这里按200mm绘制标高二的高度设置为3300作为墙的限制条件。

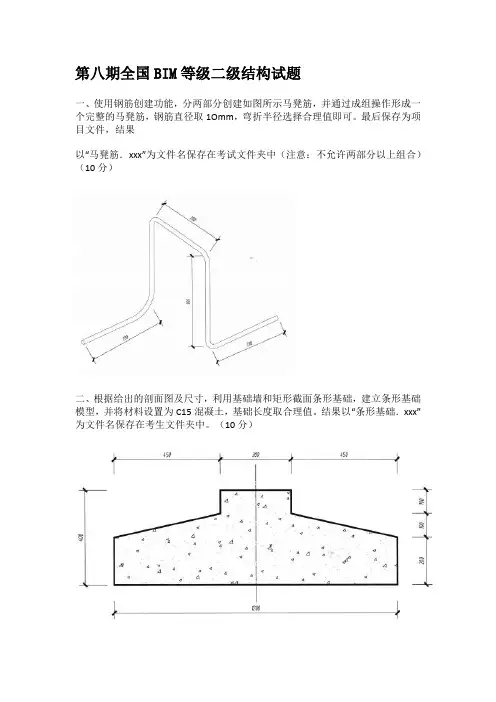

第八期全国BIM等级二级结构试题
一、使用钢筋创建功能，分两部分创建如图所示马凳筋，并通过成组操作形成一个完整的马凳筋，钢筋直径取1Omm，弯折半径选择合理值即可。最后保存为项目文件，结果
以“马凳筋．xxx”为文件名保存在考试文件夹中（注意：不允许两部分以上组合）（10分）
二、根据给出的剖面图及尺寸，利用基础墙和矩形截面条形基础，建立条形基础模型，并将材料设置为C15混凝土，基础长度取合理值。结果以“条形基础．xxx”为文件名保存在考生文件夹中。（10分） 三、按照给出的投影图和配筋图，创建牛腿柱模型。模型应包含混凝土材质信息和钢筋信息，其中箍筋间距1OOmm，直径8mm，强度为HRB335，其他纵筋和弯起筋直径为14mm，强度为HRB400。结果以“牛腿
柱．xxx”为文件名保存到考生文件夹中。 （15分）
四、根据下图给定的投影尺寸，创建梁柱及其节点模型。梁的长度、柱的高度及其他未标注尺寸取合理值即可。请将模型文件以“梁柱节点．xxx”为文件名保存到考生文件夹中。（15分）
五、根据下面给出的平面图、立面图、剖面图以及梁柱截面详图，建立别墅结构模型，未标注构件尺寸可取合理值。具体要求如下： （50分）
(1)建立建筑模型：
1)按照给出的平、立面要求，绘制轴网及标高，并标注尺寸。
2)按照轴线创建墙体模型，其中内墙厚1OOmm，采用型钢龙骨轻质隔墙；外墙厚240mm，采用砖墙。
3)室内门宽度统一为900mm，门窗采用尺寸相符的门窗族创建即可。
(2)建立结构模型： 1)按图中信息创建梁、柱模型。梁柱材料均为C30混凝土。梁柱截面参照详图配置，箍筋间距均为200mm，在梁柱节点200mm范围内加密为间距1OOmm，保护层厚度均取50mm。
2)根据图中尺寸及位置建立一层顶板（二层底板）模型，材料采用C30混凝土，按照间距300mm配筋，保护层厚度取15mm。
3)根据图中尺寸及位置建立屋顶模型，材料采用C30混凝土，按间距300mm配筋，保护层厚度取20mm。
二级设备试题第一题题目：
试题解析：
注：本题未做参数化要求，故此解析中不添加参数。
1.新建族，选择公制常规模型族样板进入族编辑界面，为和试题中的视图方向保持一致，我们进
入前立面视图绘制相应的参照平面。
2.在此立面视图绘制三个拉伸1）、第一个拉伸
2)、第二个拉伸
3）
、第三个拉伸
4）、拉伸完毕的后的三维效果图。
3.进入右立面视图通过绘制参照平面进行定位，绘制风机盘管带管道出口。1）、绘制参照平面2）、创建圆形拉伸，直径为20mm。
4、在右立面视图绘制电力连接处。1）、拾取该参照平面，进入右里面视图。
2）、用模型线绘制一个如图所示的矩形框以及电气标志。
3）、拆分面，将绘制出来的矩形从整个面层拆分为独立的面。
5、添加各管线连接件1）、添加风管连接件，拾取需要添加链接件的面，修改连接件的大小。
2）、添加管道连接件，分别拾取各管口，修改各链接件的直径为20mm
3）、添加电气链接件，拾取小矩形面即可。
6、定义族类别与组参数。
7、绘制完毕，将模型保存至考生文件夹中，下图为三维效果展示。二级设备试题第二题题目：
概述：本题分为两大部分，一部为送风口族的制作，第二部分为房间内暖通设计。一、风口族的
制作1、新建族，选择公制常规模型族样板文件2、绘制参照平面（做题时为节省时间这里是绘制参照平面时使用拾取线，设置偏移量的命令）2、平面参照平面绘制完毕
3、创建拉伸，设置好拉伸起点和拉伸中点。
4、完成拉伸
5、格栅的创建，同上使用拉伸命令，设置好拉伸起点和拉伸中点。
6、在风管出风口添加模型线（题目中未做要求可加，可不加）
7、模型线绘制后的效果8、添加风管连接件选择面，拾取风管面
9、选中连接件，修改连接件尺寸与风管一致10、为送风口族定义族类别和族参数。
11、风口族绘制完毕将文件保存至考生文件夹，并命名为送风口。二、房间暖通设计
1、根据题目要求，新建项目，并根据图纸给出的墙、门、窗绘制出模型
（1）、新建项目，项目样板选择机械样板。
（2）、绘制轴网（3）、柱的绘制，在默认的机械样板中柱是没有我们所需要的矩形柱，需要我们手动去载入到项目中，载入后设定大小（本教程按200mmx200mm的矩形柱绘制），绘制在轴网交叉处。（4）、墙的绘制，在题目中墙厚没做要求，这里按200mm绘制标高二的高度设置为3300作为墙的限制条件。
