线路故障指示器安装作业指导书

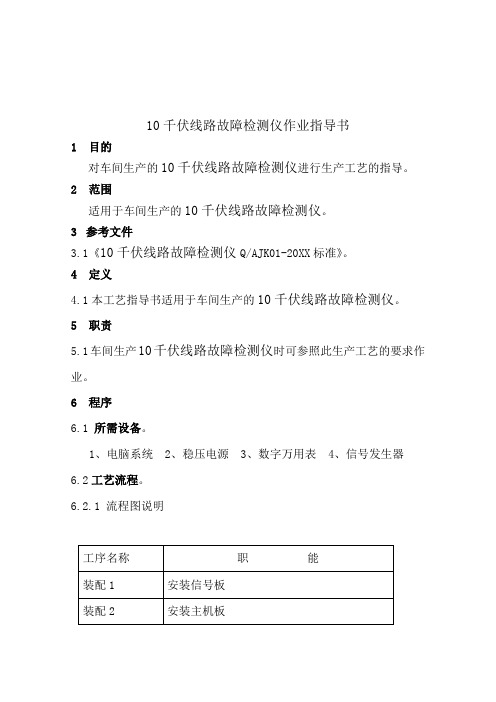

10千伏线路故障检测仪作业指导书1 目的对车间生产的10千伏线路故障检测仪进行生产工艺的指导。

2 范围适用于车间生产的10千伏线路故障检测仪。

3参考文件3.1《10千伏线路故障检测仪Q/AJK01-20XX标准》。

4 定义4.1本工艺指导书适用于车间生产的10千伏线路故障检测仪。

5 职责5.1车间生产10千伏线路故障检测仪时可参照此生产工艺的要求作业。

6 程序6.1 所需设备。

1、电脑系统2、稳压电源3、数字万用表4、信号发生器6.2工艺流程。

6.2.1 流程图说明预加工11、目的：加工线路板2、工具：电烙铁、偏口钳3、材料：线路板、电子元件4、步骤：4．1将电子元件按照标示安装到线路板的对应位置，排列整齐4．2用电烙铁焊接，调整元件至焊接规定要求4．3用偏口钳将多余的管脚剪掉。

4．4将焊点整理、补焊，工艺要求：1、电子元件排列整齐、准确。

2、焊点饱满，无虚焊、错焊、漏焊。

3、戴静电环作业。

4、不能堆放在一起。

预加工21、目的：线路板的功能调试2、工具：万用表、通讯模块，接收机、稳压电源3、步骤：3．1检查线路板是否焊接完成，有无虚焊、错焊、漏焊。

3．2将线路板按要求连接通讯模块、稳压电源（注意：正负极连接一定要正确）。

3．3按内部要求用万用表测量各点电压，调试功能工艺要求:1、连接要正确。

2、线路板要清洁。

3、轻拿轻放，用力不要太大。

装配11、目的：固定通讯模块2、工具：手动起、毛刷、尖嘴钳3、材料：Φ3螺母、Φ3平垫、Φ3弹垫、pm3*6螺钉4、步骤：4．1取出报警器壳，并确定固定孔是否符合规格4．2确定报警器壳没有划伤、破裂现象。

4．2用毛刷将报警器壳内的灰尘去除。

4．3将通讯模块固定在报警器壳内的相应位置。

4．4弹垫要求全部压平。

4．5清除表内的异物。

4．6自检无误后流入下道工序。

工艺要求：1、戴静电环作业。

2、报警器壳不能用错。

3、报警器内不能有杂物。

4、桌面清洁无杂物。

装配21、目的：固定互感器2、工具：电批、手动起3、材料：前道工序的半成品、互感器、PM4*10/PM6*12螺钉、Φ4/6弹垫、Φ4/6平垫4、步骤：4．1配好相应的螺钉（加上弹垫和平垫）。

断路器安装作业指导书前言本指导书旨在为工程师提供一个全面的断路器安装指南。

我们将详细介绍断路器安装的步骤，以及需要遵守的安全措施。

在进行断路器安装前，请仔细阅读本指导书。

断路器安装步骤步骤一：检查设备在进行断路器安装之前，需要对设备进行检查，以确保设备符合安装要求。

如果检查发现任何问题，请立即停止安装，并联系技术支持。

步骤二：准备工作在给断路器安装之前，我们需要进行以下准备工作：•确定安装位置，并准备好安装材料；•关闭断路器开关；•准备好所需的工具和安全装备。

步骤三：安装断路器接下来，我们将详细介绍安装断路器的步骤：第一步：确认断路器是否适合该电路系统在进行断路器安装之前，需要确认该断路器是否符合电路系统的要求。

如果不符合要求，请更换合适的断路器。

第二步：确认安装位置确保已经选定了正确的安装位置，并且位置符合设备要求。

第三步：固定安装板将安装板固定在选定的安装位置上。

第四步：接线接线前，需要先检查电路系统的绝缘状况。

然后，将电源线和负载线连接到断路器的连接端口上。

确保连接牢固，不漏电。

第五步：安装面板连接完电源线和负载线后，安装面板，并仔细检查所有的接线和连接是否牢固。

第六步：打开断路器开关在安装完毕后，打开断路器开关，并检查是否正常工作。

步骤四：安全措施在进行断路器安装之前，请务必遵守以下安全措施：•断开电源并确保电路系统已经失电；•穿戴适当的安全装备，如手套、安全眼镜等；•确保安装位置周围没有杂物和障碍物；•一次只安装一个断路器，并确保按照正确的顺序进行操作；•不要在不适当的环境下安装断路器，如在潮湿的地方、火灾危险的地方等；•严格遵守安全规范，并保持清醒状态。

结论断路器安装是一个需要谨慎和小心的过程。

我们建议只由专业的工程师来进行此项工作。

希望本指导书能够为断路器安装者提供帮助。

如您还有任何问题，请联系技术支持。

请注意：在进行断路器安装之前，应仔细阅读工厂的操作手册，并遵守公共所需的安全规定。

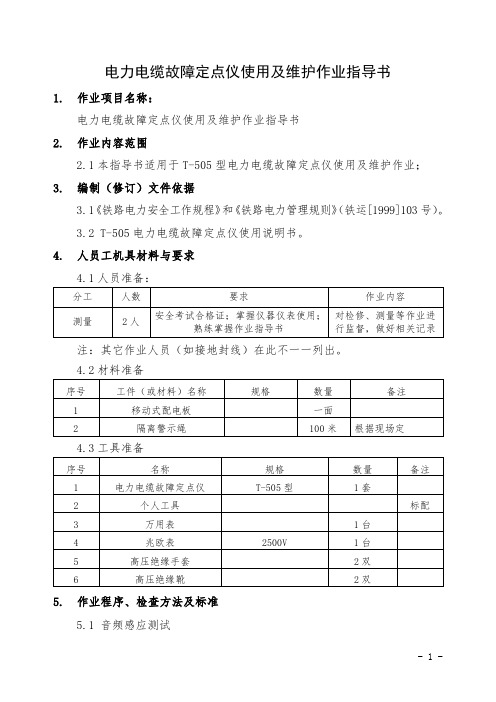

电力电缆故障定点仪使用及维护作业指导书1. 作业项目名称：电力电缆故障定点仪使用及维护作业指导书2. 作业内容范围2.1本指导书适用于T-505型电力电缆故障定点仪使用及维护作业；3. 编制（修订）文件依据3.1《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）。

3.2 T-505电力电缆故障定点仪使用说明书。

4. 人员工机具材料与要求4.1人员准备：注：其它作业人员（如接地封线）在此不一一列出。

4.2材料准备4.3工具准备5. 作业程序、检查方法及标准5.1 音频感应测试利用音频感应法可以迅速准确地寻找电缆路径，进行电缆辨识、深度测量并能进行低阻故障定点。

5.1.1 准备工作通过T-602音频信号发生器向电缆中施加音频电流信号，用T-505定点仪的音频信号接收功能接收该电流信号产生的音频磁场，可进行路径探测与金属性短路故障定点。

5.1.2 仪器的现场连接5.1.2.1 将仪器附带的提杆、手球与音频探头连接在一起。

5.1.2.2 将音频探头的输出插头插在T-505的〈信号输入〉插孔里，仪器自动将工作方式置为音频感应法测试。

5.1.2.3 将耳机插在T-505的〈耳机〉插孔里。

5.1.2.4 将T-505的〈磁场增益〉调到最小（即逆时针旋转到头）。

5.1.3 T-505的音频界面介绍打开音频信号发生器的电源开关，向电缆注入1kHz的音频电流信号后，打开T-505电源，两秒钟后，仪器进入正常工作状态，屏幕显示如图所示：图1T-505音频电流感应法的液晶显示主要有以下内容：〈信号频率〉：当前接收信号的频率。

〈增益情况〉：当信号幅值太大以至失真时，屏幕将显示“增益过大”；•当信号幅值太小时，将显示“增益过小”；正常则无显示。

〈干扰情况提示〉：当信号频率小于0.9KHz或者大于1.1KHz时，显示“干扰”，如果信号频率是1KHz，则无显示。

〈信号幅值百分比〉：当前信号幅值的相对大小，最大为99%。

线路安装作业指导书附件：（农网）塔城市2017年“井井通电”农网改造升级工程塔城精益电力建设公司年月日批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日线路复测作业指导书一、变台复测1.1 对照设计图纸对变台杆位中心桩进行复测，台区安装位置应避开易燃、易爆、污秽严重、地势低洼及易受车辆碰撞场所。

1.2 根据现场复测情况，对施工人员进行安全、技术交底。

二、线路复测2.1 对照设计图纸对杆位中心桩和线路路径、交叉跨越以及危险断面进行复测，10kV及以下架空线路直线杆顺线路方向位移不应超过设计档距的3%，直线杆横线路方向位移不应超过50mm。

2.2 转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。

2.3 复测导线对交叉跨越物、临近建、构筑物、山区边坡等距离是否符合规程要求；对新增加的跨越物、临近的建、构筑物、应及时通知设计单位校核。

2.4 线路转角桩、分支杆中心桩应有可靠的保护措施，防止丢失和移动。

I、在复测分坑过程中，若发现降基不足、地质状况、基础型式与设计不符应立即通知设计单位或监理工程师。

杆塔作业指导书一电杆分坑1.1 变台电杆分坑1.1.1 依据设计数据复核变台位中心桩，确定顺线路方向的前后方向桩（辅助桩）。

1.1.2 柱上变压器台变压器正装时根开为2.5m，变压器侧装时根开为2.2m，根开的中心偏差不应超过±30mm。

1.1.3 在杆位中心按设计要求划出坑口。

1.2 线路电杆分坑1.2.1 单杆分坑时，在杆位中心桩设测点，安置经纬仪。

前视或后视相邻杆塔位中心桩，在需排杆位置的方向，定两个辅助桩，两桩相距2至3m，供底盘找正用。

1.2.2 在杆位中心按设计要求划出坑口。

1.3 杆坑开挖1.3.1 杆塔开挖前应查看基坑附近是否埋有电缆、光缆及管道等地下设施，如有应取得有关管理部门的同意，制定安全措施并设专人监护，地下设施范围严禁用冲击工具或机械开凿。

10KV电缆故障指示器的安装应用目前在10kV高压网络中应用较为广泛的是有源二合一故障指示器，其不仅能够指示相间短路故障，而且还能够检测单相接地故障，其安装应用主要如下所示：（1）主机的安装。

有源二合一故障指示器主机为95*50*85mm 尺寸规格，存放主机的柜体的开孔规格为90（长）*45（宽）mm。

主机的安装相对来说较为简洁，只需要将主机上方的四个弹片按下即可放入到柜体中，即完成主机安装。

（2）接地传感器的安装。

接地传感器是为了感应单相接地短路电流，因此该设备必需安装在各个分相的三芯电缆上，从而使得传感器能够接收并感应每一相的接地电流。

接地传感器在安装时首先用螺丝刀拧开螺丝，打开金属卡环，然后将金属卡环套在各项三芯电缆上面，最终用螺丝刀拧紧固定，同时拉紧抱扎锁扣，将卡扣牢牢地固定在电缆上面，从而防止传感器脱落。

图一为短路传感器安装示意图。

（3）短路传感器的安装。

短路传感器是为了监测电缆相间是否存在着短路电流，因此短路传感器往往安装在单相电缆的分支之上，安装方法和步骤与接地传感器相像，首先用螺丝刀将螺丝钉拧开，从而打开金属卡环，然后将卡环套在电缆分支上，再次拧紧螺丝钉，假如仍旧存在松动，则通过调整传感器顶端的螺杆来固定。

（4）光纤线缆的连接。

当故障指示器的主机和传感器安装完毕之后，安装人员用光纤线缆将传感器与主机连接起来，这样传感器在电缆上接受到的电流信息就能过通过光纤输送至主机之中，从而依据电流的大小，主机推断是否进行翻牌或闪灯动作。

安装时将光纤线缆插入到主机的光纤线头之中，然后再旋紧光纤帽，使得光纤与主机紧密地连接在一起，从而杜绝因接触不良带来的信号中断事故。

总而言之，随着我国电力事业的不断进展，10kV高压电缆网络成为了电力输送的重要途径，电缆头作为线路连接的核心配件，其制作质量打算着供电网络平安运行。

同时在线路上安装故障指示器能够在线路消失故障时快速地找到故障源，为工作人员开展准时进行抢修节省了珍贵的时间，进而保证了电力输送的持续稳定。

线路工作业指导书1. 引言本文档旨在为线路工作提供一个全面的指导，确保工作的高效性和准确性。

线路工作是电力系统运维中的重要环节，涉及到线路设备的安装、维护和修复等工作。

本指导书将涵盖以下内容：•线路工作的基本原则和安全要求•线路设备的常见问题和故障处理方法•线路设备的安装和维护指导2. 工作原则和安全要求在进行线路工作前，务必遵守以下原则和安全要求：•确保自身安全：穿戴符合要求的个人防护装备，如安全帽、绝缘手套和安全鞋等。

在工作过程中要注意周围环境，防止发生事故。

•遵守操作规程：严格按照操作规程进行工作，遵循正确的操作步骤。

任何工作前都要对设备进行检查，确保安全状况良好。

•注意电力设备的特性：了解线路设备的特性和工作原理，遵守相关操作要求。

不得在未经授权的情况下进行操作和维修。

•良好的沟通协作：线路工作通常需要多人合作完成，要保持良好的沟通和协作，确保工作的顺利进行。

3. 常见问题和故障处理以下是线路设备的常见问题和故障处理方法的一些示例：3.1 电线的绝缘损坏问题描述：电线绝缘损坏可能导致电流泄露和设备故障。

解决方法：使用绝缘胶带或更换线材修复绝缘损坏。

3.2 断路器无法正常开关问题描述：断路器无法正常开关可能导致电流中断或设备过载。

解决方法：检查断路器的连接情况，清洁开关部件，确保正常开关。

3.3 接地线松动问题描述：接地线松动可能导致接地效果不好，增加电气事故的风险。

解决方法：重新紧固接地线连接，确保良好接地。

4. 安装和维护指导4.1 设备安装•在安装前，仔细阅读设备的安装手册，了解设备的特点和安装要求。

•确保安装位置合适，设备稳固，连接正确，并进行必要的测试和校准。

4.2 日常维护•定期进行设备的巡检和维护，确保设备的正常运行。

•清洁设备，保持设备表面和内部的清洁。

•每隔一段时间进行设备的检修，如更换老化部件、润滑设备等。

5. 总结本文档提供了线路工作的基本原则和安全要求，介绍了线路设备的常见问题和故障处理方法，以及设备安装和维护指导。

编号：Q/×××线路杆塔标志（警示）牌安装作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时××供电公司×××1范围本作业指导书适用于湖北省电力公司输电线路杆塔标志（警示）牌安装作业。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本作业指导书，然而，鼓励根据本程序达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本使用本作业指导书。

GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL/T 5092—1999 110～500kV架空电力线路设计规程DL/T 741—2001 架空送电线路运行规程电力生产企业安全设施规范手册修订版国家电力公司2001年12月国家电网生[2003]481号架空输电线路管理规范（试行）国家电网生[2004]503号关于印发国家电网公司《国家电网公司现场标准化作业指导书编制导则（试行）》的通知国家电网安监［2005］83号国家电网公司电力安全工作规程（电力线路部分）（试行）Q/ED 204 107-2004 《架空输电线路管理实施细则》Q/ED 204 305-2005 《输变电设备缺陷管理规定》3 修前准备3.1准备工作安排3.2 人员要求3.3 工器具3.4 材料3.5 危险点分析3.6 安全措施3.7 作业分工4 作业程序4.1 开工4.2 作业内容及标准4.3 竣工5 架空输电线路标示牌安装记录架空输电线路标示牌安装记录线路名称：电压等级：工作负责人：记录人：6 验收总结7 指导书执行情况评估8 附录A。

仪表线路安装作业指导书编制：审核：批准：机电工程分公司二O一二年十一月仪表线路安装作业指导书1 编制依据及适用范围1.1 编制目的1.1.1 依据现行的施工标准规范、规程，总结公司成熟的仪表线路安装施工工艺，结合公司仪表工程施工特点，编制《仪表线路安装作业指导书》。

1.1.2 使仪表线路安装作业过程质量控制和安全风险控制达到规范化、程序化，保证全过程的施工安全和施工质量，提高施工效率；1.1.3 作为持续改进质量管理体系、HSE管理体系的基础和依据；1.1.4 作为职工培训、学习教材，以提高施工人员素质和技术水平。

1.1.5 为工程技术人员编制施工技术方案提供参考。

1.2 编制依据本作业指导书依据有关施工现行标准规范、仪表工手册及多年施工经验等编制而成。

GB50093-2002 《自动化仪表工程施工及验收规范》SH/T3521-2007 《石油化工仪表工程施工技术规程》GB50131-2007 《自动化仪表工程施工质量验收规范》SY4205-2007 《石油天然气建设工程施工质量验收规范自动化仪表工程》GB50484-2008 《石油化工建设工程施工安全技术规范》GB/T50430-2007 《工程建设施工企业质量管理规范》《中国石油天然气股份有限公司炼油化工建设项目竣工验收手册》中国石油天然气股份有限公司炼油与化工分公司 2008.7《仪表工手册》第二版乐嘉谦（主编）1.3 适用范围本作业指导书适用于中国石油天然气第七建设公司承揽工程中的自控专业中仪表导压管路的安装施工。

2 作业流程及作业内容2.1 作业流程2.2 施工准备2.2.1 自控专业施工平面布置图、安装图、及材料表等准备齐全。

2.2.2 技术人员及施工人员进行专业图纸审查和图纸会审，对图纸审查中发现的问题及时上报监理、业主及专业设计人员。

2.2.3 编制材料计划，编制施工技术方案，并报批。

2.2.4 对施工人员进行调配，并进行人员培训。
