单片机中I2C总线接口原理解析与应用场景讨论

单片机的系统总线技术原理与多总线应用解析系统总线技术在现代单片机应用中起到至关重要的作用。

它是连接CPU、存储器和外设的高速数据传输通道，对于提高系统性能和扩展功能具有重要意义。

本文将从系统总线技术的原理和多总线应用的角度进行解析，以帮助读者理解其重要性和应用场景。

系统总线技术的原理：系统总线技术可以看作是计算机内部各个模块之间进行数据传输和通信的桥梁。

它通过实现标准的数据传输协议和控制信号，从而实现不同模块之间的数据交换和通信。

常见的系统总线技术包括I2C、SPI、CAN、USB等。

首先，我们来看I2C总线技术。

I2C是一种串行总线技术，它由两根信号线组成：数据线（SDA）和时钟线（SCL）。

I2C总线使用主从模式，即一个主设备（如单片机）可以与多个从设备（如温度传感器、液晶显示屏等）进行通信。

主设备通过控制时钟线和数据线的电平变化来实现对从设备的读写操作。

这种总线技术被广泛应用于各种电子设备中，例如智能家居、工业自动化等领域。

接着，我们来看SPI总线技术。

SPI也是一种常见的串行总线技术，它使用四根信号线：主设备输出（MOSI）、主设备输入（MISO）、时钟线（SCK）和片选线（SS）来进行通信。

SPI总线技术具有高速传输和简单的硬件接口的特点，因此在存储器、传感器和外围设备之间的通信中得到广泛应用。

此外，CAN总线技术是一种常用于工业控制和汽车电子领域的总线技术。

CAN总线技术允许多个节点之间以分布式的方式进行通信，具有高可靠性和抗干扰能力。

它通过差分信号线传输数据，并采用了特定的通信协议来保证数据的可靠性。

CAN总线技术的应用范围广泛，例如汽车电子系统、工业自动化控制系统等。

最后，USB总线技术是一种用于个人计算机和外围设备之间的通信的总线技术。

USB总线技术具有高速传输、热插拔和多设备连接等优势，被广泛应用于计算机外设、数字相机、手机等设备中。

USB总线技术也采用了特定的通信协议和数据传输规范，实现了高效和可靠的数据传输。

I2C串行总线工作原理及应用I2C（Inter-Integrated Circuit）是一种串行总线协议，用于连接芯片和外设，允许它们之间进行通信和数据交换。

I2C总线由飞利浦公司（现在的恩智浦半导体）于1980年代初引入，是一种简单、高效、可扩展的通信协议。

I2C总线由两根信号线组成，分别是SCL（串行时钟线）和SDA（串行数据线），可以连接多个设备，每个设备都有一个唯一的地址，设备之间可以通过发送和接收数据来进行通信。

I2C总线的工作原理如下：1.主从模式：在I2C总线上，一个设备必须充当主设备，其他设备充当从设备。

主设备负责生成时钟信号和控制整个通信流程，从设备只能在主设备允许时传输数据。

2.起始和停止条件：通信开始时，主设备会发送一个起始条件来指示数据的传输开始。

而通信结束时，主设备会发送一个停止条件来指示数据的传输结束。

3.传输过程：在传输数据之前，主设备首先会发送一个地址码来指定要通信的从设备。

然后，主设备将数据传输到从设备（写操作）或从设备将数据传输给主设备（读操作）。

每个数据字节都会被从设备确认，并继续传输下一个数据字节。

4.时钟和数据线：SCL线用于同步数据传输的时钟信号，SDA线用于传输实际的数据。

数据传输是按字节进行的，每个字节有8个位，其中第一个位是数据位，后面的7个位是地址位或数据位。

I2C总线的应用非常广泛，包括但不限于以下几个方面：1.传感器：I2C总线可以用于将传感器连接到主控芯片。

例如，温度传感器、湿度传感器、光照传感器等可以通过I2C总线传输采集到的数据给主控芯片进行处理和分析。

2. 存储器：I2C总线可以连接EEPROM（Electrically Erasable Programmable Read-Only Memory）和其他类型的存储器芯片，用于存储数据和程序。

主控芯片可以通过I2C总线读取和写入存储器中的数据。

3.显示器：一些液晶显示器和OLED显示器可以通过I2C总线与主控芯片进行通信。

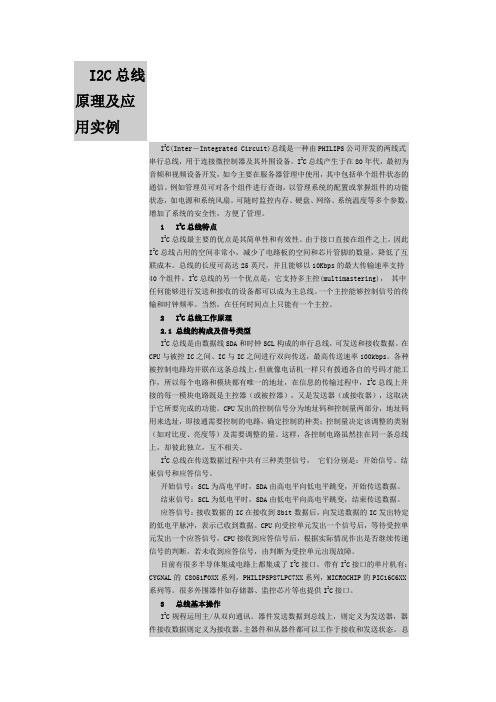

I2C总线原理及应用实例I2C(Inter－Integrated Circuit)总线是一种由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。

I2C总线产生于在80年代，最初为音频和视频设备开发，如今主要在服务器管理中使用，其中包括单个组件状态的通信。

例如管理员可对各个组件进行查询，以管理系统的配置或掌握组件的功能状态，如电源和系统风扇。

可随时监控内存、硬盘、网络、系统温度等多个参数，增加了系统的安全性，方便了管理。

1 I2C总线特点I2C总线最主要的优点是其简单性和有效性。

由于接口直接在组件之上，因此I2C总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。

总线的长度可高达25英尺，并且能够以10Kbps的最大传输速率支持40个组件。

I2C总线的另一个优点是，它支持多主控(multimastering)，其中任何能够进行发送和接收的设备都可以成为主总线。

一个主控能够控制信号的传输和时钟频率。

当然，在任何时间点上只能有一个主控。

2 I2C总线工作原理2.1 总线的构成及信号类型I2C总线是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。

在CPU与被控IC之间、IC与IC之间进行双向传送，最高传送速率100kbps。

各种被控制电路均并联在这条总线上，但就像电话机一样只有拨通各自的号码才能工作，所以每个电路和模块都有唯一的地址，在信息的传输过程中，I2C总线上并接的每一模块电路既是主控器（或被控器），又是发送器（或接收器），这取决于它所要完成的功能。

CPU发出的控制信号分为地址码和控制量两部分，地址码用来选址，即接通需要控制的电路，确定控制的种类；控制量决定该调整的类别（如对比度、亮度等）及需要调整的量。

这样，各控制电路虽然挂在同一条总线上，却彼此独立，互不相关。

I2C总线在传送数据过程中共有三种类型信号，它们分别是：开始信号、结束信号和应答信号。

I2C总线原理及应用实例I2C总线是一种串行通信总线，全称为Inter-Integrated Circuit，是Philips（飞利浦）公司在1982年推出的一种通信协议。

它可以用于连接各种集成电路（Integrated Circuits，ICs），如处理器、传感器、存储器等。

I2C总线的原理是基于主从架构。

主设备（Master）负责生成时钟信号，并发送和接收数据，从设备（Slave）通过地址识别和响应主设备的命令。

I2C总线使用两根线来传输数据，一根是时钟线（SCL），用于主设备生成的时钟信号；另一根是数据线（SDA），用于双向传输数据。

1. 主设备发送起始位（Start）信号，将SDA线从高电平拉低；然后通过SCL线发送时钟信号，用于同步通信。

2.主设备发送从设备的地址，从设备通过地址识别确定是否响应。

3.主设备发送要传输的数据到从设备，从设备响应确认信号。

4. 主设备可以继续发送数据，或者发送停止位（Stop）信号结束通信。

停止位是将SDA线从低电平拉高。

1.温度监测器：I2C总线可以连接到温度传感器上，通过读取传感器的输出数据，进行温度的监测和控制。

主设备可以设置警报阈值，当温度超过阈值时，可以触发相应的措施。

2.显示屏：很多智能设备上的显示屏都采用了I2C总线，如液晶显示屏（LCD）或有机发光二极管（OLED）等。

主设备通过I2C总线发送要显示的信息，并控制显示效果，如亮度、对比度、清晰度等参数。

3.扩展存储器：I2C总线可以用于连接外部存储器，如电子存储器（EEPROM）。

通过I2C总线，可以读取和写入存储器中的数据，实现数据的存储和传输。

4.触摸屏控制器：许多触摸屏控制器也使用了I2C总线，主要用于将触摸信号传输给主设备，并接收主设备的命令。

通过I2C总线，可以实现对触摸屏的操作，如单击、滑动、缩放等。

5.电源管理器：一些电源管理器也采用了I2C总线，用于控制和监测电池电量、充电状态、电压、电流等参数。

单片机中的I2C总线通信协议与应用I2C（Inter-Integrated Circuit）是一种常见的串行总线协议，广泛应用于许多嵌入式系统中。

在单片机开发中，I2C总线通信协议具有重要的作用，它可以实现多个设备之间的数据交换和通信。

本文将介绍I2C 总线通信协议的原理及其在单片机中的应用。

一、I2C总线通信协议的原理I2C总线通信协议最初由飞利浦（Philips）公司于1980年提出，旨在简化外设与主控制器之间的通信。

I2C总线通信协议使用两根信号线（SCL、SDA）来传输数据，其中SCL为时钟线，SDA为数据线。

SCL由主控制器生成并控制整个通信过程，而SDA用于双向传输数据。

I2C总线通信协议采用主从结构，一个主控制器可以连接多个从设备。

主控制器负责产生起始信号和终止信号，并控制通信的时序。

从设备则根据主控制器的指令进行相应的操作。

在I2C总线通信过程中，主控制器首先发送一个起始信号，指示通信的开始。

然后，主控制器发送一个包含从设备地址和读/写标志的字节。

从设备根据这个地址判断是否需要接收或发送数据。

接下来，主控制器发送或接收数据，并等待从设备的确认信号。

最后，主控制器发送一个终止信号，表示通信结束。

二、I2C总线通信协议在单片机中的应用I2C总线通信协议在单片机中的应用非常广泛，以下将介绍几个常见的应用场景。

1. 传感器与单片机的通信许多传感器（如温度传感器、湿度传感器等）可以通过I2C总线与单片机进行通信。

单片机可以向传感器发送指令，传感器则返回相应的数据。

通过使用I2C总线通信，多个传感器可以连接到同一条总线上，实现数据的集中采集和处理。

2. 存储器的扩展在一些应用中，单片机内部的存储空间可能有限，无法满足数据存储的需求。

通过使用外部存储器（如EEPROM、RAM等）与单片机连接，可以扩展存储空间。

I2C总线通信协议可以用于单片机与外部存储器之间的数据读写，实现对大容量数据的存储和访问。

单片机的I2C总线协议原理及应用研究I2C（Inter-Integrated Circuit）是一种常用的串行总线协议，广泛应用于各种电子设备中。

本文将重点介绍单片机中的I2C总线协议原理及其应用研究。

一、I2C总线协议原理I2C总线协议是由Philips（现在的NXP Semiconductors）于1982年开发的，旨在提供一种简单、高效和灵活的通信方式。

它采用双线制，包括串行数据线（SDA）和串行时钟线（SCL）。

SDA线用于发送和接收数据，而SCL线用于时钟同步。

1、起始条件与停止条件I2C总线通信以起始条件和停止条件为起点和终点。

起始条件是指当SCL线为高电平时，SDA线由高电平变为低电平。

停止条件则是当SCL线为高电平时，SDA线由低电平变为高电平。

2、地址帧I2C总线协议使用7位或10位地址帧来寻址设备。

地址帧的最高位是固定1，接下来是设备的唯一地址，最后一位是读写位，指示数据的方向。

读写位为0表示主设备读取数据，为1表示主设备写入数据。

3、数据帧数据帧是在地址帧之后传输的信息。

每个数据帧由8位数据组成，位于最低有效位（LSB）到最高有效位（MSB）。

在每个数据位传输之后，接收方会发送一个应答位（ACK）以确认数据接收成功。

4、应答条件应答条件是指主设备在发送地址帧和数据帧之后，接收设备回复一个ACK位。

如果应答位为0，则表示设备接收成功，如果应答位为1，则表示设备接收失败或不可用。

5、时钟同步I2C总线协议使用SCL线来同步数据传输。

数据的传输速率由主设备控制，典型的速率有100kHz、400kHz和1MHz。

主设备通过控制SCL线的高低电平来调整数据的传输速率和时钟同步状态。

6、多主设备I2C总线协议支持多主设备的通信。

多主设备的情况下，每个主设备都会在总线空闲时发送起始条件，并负责传输设备地址和数据。

如果两个主设备同时发送起始条件，则传输冲突会导致通信失败。

因此，在多主设备系统中，主设备需要通过仲裁（arbitration）来决定哪个设备有权利使用总线。

单片机中I2C总线通信原理与应用探究I2C总线通信的原理和应用已经成为现代电子设备中广泛使用的一种通信方式。

I2C（Inter-Integrated Circuit）总线是Philips公司在上世纪80年代提出的一种串行通信总线协议，它简化了芯片之间的通信过程，减少了系统中所需的引脚数量，提高了系统的性能和可靠性。

一、I2C总线通信的基本原理I2C总线通信是一种基于主从结构的通信方式，其中一个设备充当主设备，其他设备充当从设备。

主设备负责启动和停止通信过程，而从设备则根据主设备的指示来执行相应的操作。

1. I2C总线的物理连接I2C总线只需要两条连接线，即SDA（Serial Data Line）和SCL（Serial Clock Line）。

SDA用于传输数据，而SCL用于同步数据传输的时钟信号。

这种双线通信结构使得I2C总线非常适用于芯片之间的通信，特别是在空间受限的情况下。

2. I2C总线的通信协议I2C总线通信使用了命令传输和应答机制。

主设备发起通信时，它首先发送一个启动条件，即发送一个低电平的SCL信号时，SDA线上出现一个下降沿。

然后主设备发送设备地址，用于选择要与之通信的从设备。

接下来是要传输的数据或命令。

从设备在接收到启动条件后，识别主设备发送的地址，如果地址匹配，则发送应答信号。

当主设备发送数据时，从设备将数据接收，并通过发送应答信号确认接收到数据。

如果从设备将数据发送给主设备，则主设备接收数据并发送应答信号。

在数据传输的末尾，主设备发送停止条件，即在高电平时SCL线上出现一个上升沿，然后在SDA上出现一个上升沿，以表示通信结束。

3. I2C总线的速度I2C总线通信的速度是通过SCL线上的时钟频率来确定的。

标准模式下，通信速度为100 kHz，而快速模式下为400 kHz。

同时，还有更高速的模式，如高速模式（3.4 MHz）和超高速模式（5 MHz），可以根据具体的应用需求选择适当的通信速度。

单片机中I2C接口的设计与应用实践I2C（Inter-Integrated Circuit）是一种广泛应用于单片机和其他集成电路之间的串行通信接口。

它能够实现多个设备之间的高效通信，为智能终端设备的连接提供了很多便利。

在本文中，我们将探讨单片机中I2C接口的设计与应用实践。

一、I2C接口的基本原理I2C接口采用双线制，分为串行数据线（SDA）和串行时钟线（SCL）。

SDA线上的信号是双向的，既可以传输数据，也可以传输控制信号；而SCL线用于同步数据的传输速度。

I2C接口通常采用两个设备进行通信，一个作为主设备（Master），另一个作为从设备（Slave）。

在I2C通信过程中，主设备发起通信，从设备被动响应。

主设备通过发送一个起始条件（Start）来开始通信，然后向从设备发送地址和读/写控制位。

接下来，主设备发送或接收数据，从设备进行相应的响应。

通信结束时，主设备发送停止条件（Stop）。

二、I2C接口的设计步骤要在单片机中设计和实现I2C接口，我们可以按照以下步骤进行：1. 确定主从设备：首先，需要确定单片机中哪些设备需要作为主设备，哪些设备需要作为从设备。

主设备负责发起通信和控制数据传输，而从设备则被动响应。

2. 确定通信速率：I2C接口支持多种通信速率，通常有100Kbps、400Kbps和1Mbps等选项。

根据实际需求和硬件支持，选择合适的通信速率。

3. 配置硬件引脚：根据单片机的特点和芯片规格，配置I2C接口所需的引脚。

通常，SDA和SCL线需要连接到相应的引脚上，并确保引脚的工作模式正确设置。

4. 编写初始化代码：在程序中，使用相应的函数或库来初始化I2C接口。

这通常包括设置通信速率、使能I2C模块、配置中断等步骤。

5. 编写主设备代码：如果需要在单片机中实现主设备功能，编写相应的代码。

这包括发送起始条件、发送地址和控制位、发送和接收数据等操作。

6. 编写从设备代码：如果需要在单片机中实现从设备功能，编写相应的代码。

I2C总线在单片机系统中的应用分析I2C（Inter-Integrated Circuit）总线是一种串行通信协议，广泛应用于各种电子设备中，特别是在单片机系统中。

它提供了一种可靠和高效的通信方式，可以连接多个设备，并实现数据的传输和控制。

本文将对I2C总线在单片机系统中的应用进行分析，并探讨其优势和限制。

首先，I2C总线在单片机系统中的应用非常广泛。

它可以用于连接各种外设和传感器，如温度传感器、压力传感器、光敏传感器等。

通过I2C总线，这些设备可以与单片机进行双向数据交换，实现对外设的控制和监测。

此外，I2C总线还可用于连接存储器芯片，如EEPROM和RAM，实现数据的读写操作。

其次，I2C总线在单片机系统中具有许多优势。

首先，使用I2C总线可以减少系统中的线缆数量，因为多个设备可以共享同一条总线。

这有助于减小电路板的尺寸和复杂度，提高系统可靠性。

其次，I2C总线的通信速度较快，可达到最高400kHz的数据传输速率，对于实时性较高的应用非常有利。

此外，I2C总线的协议简单且灵活，易于实现和维护。

最后，I2C总线可以轻松地扩展到多个设备，因为每个设备都有唯一的地址，可以通过地址码来选择通信对象。

然而，I2C总线在单片机系统中也存在一些限制。

首先，由于I2C总线是串行通信，数据传输速率相对于并行通信来说较慢。

这可能会限制系统的性能，特别是在需要大量数据传输的应用中。

其次，I2C总线在布线和电气特性方面要求较高，需要严格控制线缆的长度和电气干扰。

在布线不当或电气干扰较大的环境下，通信可能会受到影响，导致数据传输错误。

另外，由于I2C总线采用主从设备的结构，当主设备和多个从设备同时发起通信时，可能会产生冲突和抢占问题，需要一定的通信协调机制。

为了有效应对上述限制，可以采取一些措施。

首先，可以合理规划总线的布线，确保线缆长度不超过规定范围，并采取适当的电磁屏蔽措施。

其次，可以在系统设计阶段充分考虑I2C总线的性能要求，合理安排数据传输的时间和流量。
