镀铝锌彩钢板的标准

宝山钢铁股份有限公司企业标准连续热镀铝锌合金镀层钢板及钢带(Q/BQB 425-2009 代替Q/BQB425-2005)1 范围本标准规定了连续热浸镀铝锌合金钢板及钢带的术语和定义、分类和代号、尺寸、外形、技术要求、检验和试验、包装、标志及检验文件等。

本标准适用于宝山钢铁股份有限公司生产的厚度为0.22mm～2.0mm的连续热镀铝锌合金镀层钢板及钢带，以下简称钢板及钢带。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 222-2006 钢的成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228-2002 金属材料室温拉伸试验GB/T 232-1999 金属材料弯曲试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T 20125-2006 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件Q/BQB 401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差3 术语和定义3.1热镀铝锌合金镀层 hot-dip aluminum-zinc alloy coating连续热镀铝锌生产线生产的、由铝锌合金组成的镀层，镀层中铝的质量百分数约为55％，硅的质量百分数约为1.6％，其余成分为锌。

镀铝板牌号及标准一、牌号镀铝板是一种经过表面镀铝处理的钢板，其牌号通常由制造商根据产品规格和性能特点进行命名和标注。

常见的镀铝板牌号包括：1. DC51D+Z：这是一种双面热镀铝板，表面镀一层铝，适合用于食品包装、电子产品等需要双面防腐的场合。

2. DC52D+Z：这是一种单面热镀铝板，表面镀一层铝，适合用于汽车零部件、建筑材料等需要单面防腐的场合。

3. DC53D+Z：这是一种双面热镀铝板，表面镀一层铝，适合用于食品包装、电子产品等需要双面防腐的场合。

该牌号与DC51D+Z相似，但可能具有更高的防腐性能。

4. DX51D+Z：这是一种双面热镀铝板，表面镀一层铝，适合用于食品包装、电子产品等需要双面防腐的场合。

该牌号与DC51D+Z相似，但可能具有更高的防腐性能。

5. DX52D+Z：这是一种单面热镀铝板，表面镀一层铝，适合用于汽车零部件、建筑材料等需要单面防腐的场合。

该牌号与DC52D+Z相似，但可能具有更高的防腐性能。

二、标准镀铝板的制造和验收标准通常遵循国际或行业通用的规范和标准。

以下是一些常见的镀铝板标准：1. ISO 28101-2016：这是国际标准化组织制定的镀铝板标准，包括产品的分类、试验方法、检验规则等内容。

2. ASTM A670-2016：这是美国材料与试验协会制定的镀铝板标准，主要涉及产品的化学成分、机械性能、表面质量等方面的要求。

3. EN 10149-1-2006：这是欧洲标准委员会制定的镀铝板标准，主要涉及产品的尺寸偏差、形状偏差、表面质量等方面的要求。

4. GB/T 2520-2008：这是中国国家标准化管理委员会制定的镀铝板标准，主要涉及产品的尺寸偏差、形状偏差、表面质量等方面的要求。

以上是常见的镀铝板牌号和标准，实际使用中还需根据具体需求和产品规格选择合适的牌号和标准。

镀铝锌钢板的材料特性：0.8mm镀铝锌钢板(aluzinc)是一种新型钢板材料，是冷轧钢板经热浸镀加工而成，这种钢板因其优秀的耐腐蚀性。

正逐步取代镀锌板。

在世界各地广泛使用。

一、镀铝锌板特点：1、超强的耐腐蚀性，本产品的耐蚀性是一般镀锌板的6至8倍，在各种环境保证20年不生锈。

“镀铝锌钢卷”的耐腐蚀性主要是因为铝，铝的保护功能。

当锌受到磨损时，铝便形成一层致密的氧化铝，阻止耐腐蚀性物质进一步的腐蚀内部。

2、抗高温氧化，本产品在315摄氏度的高温环境下，不发生任何变色或变形，铝锌合金钢板具有良好的耐热性，可以承受300多摄氏度的高温，与镀铝钢板的抗高温氧化性很类似。

3、热反射率高，本产品的热反射率高于75%，是镀锌板的2倍。

4、良好的工艺性，加工容易，可满足冲压、剪切、弯折等加工。

5、外表美观，银白色雪花图案。

漂亮美观。

不需涂漆即可直接使用。

6、可表面喷涂，是油漆涂覆的良好基材。

合金与有机物的复合镀层。

更加有效的保护。

可防止有机镀层下出现锈蚀。

7、更多的使用面积。

在镀锌层厚度都相同的情况下，每吨镀铝锌钢板比镀锌钢板多出许多的有效使用面积。

8、产品表面处理：A、使用汉高化学钝化液B、涂油C、钝化、涂油D、使用汉高耐脂纹液。

E、另外，可根据客户要求，可提供特殊钝化处理。

镀铝锌钢板是铝锌合金结构组成，由55%铝、43%锌与2%硅在600℃高温下凝固而组成，其整个结构由铝－铁－硅－锌，由55%铝、43%锌与2%硅在600℃高温下凝固而组成，其整个结构由铝－铁－硅－锌，形成致密的四元结晶体的一种合金，融合了Al的物理保护和高耐久性以及Zn的电化学保护特性。

此外，在表面呈具有高装饰性的光亮银灰色泽及规则的花纹，并具有浮徒凸感。

9.经济性：因为55%AL-Zn的密度比Zn的密度小,所以在重量相同和镀金层厚度相同的情况下, 镀铝锌钢板比镀锌钢板的面积大3%以上。

10. 性价比高●安装简便●色彩丰富●户外使用寿命可达8—15年二、镀铝锌钢板物理属性：密度(g/cm3)线膨胀系数(mm/100m/℃)弹性模量(t/mm2)导热率(kcal/cm/s/℃)比热容(cal/g/℃)比电阻(μΩ-cm)7.86 1.2 21 0.13 0.1 9.72、镀铝锌钢板机械属性：抗拉强度(kg/mm2) 屈服强度(kg/mm2) 抗剪强度(kg/mm2) 硬度(Hv)35 27 30 100。

锐墨尔彩石金属瓦基材镀铝锌技术参数镀铝锌以冷轧钢板为基材，在其双面热镀一层AL-Zn层所得的预镀铝锌钢板，融合了AL的物理保护和高耐久性及Zn的电化学保护性，镀铝锌钢板表面呈特有的光滑、平坦和华丽的星花，并具有浮凸感，基色为银白色。

镀铝锌钢板的铝锌合金结构是由55%铝、43.5%锌与1.5%硅在600℃高温下固化而组成，其整个结构由铝－铁－硅－锌，形成致密的四元结晶体，从而形成一层强有效防止腐蚀因子透穿的屏障，其所得合金镀层之防腐性能最佳。

镀55%铝锌合金钢板经过20年后约无锈蚀迹，但相对的镀锌钢板约10年就产生腐蚀。

使用寿命是镀锌钢板的2－4倍。

烨辉镀铝锌钢板具有耐腐蚀强、表面质量好、得利于深加工、经济实用等特点。

烨辉镀铝锌板主要用于建筑、家电、汽车、容器、交通及家业等领域。

特别是钢结构建筑、汽车制造、钢板仓制造等行业。

烨辉镀铝锌钢板的牌号：CQ+AZ为弯曲与靠模成形级；DQ+AZ为冲压级；SQ+AZ为高强级。

表面处理：产品出厂前一般应作表面防护处理，其类型可分为钝化（C）、涂油（O）、化学处理和涂油（CO）和耐指纹处理4种。

烨辉镀铝锌板具有耐腐蚀强、表面质量好、得利于深加工、经济实用等特点。

烨辉镀铝锌钢板的应用领域：机电：电脑机壳、通讯器材、电箱、电柜等；电器用品：烤炉、洗衣机、电冰箱、除湿机、录影机、热水器等；建筑材料：楼承板、天花板、阳台、仓库、屋顶、隔间、墙壁；运输工业：车体内部配板、巴士及卡车后座配板、输送系统、油箱等；农业设备：大型谷仓、收藏室、温室、农业用干燥机、水槽、饲养器等；家具及其他：自动贩卖机、娱乐机器、烟囱管、办公设备、车库等锐墨尔金属瓦锐墨尔金属瓦采用55%镀铝锌钢板，由55% 铝、43.3% 锌、1.6% 硅组成，该配方是美国伯利恒钢铁公司（Bethlehem Steelcorporation)的冶金专家与1960年研究推出，而与1972年首次商业化生产的产品。

商标名称为GALVALUME。

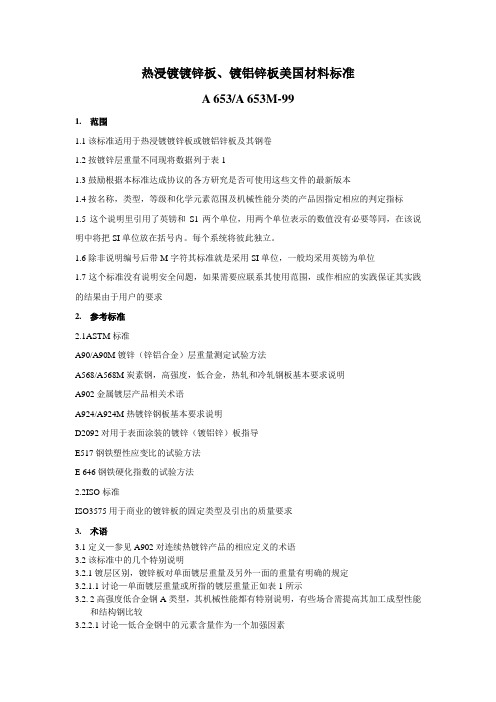

热浸镀镀锌板、镀铝锌板美国材料标准A 653/A 653M-991.范围1.1该标准适用于热浸镀镀锌板或镀铝锌板及其钢卷1.2按镀锌层重量不同现将数据列于表11.3鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本1.4按名称，类型，等级和化学元素范围及机械性能分类的产品因指定相应的判定指标1.5这个说明里引用了英镑和S1两个单位，用两个单位表示的数值没有必要等同，在该说明中将把SI单位放在括号内。

每个系统将彼此独立。

1.6除非说明编号后带M字符其标准就是采用SI单位，一般均采用英镑为单位1.7这个标准没有说明安全问题，如果需要应联系其使用范围，或作相应的实践保证其实践的结果由于用户的要求2.参考标准2.1ASTM标准A90/A90M镀锌（锌铝合金）层重量测定试验方法A568/A568M炭素钢，高强度，低合金，热轧和冷轧钢板基本要求说明A902金属镀层产品相关术语A924/A924M热镀锌钢板基本要求说明D2092对用于表面涂装的镀锌（镀铝锌）板指导E517钢铁塑性应变比的试验方法E 646钢铁硬化指数的试验方法2.2ISO标准ISO3575用于商业的镀锌板的固定类型及引出的质量要求3.术语3.1定义—参见A902对连续热镀锌产品的相应定义的术语3.2该标准中的几个特别说明3.2.1镀层区别，镀锌板对单面镀层重量及另外一面的重量有明确的规定3.2.1.1讨论—单面镀层重量或所指的镀层重量正如表1所示2高强度低合金钢A类型，其机械性能都有特别说明，有些场合需提高其加工成型性能和结构钢比较3.2.2.1讨论—低合金钢中的元素含量作为一个加强因素3.2.3高强度低合金钢B类型，其机械性能都有特别说明，有些场合需提高其加工成型性能和结构钢比较3.2.3.1讨论—低合金钢中的元素含量作为一个加强因素。

产品知识第一章镀铝锌彩涂板什么是镀铝锌彩涂板镀铝锌彩涂板是近年来国内由于高端应用而产生的新型材料，常用CCLI指代。

是由较镀锌更具耐腐蚀性能的镀铝锌钢板（55％铝、43%锌与1.6％硅）作为基板经过表面脱脂、磷化、络酸盐处理后，涂上有机涂料经烘烤而制成的产品。

适用标准：ASTM A755/M; JIS G3322等镀铝锌彩涂板的种类涂层种类1、一般聚脂（Regular modified polyester，简称RMP）2、自清洁（Ever Clean，或Self-Clean）3、硅改性聚酯（Silicon modified polyester，简称SMP)4、高耐候聚酯（Hi-Durable polyester，简称HDP）5、氟碳（PVDF）涂层结构2/1 两涂一烘2/2 两涂两烘镀铝锌彩涂板特点以实际应用中的产品举例说明如下：基板选用：AZ150（镀铝锌量150g/m2;） G345A高强度镀铝锌钢板（55％铝、43%锌与1.6％硅）涂层种类：氟碳涂层（PVDF）涂层结构：2/2 两涂两烘涂膜厚度：5+20/5+20μm耐蚀数据：5%NaCL 35℃，1000Hrs，Field良好，Scribe No Blister 2mm以下Q.U.V时：2000hrs，色差MAX.2，光保持率90%以上以上数据表明，镀铝锌彩涂板（AZ150,G345A,PVDF）非常适用于极端环境下的建筑或其他设施，极具耐蚀和耐气候性，且此种钢板各大钢厂均可保证20年以上的使用寿命。

另外高强度钢板在国外已普遍使用，具有较好的经济性，也是国内的发展趋势。

镀铝锌彩涂板的经济性基板采用以镀锌100g/m2（Z100）与镀铝锌70g/m2（AZ70）作比较注:铝锌合金密度 3.72 锌密度 7.12 (克/立方厘米)以上可以看出镀铝锌70克单面镀层厚度大于镀锌100克，且铝锌合金特殊结构，提供了更好的耐久性。

另外，在优越的耐久性前提，同等重量的情况下，1吨镀铝锌彩涂板的长度要大于镀锌彩涂板的长度，从而具备更好的经济性。

镀锌彩钢板与镀铝锌彩钢板的比较
一、产品性能描述：
镀铝锌钢板：铝锌合金结构是由55%铝、43.4%锌与1.6%硅在600℃高温下固化而组成，其整个结构由铝－铁－硅－锌，形成致密的四元结晶体，从而形成
一层强有效防止腐蚀因子透穿的屏障。

镀锌钢板：表面的化学组成------基材（钢铁），镀锌层或镀镍锌合金层，烙酸盐层和有机化学薄膜层。

有机化学薄膜层能表面抗指纹和白锈，抗腐蚀及有较佳的漆
性。

通过以上比较虽然镀铝锌钢板的各项性能略高于镀锌钢板，但由于生产厂商较少，相对价格较高。

相对性能价格比较，在现有状况下使用镀锌钢板较为经济合理。

http：///news.html彩钢板通常使用的国家标准和行业标准，彩钢板的规格和性能彩钢板通常使用的国家标准和行业标准GB/T12755-91建筑用压型彩钢板GB6723-86通用冷弯开口型彩钢板尺寸、外形、重量及允许偏差GB50018-2002冷弯薄壁型彩钢板技术规范GB50205-2001彩钢板结构工程施工质量验收规范彩钢板的规格和性能：彩钢夹芯板的规格、性能：1、彩钢夹芯板，常采用企口插入式，它具有安装方便、省时、省材，平整度好，强度高等优点，特别适用于吊顶、隔断系统。

2、厚度（mm）：50-250；3、长度（mm）：由于连续成型生产，板长可根据用户需要确定；4、宽度（mm）：1150（1200）5、芯材性能：A、聚苯乙烯体积密度：≥15kg/m3导热系数≤0.036W/m.K最高使用温度：约100oCB、岩棉体积密度：≥110kg/m3导热系数：≤0.043W/m.K最高使用温度：约500oCA|不燃性：B1级B、不燃性：A级A、950瓦楞彩钢夹芯板集瓦楞板及夹芯板于一体，比普通平面彩钢夹芯板强度增加了三倍，采用隐藏式自钻螺钉与屋架联接，不破坏彩涂板的外露部分，延长了彩钢夹芯板的寿命；板与板联接采用扣帽式，便于施工，提高功效，最大特点不易渗水。

B、岩棉保温隔热彩钢夹芯板其芯材是以玄武及其它天然矿石等为主要原料，经高温熔融成纤维，加入适量粘结剂，固化加工而制成的。

该产品适用于工业设备、建筑、船舶的绝热、隔音等，同时适用于净化房、防爆防火车间吊顶、隔断等。

C、PU聚氨酯彩钢夹芯板夹芯板粘结强度不小于0.09MPa，夹芯板燃烧性能达到B1级，抗弯承载力夹芯板挠度为Lo/200(Lo为支座间的距离）时，夹芯板抗弯承载力不小于0.5Kn/m2彩钢板的构成和分类及应用1、彩钢板的基板可以分成冷轧基板、热镀锌基板、电镀锌基板。

2、彩钢板的涂层种类可以分成：聚酯、硅改性聚酯、偏聚二氟乙烯、塑料溶胶。
