《机电传动控制》期末考试试卷附答案一、单选（共10小题，每小题3分，共30分）1．机电传动的目的是（）。
A、将机械能变为电能B、将电能变为机械能C、将控制信号进行转换和传递D、对电机进行保护2．三相鼠笼式异步电动机在运行中断了一根电源线，则电动机的转速将（）。
A、增加B、减少C、停转D、不变3．瞬时断开的动合触点是（）。
A B C D4．长期带额定负载运行的交流接触器，其额定电流通常选（）。
A、小于负载额定电流B、等于负载额定电流C、负载额定电流的1.3—2倍D、愈大愈好5．热继电器在电动机控制线路中的主要作用是实现（）。
A、过载保护B、零压保护C、欠压保护D、短路保护6．集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）。
A、集中控制B、分散控制C、联合控制D、点动控制7．异步电动机的转矩与电源电压的关系是( )。
A、成正比B、成反比C、无关D、与电压平方成正比8．变压器与电机的铁心用硅钢片叠压而成，其主要目的（）。
A. 减少磁滞损耗B. 减少涡流损耗C. 减少电器噪声D. 减少铜损9．带有换向器装置的电机是( )。
A、交流鼠笼异步电动机B、交流绕线式异步电动机C、直流电动机D、步进电动机10．直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是（）。
A、由（0，no）出发的一簇向下倾斜的直线B、一簇平行于固有特性曲线的人为特性曲线C、由（0，no）出发的一簇向上倾斜的直线D、不确定二、填空题（共15空，每空2分，共30分）1、一台频率为50 Hz的异步电动机额定转速为730 r/min，其转差率S为。
2、F1-40MR是F1系列PLC的（基本单元，扩展单元），40表示其具有。
3、SET指令用于，RST指令用于。
4、PLC一般（能，不能）为外部传感器提供24V直流电源。
5、FXGPWIN是FX系列PLC的编程软件，使用该软件的微机（可以，不可以）直接与PLC通讯。
机电传动与控制（A卷）一、选择题1.直流电器的线圈能否接入与其额定电压相等的交流电源使用？（A）A能 B 不能2.一台直流他励电动机在稳定运行时，电枢反电势E=E1，如果负载转矩T L＝常数，外加电压和电枢电路中的电阻都不变，问减弱磁通使转速上升到新的稳定值后，电枢电势E比反电势E1是（ B ）A增大 B 减少 B 相等3.加快机电传动系统的过渡过程，可以减少（A）A GD2B nC T M4.绕线式异步电动机采用转子串电阻启动时，所串电阻越大，启动转矩（ C ）A越大 B 越小 C 不一定（可大可小）5.三相鼠笼式异步电动机带动一定负载运行时，若电源电压降低了，此时电动机转速（C）A增加 B 减少 C 不变二、填空题（每空1分，共17分）1. 生产机械对电动机调速系统提出的主要静态技术指标有调速范围，静差度和平滑性。
2.三相绕线时异步电动机常用电阻器进行启动和调速，也可以用频敏电阻器进行启动。
3.三相鼠笼式异步电动机电气制动停转方法有反接制动和能耗制动。
三相笼型异步电动机的启动方法有全压启动和降压启动。
4.电气控制系统中常设的保护环节有短路保护，过电流保护，长期过载保护，和零电压与欠电压保护、弱励磁保护。
5. 直流电动机常用的调速方法有改变电枢电路外串电阻，改变电枢电压，改变主磁通。
三、问答题（回答要点，并简明扼要作解释，每小题5分，共20分）1.如下图，图中各物理量的方向均是实际方向，试在圆内标明哪些作发电机（标G）运行，哪些作电动机（标M）运行？G G M M2.什么叫调速范围？什么叫静差度？这两项静态指标有什么关系？3.有一台三相异步电动机，正常运行时为△接法，在额定电压U N下启动时，其T st=1.2T N，若采用Y－△换接启动，试问当负载转矩T L＝45％T N时，电动机能否启动？为什么？4.一般同步电动机为什么要采用异步启动法？四、阅读分析题（20分）1.试说明下图中的控制功能（是什么控制电路），并分析其工作原理（过程）。
1、如图所示,判断哪组就是正确的。

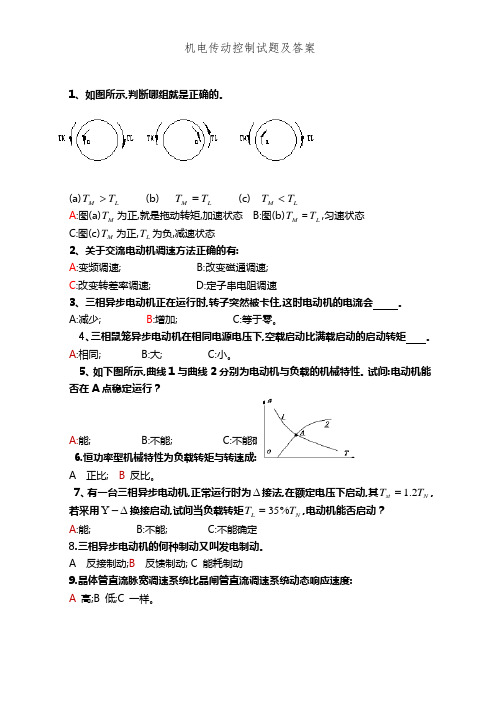

(a)L M T T > (b) L M T T = (c) L M T T <A :图(a)M T 为正,就是拖动转矩,加速状态 B:图(b)M T =L T ,匀速状态C:图(c)M T 为正,L T 为负,减速状态2、关于交流电动机调速方法正确的有:A :变频调速; B:改变磁通调速;C :改变转差率调速; D:定子串电阻调速3、三相异步电动机正在运行时,转子突然被卡住,这时电动机的电流会 。
A:减少; B :增加; C:等于零。
4、三相鼠笼异步电动机在相同电源电压下,空载启动比满载启动的启动转矩 。
A :相同; B:大; C:小。
5、如下图所示,曲线1与曲线2分别为电动机与负载的机械特性。
试问:电动机能否在A 点稳定运行？A:能; B:不能; C:不能确定6.恒功率型机械特性为负载转矩与转速成:A 正比;B 反比。
7、有一台三相异步电动机,正常运行时为∆接法,在额定电压下启动,其N st T T 2.1=,若采用∆-Y 换接启动,试问当负载转矩N L T T %35=,电动机能否启动？A :能; B:不能; C:不能确定8.三相异步电动机的何种制动又叫发电制动。
A 反接制动;B 反馈制动;C 能耗制动9.晶体管直流脉宽调速系统比晶闸管直流调速系统动态响应速度:A 高;B 低;C 一样。
10、直流电动机当电枢回路中串接电阻后,其固有的机械特性曲线就是:A :由(0,no)出发的一簇向下倾斜的直线;B:一簇平行于固有特性曲线的人为特性曲线;C:;由(0,no)出发的一簇向上倾斜的直线;D:不确定;11、下列方法中哪一个不就是消除交流伺服电动机“自转”的方法:A:增大转子转动惯量; B:增大转子电阻;C :减小转子转动惯量12.直流发电机E 与Ia 的方向:A 相同;B 相反;C 不一定。
二、简答题1 常用的变频调速方式有哪几种?变压变频调速、恒压弱磁调速。
机电传动控制机电传动控制试卷（练习题库）1、在下表中填上电器的图形符号和文字符号。
2、按钮开关和行程开关的作用分别是什么？如何确定按钮开关的选用原则？3、低压断路器在电路中的作用是什么？4、接触器的用途是什么？它由哪几部分组成？5、接近开关与行程开关相比有哪些优点？若接近开关为三线制输出，一般为哪三根输出线？6、中间继电器的作用是什么？它和交流接触器有何区别？7、电动机起动电流很大，当电动机起动时，热继电器会不会动作？为什么？8、三相异步电动机的起动控制采用哪两种方式？9、自锁环节怎样组成？它起什么作用？并具有什么功能？10、什么是互锁环节，它起到什么作用？11、这是采用接触器直接起动的电动机单向全电压起动控制线路，请说明其主电路由哪些器件组成？并分析该控制方12、交流异步电动机的定子绕组在脱离电源后，由于机械惯性的作用，转子需要一段时间才能完全停止，而生产中一13、数控机床控制系统由哪几部分组成？14、进给伺服系统的作用是什么？15、数控机床按被控对象运动轨迹分为哪几类？16、试简述数控装置的组成。
17、数控装置硬件结构是如何分类的？18、数控系统I/O接口电路的主要任务是什么？19、数控装置软件结构类型有哪几种？并对每种结构类型简要进行说明。
20、什么是数控系统的干扰？21、影响数控系统的干扰源来自哪几个方面？22、如图所示，说明变频器中的控制电路接线与主电路相交时，如何才能避免主电路对控制电路的干扰？23、数控机床常用的抗干扰措施有哪些？24、数控机床为什么要保证“接地”良好？其地线系统有哪三种？25、简述伺服系统的组成。
26、步进电动机的转速和转向是如何控制的？27、步进电机驱动的环形脉冲分配器有何作用？它有哪些实现方式？28、简述直流伺服电动机的工作原理及其换向装置的作用。
29、变频器分为哪两大类？各有什么特点？30、正弦波脉宽调制(SPWM)变频器有什么特点？简述其工作原理。
31、何谓主轴定向控制？简述其作用。
机电传动控制期末考试试卷及答案一、分析与简答题1.请简述机电传动系统稳定运行的条件。
a)电动机的机械特性曲线n=f（T M）和生产机械的特性曲线n=f（T L）有交点（即拖动系统的平衡点）；b)当转速大于平衡点所对应的转速时，T M＜T L，即若干扰使转速上升，当干扰消除后应有T M－T L＜０。
而当转速小于平衡点所对应的转速时，T M＞T L，即若干扰使转速下降，当干扰消除后应有T M－T L＞０。
2.请解释机电传动系统稳定运行的含义。
a)是系统应能以一定速度匀速运转b)是系统受某种外部干扰作用（如电压波动、负责转矩波动等）而使运行速度稍有变化时，应保证在干扰消除后系统能恢复到原来的运行速度。
3.请简述并励发电机电压能建立的条件。
a)发电机的磁极要有剩磁；b)起始励磁电流所产生的磁场的方向与剩磁磁场的方向相同；c)励磁电阻不能过大。
4.请简述电动机制动的稳定制动和过渡制动状态的共同点和不同点。
a)两种制动状态的区别在于转速是否变化b)两种制动状态的相同点在于电动机发出的转矩与转速方向相反。
5.请简述直流他励电动机的三种制动方式的接线方法。
a) 反馈制动为正常接法；b)反接制动：电源倒拉反接改变电枢电压的极性；倒拉反接制动在电枢电路内串入附加电阻； c) 能耗制动将外部电枢电压降为零，并将电枢串接一个附加电阻短接。
6. 为什么直流电动机直接启动时启动电流很大？ 因电枢加上额定电压，而电枢电阻很小，故aNST R U I =很大。
7. 对电动机的启动有哪些主要要求？ a) 启动转矩大，电流小 b) 平滑，安全可靠 c)简单方便，功耗小8. 直流他励电动机启动时，若在加上励磁电流之前就把电枢电压加上，这时会产生什么后果（从T L =0和T L =T N 两种情况加以说明）？ a) T L =0时飞车b)T L =T N 时电枢电流很大。
9. 有静差调节系统和无静差调节系统的含义是什么？ a)依靠被调量（如转速）与给定量之间的偏差来进行调节，使被调亮接近不变，但又必须具有偏差（即0≠∆U ）的反馈控制系统，即有静差调节系统。
《机电传动控制》试卷 A适用专业：机制考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空（每空1分）：1. 直流电动机的调速方法有____ __ ，和。
2．一台三相异步电动机的额定转速为980r/min，则其极数为，同步转速为，起动时转差率为，额定转差率为。
3．鼠笼型异步电动机的减压起动方法有、、和。
4. 通电延时的时间继电器有两种延时动作的触头。
即，符号为；和符号为。
5. 电气控制系统中常设的保护环节有、和、。
6. F-40M型PLC的内部等效继电器有、、、和几种。
二、简答题。
（每小题5分）1．交流电器的线圈能否串联使用？为什么？2．三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果？3．简述直流电动机能耗制动的方法。
4．当三相交流异步电动机在额定负载下运行时，由于某种原因，电源电压降低了30%，问此时通入电动机定子绕组的电流是增大还是减少？为什么？5. 试说明下图几种情况下，系统的运行状态是加速？减速？还是匀速？（图中箭头方向为转矩的实际方向）。
a bc d e三、计算题（每题12分）：1. 一台U N=220V，I N=136.5A，R a=0.22Ω的他励直流电动机。
1）如直接起动，起动电流I St是多少？2）若要求起动电流是额定电流的两倍，采用电枢回路串电阻起动，应串多大的电阻？采用降低电源电压起动，电压应降至多少？2. 一台交流三相鼠笼式异步电动机，其额定数据为：P N=10kW，n N=1460r/min，U N=380 V，△接法，ηN=0.868，cosφ=0.88；试求：1）额定输入电功率；2）额定电流；3）输出的额定转矩；4）采用Y-△换接启动时的启动转矩。
四、设计题：1. 设计某机床刀架进给电动机的控制线路，应满足如下的工艺要求：按下启动按钮后，电机正转，带动刀架进给，进给到一定位置时，刀架停止，进行无进刀切削，经一段时间后刀架自动返回，回到原位又自动停止。
机电传动与控制期末考试及答案一：选择题：（从以下各题备选答案中选出正确答案）1、关于交流电动机调速方法不确的有：( D )A：变频调速；B：改变磁通调速；C：改变转差率调速；D：定子串电阻调速。
2、以以下列图，判断哪组是正确的。
( A )（a）T M T L(b)T M T L(c)T M T LA：图（ a）T M为正，是拖动转矩，加速状态 B ：图（ b）T M =T L，匀速状态C：图（ c）T M为正，T L为负，减速状态3、延时闭合的动合触点是：( B )A B C D4、三相异步电动机正在运转时，转子突然被卡住，这时电动机的电流会B。
A：减少；B：增加；C：等于零。
5、三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转矩A。
A：相同；B：大；C：小。
6 、以下图所示，曲线 1 和曲线 2 分别为电动机和负载的机械特性。
试问：电动机能否在 A 点稳定运行？( A )A：能； B ：不能够； C ：不能够确定8 三相异步电动机的何种制动又叫发电制动。
( B )A反接制动； B 反响制动； C 能耗制动。
9、有一台三相异步电动机，正常运转时为接法，在额定电压下启动，其T st N ，若采用换接启动，试问当负载转矩T L 35%T N，电动机能否启动？ AA：能；B：不能够；C：不能够确定10．．恒功率型机械特点为负载转矩与转速成：( B )A正比 ; B 反比。
11 、集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是：（ B）A：集中控制B：分别控制C：联合控制D：点动控制12、直流电动机当电枢回路中串接电阻后，其固有的机械特点曲线是：( A )A：由（ 0， no）出发的一簇向下倾斜的直线；B：一簇平行于固有特点曲线的人为特点曲线；C：；由（ 0，no）出发的一簇向上倾斜的直线；D：不确定；13.以下方法中哪一个不是除掉交流伺服电动机“自转”的方法：( A )A：增大转子转动惯量；B：增大转子电阻；C：减小转子转动惯量；14.电源线电压为 380V，三相鼠笼型异步电动机定子每相绕组的额定电压为 220V时，能否采用星形—三角形启动？ B15 、机电传动系统稳定工作时中如果 T M>T L，电动机旋转方向与 T M相同，转速将产生的变化是。
机电传动与控制一、填空题1.直流发电机按励磁方式可分为 他励发电机 和 自励发电机 两类。
自励发电机又分为 并励发电机 、 串励发电机 和 复励发电机 等三种2. 三相异步电动机的调速方法有 调压调速 、 转子电路串接电阻调速 、 改变极对数调速 和 变频调速 等四种。
3. 通常使用的步进电动机有 反应式 、 永磁式 和 永磁感应子式 等旋转型步进电动机。
4.步进电动机的主要技术指标和运行特性有 步距角 、 静态步距误差 、 最 大静转矩 、 矩频特性 、 起动频率 和 连续运行频率 。
5．直线感应电动机在结构上主要有 次级 和 初级 两部分组成。
二、简答题1..负载的机械特性又哪几种主要类型？各有什么特点？答：负载的机械特性有：恒转矩负载特性、风机、泵类负载特性以及恒功率负载特性，其中恒转矩负载特性又有反抗性恒转矩负载与位能性恒转矩负载，反抗性负载转矩的特点是它的绝对值大小不变，但作用方向总是与旋转方向相反，是阻碍运动的制动性转矩，而位能性转矩的特点是转矩绝对值大小恒定不变，而作用方向也保持不变。
风机、泵类、负载特性的特点是其转矩与转速的二次方成正比即2L T n ∝，这类生产机械只能单方向旋转。
恒功率负载特性的特点是在不同速度下负载转矩L T 与转速n 差不多成反比即L T n ⋅≈常数。
2.为什么同步电动机只能运行在同步转速，而异步电动机不能在同步转速下运行？答：同步电动机转子转速与旋转磁场的转速必须相等，不能有转速差，因为一有转速差，定转子磁极的相对位置就不断变化，在一段时间内磁极异性相吸，转子受磁拉力，过180°后同性相排斥，转子受推力，这样交替进行，转子所受平均力矩为零，电动机不能运动。
而异步电动机在电动状态下运行时，转子转速总要比旋转磁场转速低一些，这是因为假如转子转速赶上理旋转磁场的转速，转子和旋转磁场就不再有相对运动，导体不再切割磁场，就没有感应电动势产生，也就没有了转子电流和电磁转矩，无法维持电动机继续运行。
机电传动控制考试试卷及答案机电传动控制期末考试试卷及答案一、分析与简答题1.请简述机电传动系统稳定运行的条件。
a)电动机的机械特性曲线n=f（T M）和生产机械的特性曲线n=f（T L）有交点（即拖动系统的平衡点）；b)当转速大于平衡点所对应的转速时，T M＜T L，即若干扰使转速上升，当干扰消除后应有T M－T L＜０。
而当转速小于平衡点所对应的转速时，T M＞T L，即若干扰使转速下降，当干扰消除后应有T M－T L＞０。
2.请解释机电传动系统稳定运行的含义。
a)是系统应能以一定速度匀速运转b)是系统受某种外部干扰作用（如电压波动、负责转矩波动等）而使运行速度稍有变化时，应保证在干扰消除后系统能恢复到原来的运行速度。
3.请简述并励发电机电压能建立的条件。
a)发电机的磁极要有剩磁；b)起始励磁电流所产生的磁场的方向与剩磁磁场的方向相同；c)励磁电阻不能过大。
4.请简述电动机制动的稳定制动和过渡制动状态的共同点和不同点。
a)两种制动状态的区别在于转速是否变化b)两种制动状态的相同点在于电动机发出的转矩与转速方向相反。
5.请简述直流他励电动机的三种制动方式的接线方法。
a)反馈制动为正常接法；b)反接制动：电源倒拉反接改变电枢电压的极性；倒拉反接制动在电枢电路内串入附加电阻；c)能耗制动将外部电枢电压降为零，并将电枢串接一个附加电阻短接。
6. 为什么直流电动机直接启动时启动电流很大？ 因电枢加上额定电压，而电枢电阻很小，故aNST R U I =很大。
7. 对电动机的启动有哪些主要要求？ a) 启动转矩大，电流小 b) 平滑，安全可靠 c) 简单方便，功耗小8. 直流他励电动机启动时，若在加上励磁电流之前就把电枢电压加上，这时会产生什么后果（从T L =0和T L =T N 两种情况加以说明）？ a) T L =0时飞车b) T L =T N 时电枢电流很大。
9. 有静差调节系统和无静差调节系统的含义是什么？a) 依靠被调量（如转速）与给定量之间的偏差来进行调节，使被调亮接近不变，但又必须具有偏差（即0≠∆U ）的反馈控制系统，即有静差调节系统。
机电传动控制复习题第一章绪论部分一单项选择题:1 机电传动的目的是将电能转换为【A】机械能 B.动能 C.势能 D.液压能二多项选择题 :1 机电传动的发展大体上经历哪几个阶段？【A B C】A.成组拖..B.单电动机拖..C.多电动机拖..D.单组多..E.复合拖动三判断改错题：错误的在括号内画×得2分, 将错误更正为正确的得2分；正确的在括号内画√得4分；1 机电传动的目的是将机械能转换为电能。
【×】更正: 机电传动的目的是将电能转换为机械能。
第二章机电传动系统的动力学基础一单项选择题:1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？【B 】A.机械能守. ..B.动能守...C.功率守...D.动量守恒2 恒转矩型机械特性的特点是负载转矩为【A】A.常..B.在一定范围内变..C.随转速增加而正比增..D.实数3 电流电动机的电磁转矩T、负载转矩L T和空载损耗转矩0T之间的关系是【B 】A...B.. .C...D.4 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上？【C 】A.机械能守恒B.动能守恒C.功率守恒D.动量守恒5 根据转矩正方向的约定, 恒转矩型机械特性中, 反抗转矩与转速n的符号关系是【A 】A.恒相同B.恒相反C.取决于电机工作状态D.跟机械特性有关6 单轴机电传动系统为减速运动时, 电机转矩与负载转矩之间的关系是【C 】A...B...C...D..7 恒转矩型机械特性中, 反抗转矩的方向与运动方向的关系是【B 】A.恒相..B.恒相.C.取决于电机工作状..D.跟机械特性有关8 恒功率型机械特性的负载转矩与转速n之间的关系是【B】A.成正..B.成反..C.无..D.抛物线函数关系9 单轴机电传动系统处于静态或稳态时, 电机转矩与负载转矩之间的关系是【A 】A...B.. .C.. .D..10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上？【B 】A.机械能守..B.动能守..C.功率守. .D.动量守恒11 随转速n的增加, 直线型机械特性的负载转矩将【D 】A.成抛物线变.B.成正比减..C.不..D.成正比增加二多项选择题 :1 根据负载转矩与运动方向的关系, 可以将恒转矩型的负载转矩分为【A B 】A.反抗转..B.位能转..C.动能转. .D.拖动转..E.制动转矩2 根据机械特性硬度值的不同, 可将电动机机械特性分为【A B C】A.绝对硬特..B.硬特..C.软特..D.绝对软特..E.综合特性三判断改错题: 错误的在括号内画×得2分, 将错误更正为正确的得2分；正确的在括号内画√得4分；1 若单轴传动系统的转动惯量与转速n符号相反, 则表示为制动转矩。
