机电传动试卷A卷答案.doc

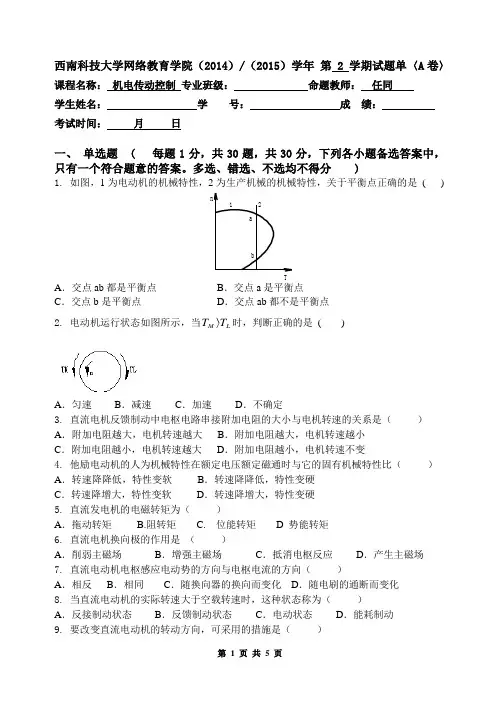

西南科技大学网络教育学院（2014）/（2015）学年第 2 学期试题单〈A卷〉课程名称：机电传动控制专业班级：命题教师：任同学生姓名：学号：成绩：考试时间：月日( )A．匀速B．减速C．加速D．不确定3.直流电机反馈制动中电枢电路串接附加电阻的大小与电机转速的关系是（）A．附加电阻越大，电机转速越大B．附加电阻越大，电机转速越小C．附加电阻越小，电机转速越大D．附加电阻越小，电机转速不变4.他励电动机的人为机械特性在额定电压额定磁通时与它的固有机械特性比（）A．转速降降低，特性变软B．转速降降低，特性变硬C．转速降增大，特性变软D．转速降增大，特性变硬5.直流发电机的电磁转矩为（）A．拖动转矩 B.阻转矩 C. 位能转矩 D 势能转矩6.直流电机换向极的作用是（）A．削弱主磁场B．增强主磁场C．抵消电枢反应D．产生主磁场7.直流电动机电枢感应电动势的方向与电枢电流的方向（）A．相反B．相同C．随换向器的换向而变化D．随电刷的通断而变化8.当直流电动机的实际转速大于空载转速时，这种状态称为（）A．反接制动状态B．反馈制动状态C．电动状态D．能耗制动9.要改变直流电动机的转动方向，可采用的措施是（）A ．增大或减小线圈中的电流强度B ．改变线圈中的电流方向，或对调磁铁的磁极C ．增强或减弱电动机里的磁场D ．改变线圈中的电流方向，同时对调磁铁的磁极 10. 直流发电机中的电磁转矩方向与转子的旋转方向 ( )A ．相同B ．相反C ．成45度角D ．随换向器而变化11. 三相电机开始启动瞬间，转子电路在1,0==S n 时，转子的2f 与定子1f 的关系为( )A ．02≈f 最小，2f ＜1fB ．02≈f 最小，2f ＞1fC ．2f 最大， 2f =1fD ．2f 最大，2f ＞1f12. 一台交流异步电动机的磁极对数为8，50=f ，旋转磁场转速为（ ）r/min 。

A ．1500B ．750C ．375D ．25013. 三相异步电动机的反转可通过（ ）来实现。

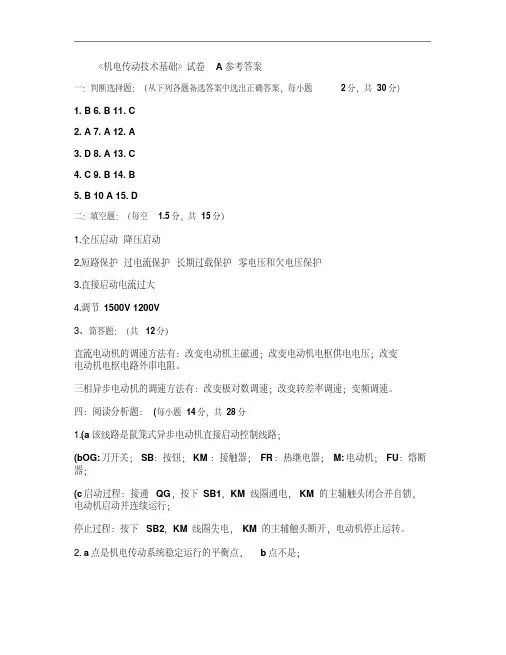

《机电传动技术基础》试卷A参考答案一：判断选择题：（从下列各题备选答案中选出正确答案，每小题2分，共30分）1. B 6. B 11. C2. A 7. A 12. A3. D 8. A 13. C4. C 9. B 14. B5. B 10 A 15. D二：填空题：（每空 1.5分，共15分）1.全压启动降压启动2.短路保护过电流保护长期过载保护零电压和欠电压保护3.直接启动电流过大4.调节 1500V 1200V3、简答题：（共12分）直流电动机的调速方法有：改变电动机主磁通；改变电动机电枢供电电压；改变电动机电枢电路外串电阻。

三相异步电动机的调速方法有：改变极对数调速；改变转差率调速；变频调速。

四：阅读分析题：(每小题14分，共28分1.(a该线路是鼠笼式异步电动机直接启动控制线路；(bOG:刀开关；SB：按钮；KM：接触器；FR：热继电器；M:电动机；FU：熔断器；(c启动过程：接通QG，按下SB1，KM线圈通电，KM的主辅触头闭合并自锁，电动机启动并连续运行；停止过程：按下SB2，KM线圈失电，KM的主辅触头断开，电动机停止运转。

2. a点是机电传动系统稳定运行的平衡点，b点不是；当外来干扰使负载转矩TL增加到TL，时，电动机的输出转矩TM 瞬时不会发生变化，根据运动学方程TM-TL，<0,即加速度a<0,电动机减速，TM变成TM，，那么点a移动到点a；;当外来干扰消失了，负载转矩TL，回到TL时，电动机的输出转矩TM，瞬时不会发生变化，根据运动学方程TM，-TL>0,即加速度a>0,电动机加速，TM，变成TM，那么点a；移动到点a。

五：计算题：（共15分）1. Ra=(0.50~0.75(1-PN/UNINUN/IN=0.6(1-5500/110*62*110/62=0.206Ω (0,1131n0=nNUN/(UN-INRa=1131r/min （ 52.525,1000）TN=9.55*5500/1000=52.525Nm2.（1）额定转矩（2）直接启动时的启动电流（3）电枢串入启动电阻后的启动电流故而启动转矩其中此时的启动转矩（4）降压启动时故电源电压。

机电传动试卷A卷(答案)学院专业学 号：姓 名：8、异步电动机的实际输出转矩取决于（）。

a、负载的大小；b、额定电压；c、额定电流；d、电机的最大转矩与负载转矩两者中的较小值。

9、减速比（ A ）电机需要输出的力矩（ B ）。

a、A 越大 B 越大；b、A 越小 B 越小；c、A 越大 B 越小；d、两者没有关联；10、电压型的变频器是整流后的电源（ A ）大电容滤波，由于电容两端的（ B ）不能突变，呈恒压源特性，故称为电压型变频器。

a、A 并接 B 电流；b、A 并接 B 电压；c、A 串接 B 电流；d、A串接 B电压；二、判断题（若认为正确在括号打勾，认为错误打叉，若用其它符号视作未做处理）（10分）1、互锁的实现是：在需要互锁的元件的控制线路中，并入对方的常闭触点。

（ X ）2、某设备上有一台三相四极异步电机，它的工作转速被整定为1200rpm, 。

（ V ）3、三相异步电机的最大转矩T max大于负载转矩T L就一定能启动。

（ X ）4、同步电机的空载转速等于同步转速，额定转速也等于同步转速。

（ V ）5、从技术层面上讲，变频调速是异步电机最理想的调速方式。

（ V ）6、变频调速的压频比控制（V/F）是指随着输出频率降低加大输出电压。

（ X ）7、互锁的实现是：在需要互锁的元件的控制线路中，串入对方的常闭触点。

（ V ）8、在直流调速中调压调速机械特性最硬，在交流调速中变频调速机械特性最硬。

（ V ）9、热继电器可以起到电机短路保护作用。

（ X ）10、相同功率的异步电机，极数越多，力矩越大、同步转速越低。

（ V ）三、问答题（15分）1、他励直流电机有哪几种调速方式，请画出它们的机械特性。

答：主要有三种调速方式：(a)调压调速、(b)转子串电阻或电抗调速、(c)改变主磁通调速。

Φ(a)U N>U1>U2>U3 (b) R1>R2>R3 >R a (c)ΦN>Φ1>Φ22、三相异步电机的自然机械特性的四个特征点分别是哪几点，作图说明并写出相应的坐标。

2016年第1学期《机电传动与控制》课程考核试卷课程名称：机电传动与控制 课程代码： 开课教学部：任课教师： 年级、专业： 2015级机械制造及其自动化 考试时间：120分钟 考核方式：闭卷 开卷□ 实验操作 □一、 单项选择题（本大题共30小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个最符合题目要求，请将其代码填写在题前的括号内。

错选、多选或未选均无分。

1．三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会（ ）。

（a ）增加 （b ）减小 （c ） 等于零 （d ）不变2．励磁绕组和电枢绕组分别由两个电源供电的电动机叫做（ ）直流电动机。

（a ）并励 （b ）他励 （c ）串励 （d ）复励3．当电动机产生的拖动转矩T ＞负载转矩Tz 时，电动机处于（ ）工作状态。

（a ）静止 （b ）等速旋转 （c ）减速 （d ）加速4．下列电器中，不能实现短路保护的是（ ）。

（a ）熔断器 （b ）过电流继电器 （c ）热继电器 （d ）断路器 5．下列各项中，（ ）不是变压器的主要功能。

（a ）电压变换 （b ）功率变换 （c ）电流变换 （d ）阻抗变换 6．三相交流异步电动机常用的调速方法中，（ ）可以实现范围较宽的平滑调速，其应用将越来越广泛。

（a ）变频调速 （b ）变极调速 （c ）变压调速 （d ）变阻调速7．三相交流电动机的电气制动不包括（ ）。

（a ）能耗制动 （b ）反接制动 （c ）回馈制动 （d ）机械制动8．单结晶体管在可控整流电路中起的作用是（ ）。

（a ）整流 （b ）触发 （c ）过压保护 （d ）过流保护 9．步进进电动机转角与脉冲电源的关系是（ ）。

（a ）与电源脉冲频率成正比 （b ）与电源脉冲数成正比（c ）与电源脉冲宽度成正比 （d ）与电源脉冲幅值成正比10．在机电传动控制系统中，作为测量元件使用的是（ ）。

（a ）步进电机 （b ）测速发电机 （c ）伺服电机 （d ）直线电机11. 电源电压为380V ，三相笼型异步步电动机定子每相绕组的额定电压为220 V 时，能否采用星形一三角形启动？（ ）（a ）能 （b ）不能 （c ）无法确定12. 三相异步电动机带一定负载时，若电源电压降低了，此时电动机转矩（ ） （a ） 增加 （b ）减少 （c ）不变13. 电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和（）之和所平衡。

专升本《机电传动控制》_试卷_答案专升本《机电传动控制》一、（共45题,共150分）1. 在单轴拖动系统中，的作用方向与n相同，的作用方向与n相同，且,则系统处于（3分）A.加速B.减速C.匀速标准答案：A2. 直流他励电动机要用来驱动具有恒转矩特性的负载，则应采用（）（3分）A.改变外接电枢电阻大小的调速方法B.改变电枢电压大小的调速方法C.改变励磁磁通大小的调速方法标准答案：B3. 三相异步电动机的固有启动特性是（）（3分）A.启动电流大，启动转矩小B.启动电流大，启动转矩大C.启动电流小，启动转矩小标准答案：A4. 在继电器接触器控制系统中，电流继电器用来进行（）（3分）A.欠电流或过电流保护B.欠电压或过电压保护C.过载保护标准答案：A5. 在单轴拖动系统运动方程式中，为电动机的拖动转矩，参考正方向规定为( ) （3分）A.与角速度方向相同B.与负载转矩方向相同C.与角速度方向相反标准答案：A6. 直流发电机输出转矩的作用方向和转速的旋转方向( ) （3分）A.相同B.无关C.相反标准答案：C7. 用额定功率为1KW，额定转差率为的三相异步电动机直接驱动某一机械，且使电动机工作在额定状态下，则机械的运动速度和电动机输出的转矩分别为( ) （3分）min、 min、min、 min、标准答案：A8. 如果三相异步电动机的额定电流为10A，那么用来进行过载保护的热继电器的额定电流应该( ) （3分）A.大于10AB.小于10AC.等于10A标准答案：C 9. 在下列程序中，已知T200的计时时钟为秒，则T200的计时时间为( )（3分）秒秒秒标准答案：C10. 某机械系统要求最低运行速度为100 r/min，静差度S≤5%。

现采用转速负反馈系统控制额定转速降落为100r/min 的直流电动机来实现，则系统的放大倍数K为( ) （3分）.9 C标准答案：B11. 三相交流电动机定子的三相绕组通三相交流电产生旋转磁场，旋转磁场的旋转速度为。

中国计量学院-机电传动控制期末试题真题A（附答案）解读中国计量学院2021 ~ 2021学年第2学期《机电传动控制》课程考试试卷（A）开课二级学院：机电工程，考试时间： 2021 年5月26日8时考试形式：闭卷□、开卷□，允许带 ___ 入场考生姓名：学号：专业：班级：题序得分评卷人一二三四五六七八九总分一、填空题：（25分，每空1分）1．三相异步电动机的制动方法有：制动、制动、制动。

2．直流发电机中的电磁转矩方向与发电机的旋转方向，因此电磁转矩为转矩，与原动机的拖动转矩相平衡。

3．改变直流电动机旋转方向的方法有：（1）将反接，使电流方向改变；（2）将反接，使电流方向改变。

4．交流伺服电动机消除“自转”所采用的方法是。

5．熔断器用于保护，热继电器用于保护，它们都是利用来工作的。

6．步进电动机的矩角特性中，当失调角等于______度时，电磁力矩最大。

7．三相异步电动机旋转磁场方向是从_____________转至______________。

8．在时间继电器中，合、动断）触点。

9. 在连续运行时，步进电动机的电磁力矩随着频率的增高而_______（增大、下降）。

10. 在n＝0，即s＝1(电动机开始启动瞬间)时，转子与旋转磁场间的相对转速_____(最大、最小)，所以这时转子回路电流频率等于______。

11. 伺服电动机与普通电动机相比具有如下特点：(1)_____________________________________________________；中国计量学院2021~~~2021 学年第2学期《机电传动控制》课程试卷第 1 页共 5 页表示延时____________（闭合、断开）的__________（动(2)_____________________________________________________；(3)_____________________________________________________。

机电传动控制5套期末试题及答案《机电传动控制》试卷 A 适用专业：机制考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空（每空1分）：1. 直流电动机的调速方法有____ __ ，和。

2．一台三相异步电动机的额定转速为980r/min，则其极数为，同步转速为，起动时转差率为，额定转差率为。

3．鼠笼型异步电动机的减压起动方法有、、和。

4. 通电延时的时间继电器有两种延时动作的触头。

即，符号为；和符号为。

5. 电气控制系统中常设的保护环节有、和、。

6. F-40M型PLC的内部等效继电器有、、、和几种。

二、简答题。

（每小题5分）1．交流电器的线圈能否串联使用？为什么？2．三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果？3．简述直流电动机能耗制动的方法。

4．当三相交流异步电动机在额定负载下运行时，由于某种原因，电源电压降低了30%，问此时通入电动机定子绕组的电流是增大还是减少？为什么？5. 试说明下图几种情况下，系统的运行状态是加速？减速？还是匀速？（图中箭头方向为转矩的实际方向）。

a b c d e12分）：1. 一台U N=220V，I N=136.5A，R a=0.22Ω的他励直流电动机。

1）如直接起动，起动电流I St是多少？2）若要求起动电流是额定电流的两倍，采用电枢回路串电阻起动，应串多大的电阻？采用降低电源电压起动，电压应降至多少？2. 一台交流三相鼠笼式异步电动机，其额定数据为：P N=10kW，n N=1460r/min，U N=380 V，△接法，ηN=0.868，cosφ=0.88；试求：1）额定输入电功率；2）额定电流；3）输出的额定转矩；4）采用Y-△换接启动时的启动转矩。

四、设计题：1. 设计某机床刀架进给电动机的控制线路，应满足如下的工艺要求：按下启动按钮后，电机正转，带动刀架进给，进给到一定位置时，刀架停止，进行无进刀切削，经一段时间后刀架自动返回，回到原位又自动停止。

《机电传动控制》试卷 A适用专业：机制考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空（每空1分）：1. 直流电动机的调速方法有____ __ ，和。

2．一台三相异步电动机的额定转速为980r/min，则其极数为，同步转速为，起动时转差率为，额定转差率为。

3．鼠笼型异步电动机的减压起动方法有、、和。

4. 通电延时的时间继电器有两种延时动作的触头。

即，符号为；和符号为。

5. 电气控制系统中常设的保护环节有、和、。

6. F-40M型PLC的内部等效继电器有、、、和几种。

二、简答题。

（每小题5分）1．交流电器的线圈能否串联使用？为什么？2．三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果？3．简述直流电动机能耗制动的方法。

4．当三相交流异步电动机在额定负载下运行时，由于某种原因，电源电压降低了30%，问此时通入电动机定子绕组的电流是增大还是减少？为什么？5. 试说明下图几种情况下，系统的运行状态是加速？减速？还是匀速？（图中箭头方向为转矩的实际方向）。

a bc d e三、计算题（每题12分）：1. 一台U N=220V，I N=136.5A，R a=0.22Ω的他励直流电动机。

1）如直接起动，起动电流I St是多少？2）若要求起动电流是额定电流的两倍，采用电枢回路串电阻起动，应串多大的电阻？采用降低电源电压起动，电压应降至多少？2. 一台交流三相鼠笼式异步电动机，其额定数据为：P N=10kW，n N=1460r/min，U N=380 V，△接法，ηN=0.868，cosφ=0.88；试求：1）额定输入电功率；2）额定电流；3）输出的额定转矩；4）采用Y-△换接启动时的启动转矩。

四、设计题：1. 设计某机床刀架进给电动机的控制线路，应满足如下的工艺要求：按下启动按钮后，电机正转，带动刀架进给，进给到一定位置时，刀架停止，进行无进刀切削，经一段时间后刀架自动返回，回到原位又自动停止。

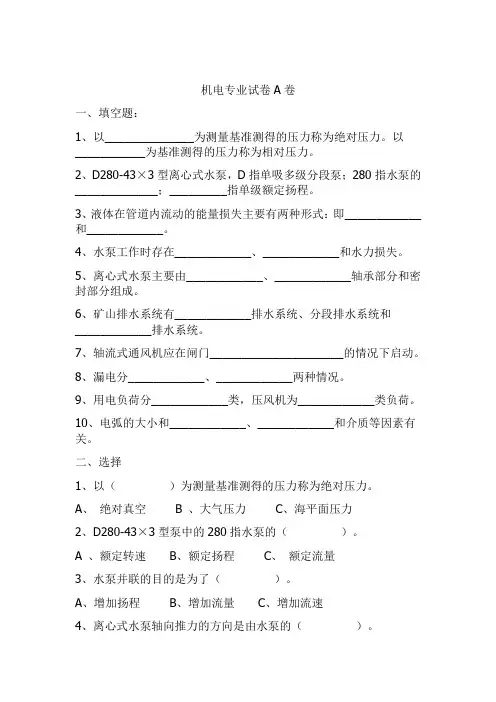

机电专业试卷A卷一、填空题：1、以______________为测量基准测得的压力称为绝对压力。

以___________为基准测得的压力称为相对压力。

2、D280-43×3型离心式水泵，D指单吸多级分段泵；280指水泵的_____________；_________指单级额定扬程。

3、液体在管道内流动的能量损失主要有两种形式：即____________和____________。

4、水泵工作时存在____________、____________和水力损失。

5、离心式水泵主要由____________、____________轴承部分和密封部分组成。

6、矿山排水系统有____________排水系统、分段排水系统和____________排水系统。

7、轴流式通风机应在闸门_____________________的情况下启动。

8、漏电分____________、____________两种情况。

9、用电负荷分____________类，压风机为____________类负荷。

10、电弧的大小和____________、____________和介质等因素有关。

二、选择1、以（）为测量基准测得的压力称为绝对压力。

A、绝对真空 B 、大气压力C、海平面压力2、D280-43×3型泵中的280指水泵的（）。

A 、额定转速B、额定扬程C、额定流量3、水泵并联的目的是为了（）。

A、增加扬程B、增加流量C、增加流速4、离心式水泵轴向推力的方向是由水泵的（）。

A 、排水侧指向吸水侧B、吸水侧指向排水侧C、中间指向两侧5、离心式水泵在关闭调节闸阀的情况下启动，原因是此时离心式水泵在零流量时轴功率为（）。

A、0B、最小C、额定值6、通风机串联的目的是为了（）。

A、增大风压B、增大风量C、增大负压7、通风机产生的全压包括静压和动压两部分；（）所占比例越大，这台通风机克服网路阻力的能力就越大。

A、静压B、动压C、负压8、下列哪种型号是煤矿使用的大型通风机（）。

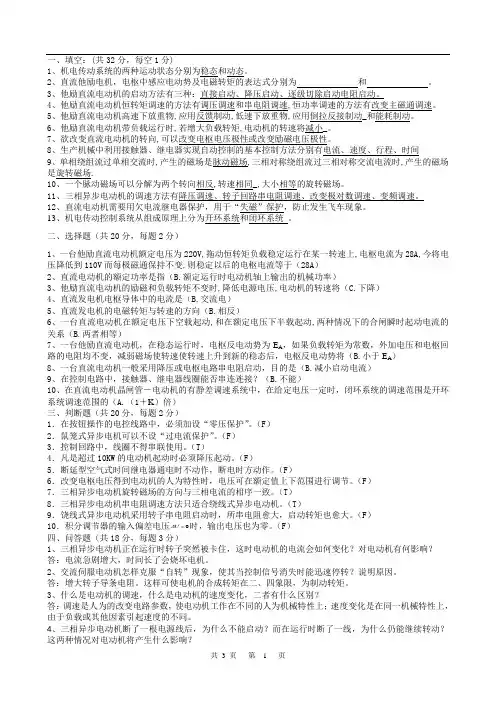

一、填空：(共32分，每空1分)1、机电传动系统的两种运动状态分别为稳态和动态。

2、直流他励电机，电枢中感应电动势及电磁转矩的表达式分别为和。

3、他励直流电动机的启动方法有三种：直接启动、降压启动、逐级切除启动电阻启动。

4、他励直流电动机恒转矩调速的方法有调压调速和串电阻调速,恒功率调速的方法有改变主磁通调速。

5、他励直流电动机高速下放重物,应用反馈制动,低速下放重物,应用倒拉反接制动_和能耗制动。

6、他励直流电动机带负载运行时,若增大负载转矩,电动机的转速将减小_。

7、欲改变直流电动机的转向,可以改变电枢电压极性或改变励磁电压极性。

8、生产机械中利用接触器、继电器实现自动控制的基本控制方法分别有电流、速度、行程、时间9、单相绕组流过单相交流时,产生的磁场是脉动磁场,三相对称绕组流过三相对称交流电流时,产生的磁场是旋转磁场.10、一个脉动磁场可以分解为两个转向相反,转速相同_,大小相等的旋转磁场。

11、三相异步电动机的调速方法有降压调速、转子回路串电阻调速、改变极对数调速、变频调速。

12、直流电动机需要用欠电流继电器保护，用于“失磁”保护，防止发生飞车现象。

13、机电传动控制系统从组成原理上分为开环系统和闭环系统。

二、选择题（共20分，每题2分）1、一台他励直流电动机额定电压为220V,拖动恒转矩负载稳定运行在某一转速上,电枢电流为28A,今将电压降低到110V而每极磁通保持不变,则稳定以后的电枢电流等于（28A）2、直流电动机的额定功率是指（B.额定运行时电动机轴上输出的机械功率）3、他励直流电动机的励磁和负载转矩不变时,降低电源电压,电动机的转速将（C.下降）4、直流发电机电枢导体中的电流是（B.交流电）5、直流发电机的电磁转矩与转速的方向（B.相反）6、一台直流电动机在额定电压下空载起动,和在额定电压下半载起动,两种情况下的合闸瞬时起动电流的关系（B.两者相等）7、一台他励直流电动机，在稳态运行时，电枢反电动势为E A，如果负载转矩为常数，外加电压和电枢回路的电阻均不变，减弱磁场使转速使转速上升到新的稳态后，电枢反电动势将（B.小于E A）8、一台直流电动机一般采用降压或电枢电路串电阻启动，目的是（B.减小启动电流）9、在控制电路中，接触器、继电器线圈能否串连连接？（B.不能）10、在直流电动机晶闸管－电动机的有静差调速系统中，在给定电压一定时，闭环系统的调速范围是开环系统调速范围的（A.（1＋K）倍）三、判断题（共20分，每题2分）1．在按钮操作的电控线路中，必须加设“零压保护”。

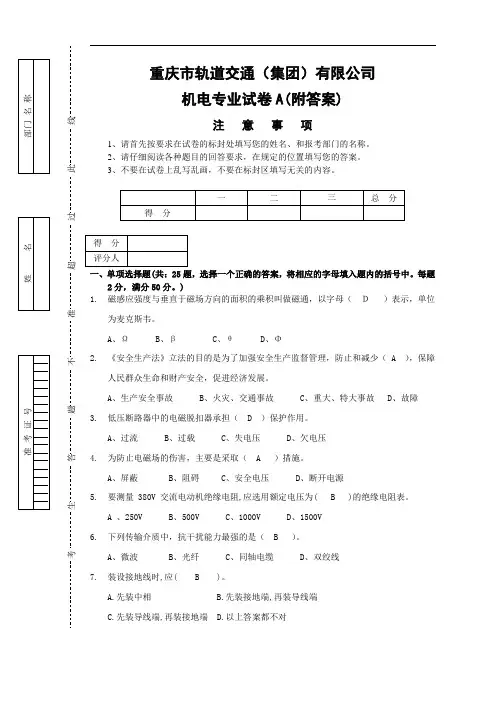

一、单项选择题(共：25题，选择一个正确的答案，将相应的字母填入题内的括号中。

每题2分，满分50分。

) 1. 磁感应强度与垂直于磁场方向的面积的乘积叫做磁通，以字母（ Ｄ ）表示，单位为麦克斯韦。

A 、Ω B 、β C 、θ D 、Φ 2. 《安全生产法》立法的目的是为了加强安全生产监督管理，防止和减少（ A ），保障人民群众生命和财产安全，促进经济发展。

A 、生产安全事故 B 、火灾、交通事故 C 、重大、特大事故 D 、故障 3. 低压断路器中的电磁脱扣器承担（ D ）保护作用。

A 、过流 B 、过载 C 、失电压 D 、欠电压 4. 为防止电磁场的伤害，主要是采取（ A ）措施。

A 、屏蔽B 、阻碍C 、安全电压D 、断开电源5. 要测量 380V 交流电动机绝缘电阻,应选用额定电压为( B )的绝缘电阻表。

A 、250V B 、500V C 、1000V D 、1500V6. 下列传输介质中，抗干扰能力最强的是（ B ）。

A 、微波B 、光纤C 、同轴电缆D 、双绞线7. 装设接地线时,应( B )。

A.先装中相B.先装接地端,再装导线端C.先装导线端,再装接地端D.以上答案都不对考生答不 准 超 过8.刚刚车削下来的切屑有较高的温度，可以达到( B )度，极易引起烫伤。

A、500B、600一700C、800-1000D、2009.下列说法中与现实不相符合的是：（ C ）。

A、低压设备触电事故多B、携带式设备和移动式设备触电事故多C、冬天触电事故比夏天多D、白天比晚上触电多10.两根平行导线通过同向电流时，导体之间相互（ D ）。

A、排斥B、产生磁场C、产生涡流D、吸引11.带电作业至少（ A ）人以上同时工作，并设专责监护人进行监护。

A、2B、3C、4D、512.串联电路中，电压的分配与电阻成（ A ）。

A、正比B、反比C、1:1D、2:113.以下故障原因与跳闸无关的是（ C ）A、过载B、整定电流偏小C、输入电压过低D、开关本身问题14.发生火灾时扑救火灾的基本方法最完整的是（ A ）。

北京大学 2011 年《机电传动控制》精心整理期末试题A 卷一、选择题（本题共 10 小题,每小题 2 分，共 20 分) (从下列备选答案中选择正确答案)1. 机电传动的目的是（）。

A 、将机械能变为电能B 、将电能变为机械能C 、将控制信号进行转换和传递D 、对电机进行保护2. 三相鼠笼式异步电动机在运行中断了一根电源线，则电动机的转速将（ ）。

A 、增加B 、减少C 、停转D 、不变3．瞬时断开的动合触点是（）。

ABCD 4. 长期带额定负载运行的交流接触器，其额定电流通常选 （）。

A 、小于负载额定电流B 、等于负载额定电流本题得分C、负载额定电流的 1.3—2 倍D、愈大愈好5.热继电器在电动机控制线路中的主要作用是实现（）。

A、过载保护B、零压保护C、欠压保护D、短路保护6.集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）。

A、集中控制B、分散控制C、联合控制D、点动控制7．异步电动机的转矩与电源电压的关系是( )。

A、成正比B、成反比C、无关D、与电压平方成正比8.变压器与电机的铁心用硅钢片叠压而成，其主要目的（）。

A. 减少磁滞损耗B. 减少涡流损耗C. 减少电器噪声D. 减少铜损9.带有换向器装置的电机是( )。

A、交流鼠笼异步电动机B、交流绕线式异步电动机C、直流电动机D、步进电动机10.直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是（）。

A 、由（0，no ）出发的一簇向下倾斜的直线B 、一簇平行于固有特性曲线的人为特性曲线C 、由（0，no ）出发的一簇向上倾斜的直线D 、不确定二、填空题（本题共 15 空，每空 15 分，共 15 分） （请将正确答案填入空格内）1、一台频率为 50?Hz 的异步电动机额定转速为 730?r/min ，其转差率 S 为 。

2、F1-40MR 是F1 系列PLC 的（基本单元，扩展单元），40 表示其具有 。

2016年第1学期《机电传动与控制》课程考核试卷课程名称：机电传动与控制 课程代码： 开课教学部：任课教师： 年级、专业： 2015级机械制造及其自动化 考试时间：120分钟 考核方式：闭卷 开卷□ 实验操作 □一、 单项选择题（本大题共30小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个最符合题目要求，请将其代码填写在题前的括号内。

错选、多选或未选均无分。

1．三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会（ ）。

（a ）增加 （b ）减小 （c ） 等于零 （d ）不变2．励磁绕组和电枢绕组分别由两个电源供电的电动机叫做（ ）直流电动机。

（a ）并励 （b ）他励 （c ）串励 （d ）复励3．当电动机产生的拖动转矩T ＞负载转矩Tz 时，电动机处于（ ）工作状态。

（a ）静止 （b ）等速旋转 （c ）减速 （d ）加速4．下列电器中，不能实现短路保护的是（ ）。

（a ）熔断器 （b ）过电流继电器 （c ）热继电器 （d ）断路器 5．下列各项中，（ ）不是变压器的主要功能。

（a ）电压变换 （b ）功率变换 （c ）电流变换 （d ）阻抗变换 6．三相交流异步电动机常用的调速方法中，（ ）可以实现范围较宽的平滑调速，其应用将越来越广泛。

（a ）变频调速 （b ）变极调速 （c ）变压调速 （d ）变阻调速7．三相交流电动机的电气制动不包括（ ）。

（a ）能耗制动 （b ）反接制动 （c ）回馈制动 （d ）机械制动8．单结晶体管在可控整流电路中起的作用是（ ）。

（a ）整流 （b ）触发 （c ）过压保护 （d ）过流保护 9．步进进电动机转角与脉冲电源的关系是（ ）。

（a ）与电源脉冲频率成正比 （b ）与电源脉冲数成正比（c ）与电源脉冲宽度成正比 （d ）与电源脉冲幅值成正比10．在机电传动控制系统中，作为测量元件使用的是（ ）。

（a ）步进电机 （b ）测速发电机 （c ）伺服电机 （d ）直线电机11. 电源电压为380V ，三相笼型异步步电动机定子每相绕组的额定电压为220 V 时，能否采用星形一三角形启动？（ ）（a ）能 （b ）不能 （c ）无法确定12. 三相异步电动机带一定负载时，若电源电压降低了，此时电动机转矩（ ） （a ） 增加 （b ）减少 （c ）不变13. 电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和（）之和所平衡。

北京大学2011年《机电传动控制》期末试题A 卷一、选择题（本题共10小题,每小题2分，共20分) (从下列备选答案中选择正确答案)1．机电传动的目的是（ ）。

A 、将机械能变为电能B 、将电能变为机械能C 、将控制信号进行转换和传递D 、对电机进行保护2．三相鼠笼式异步电动机在运行中断了一根电源线，则电动机的转速将（ ）。

A 、增加B 、减少C 、停转D 、不变3．瞬时断开的动合触点是（ ）。

A B C D本题得分4．长期带额定负载运行的交流接触器，其额定电流通常选（）。

A、小于负载额定电流B、等于负载额定电流C、负载额定电流的1.3—2倍D、愈大愈好5．热继电器在电动机控制线路中的主要作用是实现（）。

A、过载保护B、零压保护C、欠压保护D、短路保护6．集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）。

A、集中控制B、分散控制C、联合控制D、点动控制7．异步电动机的转矩与电源电压的关系是( )。

A、成正比B、成反比C、无关D、与电压平方成正比8．变压器与电机的铁心用硅钢片叠压而成，其主要目的（）。

A. 减少磁滞损耗B. 减少涡流损耗C. 减少电器噪声D. 减少铜损9．带有换向器装置的电机是( )。

A、交流鼠笼异步电动机B、交流绕线式异步电动机C、直流电动机D、步进电动机10．直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是（）。

A、由（0，no）出发的一簇向下倾斜的直线B、一簇平行于固有特性曲线的人为特性曲线C、由（0，no）出发的一簇向上倾斜的直线D、不确定二、填空题（本题共 15 空，每空15分，共 15 分） （请将正确答案填入空格内）1、一台频率为50Hz 的异步电动机额定转速为730r/min ，其转差率S为 。

2、F1-40MR 是F1系列PLC 的 （基本单元，扩展单元），40表示其具有 。

3、SET 指令用于 ，RST 指令用于 。

《机电传动控制》考试总复习A卷一、教材信息：《机电传动控制》，邓星钟主编，华中科技大学出版社二、考试题型客观题（单项选择、判断题）主观题（填空、分析与简答、计算）三、总的复习题一、选择题1、电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和_________之和所平衡。

（ D ）A．静态转矩B．加速转矩C．减速转矩D．动态转矩2、机电传动系统稳定工作时中如果T M>T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ B ）A．减速B．加速C．匀速D．停止3、机电传动系统中如果T M<T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ C ）A．加速B．匀速C．减速D．停止4、机电传动系统稳定工作时，如果T M=T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ C ）A．减速B．加速C．匀速D．停止5、设电动机某一转动方向的转速n为正，则约定电动机转矩T M与n_________的方向为_________。

（ A ）A．一致、正向B．一致、反向C．相反、正向D．以上都不对6、_________的作用方向恒定，与运动方向无关。

（ C ）A．反抗转矩B．离心式转矩C．位能转矩D．恒功率转矩7、起重机吊一个重物升降时，负载的机械特性是_________。

（ B ）A．恒功率型B．位能型恒转矩C．反抗型恒转矩D．直线型机械特性8、下面哪个部分是属于直流电动机的定子部分？（ C ）A．换向器B．电枢绕组C．励磁绕组D．风扇9、复励直流电机的励磁绕组和电枢绕组是。

（ D ）A．串联B．并联C．单独分开连接D．一部分串联其他的并联10、直流电动机最常用的启动方式是_________。

（ B ）A．串电阻启动B．降压启动C．直接启动D．调节励磁启动11、_________的调速方式可以实现对恒转矩型负载的无极调速。

（ A ）A．调压调速B．串电阻调速C．弱磁调速D．A和B12、直流电动机调速系统，若想采用恒功率调速，则可改变_________。

《机电传动控制》复习题_A一、 选择题1、三相异步电动机带动一定负载运行时，若电源电压降低了，此时电动机转矩_________。

A ．增加B ．不变C ．减小D ．等于零2、鼠笼式异步电动机不采用_________方法启动。

A ．全压启动B ．逐级切除启动电阻C ．延边三角形启动D ．Y-∆降压启动3、 不是三相异步交流电动机固有机械特性曲线的四个特殊点。

A ．理想空载点B ．负载工作点C ．启动工作点D ．临界工作点。

4、三相交流异步电动机采用能耗制动时，应采取的方法是 。

A ．切断三相交流电源B ．切断三相电源，并在定子二相绕组中通入交流电C ．切断三相电源，并在定子二相绕组中通入直流电 D ．三相交流电源中任意两相反接5、不能用于交流鼠笼式异步电动机的调速控制方法是 。

A ．变电源频率调速B ．变极对数调速C ．串级调速D ．变电源电压调速6、普通晶闸管导通之后，要恢复其阻断状态，应该采取的措施是 。

A ．阴极电流增加B ．阳极电压取反C ．触发控制极电压取消D ．阳极电压增加7、带电阻性负载的单相半波可控整流电路中，晶闸管承受的最大正向电压为_________，最大反向电压为_________。

A ．22U 、23UB ．22U 、26UC ．22U 、22UD ．23U 、26U8、带电阻性负载的单相半波可控整流电路中，α的移向范围是_________，而对应的θ的变化范围为_________。

A ．π~0、π~0B ． 3/~0π、π~0C ．π~0、0~πD ．0~3/π、π~09、带电阻性负载的三相半波可控整流电路中，晶闸管承受的最大正向电压为_________，最大反向电压为_________。

A ．22U 、23UB ．22U 、26UC ．2U 、2UD ．23U 、26U10、在单闭环直流调速系统中，若要组成有静差的调速系统，则调节器应采用_________。

A ．I 调节器B ．PI 调节器C ．P 调节器D ．PID 调节器11、在单闭环直流调速系统中，若采用比例调节器，闭环系统的静态转速降与开环系统转速降的关系为_________。
