劈裂灌浆单孔钻孔工序施工质量验收评定表填表说明

（工程建筑套表）灌浆工程质评表及填表说明及培训教材2523.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

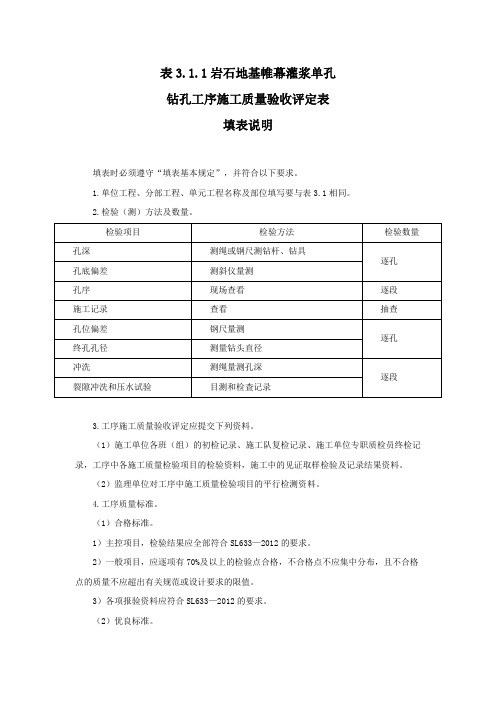

253水利水电工程254表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

表3.1.1岩石地基帷幕灌浆单孔
钻孔工序施工质量验收评定表
填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL633—2012的要求。

2）一般项目，应逐项有70%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL633—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL633—2012的要求。

2）一般项目，应逐项有90%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL633—2012的要求。

水利水电工程
表 3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表。

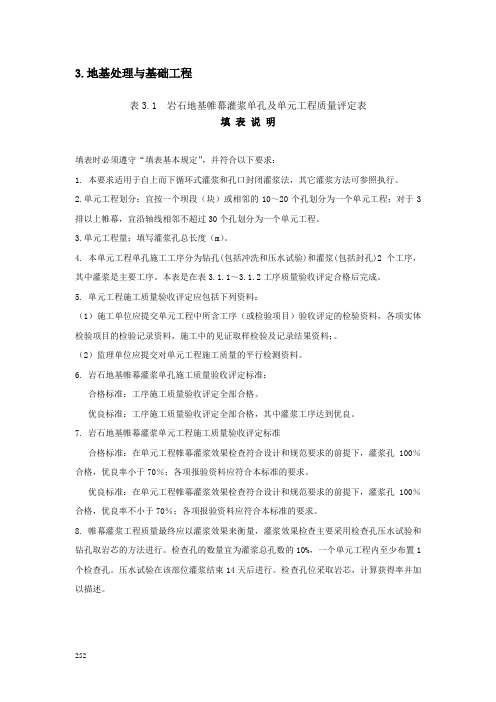

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

252水利水电工程253表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

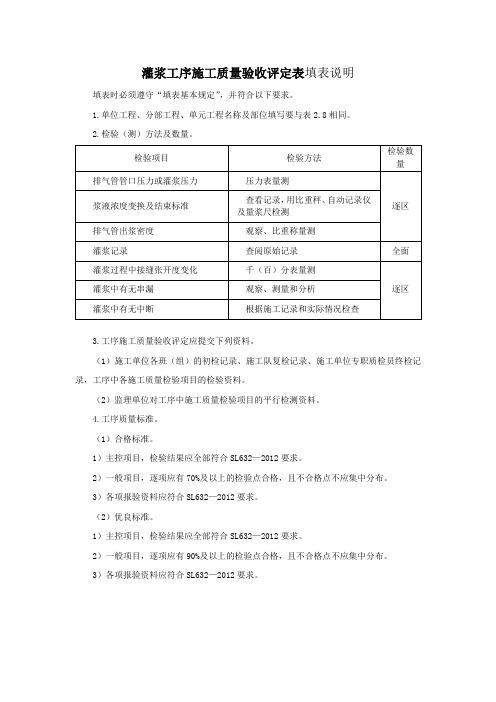

灌浆工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表
2.8相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL632—2012要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布。

3）各项报验资料应符合SL632—2012要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL632—2012要求。

2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布。

3）各项报验资料应符合SL632—2012要求。

3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。

2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。

3.单元工程量：填写灌浆孔总长度（m）。

4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。

本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。

5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。

（2）监理单位应提交对单元工程施工质量的平行检测资料。

6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。

优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。

7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。

优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。

8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。

检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。

压水试验在该部位灌浆结束14天后进行。

检查孔位采取岩芯，计算获得率并加以描述。

252水利水电工程253表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

钻孔检验批质量验收记录表
一、基本信息
检验批编号检测日期检测单位
XX-0001 20XX年X月X日XXX公司
二、样品信息
样品编号钻孔深度
（m）
钻孔直径
（mm）
样品长度
（m）
岩土名
称鉴定标准
XX-0001A 10~15 75 1.5 黏土GB 23270-
2009
XX-0001B 10~15 75 1.5 黏土GB 23270-
2009
三、检测结果
检测项目检测数据
湿度20.1% 合格
粘性限27.3kPa 合格
压缩强度 3.4MPa 合格
压缩模量22.6MPa 合格
抗拉强度 1.8MPa 不合格
四、
本次检测结果如上表所示，样品A和B的湿度、粘性限、压缩强度和压缩模量均达到或超过鉴定标准要求，属于合格样品；但样品B的抗拉强度不达标，属于不合格样品。

五、质检人员
检测人员备注
张三
李四参加
六、备注
•本次检测采用GB 23270-2009标准；
•现场温度：25℃；
•现场湿度：50%；
•本记录表为原件，不得涂改、错删、错损；
•其他事项：无。

以上为钻孔检验批的质量验收记录表，证明了样品的各项指标的检测结果和，为验收部门评估钻孔的质量提供有力的依据。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

水利水电工程表1．8 岩石地基帷幕灌浆单元工程质量评定表注项次10，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。

地基排水孔排水工程单孔钻孔工序施工质量验收评定表填表说
明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表3.11相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL633—2012的要求。

2）一般项目，应逐项有70%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL633—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL633—2012的要求。

2）一般项目，应逐项有90%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL633—2012的要求。

岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL633—2012的要求。

2）一般项目，应逐项有70%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL633—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL633—2012的要求。

2）一般项目，应逐项有90%及以上的检验点合格，不合格点不应集中分布，且不合格点的质量不应超出有关规范或设计要求的限值。

3）各项报验资料应符合SL633—2012的要求。
