对等网线和交叉网线的制作方法

交叉网线的做法(图)双机网卡直接互联的双绞线和普通的网卡连接集线器的网线不同，它需要进行错线，制作方法如下：如果左手握住水晶头，将有弹片的一面朝下，带金属片的一面朝上，线头的插孔朝向右手一侧时，可以看到连接头中的8个引脚。

进行错线后，一边是：白橙、橙、白绿、绿、白蓝、蓝、白棕、棕；一边是：白绿、蓝、白橙、绿、白蓝、橙、白棕、棕。

如下图。

网线的做法:标准５６８Ａ/５６８Ｂ网线的做法友好多种的，局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ- Unshielded Twisted pair）作为布线的传输介质来组网。

ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。

双绞线由８很不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。

相应地ＲＪ４５插头座也区分为三类或五类电气特性。

ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹僧，简称“ＳＥ”（Position，位置）。

凹槽内的金属触点共有８个，简称“8Ｃ”（ Contact，触点），因此业界对此有“8Ｐ8Ｃ”的别称。

特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线菲常重要，不能搞错。

双绞线的最大传输距离为１００ｍ。

如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装４个中继器。

如安装４个中继器连接５个网段，则最大传输距离可达５００ｍ。

实验项目直通网线和交叉网线的制作
实验日期 2021 年 10 月 11 日（星期一第 1-2 节）
实验成绩
一、目的和要求（目的要明确，抓住重点，符合实验指导书中的要求）
(1)熟悉T568A、T568B标准网线的线序；
(2)掌握网络直通电缆、交叉电缆的制作步骤，为以后构建计算机局
域网打下基础；
(3)直通与交叉网线的连通性测试。

二、实验内容（用最简练的语言反映实验的内容）
直通线主要用于交换机（或者集线器Hub）Uplink口来连接另一台交换机（或者集线器Hub）的普通端口，或者交换机普通端口连接网卡。

交叉线主要用于交换机（或者集线器Hub）普通端口连接到交换机（或者集线器Hub）普通端口，或者网卡连接网卡。

三、实验过程及分析（依据何种内容、操作方法进行实验，要写明需要经过哪几个步骤来实现其操作）
（1）挑选双绞线大约长50厘米左右
（2）利用压线钳将双绞线两端外皮剥去2-3厘
米。

一、平行线制作：线序像568B一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕二、交叉网线制作在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A制作一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕复杂点儿：双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>2补：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

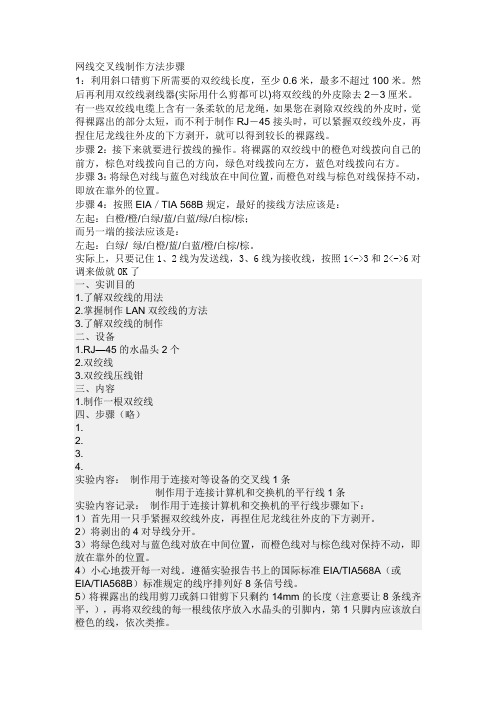

网线交叉线制作方法步骤1：利用斜口错剪下所需要的双绞线长度，至少0.6米，最多不超过100米。

然后再利用双绞线剥线器(实际用什么剪都可以)将双绞线的外皮除去2－3厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

步骤2：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线拨向左方，蓝色对线拨向右方。

步骤3：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。

步骤4：按照EIA／TIA 568B规定，最好的接线方法应该是：左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕；而另一端的接法应该是：左起：白绿/ 绿/白橙/蓝/白蓝/橙/白棕/棕。

实际上，只要记住1、2线为发送线，3、6线为接收线，按照1<->3和2<->6对调来做就OK了一、实训目的1.了解双绞线的用法2.掌握制作LAN双绞线的方法3.了解双绞线的制作二、设备1.RJ—45的水晶头2个2.双绞线3.双绞线压线钳三、内容1.制作一根双绞线四、步骤（略）1.2.3.4.实验内容：制作用于连接对等设备的交叉线1条制作用于连接计算机和交换机的平行线1条实验内容记录：制作用于连接计算机和交换机的平行线步骤如下：1）首先用一只手紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开。

2）将剥出的4对导线分开。

3）将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对保持不动，即放在靠外的位置。

4）小心地拨开每一对线。

遵循实验报告书上的国际标准EIA/TIA568A（或EIA/TIA568B）标准规定的线序排列好8条信号线。

5）将裸露出的线用剪刀或斜口钳剪下只剩约14mm的长度（注意要让8条线齐平，），再将双绞线的每一根线依序放入水晶头的引脚内，第1只脚内应该放白橙色的线，依次类推。

网线制作之交叉线与直通线的做法及使用网线制作之交叉线与直通线的做法及使用导语：我们使用电脑时经常要用到的一种传输介质就是网线，下面小编就为大家详细介绍一下。

网线有两种制作方法：一种是直通线(用于网卡与路由器、集线器、交换机相连)，一种是交叉线(用于网卡与网卡的直连、集线器与集线器的级连)。

网线的线序网线的线序分为两种：568A与568B标准568A线序：1-绿白，2-绿，3-橙白，4-蓝，5-蓝白，6-橙，7-棕白，8-棕;标准568B线序：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕;直通线和交叉线直通线：同一根网线的两端使用同样的线序;即，网线的两端都使用568A或568B的是直连线;(实际运用中一般都使用568B) A端：(标准568B)：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

B端：(标准568B)：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

直通线用于不同设备相连，例如电脑连交换机、路由器连交换机交叉线：同一根网线的'两段使用不同的线序。

即，网线的两端，一端用568A，一端用568B的是交叉线。

A端：(标准568A)：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕;B端：(标准568B)：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

交叉线用于同设备相连，例如电脑连电脑、交换机连交换机以下是各种设备的连接时直通线与交叉线的正确选择。

其中：HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器。

PC-PC：交叉线PC-HUB：直通线HUB-HUB普通口：交叉线HUB-HUB级连口-级连口：交叉线HUB-HUB普通口-级连口：直通线HUB-SWITCH：交叉线HUB级联口-SWITCH：直通线SWITCH-SWITCH：交叉线SWITCH-ROUTER：直通线ROUTER-ROUTER：交叉线理论上讲，不同设备之间连接用直通线，如：交换机到电脑;相同设备之间连接用交叉线，如：路由器到路由器。

实验一、制作网线并测试连通性一、实验目的：①掌握网线的制作和测试方法。

②了解双绞线和水晶头的组成结构以及多功能压线钳的使用方法。

二、实验内容：用五类双绞线制作网线并测试其连通性。

三、实验条件：硬件：多功能压线钳、五类双绞线、RJ-45水晶头、网线测试仪。

四：实验步骤：㈠、交叉网线的制作1：剪线。

先剪1m~2m长的网线，然后将其两端的灰色绝缘外皮各剥除2cm~3cm(如下图剪法)。

2：拨线。

将线的一端拨成图“T568A”所示的一排线3：将双绞线剪齐。

将线捏紧，再将其剪齐（切记），如下图所示 。

4；拨线，将双绞线剪齐。

将线的另一端拨成图“T568B ”所示的一排线。

重复操作3，将线剪齐。

5：插线和压线用手把线和水晶头捏紧，切忌不要让线从水晶头中滑出，然后将水晶头送入多功能压线钳口压线(如下图所示)。

压紧后再拉一下五类双绞线，若是紧的则说明已压好了，否则重复上述操作。

6，测试。

将线的两头分别网线测试仪的插孔中（如下图所示），然后将开关（箭头所示）打开即可检测。

㈡、直通网线的制作直通网线的制作和交叉网线的制作方法是一样的，只是直通网线的两端都采用“T568B”方式装上水晶头。

另外在测试其连通性时，若指示灯亮，12345678灯依次对应亮起则说明该网线是连通的，否则需修改(首先检查排线的顺序是否正确，再检查线两端是否剪整齐。

此法前提条件是可将水晶头从线上卸下来)或重新制作。

五、实验结果及小结。

在剪网线时，一定要将线剪整齐。

另外五类双绞线也可不必按以上的颜色顺序排列，只要排列顺序符合网线使用要求即可。

六、实验心得体会通过这次试验让我亲身体会到实践的快感，让我明白了实践的必要性。

实验时，我以为把双绞线的绝缘皮剥开一些就可以使双绞线和水晶头有着更良好的接触，却没想到这是画蛇添足。

水晶头和双绞线的连接是通过水晶头上的铜片将线紧紧掐住以至于铜片和铜丝线紧密接触，我没考虑到这个原理以致于我后来又多花了些时间去修改（主要原因是没将剥出的铜丝弄直）。

网线是有标准的，568A 和568B568A：白绿| 绿| 白橙| 蓝| 白蓝| 橙| 白棕| 棕568B：白橙| 橙| 白绿| 蓝| 白蓝| 绿| 白棕| 棕网线有两种做法，一种是交叉线，一种是平行线1平行线：用于不同设备之间互连（交换机-PC）做法是：一头采用568A标准，一头采用568B标准2交叉线：用于同种设备之间互连（PC-PC，交换机-交换机）做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）3如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机4如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑网线的制作方法1首先准备好双绞线（网线），水晶头，压线钳，切线刀2用切线刀切割网线外皮，从网线一头末端开始，切大约两厘米网线皮（注意：网线皮不能切太长，切太长的话，网线接水晶头就会松动了）（注意：切开皮后，你会看到四对绞在一起的网线（双绞线名字的起因：双绞）：白橙和橙，绿和白绿，蓝和白蓝，棕和白棕（有些书也称为褐和白褐））3接着把绞着的四对线分开，把分开后弯曲的线拉直，能拉多直就拉多直，让网线集中在同一个平面上，一条贴着一条，按白橙，橙，白绿，蓝，白蓝，棕，白棕的顺序排列（注意：白橙白绿白蓝白棕线和本色线分开后很难辨别，所以你必须按序记住哪条是白橙哪条是白绿……）4接着用切线刀把拉直排好序的网线剪齐（注意：不要剪太多，能剪齐就行）5把剪齐的网线垂直插入水晶头（水晶头末端有金属片），要插到底，插入后看看水晶头末端，看看网线有没有插到底6出入后要保证网线没割皮的部分进入水晶头内约0.5-1厘米（也就是第二步说的割线不能割太长的原因），否则网线会松动，这样的网线不及格7用压线钳钳住水晶头，压线（注意：要用点力，让网线接触水晶头金属片）8网线制作成功9用网线测试仪测试制作好的网线是否可用，当测试仪两边的灯从第一个开始一一对应，顺序闪到最后一个，代表网线畅通可用。

记得以前网线的水晶头坏的时候，往往是换一根网线，现在想想都有点不可思议。

现在网线的水晶头又接触不良了，为了发扬自己动手，丰衣足食的精神，我特意买了一把网线钳，和二十个水晶头，在浪费了七八个水晶头后，终于熟练的可以自己做网线和水晶头了。

制作之前我们先来补习一下网线的知识：网线里面有八根线，我们现在用的最多的还是10M网线，其中只有1、2、3、6这四根线在传输数据，即1、2用来发送数据，3、6用来接收数据。

从颜色来看：白橙、橙这两根用于发送，白绿、绿这两根用来接收，4、5、7、8这四根线是双向线，在10M网线中只起到辅助作用。

100M网线、1000M网线中，这八根线就全部派上用场了，不过100M网线是可以向下兼容的，我们平时做的话还是把八根线全部都接上吧，这样以后能少许多麻烦。

网线的标准是以TIA/EIA为标准的，也是就美国电子工业协会来制定的，国内现在都参照着这种标准。

分为TIA/EIA 568A和TIA/EIA 568B。

TIA/EIA-568A：1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕TIA/EIA-568B：1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕如何选择直通线和双绞线：直通线：设备口不同的时候使用，也是我们最常用的。

比如我们的电脑要和路由器连接，或者和猫来连接，设备口不同，就要用直通线来做线。

双绞线：设备口相同的时候使用，比如你家里有两台电脑，需要两台电脑互连做成一个局域网，或者家里网线太长，需要有两个交换机来连接，这个时候就要用双绞线来做线。

PS：现在的路由器和网卡都有自适应功能，无论是直通线或双绞线，都能很好的适应。

如何制作直通线和双绞线：直通线：网线两头都是TIA/EIA-568B双绞线：网线一头是TIA/EIA-568B，网线一头是TIA/EIA-568A下面以直通线为标准，给大家做一下示范：1、用网线钳最上面的工具，去掉网线的外皮，留出上面图片我给的长短。
