梁的集中标注和原位标注详解
集中标注和原位标注是梁（beam）设计中常用的两种标注方法。
这些标注方法用于标识结构中梁的尺寸、位置和其他有关信息，以便在制造和安装过程中提供指导。
下面将详细介绍这两种标注方法的特点和应用。
首先，集中标注是一种将所有梁的尺寸和位置信息集中放置于一个地方的标注
方法。
这种标注方法通常在图纸的一侧或者另起一页显示，将所有梁的尺寸、型号、长度、宽度、高度等信息一目了然地呈现出来。
这种集中标注的优点是清晰明了，能够快速准确地了解各个梁的规格和位置。
同时，集中标注还可以便于制造和安装过程中的查验和记录，方便后续施工人员进行操作。
其次，原位标注是将每个梁的尺寸和位置信息直接标注在相应的梁上的一种标
注方法。
这种标注方法在图纸中直接显示每个梁的尺寸和位置信息，将具体的数值标注在每个梁的一侧或另一侧，并用线条和箭头指示梁的方向。
原位标注的优点是直观、直接，不需要翻阅其他资料，减少了信息交流的复杂性和可能的错误。
集中标注和原位标注在梁的设计和施工中都有自己的应用场景。
集中标注适用
于一次性标注多个梁的场景，例如大型建筑项目中的结构标注。
而原位标注适用于每个梁的位置和尺寸都有差异或需要频繁调整的场景，例如桥梁设计和施工中的标注。
总的来说，集中标注和原位标注是梁设计中常用的两种标注方法。
集中标注将
所有梁的尺寸和位置信息集中显示，方便快速了解和操作。
原位标注直接在每个梁上标注，减少了信息交流的复杂性。
根据实际需求和项目特点，选择合适的标注方法可以提高梁的设计和施工效率。
集中标注和原位标注的区别
集中标注和原位标注的区别如下：
1、标注数字：集中标注表梁的通用数值。
原位标注表梁的特殊数值。
2、针对地方：集中标注针对于整个钢筋混凝土梁。
原位标注针对钢筋混凝土梁的一部分。
3、优先度：原位标注优先度高于集中标注；
4、性质：集中标注具有通用性，原位标注具有确定性。
集中标注表梁的通用数值，原位标注表梁的特殊数值。
即当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。
扩展资料：
钢筋混凝土梁分类：钢筋混凝土梁按其截面形式，可分为矩形梁、T形梁、工字梁、槽形梁和箱形梁。
按其施工方法，可分为现浇梁、预制梁和预制现浇叠合梁。
按其配筋类型，可分为钢筋混凝土梁和预应力混凝土梁。
按其结构简图，可分为简支梁、连续梁、悬臂梁、主梁和次梁等。
梁的集中标注和原位标注详解（实用版）目录1.引言2.集中标注和原位标注的定义3.集中标注的内容4.原位标注的内容5.集中标注和原位标注在梁的标注中的应用6.结论正文1.引言在建筑结构中，梁是一种常见的构件，用于承受建筑物的荷载并将其传递到柱子或墙体上。
为了确保梁的施工质量和安全性，需要在梁上标注一些重要的信息，如钢筋的布置和规格等。
这些信息可以通过集中标注和原位标注来表示。
本文将对梁的集中标注和原位标注进行详解。
2.集中标注和原位标注的定义集中标注是指在梁的某个位置上，对梁的全部或部分钢筋进行统一标注的方法。
它可以反映梁的钢筋布置、规格和数量等信息。
原位标注是指在梁的每个截面上，对梁的钢筋进行逐一标注的方法。
它可以反映梁的钢筋在各个截面上的位置、规格和数量等信息。
3.集中标注的内容集中标注通常包括以下内容：- 梁截面：梁的截面形状、尺寸和材料等信息。
- 箍筋：梁的箍筋布置、规格和数量等信息。
- 上部贯通筋（架立筋）：梁上部贯通筋的布置、规格和数量等信息。
- 底部筋：梁底部钢筋的布置、规格和数量等信息。
- 腰筋：梁腰筋的布置、规格和数量等信息。
- 拉勾筋：梁拉勾筋的布置、规格和数量等信息。
4.原位标注的内容原位标注通常包括以下内容：- 梁上部钢筋：梁上部钢筋在各个截面上的位置、规格和数量等信息。
- 梁下部钢筋：梁下部钢筋在各个截面上的位置、规格和数量等信息。
- 支座钢筋：梁支座处的钢筋位置、规格和数量等信息。
- 构造腰筋：梁腰筋在各个截面上的位置、规格和数量等信息。
- 拉勾筋：梁拉勾筋在各个截面上的位置、规格和数量等信息。
5.集中标注和原位标注在梁的标注中的应用在实际的梁标注中，集中标注和原位标注通常结合使用。
先通过集中标注反映梁的全部或部分钢筋信息，然后在具体的截面上通过原位标注反映钢筋的具体位置、规格和数量等信息。
这样，既可以统一表示梁的钢筋布置，又可以详细表示钢筋在各个截面上的情况，从而确保梁的施工质量和安全性。
梁的集中标注和原位标注详解(二)梁的集中标注和原位标注详解1. 概述梁的集中标注和原位标注是文献中常见的两种标注方式。
它们分别适用于不同的场景和需求。
本文将详细解释这两种标注方式的定义、特点以及使用场景。
2. 梁的集中标注梁的集中标注是一种将所有注解集中放置在文末或章末的标注方式。
它的特点包括： - 标注信息以文中的标记符号标示，如序号或符号代表不同的注解； - 所有标注集中放置在文末或章末的位置； -标注信息包含注解内容和相应的文中引用。
梁的集中标注通常用于学术论文、学术著作等需要详尽注释的文献。
它的优点包括： - 不会干扰读者的阅读体验，注解不会打断文章的连续性； - 可以为读者提供详尽的解释、引用和参考资料。
然而，梁的集中标注也存在一些不足之处： - 阅读时需要频繁翻到文末或章末查看注解，影响阅读效率； - 对于有大量注解的文献，注释信息可能会显得冗长，难以组织和理解。
3. 原位标注原位标注是一种将注解直接放置在文中相应位置的标注方式。
它的特点包括： - 注解直接插入到被标注的文中位置； - 标记符号可根据需要进行个性化设置； - 注解信息可以包含文中引用和详细解释。
原位标注通常用于文学作品、小说等需要在特定位置进行注释的文献。
它的优点包括： - 注解与被标注的内容直接关联，有助于读者理解文中细节； - 注解可以更方便地查阅，不需要频繁翻到其他位置。
然而，原位标注也有一些局限性： - 注解信息插入到文中可能会破坏原有的排版和流畅性； - 对于较长的注解内容，插入到文中可能会导致内容过于冗长。
4. 使用场景•梁的集中标注适用于学术研究、学术论文等需要提供详尽注解的文献。
它可以提供较为全面的参考信息，适合对文献进行深入解读的读者。
•原位标注适用于文学作品、小说等需要在特定位置进行注释的文献。
它可以直接将注解与被标注内容关联起来，方便读者理解和参考。
综上所述，梁的集中标注和原位标注是两种常见的标注方式，各自适用于不同的文献和需求场景。
梁集中标注与原位标注梁平面布置图上采用的两种注写方式：一、平面注写方式在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
2 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，见下表：梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数3 梁集中标注的内容，有五项必标注和一项选注值（集中标注可以从梁的任意一跨引出，），规定如下：（一）梁编号，见上表，该项为必注值。
（二）梁截面尺寸，该项为必注值。
当为等截面梁时，用h×b表示；当为加腋梁时 Y C1×C2表示，其中为C1腋长，为C2腋高；当有悬挑没且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h2（图4-2-3b）。
（三）梁箍筋，包括钢筋级别、直径、加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同是南昌将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用“/”将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
钢筋的原位标注和集中标注，以及悬挑梁的表示方法
钢筋在建筑结构中的重要性不可忽视，它们的位置标注是确保建筑结
构安全的关键。
在建筑施工中，通常有两种钢筋标注方式：原位标注
和集中标注。
原位标注是指在钢筋预埋混凝土的实际位置上标注其规格、数量和长
度等信息。
这种标注方式非常直观、清晰，容易识别并检查是否符合
工程设计要求。
但是，原位标注一般需要在混凝土浇筑前进行，如果
发现偏差或错误，将无法进行修改，这往往会导致重大的工程安全事故。
相比之下，集中标注更加灵活，一般在混凝土浇筑后进行。
它是将钢
筋加工成一段段的，然后按照设计图纸上的要求悬挂在梁、板等构件上，并进行比对检查。
这种标注方式可以矫正钢筋在安装中的偏差，
保证其位置、数量和长度符合设计要求。
但是，由于集中标注需要额
外的加工和安装成本，也会增加工期。
对于悬挑梁，在钢筋标注中也有一些特殊的表示方法。
一般来说，悬
挑梁需要根据其整体构造，将支撑端和悬挑端的钢筋分开设计和标注。
在实际操作中，一般采用红、绿两种钢筋颜色进行区分。
红色钢筋代
表支撑端的钢筋，绿色钢筋代表悬挑端的钢筋。
通过这种标注方式，
可以清晰地了解每个部分的长度、数量和规格等信息，确保悬挑梁的安全稳定性。
在工程实践中，钢筋标注是保证建筑施工安全与质量的关键环节。
建筑施工单位和监理单位应该对其进行严格管理和监控，确保每一个标注的细节都符合设计要求和规范标准。
这不仅仅是对施工方和监理方的负责，更是对公众安全的担当。
一、梁平法两种标注之公保含烟创作（1）梁编号类型代号、序号、跨数、有无悬挑代号.（2）梁截面尺寸当为等截面梁时,用b×h暗示；当有悬挑梁且根部和端部的高度分歧时，用斜线分隔根部与端部的高度值.即为b×h1/h2.（3）梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值.箍筋加密区与非加密区的分歧间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内.加密区范围见相应抗震级此外标准结构详图.如φ10@100/200(4)，暗示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍.2、原位标注（1）梁支座上部梁支座上部纵筋数量、品级和规格，写在梁上方，且接近支座.当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开.如：6φ25 4/2：上一排纵筋为4φ25,下一排纵筋为2φ25.同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面.中间支座两边的上部纵筋分歧时,须在支座两边辨别标注；相同时,可仅在支座的一边标注配筋值,另一边省去不注.（2）梁下部梁下部纵筋数量、品级和规格，写在梁下方，且接近跨中.梁的集中标注中辨别注写了梁上部和下部均为贯穿的纵筋值时,则不需要在梁下部重复做原位标注.当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开.如：6φ25 2/4：上一排纵筋为2φ25,下一排纵筋为4φ25.全部伸入支座；同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面.当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋增加的数量写在括号内.6φ25 2(-2)/4,则暗示上排纵筋为2φ25,且不伸入支座,下排纵筋为4φ25,全部伸入支座.二、柱平法柱平法施工图有两种暗示办法，一种是列表注写式，也就是用柱平面图，再用表格式配合来暗示柱钢筋的各项信息；另一种是截面注写式，也就是直接在柱平面图上，在柱的截面暗示该类柱钢筋的各项信息.1、列表注写方式定义在柱平面安插图上，辨别在同一编号的柱中选择一个或几个截面标注几何参数代号（反映截面对轴线的偏心情况），用简明的柱表注写柱号、柱段起止标高、几何尺寸（含截面对轴线的偏心情况）与配筋数值，并配以各种柱截面形状及箍筋类型图.柱表中自柱根部（根底顶面标高）往上以变截面位置或配筋改动处为界分段注写，详细注写办法详见《平法规则》.2、截面注写方式定义在分标准层绘制的柱平面安插图的柱截面上，辨别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋数值.（1）柱定位图在柱定位图中，按一定比例缩小绘制柱截面配筋图，在其编号后再注写截面尺寸（按分歧形状标注所需数值）、角筋、中部纵筋及箍筋.（2）柱的竖筋数量柱的竖筋数量及箍筋形式直接画在年夜样图上，并集中标注在年夜样旁边.（3）柱纵筋采当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用两种直径时，需将角筋和各边中部筋的详细数值分开标注；当柱采用对称配筋时，可仅在一侧注写腹筋.（4）柱平面安插图需要时，可在一个柱平面安插图上用小括号“（）”和尖括号“< >”区分和表达各分歧标准层的注写数值.(5) 分段截面尺寸和配筋如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系分歧时，可将其编为同一柱号.但此时应在未画配筋的柱截面上注写该截面与轴线关系的详细尺寸.结论通过对平法和钢筋计算、平法梁根本知识、平法柱根本知识、平法钢筋计算的一般流程、平法板识图与钢筋计算、平法楼梯识图与钢筋计算、平法剪力墙识图与钢筋计算、平法筏形根底识图与钢筋计算的学习，增强了我们对修建方面的更深一步的学习.平法识图只是修建中的“一块砖”,而我们要做的就是在这块砖上砌更多的“砖”.俗话说一分耕耘一分收获，在教师的帮助下，我们一定会厚积而薄发，努力去开拓一片自己的天地.希望在以后的学习中教师能够更加严格的要求我们，共同开拓美好明天.参考文献王昌伟.浅谈平法施工图中一些注意事项.北京：中国修建工程出书社，2007版陈年夜飞.平法施工图识读.北京：中国修建工程出书社，2007版。
梁集中标注与原位标注梁平面布置图上采用的两种注写方式：、平面注写方式 在梁平面布置图上， 分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值的方 式来表达梁平法施工图。
平面注写包括集中标注与原位标注， 集中标注表达梁的通用数值， 原位标 注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注， 施工时， 原位标注取值优先 。
2 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，见下表： 梁编规定如下：（一 梁编号，见上表，该项为必注值。
（二 ）梁截面尺寸，该项为必注值。
当为等截面梁时，用hXb 表示；当为加腋梁时 丫C1XC2表示，其中为C1腋长，为C2腋高；当有悬挑没且根部和端部的高度不同时，用斜线分隔根部与端 部的高度值，即为bX h1/h2 （图4-2-3b ）。
（三 梁箍筋，包括钢筋级别、直径、加密区与非加密区的不同间距及肢数需用斜线“ /”分隔； 当梁箍筋为同一种间距及肢数时， 则不需用斜线； 当加密区与非加密区的箍筋肢数相同是南昌将肢 数注写一次； 箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
当抗震结构中 的非框架梁、 悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时， 也用“/” 将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢 数 ，在斜线后注写梁跨中部分的箍筋间距及肢数。
（四 梁上部通长筋或架立筋配置， 该项为必注值。
所注规格与根数应根据结构受力要求及筋肢数 等构造要求而定。
当同排纵筋中既有通长筋又有架立筋时， 应用加号“ +”将通长筋和架立筋相联 。
注写时须将角部纵筋写在加事的前面， 架立筋写在加号后面的括号内， 以示不同直径及与通长筋的 区别。
当全部采用架立筋时，则将其写入括号内。
当梁的上部纵筋和下部纵筋均为通长筋， 且多数跨配筋相同时， 此项可加注下部纵筋的配筋值， 用分号“： ”将上部与下部纵筋 配筋值分隔开来，少数跨不同者，按第 4-2-1 条的规定处理。
梁集中标注与原位标注梁平面布置图上采用的两种注写方式：一、平面注写方式在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
2 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，见下表：梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁 WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数3 梁集中标注的内容，有五项必标注和一项选注值（集中标注可以从梁的任意一跨引出，），规定如下：（一）梁编号，见上表，该项为必注值。
（二）梁截面尺寸，该项为必注值。
当为等截面梁时，用h×b表示；当为加腋梁时 Y C1×C2表示，其中为C1腋长，为C2腋高；当有悬挑没且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h2（图4-2-3b）。
（三）梁箍筋，包括钢筋级别、直径、加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同是南昌将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用“/”将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
（四）梁上部通长筋或架立筋配置，该项为必注值。
所注规格与根数应根据结构受力要求及筋肢数等构造要求而定。
当同排纵筋中既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋相联。
注写时须将角部纵筋写在加事的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。
当全部采用架立筋时，则将其写入括号内。
当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“：”将上部与下部纵筋配筋值分隔开来，少数跨不同者，按第4-2-1条的规定处理。
五）梁侧纵向构造钢筋或受扭钢筋配置，该项为必注值。
当梁腹板高度hw≥450mm时，须配置纵向构造钢筋，所注规格与根数应符合规范规定。
此项注写值以大写字母G打头，接续注写设置在梁两个侧面的总配筋值，且对称配置。
当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母N打头，接续注写配置在梁两个侧面的总配筋值，且对称配置。
受扭纵向钢筋应满足侧面纵向构造钢筋的间距要求，且不再重复配置纵向构造钢筋。
注：1、当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d。
2、当为梁侧面受扭纵向钢筋时，在搭接长度为li或lie（抗震）；其锚固长度为la或lae。
（六）梁顶面标高高差，该项为选注值。
梁顶面标高高差，系指相对于结构层楼面标高的高差值，对于位于结构夹层的梁，则指相对于结构夹层楼面标高的高差。
有高差时，须将其写入括号内，无高差时不注。

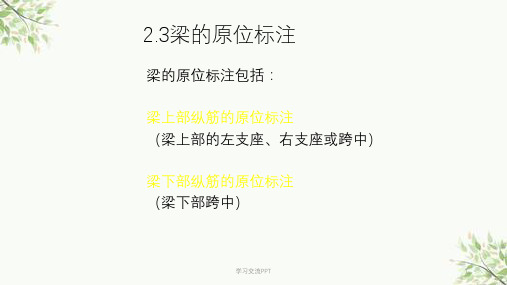

4 梁原位标注的内容规定如下：（一）梁支座上部纵筋，该部位含通长筋在内的所有纵筋：1、当上部纵筋多于一排时，用斜线“/ ”将各排纵筋自上而下分开。
2、当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时将角部纵筋写在前面。
3、当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座一边标注配筋值，另一边省去不注。
注：1、对于支座两边不同配筋值的上部纵筋，宜尽可能选用相同直径（不同根数），使其贯穿支座，避免支座两边不同直径的上部纵筋均在支座内锚固。
2、对于以边柱、角柱为端支座的屋面框架梁，当能够满足配筋截面面积要求时，其梁的上部钢筋应尽可能只配置一层，以避免梁柱纵筋在柱顶处因层数过多、密度达大导致不方便施工和影响混凝土浇筑质量。
（二）梁下部纵筋1、当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
2、当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，注写时角筋写在前面。
3、当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。
4、当梁的集中标注中已按规定分别注写了梁上部和下部均为通长的纵筋值时，则不需在梁下部重复做原位标注。
（三）附加箍筋或吊筋，将其直接画在平面图中的主梁上，用线引注总配筋值（附加箍筋的肢数注在括号内），当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数与统一注明值在同时，再原位引注。
施工时应注意：附加箍筋或吊筋的几何尺寸应按照标准构造详图，结合其所在位置的主梁和次梁的截面尺寸而定。
（四）当在梁上集中标注的内容（即梁截面尺寸、箍筋、上部通长筋或架立筋，梁侧面纵向构造钢筋或受扭纵向钢筋，以及梁顶面标高高差中的某一项或几项数值）不适用于某跨或某悬挑部分时，则将其不同数值原位标注在该跨或该悬挑部位，施工时应按原位标注数值取用。
当在多跨梁的集中标注中已注明加腋，而该梁某跨的根部却不需要加腋时，则应在该跨原位标注等截面的b×h，以修正集中标注中的加腋信息。
5 井字梁通常由非框架梁构成，并以框架梁为支座（特殊情况下以专门设置的非框架大梁为支座）。
在此情况下，为明确区分井字梁与框架梁或作为井字梁支座的其它类型梁，井字梁用单粗虚线表示（当井字梁顶面高邮板面时可用单粗实线表示），框架梁或作为井字梁支座的其它梁用双细虚线表示（当梁顶面高出板面时可用双实细线表示）。
图集所规定的井字梁系指在同一矩形平面内相互正交所组成的结构构件，井字梁所分布范围称为“矩形平面网格区域”（简称“网格区域”）。
当在结构平面布置中仅有由四根框架梁框起的一片网格区域时，所有在该区域相互正交的井字梁均为单跨；当有多片网格区域相连时，贯通多片网格区域的井字梁为多跨，且相邻两片网格区域分界处即为该井字梁的中间支座。
对某根井字梁编号时，其跨数为其总支座数减1；在该梁的任意两个支座之间，无论有几根同类梁与其相交，均不作为支座。
井字梁的注写规则按相关规定外，设计者应注明纵横两个方向梁相交处同一层面钢筋的上下交错关系（指梁上部或下部的同层面交错钢筋何梁在上何梁在下），以及在该相交处两方向梁箍筋的布置要求。
6 在梁平法施工图中，当局部梁的布置过密时，可将过密区用虚线框出，适当放大比例后再用平面注写方式表示。
二、截面注写方式（一）截面注写方式：1 系在分标准层绘制的梁平面布置图上，分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
2 对所有梁按规定进行编号，从相同编号的梁中选择一根梁，先将“单边截面号”画在该梁上，再将截面配筋详图画在本图或其它图上。
当某录像的顶面标高与结构层的楼面标高不同时，尚应继其梁编号后注写梁顶面标高高差（注写规定与平面注写方式相同）。
3 在截面配筋详图上注写截面尺寸b×h、上部筋、下部筋、侧面构造筋或受扭筋、以及箍筋的具体数值时，其表达形式与平面注写方式相同。
4 截面注写方式既可以单独使用，也可与平面注写方式结合使用。
注：在梁平法施工图的平面图中，当局部区域的梁布置过密时，了全了采用截面注写方式表达外，也可采用引出单独放大进行注写的措施来表达。
当表达异形截面梁的尺寸与配筋时，用截面注写方式相对比较方便。
（二）梁支座上部纵筋的长度规定1 为方便施工，凡框架梁的所有支座和非框架梁（不包括井字梁）的中间支座上部纵筋的延伸长度A值在标准构造详图中统一取值为：第一排非通长筋从柱（梁）边起延伸至ln / 3位置；第二排非通长筋从柱（梁）边起延伸至ln / 4位置。
ln的取值规定为：对于端支座，ln为本跨的净跨值；对于支座，ln为支座两边较大一跨的净跨值2 悬挑梁（包括其它类型梁的悬挑部分）上部第一排纵筋延伸至当梁端头并下弯，第二排延伸至3l / 4位置，l为自柱（梁）边算起的悬挑净长。
当具体工程需将悬挑梁中的部分上部筋人悬挑梁根部开始斜向弯下时，应由设计者另加注明。
3 井字梁的端部支座和中间支座上部纵筋的延伸长度a值，应由设计者在原位加注具体数值予以注明。
当采用平面注写方式时，则在原位标注的支座上部纵筋后面括号内加注具体延伸长度值；当为截面方式注写方式时，则在梁端截面配筋图上注写的上部纵筋后面括号内加注具体延伸长度值。
注：1、当井字梁连续设置在两片或多片网格区域时，才具有上面提及的井字梁中间支座。
2、当某根井字梁端支座与其所有网格区域之外的非框架梁相连时，该位置上部钢筋的连续布置方式须由设计者注明。
4 设计者在执行关于梁支座上部纵筋的统一取值规定时，特别是在大小跨相邻和端跨外为长悬臂的情况下，还应注意按《混凝土结构设计规范》GBJ 50010-2002第10-2-3条规定进行校核，若不满足时应根据规范规定另行变更。
（三）不伸入支座的梁下部纵筋长度规定1 当梁（不包括框支梁）下部纵筋不全部伸入支座时，不伸入支座的梁下部纵筋截断点距支座边的距离，在标准构造详图中统一取为0-1ln。
（ln为本跨的净跨值）。
2 如果设计者在对梁支座截面的计算分析中需要考虑充分利用纵向钢筋的抗压强度，且同时采用梁下部纵筋不全部伸入支座的做法时，应注意在计算分析时须减去不伸入支座的那一部分钢筋面积。
3 当按规定确定不伸入支座的梁下部纵筋的数量时，应符合《混凝土结构设计规范》GBJ 50010-2002的有关规定。
（四）其它1 非抗震框架梁的下部纵向钢筋在边支座和中间支座的锚固长度，在本图集的标准构造详图中均定为la，当计算中不需要充分利用下部纵向钢筋的抗压强度时，其锚固长度应由设计者按照《混凝土结构设计规范》GBJ 50010-2002第10-4-2条的规定另行变更。
2 非框架梁的下部纵向钢筋在中间支座和端支座的锚固长度，在本图集的构造详图中分别规定：对于带肋钢筋为12d；对于光面钢筋为15d（d为纵向钢筋直径）。
当计算中需要充分利用下部纵向钢筋的抗压强度或抗拉强度，或具体工程有特殊要求时，其锚固长度应由设计者按照《混凝土结构设计规范》GBJ 50010-2002第9-3-1条和第9-3-3条的规定另行变更。
3 当两楼层之间设有层间梁时，（如结构夹层位置处的梁），应将设置该部分梁的区域划出另行绘制梁结构布置图，然后在其上表达梁平法施工图。
