江苏开放大学形成性考核作业学号姓名课程代码110046课程名称机械CAD/CAM 评阅教师第 1 次任务共 4 次任务江苏开放大学第1章机械CAD/CAM概述※1. 什么是CAD,什么是CAE,什么是CAPP,什么是CAM,什么是CAD/CAM集成?答:CAD(Computer Aided Design 缩写):是指设计人员以计算机为工具,运用自身的知识和经验,对产品或工程进行包括方案构思、总体设计、工程分析、图形编辑和技术文档整理等设计活动的总称,是一门多学科综合应用的技术。
CAE(Computer Aided Engineering)是指工程设计中的分析计算、分析仿真和结构优化。
用计算机辅助求解复杂工程和产品结构强度、刚度、屈曲稳定性、动力响应、热传导、三维多体接触、弹塑性等力学性能的分析计算以及结构性能的优化设计等问题的一种近似数值分析方法。
CAPP(Computer Aided Process Planning 缩写)是指工艺人员根据产品设计结果进行产品的加工方法设计和制造过程设计。
将企业产品设计数据转换为产品制造数据的技术,通过这种计算机技术辅助工艺设计人员完成从毛坯到成品的设计。
CAPP系统的应用将为企业数据信息的集成打下坚实的基础。
CAM(Computer Aided Manufacturing缩写)是指计算机在制造领域有关应用的统称。
有广义和狭义之分。
广义CAM,一般是指利用计算机辅助完成从生产准备工作到产品制造过程中的直接和间接的各种活动。
包括工艺准备、生产作业计划、物流过程的运行控制、生产控制、质量控制等主要方面。
狭义CAM,通常指数控程序的编制。
包括刀具路线的规划、刀位文件的生成、刀具轨迹仿真以及后置处理和NC代码生成等。
CAD/CAM集成制造就是用CAD软件设计出零件模型,然后直接用CAM进行编程输出代码程序到机床中加工成为成品。
CAD/CAM 集成系统借助于工程数据库技术、网络通信技术、以及标准格式的产品数据接口技术,把分散于机型各异的各个CAD/CAM 模块高效、快捷地集成起来,实现软、硬件资源共享,保证整个系统内的信息流动畅通无阻。
AUTOCAD课程作业课程名称:AUTOCAD教学目标:掌握常用AutoCAD命令的操作方法,能够绘制一般复杂程度的平面图形和零件图。
电子教材:平台教材(《机械制图和CAD技术》陈丽、任国兴,《机械CAD/CAM》赵国增)课程自学要求及作业:模块一AUTOCAD基本操作本章学习重点:掌握常用的绘制和编辑命令,并绘制简单的图形,掌握坐标点的输入方法。
作业题:1、启动AutoCAD软件,熟悉软件的绘图界面。
2、能够调用调整工具栏布局,将二维绘图环境中常用的工具栏设置到窗口的四周,例如:绘图工具栏、修改工具栏、标注及对象捕捉工具栏等。
3、掌握常用的绘制和编辑命令,并绘制以下图形。
4、利用直线和圆弧命令绘制下图。
5、下面四种点的表示方法中,哪一种是绝对直角坐标的正确表示?()A、25;30B、25 30C、@25,30D、25,306、在绘制直线时,第一点坐标为100,80,第二点坐标为@30,40,绘制的直线长度为?()A、30B、40C、50D、807、在坐标(10,20)中,20代表哪个轴的坐标?()A、X轴B、Y轴C、Z轴D、任意轴8、、AutoCAD软件的基本图形格式为()A、bmpB、jpgC、dwgD、lsp9、要重复输入一个命令,可在命令行出现“命令:”提示符后,按()A、F1键B、空格或回车键C、鼠标左键D、Ctrl+F1键10、在系统提示“指定下一点:”时,输入“@50.0<35”,输入点的坐标为()A、绝对直角坐标B、相对直角坐标C、绝对极坐标D、相对极坐标11、AUTOCAD2004中,当在命令行输入命令后按()键,系统则执行该命令并提示下一步相关操作步骤。
A、EnterB、CtrlC、ShiftD、Alt12、使用椭圆命令绘制椭圆时,以下描述不正确的是()。
A、可以绘制椭圆弧B、可以根据长轴以及倾斜角度绘制出椭圆C、根据圆心和长轴即可以绘制出椭圆D、可以根据长轴和短轴绘制出椭圆13、用矩形命令不能绘制()图形。
机械CAD/CAM 结课作业班级:机械11-11学号:1164103023姓名:周浩1、实体模型图:加工轨迹:、2.(1)粗加工:(2)精加工:3、数控加工程序:(1)粗加工程序:粗加工.cut,2014.6.14,16:21:57.645) N10G90G54G00Z100.000N12S3000M03N14X0.000Y0.000Z100.000N16X-422.500Y-430.000N18Z44.500N20G01Z34.500F100N22Y-422.500F800N24Y422.500F1000N26X422.500N28Y-422.500N30X-422.500N32X-420.500Y-420.500F800N34Y420.500F1000N36X420.500N38Y-420.500N40X-420.500N42X-418.500Y-418.500F800N44Y418.500F1000N46X418.500N48Y-418.500N50X-418.500N52X-416.500Y-416.500F800N54Y416.500F1000N56X416.500N58Y-416.500N60X-416.500N62X-414.500Y-414.500F800N64Y414.500F1000N66X414.500N68Y-414.500N70X-414.500N72X-412.500Y-412.500F800N74Y412.500F1000N76X412.500N78Y-412.500N80X-412.500N82X-410.500Y-410.500F800N84Y410.500F1000N86X410.500N88Y-410.500N90X-410.500N92X-408.500Y-408.500F800N94Y408.500F1000(2)精加工程序:(精加工.cut,2014.6.14,16:1:57.37) N10G90G54G00Z100.000N12S3000M03N14X0.000Y0.000Z100.000N16X-403.467Y0.797N18Z26.000N20G01Z16.000F100N22X-403.441Y3.388F1000N24Y399.980N26X-403.454Y400.976N28X-403.418Y402.385N30X-403.368Y402.996N32X-402.996Y403.368N34X-402.783Y403.418N36X-402.172Y403.454N38X-401.574Y403.441N40X401.574N42X402.172Y403.454N44X402.770Y403.425N46X402.969Y403.382N48X403.368Y402.996N50X403.418Y402.385N52X403.454Y400.976N54X403.441Y399.980N56Y3.388N58X403.467Y0.797N60X403.441Y-1.794N62Y-399.980N64X403.454Y-400.976N66X403.418Y-402.043N68X403.368Y-402.313N70X402.841Y-403.368N72G02X395.197Y-403.441I-4.840J106.564N74G01X293.558N76X290.967Y-403.467N78X289.373Y-403.454N80X286.782Y-403.467N82G03X263.066Y-403.467I-11.858J-3515.294N84G01X259.678Y-403.441N86X111.803N88G02X94.863Y-403.441I-8.470J1708.066N90G02X41.253Y-403.441I-26.805J4854.6934、工艺清单:(1)粗加工:工程关键字结果备注1CAXAMEFUNCNO 加工策略顺序号CAXAMEFUNCNAME 等高线粗加工加工策略名称CAXAMEFUNCBOOKMARK 标签文本CAXAMEFUNCCOMMENT加工策略说明:顺铣加工方向:0.角度:Z向优先加工顺序:0.1 删除面积系数CAXAMEFUNCPARAHTML代码加工策略参数:0.1 删除长度系数直线行间连接方式: :否添加拐角半径:否执行平坦部识别XY向切入类型(行距/残CAXAMEFUNCXYPITCHTYPE 行)CAXAMEFUNCXYPITCH2.向行XCAXAMEFUNCXYCUSP-向残留高XCAXAMEFUNCZPITCHTYPE)残层向切入类层CAXAMEFUNCZPITCH1.5向层CAXAMEFUNCZCUSP-向残留高CAXAMEFEEDRATESPINDLE3000主轴转CAXAMEFEEDRATE1000通常切削速CAXAMEFEEDRATELINK800.行间连接速CAXAMEFEEDRATEBACK100.返回速CAXAMEFEEDRATEAIRCUT-慢速切削速CAXAMEFEEDRATESUBAIRCUT-二次慢速切削速CAXAMEAIRCLEARANCE50.起止高CAXAMEAIRCLEARANCEMODE绝起止高度模CAXAMESTOCKALLOWANCE0.加工余CAXAMETOLERANCE0.1加工精(2)精加工:工程关键字结果备注1CAXAMEFUNCNO 加工策略顺序号CAXAMEFUNCNAME 加工策略名称等高线精加工CAXAMEFUNCBOOKMARK5、简答:(1)实体造型(建模)(说明为什么要实体建模)?答:建造实体模型是基础,为后续的加工等一系列操作做准备( 2 )生成数控加工代码(对机床型号选择,后置设置中的各选择项的选取,作说明6、感想和收获:通过机械CAD/CAM这门课的学习,使我对计算机绘图有了初步的了解,也使我对机械加工技术有了小部分的了解。
机械制图及CAD绘图作业
第一章、制图基本知识
1—1、国家标准有关规定
1、字体练习:
图样上字体端正整齐班级姓名学校粗糙度比例材料数量标题栏技术要求其余零部件 0 1 2 3 4 5 6 7 8 9
2、线形练习:在指定位置抄画图线
3、尺寸标注
1-3、平面图形的分析及作图方法
1、圆弧连接
2、试画出如下图形,并标注尺寸
3、参照图例按斜度1:4补全下图,并标注:
第二章 AUTO CAD 2004及常用命令AUTO CAD 2004及常用命令2—1、AUTO CAD 2004界面
1、如何进行AUTO CAD 2004的安装与卸载。
2、熟悉AUTO CAD 2004界面。
2—2、AUTO CAD 2004常用命令
1、熟练掌握新建、打开、保存、缩放、平移、放弃等命令的运用。
2、如何进行图层、线型等的设置。
3、如何进行对象特性的修改。
第三章平面绘图与编辑
1、坐标输入方法练习
2、坐标输入方法练习
3、平面绘图练习
4、平面绘图练习
5、平面绘图练习及编辑操作运用
6、平面绘图练习及编辑操作运用
7、平面绘图练习及编辑操作运用
8、平面绘图练习及编辑操作运用
9、平面绘图练习及编辑操作运用(偏移、镜像、阵列、复制、移动)
10、平面绘图练习及编辑操作运用(偏移、镜像、阵列、复制、移动)。

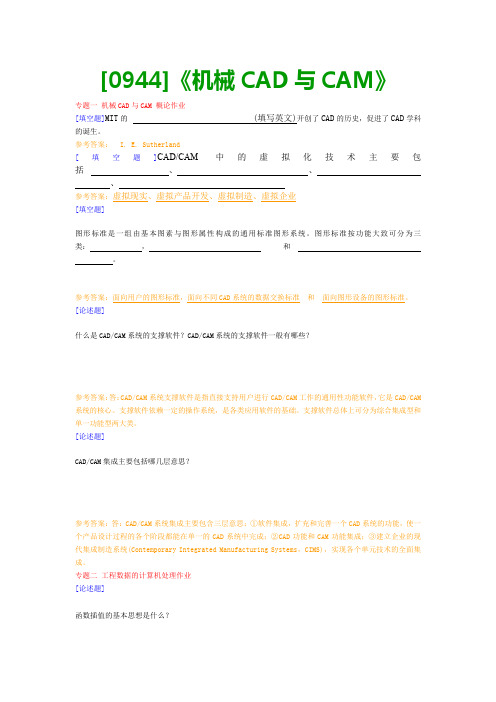

[0944]《机械CAD与CAM》专题一机械CAD与CAM 概论作业[填空题]MIT的 (填写英文)开创了CAD的历史,促进了CAD学科的诞生。
参考答案: I. E. Sutherland[填空题]CAD/CAM中的虚拟化技术主要包括、、、参考答案:虚拟现实、虚拟产品开发、虚拟制造、虚拟企业[填空题]图形标准是一组由基本图素与图形属性构成的通用标准图形系统。
图形标准按功能大致可分为三类:,和。
参考答案:面向用户的图形标准,面向不同CAD系统的数据交换标准和面向图形设备的图形标准。
[论述题]什么是CAD/CAM系统的支撑软件?CAD/CAM系统的支撑软件一般有哪些?参考答案:答:CAD/CAM系统支撑软件是指直接支持用户进行CAD/CAM工作的通用性功能软件,它是CAD/CAM 系统的核心。
支撑软件依赖一定的操作系统,是各类应用软件的基础。
支撑软件总体上可分为综合集成型和单一功能型两大类。
[论述题]CAD/CAM集成主要包括哪几层意思?参考答案:答:CAD/CAM系统集成主要包含三层意思:①软件集成,扩充和完善一个CAD系统的功能,使一个产品设计过程的各个阶段都能在单一的CAD系统中完成;②CAD功能和CAM功能集成;③建立企业的现代集成制造系统(Contemporary Integrated Manufacturing Systems,CIMS),实现各个单元技术的全面集成。
专题二工程数据的计算机处理作业[论述题]函数插值的基本思想是什么?参考答案:答:函数插值的基本思想是在插值点附近选取若干个合适的连续结点,通过这些结点设法构造一个函数g(x)以代替原未知函数f (x),插值点的g(x)值就作为原函数的近似值。
[论述题]名词解释:数表的程序化参考答案:数表的程序化就是用程序完整、准确地描述不同函数关系的数表,以便在运行过程中迅速有效地检索和使用数表中的数据。
[填空题]CAD/CAM作业中,应用最广泛的数据处理方式为参考答案:CAD/CAM作业中,应用最广泛的数据处理方式为数据库管理[填空题]一般说来,抛物线插值和线性插值中,精度高的是。
机械CAD 大作业姓名 刘刚班级 机械11005 学号 201003606 序号 11次数得分第一次 第二次 第三次 综合目录第一次大作业.......................................................................1-6 VC编程程序代码及图片展示. ........................1-2VB 编程程序代码图片展示.............................3-5第一次程序设计心得 (6)第二次大作业....................................................................................7-8程序运行结果及图片展示 (7)第二次程序设计心得 (8)第三次大作业.................................................................................9-18 VB编程程序代码.................................................9-15VB编程图片展示...................................................16-17第三次程序设计心得 (18)第一次大作业V带选型查询一、程序设计功能:1.为避免多次翻书查找V带型号,故此程序要求实现多次查找;2. 当输入转速和功率后应用程序能显示所要查找的V带型号;3.为实现良好的用户体验,故程序界面在设计时附上了V带选型图;4.当输入数据不完整或不合法时,系统能弹窗提示用户将数据输入完整或修正错误输入数据。
二、程序设计思想:根据V带选型图可知V带折线图将V带型号分成了O,A,B,C,D,E,F等几个区。
而每个区域都由相应的对数函数曲线所控制。
江苏开放大学形成性考核作业学号姓名课程代码110046课程名称机械CAD/CAM 评阅教师第 2 次任务共 4 次任务江苏开放大学第4章 UG设计基础4.1认识UG NX6.0【思考题】※1. UG NX6.0的操作界面主要包括哪些方面?※2. UG NX 6.0有哪些常用模块?3. 文件管理基本操作主要包括哪些?4. 简述“保存”、“仅保存工作部件”、“另存为”、“全部保存”和“保存书签”命令的功能区别。
5. 如何观察模型?6. 如何对UG NX 6.0软件的绘图区域背景进行设置?4.2 参数化草图绘制【思考题】1. 总结在零件模式下进行草图绘制的基本步骤。
2. 如何设置草图平面?※3. 草图平面包括哪些?4. 如何进行草图曲线的绘制?※5. 尺寸约束的作用是什么?包括哪些约束?※6. 几何约束包括哪些?常见的约束有哪些?7. 如何将草图曲线转为参考的曲线?※【操作题】在YC-ZC平面上,绘制如4-107所示零件草图。
图4-107 要绘制的零件草图要求:1. 按教材实例要求,写出较详细的作图步骤。
2. 显示尺寸约束和几何约束。
2. 写出实训报告(见网上样例)。
答:步骤一:新建所需文件(1)下拉菜单:文件→新建→打开“新建”对话框。
(2)在“模板”中,选择模型。
在“新文件名”中,名称:lignjian4-107;文件夹。
D:\NX6\zuoye\(先要建立):(3)在“新建“对话框中,单击“确定”按钮。
步骤2:指定草图平面。
(1)单击 (草图)按钮,弹出“创建草图”对话框。
(2)在“类型”选项组中,使用默认的选项“在平面上",平面选项为“现有平面”,选择YC-ZC平面。
(3)在“创建草图”对话框中,选中“确定”按钮。
步骤三:绘制草图1.点击草图工具绘制直径100和200的同心圆,绘制中心线。
2.点击草图工具绘制平行于中心线的水平1条平行线,进行尺寸和几何约束,修剪多余线段,,对该直线作垂直镜像3.绘制直径100圆水平2端点为圆心直径为25的2个圆,并连接2小圆的上下端点,修剪多余线段,绘制上下2个直径12的小圆,绘制上下2个直径12的小圆,相关线段转换至参考对象4.添加尺寸、几何约束,完成绘制5.4.3 特征建模【思考题】※1. 扫掠特征主要包括哪些?2. 体素特征主要包括哪些?总结其典型的创建方法和应用特点。
机械CAD大作业班级机械11007班学号201006498姓名郑准第一次作业第二次作业第三次作业总分目录第一次作业线图的程序化处理解题思路 (3)程序代码............................................................................................ 错误!未定义书签。
运行结果截图 ................................................................................... 错误!未定义书签。
小结..................................................................................................... 错误!未定义书签。
第二次作业轴承数据库的建立解题思路 (11)运行结果截图 (11)小结 (15)第三次作业三次BEZIER曲线的绘制解题思路............................................................................................ 错误!未定义书签。
程序代码............................................................................................ 错误!未定义书签。
运行结果截图 ................................................................................... 错误!未定义书签。
小结..................................................................................................... 错误!未定义书签。
机械CAD第一次大作业:V带的选择1、题目:2、解题思路:首先,利用各条线段的转折点坐标求出线段的方程,即各种带型的临界值;然后,又给定的的功率值求出相对应的带型转速临界值;最后与给定转速相比较,确定给定的点位于哪个区间内,即可选择该区间的带型。
得到结果,完成该题。
3、程序代码:/*V带选型折线图编程*/#include<stdio.h>#include<math.h>void main(){ int n;float p,c;printf("请输入功率P:");/*提醒输入的参数*/scanf("%f",&p);printf("请输入转速N:");/*提醒输入的参数*/scanf("%d",&n);c=log10(490.0)+(log10(p)-log10(0.8))*(log10(4900.0)-log10(490.0))/(log10(3.8) -log10(0.8));if(n>=4900||n>=pow(10,c)) printf("应选:O型带\n") ;else{c=log10(100.0)+(log10(p)-log10(1.0))*(log10(3400.0)-log10(100.0))/(log10(10.5)-l og10(1.0));if(n>=3400||n>=pow(10,c)) printf("应选:A型带\n") ;else{c=log10(100.0)+(log10(p)-log10(2.7))*(log10(2400.0)-log10(100.0))/(log10(22.5)-l og10(2.7));if(n>=2400||n>=pow(10,c)) printf("应选:B型带\n") ;else{c=log10(100.0)+(log10(p)-log10(5.9))*(log10(1500.0)-log10(100.0))/(log10(35.0)-l og10(5.9));if(n>=1500||n>=pow(10,c)) printf("应选:C型带\n") ;else{c=log10(100.0)+(log10(p)-log10(17.5))*(log10(1200.0)-log10(100.0))/(log10(85.0)-log10(17.5));if(n>=1200||n>=pow(10,c)) printf("应选:D型带\n") ;else{c=log10(100.0)+(log10(p)-log10(44.0))*(log10(700.0)-log10(100.0))/(log10(170.0)-log10(44.0));if(n>=700||n>=pow(10,c)) printf("应选:E型带\n") ;else printf("应选:F型带\n") ;}}}}}}4、运行后的结果:5.心得体会:在这次作业中,为了顺利完成老师布置的作业,我又重新温习了以前学过的C语言程序设计,使以前学过的知识得到了巩固。
1、单项CAD、CAPP、CAM技术各具有哪些功能?为什么要进行CAD/CAM技术的集成?集成的CAD/CAM系统会带来哪些优越性?CAD系统具有几何建模、工程分析、模拟仿真、工程绘图等主要功能;CAPP系统的功能包括毛坯设计、加工方法选择、工序设计、工艺路线制定和工时定额计算等;广义CAM,是指利用计算机辅助完成从毛坯到产品制造过程中的直接和间接的各种活动;狭义CAM,是指数控程序的编制;这些各自独立的系统相互割裂,不能实现系统之间信息的自动传递和转换,大量的信息资源得不到充分地利用和共享。
只有当CAD系统一次性输入的信息能为后续的生产制造环节(如CAD/CAPP/CAM等)直接应用才能取得最大的经济效益。
集成化的CAD/CAM系统借助于工程数据库技术、网络通信技术以及标准格式的产品数据交换接口技术,把分散于机型各异的各个CAD、CAPP和CAM各功能模块高效快捷地集成起来,实现软、硬件资源的共享,保证整个系统内的信息流畅通无阻。
2、分析应用CAD/CAM系统进行产品开发设计的作业过程及其特征。
作业过程----(1)创意与构思;(2)计算机辅助设计与分析;(3)快速原型制造;(4)计算机辅助工艺规划;(5)计算机辅助编程;(6)虚拟制造。
特征----------(1)产品开发设计数字化;(2)设计环境的网络化;(3)设计过程的并行化;(4)新型开发工具和手段的应用。
4、叙述CAD/CAM系统软件组成结构中的系统软件、支撑软件以及应用软件各自的功能作用以及相互间的联系与区别。
①系统软件主要用于计算机的运行、管理、维护和控制,以及对各类计算机语言程序的编译和执行②支撑软件分为单一功能型支撑软件和综合集成支撑软件③应用软件是在系统软件和支撑软件基础上,针对某一具体应用开发的软件,如机床设计、夹具设计、汽车车身设计等CAD或CAE软件系统。
6、试分析CAD/CAM技术的发展趋势。
答:CAD/CAM技术经历五十多年的发展历程,现已成为一种应用广泛的高新技术,并产生了巨大的生产力,有力地推动着制造业的技术进步和产业发展。
机械CAD课程大作业
班级:
姓名:
序号:
任课老师:
学号:
日期:
作业一线图的程序化处理
解:
思路的分析:
在上图的对数坐标系中,当转速超过某一数值或某点落在直线的上方时,对应着一个带型。
为得到直线方程,可以取直线的两个端点,,则直线方程为,即有
,如已知p,就可以求出lgn,令lgn=C,则n= .
用C语言编程实现,程序如下:
#include<stdio.h>
#include<math.h>
main()
{ float p;
int n;
printf("请输入功率 p 和转速 n : ");
scanf("%f %d",&p,&n);
if(n>=4900||n>=pow(10,log10(490.0)+(log10(p)-log10(0.8))*(log10(4900.
0)-log10(490.0))/(log10(3.8)-log10(0.8)))) /*O型带区域*/
printf("O型带区域");
else
if(n>=3400||n>=pow(10,log10(100.0)+(log10(p)-log10( 1.0))*(log10( 340 0.0)-log10(100.0))/(log10(10.5)-log10(1.0)))) /*A型带区域*/
printf("A型带区域");
else
if(n>=2400||n>=pow(10,log10(100.0)+(log10(p)-log10(2.7))*(log10(2400.
0)-log10(100.0))/(log10(22.5)-log10(2.7)))) /*B型带区域*/
printf("B型带区域");
else
if(n>=1500||n>=pow(10,log10(100.0)+(log10(p)-log10(5.9))*(log10(1500.
0)-log10(100.0))/(log10(35)-log10(5.9)))) /*C型带区域*/
printf("C型带区域");
else
if(n>=1200||n>=pow(10,log10(100.0)+(log10(p)-log10(17.5))*(log10(1200 .0)-log10(100.0))/(log10(85)-log10(17.5)))) /*D型带区域*/ printf("D型带区域");
else
if(n>=700||n>=pow(10,log10(100.0)+(log10(p)-log10(44))*(log10(700.0)-log10(100.0))/(log10(170)-log10(44)))) /*E型带区域*/
printf("E型带区域");
else
printf("F型带区域"); /*F型带区域*/
printf("\n");
}
程序运行结构如下:
作业二用VF6.0关系型数据库系统建立轴承数据库
解:建立数据库的过程如下:
(1)启动VF6.0,选择文件——新建——数据库——新建文件(命名为“深沟球轴承数据库”,
(2)打开数据库设计器,在空白处单击右键,新建一张数据表,命名为“深沟球轴承数据”,
(3)建立字段名及其属性,如下图:
(4)数据的记录:
(5)得到:
(6)对数据进行处理:
1.如需要浏览、编辑数表文件,可以在命令窗口中键入 browse.
2.如果需要修改字段及其属性,可以在命令窗口中键入modify structure.
作业三三次Bezier曲线
解:根据Bezier曲线的定义,我们可以得到三次Bezier曲线的方程:
用Matlab编程实现,程序如下:
clear
p0x=input('p0x= ');
p0y=input('p0y= ');
p1x=input('p1x= ');
p1y=input('p1y= ');
p2x=input('p2x= ');
p2y=input('p2y= ');
p3x=input('p3x= ');
p3y=input('p3y= ');
u=0:0.01:1;
px=-(u-1).^3*p0x+3*u.*(u-1).^2*p1x+3*u.^2.*(1-u)*p2x+u.^3 *p3x;
py=-(u-1).^3*p0y+3*u.*(u-1).^2*p1y+3*u.^2.*(1-u)*p2y+u.^3 *p3y;
plot(px,py,'r','linewidth',1.4)
hold on
plot(p0x,p0y,'*')
plot(p1x,p1y,'*')
plot(p2x,p2y,'*')
plot(p3x,p3y,'*')
line([p0x p1x],[p0y p1y]) line([p1x p2x],[p1y p2y]) line([p2x p3x],[p2y p3y])
运行结果如下:
又如:。
