cd4069振荡电路原理CD4069是一种常用的集成电路芯片，它包含了六个反相器，可以用于构建振荡电路。
振荡电路是一种能够产生周期性信号的电路，其输出信号的频率和波形可以通过改变电路中的元器件来调节。
振荡电路的原理是利用正反馈，将一部分输出信号送回到输入端，从而使电路产生自激振荡。
而CD4069集成电路中的反相器可以方便地构建这样的振荡电路。
在CD4069振荡电路中，通常使用两个反相器构成一个振荡器。
其中一个反相器的输出作为另一个反相器的输入，而该反相器的输出又作为第一个反相器的输入。
这样的连锁反应使得电路能够产生自激振荡。
为了使CD4069振荡电路正常工作，需要在电路中添加适当的元器件。
其中一个关键元件是电容器，它负责储存和释放电荷，影响振荡电路的频率。
另一个关键元件是电阻，它限制电流的流动，调节振荡电路的幅度。
在CD4069振荡电路中，电容器和电阻的选择非常重要。
较大的电容器和较小的电阻会使得振荡电路的频率较低，而较小的电容器和较大的电阻则会使得振荡电路的频率较高。
因此，根据需要可以选择适当的电容器和电阻来调节振荡电路的频率。
还可以通过改变电路中的电源电压来调节振荡电路的频率。
较高的电源电压会使得振荡电路的频率较高，而较低的电源电压则会使得振荡电路的频率较低。
CD4069振荡电路可以应用于多种领域，例如音频信号发生器、时钟电路、计时器等。
通过调节电路中的元器件，可以实现不同的频率和波形输出。
CD4069振荡电路是一种基于正反馈的自激振荡电路，利用其中的反相器和适当的元器件可以构建出频率可调的振荡电路。
它在电子领域中有着广泛的应用，为各种电子设备提供了稳定而可靠的信号源。
cd4069水位感应电路cd4069是6反相器电路，由六个COS/MOS反相器电路组成。
此器件主要用作通用反相器、即用于不需要中功率TTL驱动和逻辑电平转换的电路中，（非门，1输入、1输出）主要用于数字电路中反相的作用。
下面介绍一款基于CD4069数字集成电路制作的水位检测器，它能在水箱（或水塔）进水到位时发出声光报警信号，提醒用户及时关闭水泵或水阀门。
电路工作原理：该水位检测报警器电路由水位检测传感器、间歇振荡器、LED闪烁指示电路、音频振荡器和音频放大电路等组成，如图所示。
水位检测传感器由两只电极片构成。
间歇振荡器由六非门集成电路IC（CD4069）内部的非门电路f、非门电路e和有关外围元器件组成。
LED闪烁指示电路由IC内部的非门电路d、电阻器R3和发光二极管VL组成。
音频振荡器由IC内部的非门电路a、非门电路b和有关外围元器件组成，其振荡频率约lkHz。
音频放大电路由IC内部的非门电路c、晶体管V1、V2和扬声器BL组成。
当水箱内无水或送水未到位时，水位传感器的两个电极片处于开路状态，+9V电压经开关S、电阻器R1加至二极管VDl的正极，使VDl导通，IC的13脚、10脚、1脚和4脚均为高电平，报警器电路不工作。
当水箱（或水塔）加水到位时，水位检测传感器的两个电极片与水接触（通过水接通），使二极管VDl的正极变为低电平，VDl截止，间歇振荡器振荡工作，从IC的10脚输出周期较长的振荡信号。
当该振荡信号电压为正时，二极管VD2导通，IC的1脚为高电平，音频振荡器不工作；当IC的10脚输出的振荡信号电压为负时，VD2截止，音频振荡器振荡工作。
这样，音频振荡器在间歇振荡器的控制下间歇地工作，从IC的6脚输出断续的音频信号，该信号经V1和V2放大后，推动扬声器BL发出报警声。
元器件选择：IC选用CD4069或TC4069六非门集成电路。
VDl、VD2选用1N4148硅开关二极管；VL选用Φ3mm的红色或绿色发光二极管。
cd4069工作原理
CD4069是一种六反相器模块，由六个反相器组成。
它的工作原理基于MOS管的非线性特性和反馈原理。
CD4069内部由多个MOS管组成，其中每个反相器单元具有两个MOS管，一个作为开关管，另一个作为负载管。
这两个MOS管通过引脚和外部电路相连。
工作时，CD4069的输入引脚连接到电路的输入信号源，输出引脚则连接到电路的输出负载。
输入信号经过第一个反相器单元的开关管时，根据输入信号的高低电平，MOS管会有相应的导通和截止状态。
当输入信号为高电平时，开关管导通，输出信号为低电平；当输入信号为低电平时，开关管截止，输出信号为高电平。
输出信号通过负载管得到放大并反相输出。
对于CD4069中的其他反相器单元，工作原理类似，每个单元的负载管输出都会连接到下一个单元的开关管输入，形成级联的反馈。
CD4069的工作原理在于通过MOS管的开关和负载特性实现了输入信号的反相输出。
由于每个反相器单元都相互连接，可以实现在整个模块中的多级反相操作。
总结起来，CD4069的工作原理是通过MOS管的开关和负载特性实现输入信号的反相输出，并通过多个反相器单元的级联来完成多级的反相操作。

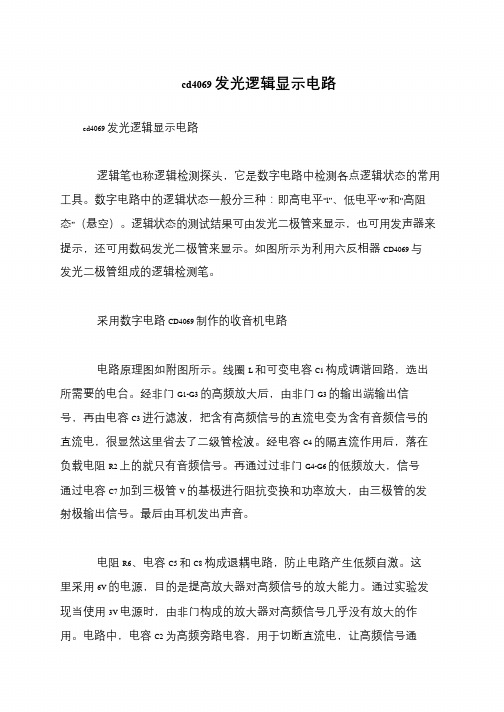

cd4069 发光逻辑显示电路
cd4069 发光逻辑显示电路
逻辑笔也称逻辑检测探头，它是数字电路中检测各点逻辑状态的常用工具。
数字电路中的逻辑状态一般分三种：即高电平“l”、低电平“0”和“高阻态”（悬空）。
逻辑状态的测试结果可由发光二极管来显示，也可用发声器来提示，还可用数码发光二极管来显示。
如图所示为利用六反相器CD4069 与发光二极管组成的逻辑检测笔。
采用数字电路CD4069 制作的收音机电路
电路原理图如附图所示。
线圈L 和可变电容C1 构成调谐回路，选出所需要的电台。
经非门G1-G3 的高频放大后，由非门G3 的输出端输出信号，再由电容C3 进行滤波，把含有高频信号的直流电变为含有音频信号的直流电，很显然这里省去了二级管检波。
经电容C4 的隔直流作用后，落在负载电阻R2 上的就只有音频信号。
再通过过非门G4-G6 的低频放大，信号通过电容C7 加到三极管V 的基极进行阻抗变换和功率放大，由三极管的发射极输出信号。
最后由耳机发出声音。
电阻R6、电容C5 和C8 构成退耦电路，防止电路产生低频自激。
这里采用6V 的电源，目的是提高放大器对高频信号的放大能力。
通过实验发现当使用3V 电源时，由非门构成的放大器对高频信号几乎没有放大的作用。
电路中，电容C2 为高频旁路电容，用于切断直流电，让高频信号通。
CD4069六反相器与非门电路的原理与应用_cd4069典型应用电路图 - 电子技术图一 CD4069闪烁灯这是一个用CD4069反相器制作的led闪烁灯，它的电路原理图如下图六，led灯闪烁频率可以调节，led灯数量可以增加。
图二 CD4069集成电路外形CD4069六反相器是众多40系列互补MOS集成电路之一，是典型的数字集成电路，它的结构很简单，是由六个反相器组成的，每个反相器就是一个非门电路，其常见的封装形式为双列直插式，如上图二；利用其非门性质可以组成振荡电路、反转电路等，其电路结构和原理简单、体积较小、价格便宜，在电子技术实践当中得到了广泛的应用。
一、4069六反相器推荐工作条件电源电压范围3v-15v；输入电压范围0v-VDD工作温度范围：M类-55℃-125℃，E类-40℃-85℃功耗700mw静态电流25摄氏度时＜4uA；输出低电平电压0.05V；输出高电平电压VDD-0.05V；输入输出传播时间小于90ns内部结构及管脚序号见下图三。
图三 CD4069六反相器内部结构及管脚二、反相器基本概念以及与非门的关系反相器，顾名思义，“反”就是反过来的意思，就是和前一个不一样，“相”就是相位、状态的意思，反相器就是非门电路，也即输入低电平输出就是高电平，或者输入高电平输出就是低电平；这里所说的高低电平是相对的，即高与低之间相对而言，并不是具体的某一个值，比如3v也可能是高电平也可能是低电平。
电平高低是输入对输入输出对输出，比如输入1v为高电平，-1v为低电平，输出3v为高电平，0v为低电平；不能拿输出的3v对输入的1v。
这一点应该注意；反相器也可以是分立元件的，也可以是集成电路的，如CD4069就是集成电路反相器，其内部集成了六个反相器；下图是用分立元件组成的反相器，当输入低电平-6v时，输出为高电平0v，若输入为高电平0v，则输出为低电平-12v；这就是晶体管的倒相作用，其工作在开关状态（饱和、截止）；图四分立元件反相器三、反相器组成的振荡电路反相器的用途非常广泛，最典型的就是振荡电路，其振荡频率较低；还作为开关作用，开关状态就是非门状态。
cd4069工作原理
工作原理：基于MOSFET晶体管的逻辑门电路。
每个反相器内部包含两个MOSFET晶体管和两个电阻，其中一个MOSFET晶体管被称为P型MOSFET，另一个被称为N型MOSFET。

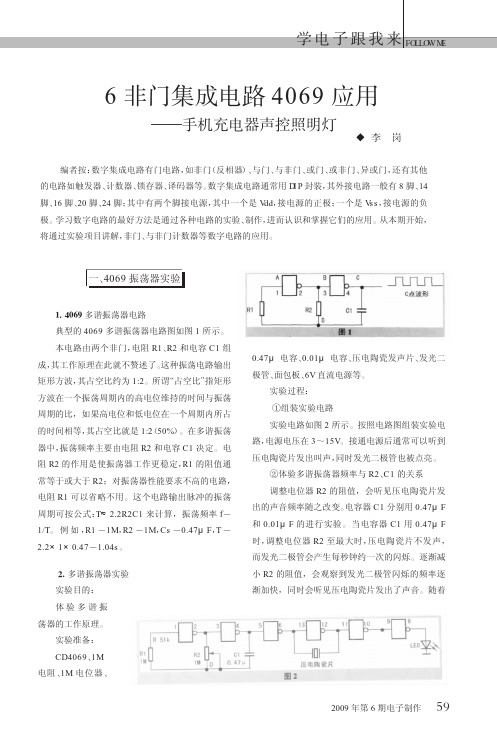

设定左边反相器为1，右边为2，在某一个时刻，反相器1的输入端为高电平，则1的输出端为低电平，经过反相器2之后输出高电平向电容充电，随着电容两端的电压升高，1的输入端逐渐变为低电平，一旦低于1/2VCC 就会使非门翻转，此时1与2中间为高电平，经2反相后向电容反向充电，达到条件之后再次翻转，因此OUT端就会形成高低电平变化，周而复始形成振荡。
其中左边的电阻R0与右边的电容C1组成正反馈，中间电阻R1为补偿调节电阻，用于在电源电压变化时稳定频率。
其振荡频率为1/2.2RC。
CD4069是一种集成电路芯片，也被称为六反相器。
它由六个反相器组成，每个反相器都有一个输入和一个输出。
输入信号经过反向处理后输出，即输出信号是输入信号的反向信号。
cd4069振荡电路原理CD4069是一种常用的集成电路，它是一个六反相器门电路，常用于振荡电路中。
本文将介绍CD4069振荡电路的原理及其应用。
CD4069振荡电路的原理是基于反相器的特性。
反相器是一种能够将输入信号反相输出的电路元件。
在CD4069中，有六个反相器，分别为U1、U2、U3、U4、U5和U6。
这些反相器可以通过连接不同的引脚来实现不同的功能。
在CD4069振荡电路中，一般使用两个反相器构成一个简单的振荡器。
其中一个反相器用作反馈路径，将输出信号反馈给输入端，形成正反馈回路。
另一个反相器则用作输出端，输出振荡信号。
CD4069振荡电路常用的连接方式有多种，例如RC振荡器、LC振荡器和配合电容的振荡器等。
其中，RC振荡器是最简单的一种振荡电路。
它由一个电阻和一个电容组成，通过调整电阻和电容的数值可以改变振荡频率。
CD4069振荡电路的工作原理如下：首先，将一个反相器的输出端连接到另一个反相器的输入端，形成一个正反馈回路。
然后，在正反馈回路中加入一个适当的电阻和电容，通过调整它们的数值来控制振荡频率。
当电路上电后，由于正反馈的作用，反相器的输出信号将持续反复地变化，形成一个稳定的振荡信号。
CD4069振荡电路具有很多应用。
首先，它可以用作时钟信号发生器。
在数字系统中，时钟信号是非常重要的，它用来同步各个部件的工作。
CD4069振荡电路可以产生稳定的方波信号，用作时钟信号发生器。
CD4069振荡电路还可以用于音频发生器。
通过调整电阻和电容的数值，可以改变振荡频率，从而产生不同音调的声音。
CD4069振荡电路还可以用于数字系统的逻辑门延迟补偿。
在数字系统中，逻辑门的延迟会影响系统的性能。
通过使用CD4069振荡电路，可以产生一个与逻辑门延迟相等但相反的延迟信号，从而实现逻辑门延迟的补偿。
总结起来，CD4069振荡电路是一种常用的集成电路，它可以用于时钟信号发生器、音频发生器和逻辑门延迟补偿等应用。
