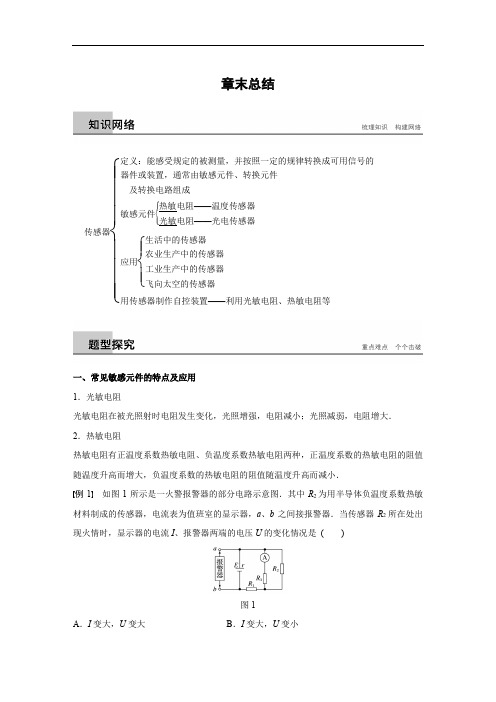

章末总结传感器⎩⎪⎪⎪⎨⎪⎪⎪⎧ 定义：能感受规定的被测量，并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件、转换元件及转换电路组成敏感元件⎩⎪⎨⎪⎧ 热敏电阻——温度传感器光敏电阻——光电传感器应用⎩⎪⎨⎪⎧ 生活中的传感器农业生产中的传感器工业生产中的传感器飞向太空的传感器用传感器制作自控装置——利用光敏电阻、热敏电阻等一、常见敏感元件的特点及应用1．光敏电阻光敏电阻在被光照射时电阻发生变化，光照增强，电阻减小；光照减弱，电阻增大．2．热敏电阻热敏电阻有正温度系数热敏电阻、负温度系数热敏电阻两种，正温度系数的热敏电阻的阻值随温度升高而增大，负温度系数的热敏电阻的阻值随温度升高而减小．例1 如图1所示是一火警报警器的部分电路示意图．其中R 2为用半导体负温度系数热敏材料制成的传感器，电流表为值班室的显示器，a 、b 之间接报警器．当传感器R 2所在处出现火情时，显示器的电流I 、报警器两端的电压U 的变化情况是 ()图1A ．I 变大，U 变大B ．I 变大，U 变小C．I变小，U变大D．I变小，U变小答案 D解析R2所在处出现火情时，温度升高，则R2的阻值减小．R2↓→R总↓→I干↑→U1↑→U3↓→I↓，故显示器的电流I变小，由U＝E－I干r，I干变大，知U变小，故选项D正确．针对训练如图2所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为定值电阻，A、B接监控装置．则()①当有人通过而遮蔽光线时，A、B之间电压增大②当有人通过而遮蔽光线时，A、B之间电压减小③当仅增大R2的阻值时，A、B之间的电压增大④当仅减小R2的阻值时，A、B 之间的电压增大图2A．①③B．①④C．②③D．②④答案 C解析R1是光敏电阻，有光照射时，阻值变小，当有人通过而遮蔽光线时，R1的阻值变大，回路中的电流I减小，A、B间的电压U＝IR2减小，故①错误，②正确；由闭合电路欧姆定律得：U＝E－I(R1＋r)，当仅增大R2的阻值时，电路中的电流减小，A、B间的电压U增大，故③正确；当仅减小R2的阻值时，电路中的电流增大，A、B间的电压U减小，故④错误．故应选C.二、传感器的应用1．传感器的应用过程包括三个环节：感、传、用．(1)“感”是指传感器的敏感元件感应信息，并转化为电学量．(2)“传”是指通过电路等将传感器敏感元件获取并转化的电学信息传给执行机构．(3)“用”是指执行机构利用传感器传来的信息进行某种显示或某种动作．2．处理与传感器有关的电路设计问题时，可将整个电路分解为：(1)传感器所在的信息采集部分；(2)转化传输部分(这部分电路往往与直流电路的动态分析有关)；(3)执行电路．例2如图3所示是一种水位自动报警器的原理示意图，当杯中的水的水位到达金属块B时，出现的情况是()图3A．L1灯亮B．L2灯亮C．L1、L2两灯同时亮D．L1、L2两灯都不亮答案 B解析由电路结构可以看出，当杯中的水的水位到达B时，左侧电路被接通，这样螺线管就产生磁场，相当于一个磁铁，对与弹簧相连的衔铁产生吸引作用，使之向下移动，这样L2电路被接通，故B正确．例3如图4甲所示为一测量硫化镉光敏电阻特性的实验电路，电源电压恒定．电流表内阻不计，开关闭合后，调节滑动变阻器的滑片，使小灯泡发光亮度逐渐增强，测得流过电阻的电流和光强的关系曲线如图乙所示，试根据这一特性用图丙中给定的器材设计一个自动光控电路．图4答案见解析解析由光敏电阻的特性曲线可以看出，当入射光增强时，光敏电阻的阻值减小，通过光敏电阻的电流增大．根据题意设计的自动光控电路如图所示．控制过程是：当有光照射时，电路中电流增大，经过放大器输出一个较大的电流，驱动电磁继电器吸引衔铁使两个触点断开，当无光照射时，电路中电流减小，放大器输出电流减小，电磁继电器释放衔铁，使两个触点闭合，控制电路接通，灯开始工作．。
3生活中的传感器4简单的光控和温控电路(选学)[学习目标] 1.了解洗衣机、电冰箱中的传感器.2.了解家用报警器的原理.3.了解传感器与人的感官的类比，以及它们各自的优势.4.了解一些简单的自动控制电路．一、生活中的传感器[导学探究]模糊洗衣机能模仿人的思维确定洗涤模式．比如可根据衣物的布质、衣物的多少确定洗涤的力度及用水量，根据衣物的脏污程度确定漂洗的次数等，你知道这些操作模式是如何建立的吗？答案利用传感器和电脑技术，揉入人们对家电使用的经验知识，建立的操作模式．[知识梳理]1．洗衣机中的传感器2．电冰箱中的传感器(1)电冰箱的组成：主要由制冷系统和控制系统组成．(2)控制系统中的传感器及其作用3.家用报警器(1)居家生活中，煤气泄漏，会危及人身安全，需要加以防范．我们可以利用气敏元件制作有害气体报警器和可燃气体报警器．(2)有一种敲击防盗报警器，它利用压电式传感器对门窗玻璃损毁产生反应，形成对报警装置的启动．还有一种冲击防盗报警器，由冲击传感器和执行电路两部分组成．4．传感器与人的感官(1)光传感器和由它制成的录像头、监控探头，可以类比人的眼睛．(2)对有毒有害气体进行监控的化学和生物传感器，相当于人的鼻和舌等嗅觉、味觉器官．(3)力学和振动传感器，以及温度传感器可以认为相当于人类的触觉器官，如手、足、皮肤等．(4)声传感器不妨认为是机器的耳朵．二、简单的光控和温控电路[知识梳理]1．集成电路又称IC，是在硅板上集合各种电子器件，实现某种特定功能的电路模块，它是电子设备中最重要的部分．2．光控自动照明电路利用光敏电阻作控制元件，从而通过光线来实现自动控制，使电路在天亮时自动切断，天黑自动接通．3．温控电熨斗利用热敏电阻作控制元件，从而使电熨斗的温度在低于指定值时，电加热器供电加热，温度高于指定值时要将电源关闭．[即学即用]判断下列说法的正误．(1)通常的传感器可以直接用来进行自动控制．(×)(2)传感器可以用来采集信息．(√)(3)传感器可以将感受到的一些信号转换为电学量．(√)(4)洗衣机的脱水传感器是根据温度变化控制脱水动作的．(×)(5)电冰箱是利用温度传感器自动控温的．(√)一、传感器的简单应用分析传感器应注意的四个分析(1)检测量分析：要清楚传感器所检测的非电学量，如温度、光、声、力等．(2)敏感元件分析：分析敏感元件的输入与输出信号，及输入与输出信号间的联系．(3)电路分析：分析传感器所在的电路结构，分析输入信号变化对电路电流、电压等产生的影响．(4)执行机构分析：分析非电学量与电学量之间的转换过程，分析根据所获得的信息控制执行机构进行工作的过程．例1如图1所示为某种电冰箱内温度控制器的结构．铜制的测温泡1、细管2和弹性金属膜盒3连通成密封系统，里面充有氯甲烷和它的蒸气，构成了一个温度传感器．膜盒3为扁圆形(图中显示它的切面)，右表面固定，左表面通过小柱体与弹簧片4连接．盒中气体的压强增大时，盒体就会膨胀．测温泡1安装在冰箱的冷藏室中.5、6分别是电路的动触点和静触点，控制制冷压缩机的工作．拉簧7的两端分别连接到弹簧片4和连杆9上．连杆9的下端是装在机箱上的轴．凸轮8是由设定温度的旋钮(图中未画出)控制的，逆时针旋转时凸轮连杆上端右移，从而加大对弹簧7的拉力．图1(1)为什么当冰箱内温度较高时压缩机能够自动开始工作，而在达到设定的低温后又自动停止工作？(2)为什么用凸轮可以改变设定的温度？答案见解析解析(1)冰箱内温度较高时，密封系统中的压强增大，盒体膨胀，膜盒3通过小柱体带动弹簧片4，使动触点5与静触点6接触，控制压缩机自动开始工作，而在达到设定的温度时弹簧带动弹簧片4将触点5、6断开，使压缩机停止工作．(2)凸轮逆时针转动会加大连杆9对弹簧7的拉力，该拉力与弹性金属膜盒3共同控制弹簧片4的运动，而弹簧7上弹力的变化会改变设定的温度．例2如图2所示为冲击防盗报警器的冲击传感器的结构示意图．在外壳的绝缘基板上固定一个螺栓，螺栓上有一个弹簧，弹簧的顶端焊有一个钢球，它们都是电的良导体，外壳也使用电的良导体制成．请简述这种装置防盗的原理．图2答案在静止状态下，不论传感器置于何种状态，钢球和外壳均呈断开状态不会导通，一旦传感器受到外力冲击，如砸、碰、撞、敲击、撬动时，则钢球受到扰动产生运动与外壳接通，便可触发执行电路，使报警装置开始工作．二、简单的光控和温控电路例3如图3所示是一种烟雾报警器的控制电路图，其原理简化如下：调节可变电阻R1使U23＝0.当有烟雾时，M741开始触发工作，其中R g是光敏电阻．由此可知，要使M741开始工作，则应满足()图3A ．φ2>φ3B ．φ2<φ3C ．φ2＝φ3D ．无法判断答案 A解析 规定电源负极的电势为零，则φ3＝ER 4R 3＋R 4保持不变．而φ2＝ER g R 1＋R 2＋R g ＝E R 1＋R 2R g＋1，当有烟雾时，光敏电阻R g 增大，φ2增大．所以当φ2>φ3时，控制电路开始工作．三、自动控制电路的分析与设计例4 如图4所示为某小型电磁继电器的构造示意图，其中L 为含铁芯的线圈．P 为可绕O 点转动的铁片，K 为弹簧，S 为一对触头，A 、B 、C 、D 为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求，其工作方式是( )图4A ．A 与B 接信号电压，C 与D 跟被控电路串联B ．A 与B 接信号电压，C 与D 跟被控电路并联C ．C 与D 接信号电压，A 与B 跟被控电路串联D ．C 与D 接信号电压，A 与B 跟被控电路并联答案 A解析 A 、B 接电磁继电器的线圈，所以A 、B 应接信号电压，线圈电流随信号电压变化使电磁继电器吸引或释放P ，从而使C 、D 接通或断开，进而起到控制作用．故正确答案为A.1．(多选)压敏电阻的阻值会随所受压力的增大而减小．一同学利用压敏电阻设计了判断升降机运动状态的装置，如图5甲所示，将压敏电阻平放在升降机内，受压面朝上，在上面放一物体m，升降机静止时电流表示数为I0.某过程中电流表的示数如图乙所示，则在此过程()图5A．物体处于失重状态B．物体处于超重状态C．升降机一定向上做匀加速运动D．升降机可能向下做匀减速运动答案BD解析电流表的示数变为2I0且保持不变，说明压敏电阻的阻值比升降机静止时小，压敏电阻所受压力变大，物体处于超重状态，即物体具有向上的加速度，B、D正确，A、C错误．2．(多选)如图6所示，用光敏电阻LDR和灯泡制成的一种简易水污染指示器，下列说法中正确的是()图6A．严重污染时，LDR是高电阻B．轻度污染时，LDR是高电阻C．无论污染程度如何，LDR的电阻不变，阻值大小由材料本身因素决定D．该仪器的使用会因为白天和晚上受到影响答案AD解析严重污染时，透过污水照到LDR上的光线较少，LDR电阻较大，A对，B错；LDR由半导体材料制成，受光照影响，电阻会发生变化，C错；白天和晚上自然光的强弱不同，或多或少会影响LDR的电阻，D对．3．小强用恒温箱进行实验时，发现恒温箱的温度持续升高，无法自动控制．经检查，恒温箱的控制器没有故障．参照图7，下列对故障判断正确的是()图7A．只可能是热敏电阻出现故障B．只可能是温度设定装置出现故障C．热敏电阻和温度设定装置都可能出现故障D．可能是加热器出现故障答案 C解析由恒温箱原理图可知，若热敏电阻出现故障或温度设定装置出现故障都会向控制器传递错误信息，导致控制器发出错误指令，故C正确，A、B错误．若加热器出现故障，只有一种可能，即不能加热，而题中加热器一直加热才会使温度持续升高，故D错误．一、选择题(1～8题全为单选题)1．传感器的种类多种多样，其性能也各不相同，空调机在室内温度达到设定的温度后，会自动停止工作，空调机内使用的传感器是()A．生物传感器B．红外传感器C．温度传感器D．压力传感器答案 C2．在电梯门口放置一障碍物，会发现电梯门不停地开关，这是由于在电梯门上装有的传感器是()A．光传感器B．温度传感器C．声传感器D．压力传感器答案 A解析在电梯门口放置一障碍物，电梯门不停地开关，说明电梯门口有一个光传感器，故A 选项正确．3．某楼梯口的电灯开关装有传感器，天黑时，出现声音才能发光，而白天即使有声音，电灯也不能发光，该开关中有两种传感器，它们可能是()A．热敏电阻和光敏电阻B．金属热电阻和光敏电阻C．热敏电阻和霍尔元件D．光敏电阻和驻极体话筒答案 D解析两种传感器分别把声音信号转换为电信号、把光信号转换为电信号，所以选项D正确．4．当出现某疫情时，在机场、车站等交通出入口，使用红外线热像仪，红外线热像仪通过红外线遥感，可检测出经过它时的发热病人，从而可以有效控制疫情的传播．关于红外线热像仪，下列说法正确的是()A．选择红外线进行检测，主要是因为红外线具有荧光效应B．红外线热像仪通过发射红外线照射人体来检测C．红外线热像仪同时还具有杀菌作用D．一切物体都能发射红外线，而且物体在不同温度下发射的红外线的频率和强度不同答案 D解析红外线热像仪是根据物体发射的红外线的频率和强度不同而工作的，故D正确．5．如图1所示是自动调温式电熨斗，下列说法不正确的是()图1A．常温时上下触点是接触的B．双金属片温度升高时，上金属片形变较大，双金属片将向下弯曲C．原来温度控制在80 ℃断开电源，现要求60 ℃断开电源，应使调温旋钮下移一些D．由熨烫丝绸衣物状态转化为熨烫棉麻衣物状态，应使调温旋钮下移一些答案 C解析常温工作时，上下触点是接通的，当温度升高时，上层金属片形变大，向下弯曲，切断电源，切断温度要升高则应使调温旋钮下移一些，A、B、D对，C错．6．如图2所示是会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图，罩内装有发光二极管LED、光电三极管和不透明的挡板．平时光电三极管接收不到LED发出的光，呈现高电阻状态．发生火灾时，下列说法正确的是()图2A．进入罩内的烟雾遮挡了光线，使光电三极管电阻更大，检测电路检测出变化发出警报B．光电三极管温度升高，电阻变小，检测电路检测出变化发出警报C．进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，发出警报D．以上说法均不正确答案 C解析由火灾报警器的原理可知，发生火灾时烟雾进入罩内，使光发生散射，部分光线照到光电三极管上，电阻变小，与传感器相连的电路检测出这种变化，发出警报，C对．7．某学习小组的同学在用多用电表研究热敏特性实验中，安装好如图3所示的装置．向杯内加入冷水，温度计的示数为20 ℃，多用电表选择适当的倍率，读出热敏电阻的阻值R1.然后向杯内加入热水，温度计的示数为60 ℃，发现多用电表的指针偏转角度较大，则下列说法正确的是()图3A．多用电表应选用电流挡，温度升高换用大量程测量B．多用电表应选用电流挡，温度升高换用小量程测量C．多用电表应选用欧姆挡，温度升高时换用倍率大的挡D．多用电表应选用欧姆挡，温度升高时换用倍率小的挡答案 D解析测电阻应选用欧姆挡．当温度升高时，热敏电阻受温度变化的影响，偏转角度增大，说明电阻阻值变小，所以应换用倍率小的挡．8．如图4所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器(图中未画出)相连接．则()图4A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端答案 B解析根据温度变化，分析R的变化，确定电路中电流的变化，电流增大时，继电器L对衔铁P吸引力增大，P将会被吸下．当温度降低到某一数值，热敏电阻R的阻值增大，电路中电流减小，继电器L对衔铁P吸引力减小，P将不会被吸下，故A错误．当温度升高到某一数值，热敏电阻R的阻值减小，电路中电流增大，继电器L对衔铁P吸引力增大，P将会被吸下，故B正确．恒温箱内温度高到一定数值后，应与电源断开停止加热，由以上分析可知，温度升高后，A、B端断开，所以工作时，应该把恒温箱内的加热器接在A、B端，故C、D 错误．二、非选择题9．如图5所示是热水器的恒温集成电路，R0是热敏电阻，温度较低时其阻值很大，温度较高时阻值很小．如果热水器中没有水或水温较高时，继电器会放开簧片，发热器断路，反之会吸住簧片接通发热器．如果热水器中没有水时，电路中BC部分就处于________(选填“断路”或“短路”)状态，则在电路图的虚线框内的门电路应是______门，当温度较低时，门电路的输入端A是________(选填“高”或“低”)电势．图5答案断路与高解析热水器中没有水，BC部分相当于断路．热水器中没有水或水温较高时，继电器都能使发热器断路，故可判断虚线框内应是“与”门，当温度较低时，R0阻值较大，故门电路输入端A是高电势．10．传感器担负着信息的采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量)，例如热敏传感器，主要是应用了半导体材料制成的热敏电阻，某热敏电阻R T阻值随温度变化的图线如图6甲所示，图乙是由该热敏电阻R T作为传感器制作的简单自动报警器线路图．问：图6(1)为了使温度过高时报警器铃响，c应接在________(填“a”或“b”)处．(2)若要使启动报警的温度提高些，应将滑动变阻器的滑片P向________移动(填“左”或“右”)．(3)如果在调试报警器达到最低报警温度时，无论如何调节滑动变阻器的滑片P都不能使报警器工作，且电路连接完好，各电路元件都能处于工作状态，则造成工作电路不能工作的原因可能是________________________________________________________________________．答案(1)a(2)左(3)电源提供电压太小，以至于电磁铁磁性太弱或弹簧劲度系数太大解析(1)热敏电阻R T在温度升高时阻值变小，电路中电流变大，电磁铁磁性增强，把右侧衔铁吸引过来，与a接触，故c应接在a处．(2)为使启动报警的温度提高，则应使电路中电阻更大，这样使报警温度提高，滑动变阻器的滑片应左移．。
