MOVIFIT简单操作
MOVIFIT是一款非常简单易用的运动跟踪应用，它可以帮助用户记录和跟踪他们的运动活动，包括步行、跑步、骑行等等。
通过MOVIFIT，用户可以实时地跟踪自己的运动数据，并得到相应的反馈和建议，以帮助他们更好地管理和提升自己的运动健康。
当用户开始运动时，MOVIFIT会自动跟踪他们的运动数据，并在应用程序上显示出来。
用户可以实时地查看他们的运动距离、持续时间、速度等数据。
此外，应用程序还会显示用户的运动路线，以及用户当前位置。
通过这些数据，用户可以了解自己的运动情况，并对自己的表现进行分析和改进。
此外，通过MOVIFIT，用户还可以追踪自己的运动历史记录。
这意味着用户可以查看他们之前的运动数据，比如过去一周或一个月的距离和时间等。
这对于用户监控自己的运动进展非常有用，而且还可以帮助用户了解自己的运动习惯和趋势。
最后但同样重要的一点是，MOVIFIT还可以将用户的运动数据与其他人分享。
用户可以选择将自己的运动数据分享到社交媒体平台上，如Facebook和Instagram等。
通过与朋友和家人分享自己的运动成就和目标，用户可以得到更多的鼓励和支持，这对于他们来说非常有益。
总结来说，MOVIFIT是一款非常简单易用的运动跟踪应用，它可以帮助用户记录和跟踪他们的运动活动，并提供相应的反馈和建议。
通过实时跟踪运动数据、设定运动目标、追踪运动历史记录以及分享运动成就，用户可以更好地管理和提升自己的运动健康。
无论是对于运动初学者还是运动爱好者来说，MOVIFIT都是一个非常实用的应用程序。
MOVIFIT及ETHERNET网络配置培训Movifit变频器由EBOX和ABOX组成。
如下图所示。
1 Movifit ABOX接线Movifit ABOX接线包括380动力接线，抱闸接线，24V接线，接线规则如下图1.1所示。
图1.1 Movifit 内部接线分布图1.2外部供给变频器DC24V 接线及内部DC24接线图1.3普通类型变频器电机热敏、抱闸、380V接线2 Movifit 内部拨码开关使用图2.12.1 EBOX S10/1~S10/6使用图2.2EBOX S10/1~S10/6 6个拨码开关功能如图2.2所示。
若要通过Movitools 软件配置变频器参数时，则需要将S10/1拨到高级模式(ON)。
一般现场所使用变频器参数都采用默认参数。
采用V/f 变频模式时，则将S10/2拨到V/f 模式(ON)。
其它拨码开关功能详情请见《MOVIFIT ‐FC 操作手册》6.4章节。
注：目前柳东乘用车涂装车间机运5区Movifit 变频器S10/1~6拨码开关只有S10/2拨到ON,其它都拨到OFF 状态。
S11拨码开关S10拨码开关2.2 EBOX S11/1~S11/4使用图2.3每台Movifit变频器在投入正常使用时需要将IP地址烧写到ABOX中。
网关，子网掩码采用默认设置即可。
接入到同一个以太网模块的所有设备（Movifit变频器、I/O模块等）IP 地址必须唯一。
如图2.3所示，需要将新的IP地址烧录到ABOX中，则需将EBOX的S11/1拨到ON,S11/2拨到OFF。
通过将PC连入变频器网段中，通过BOOTP‐DHCP SERVER软件将IP地址烧录到ABOX中，然后将S11/1和S11/2拨到OFF状态，若不拨到OFF状态，一旦24v断电，变频器的IP地址将会丢失。
注：柳东涂装车间机运5区IP地址都已烧录到各Movifit变频器的ABOX中，非专业工程师指导，若私自烧录地址造成的错误责任自负。

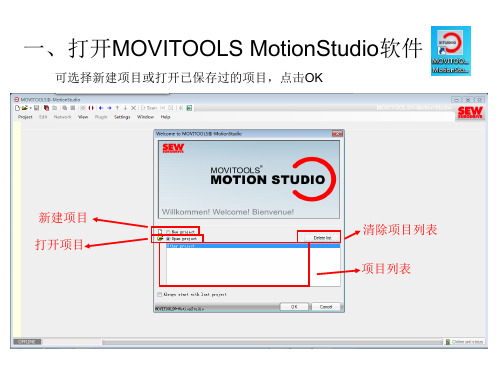

Movitools 软件使用一、电击电脑上软件图标新建一个项目，出现以下界面：二、右击‘Network’出现communication一栏，点击进入。
三、选择Ethernet通讯模式。
点击‘OK’。
出现下图，点击‘Scan’扫描。
四、右击鼠标，选择Movifit gateway configurator（online）五、组态变频器时的IP地址、设备名称、安全地址。
表示变频器状态正常，不满足条件则显示‘×’号，同时Gateway Status 下方会显示当前的错误。
初次组态时还需要输入此变频器的安全地址。
到这个变频器的F-DEST-Add 后方的数值即为此变频器的安全地址。
七、点击Internal 下方的变频器图标出现Working with the unit 界面。
其中Startup中包括：Startup（online）为连接变频器与电机，下载各种参数时使用，详细方法见‘Movifit参数设定’文档。
Parameter tree（online）为在线状态下监视变频其中个参数时使用。
Manual mdoe（online）则是在下载完电机参数到变频其后，软件中的手动模式下控制电机运行。
八、下载电机参数包括Parameter Set1和Parameter Set2。
如果此变频器只控制一个点击则只需要下载Parameter1，比如6140辊床一个变频器拖动一个电机。
如果此变频器为一拖二模式且两个电机不同时运行则需下载Parameter Set1和Parameter Set2，比如9500Shuttle。
入果此变频器为一拖二或一拖三模式且电机同时运行则只需下载Parameter Set1，选择拖动方式时选择Identical，比如6180、6190、6200三个电机共用一台变频器。
九、参数显示共包括七大项。
0.Display Value 0.0可以在线监视：变频器速度值、频率值、电压值、电流值等等。
