3电磁干扰耦合1

电磁波的耦合原理1 电磁波的基本概念电磁波是由振荡产生的一种能量，在空气、真空、空间等介质中以电场和磁场的形式进行传播。

电磁波在无线通信、电视、雷达等领域得到广泛应用。

根据频率范围，电磁波可分为射线、微波、红外线、可见光、紫外线、X射线和γ射线等不同种类。

2 电磁波的耦合电磁波的耦合指的是电磁波在传播过程中相互影响，其中包括电磁波的辐射、反射、透射、折射等现象。

电磁波的耦合现象是电磁波传播过程中必然发生的，因为电磁波的传播需要介质支持，而介质会对电磁波进行不同程度的影响。

3 电磁波的辐射耦合电磁波的辐射耦合指的是电磁波在发射源周围产生的电磁场对其他物体的干扰作用。

电磁波的辐射耦合是电磁波和其他物体之间最基本的相互作用，是产生干扰的主要原因。

4 电磁波的反射耦合电磁波的反射耦合指的是电磁波在碰撞物体表面发生反射后对其他物体产生的干扰。

反射是电磁波在传播过程中非常常见的现象，也是电磁波耦合产生的主要原因之一。

5 电磁波的透射耦合电磁波的透射耦合指的是电磁波在穿过介质时对介质内其他物体产生的影响。

当电磁波从一种介质穿过到另一种介质时，由于介质的不同性质和电磁波传播的能量差异，会在介质内产生干扰和损耗。

6 电磁波的折射耦合电磁波的折射耦合指的是电磁波从一种介质进入另一种介质，发生折射后对介质内其他物体产生的影响。

当电磁波从一种介质穿过到另一种介质时，会发生折射现象，其影响取决于介质的不同性质和电磁波传播的方向。

7 电磁波的耦合控制技术电磁波的耦合是电磁兼容性设计中需要考虑的问题之一。

为了减少电磁波的干扰和损耗，需要采用一些电磁波耦合控制技术，如：屏蔽技术、悬浮技术、减振技术、光纤通信技术等。

8 电磁波的屏蔽技术屏蔽技术是用来控制电磁波辐射和干扰的一类技术，包括屏蔽材料、屏蔽构件、屏蔽接口等。

屏蔽技术可以将电磁波辐射的能量限制在一个较小的区域内，从而减少干扰。

9 电磁波的悬浮技术悬浮技术是用来提高设备可靠性和稳定性的一种技术，通过悬浮装置将设备与地面隔离，减少电磁波和机械振动的干扰，从而提高设备的工作效率。

电磁干扰的原理及应用实例1. 电磁干扰的概述•电磁干扰（Electromagnetic Interference，简称EMI）指的是在电磁环境中，由于电磁波的传播引起的各种不期望的现象。

•电磁干扰可以导致电子设备的功能异常、性能下降甚至完全失效，对电磁兼容性的要求越来越高。

2. 电磁干扰的原理•电磁干扰的根本原因是不同电子设备之间的电磁相互作用。

•电子设备产生的电磁波可以被其他设备接收并产生干扰。

•发射端产生的电磁波通过传播介质传播到接收端，过程中可能受到其他设备的影响而产生干扰。

3. 电磁干扰的分类电磁干扰主要分为以下几类： 1. 传导干扰：通过传导媒介（如导线、电缆等）传播，如电源线上的干扰信号被传导到其他设备。

2. 辐射干扰：通过空气或真空中的辐射传播，如设备发射的无线电波被其他设备接收并产生干扰。

3. 耦合干扰：无线电波通过电磁场相互耦合产生干扰，如天线之间的相互干扰。

4. 接地干扰：地线的接地电阻不同会引起地电位差，从而产生干扰。

5. 传输线耦合干扰：传输线上的信号互相干扰，影响传输质量。

4. 电磁干扰的应用实例4.1. 无线通信系统•在无线通信系统中，电磁干扰可能导致通信质量下降，甚至无法正常通信。

•通过合理设计无线电设备，选择合适的工作频段，采用抗干扰技术等手段，可以减少电磁干扰对通信系统的影响。

4.2. 医疗设备•医疗设备对电磁干扰非常敏感，不能承受较强的外界干扰。

•对医疗设备进行电磁兼容性测试，选择合适的材料和设计，是确保医疗设备安全可靠的重要措施。

4.3. 航空航天领域•航空航天领域对电磁干扰的要求非常高，因为电磁干扰可能导致飞机的导航、通信等系统故障。

•在航空航天设备设计中，需要考虑电磁兼容性，采取干扰抑制技术，确保设备的可靠性和安全性。

4.4. 汽车电子系统•汽车中的电子设备日益增多，电磁干扰对车辆的正常运行产生严重影响。

•汽车电子系统需要经过严格的电磁兼容性测试，采取抗干扰措施，确保车辆的安全性和稳定性。

电磁干扰三要素
骚扰源、敏感设备与耦合途径并称电磁干扰三要素。

顾名思义，要构成电磁干扰效应，这三个要素缺一不可。

只要缺失三个其中的任何一个因素，电磁干扰现象就不会发生。

因而，在电磁干扰抑制技术方面，人们总是想方设法地将三个之中的一个去掉：屏蔽掉骚扰源、隔离开敏感设备或者切断耦合途径。

对于整个设备或者系统来说，骚扰源是外在的，有时也是无处不在的，有些可以很容易地去掉，但大部分可能不容易去掉或者根本去不掉。

在产品内部，骚扰源可能是数字IC、部件、电路等等。

由于产品功能的需要，这些也是不可能去掉的。

敏感设备包括单个设备或者分系统，或者是产品内部的电路、IC，或者部件。

同样为了功能需要，不可能去掉。

因此，最为经济和有效的措施就是切断耦合途径。

这个耦合途径包括两个方面的内容：传导耦合途径和辐射耦合途径。

传导耦合的媒介包括互连导线、电源线、信号线、接地导体、设备的导电构件、公共阻抗、电路元件等等。

在骚扰进入敏感设备（电路、IC、部件）之前，用滤波的方法去除掉传导耦合噪声。

辐射耦合是指通过空间将一个电网络上的骚扰耦合到另一个电网络上去，耦合的频率较高(高于30MHz) ，而且还是一种无规则的骚扰，也很容易通过电源线、信号线传播到其它回路之中。

辐射耦合的媒介主要有天线、电缆（导线）、机壳及其发射对组合。

在骚扰源和敏感设备之间采用屏蔽处理的方法可以解决辐射耦合噪声。

干扰的分类
1干扰的分类
干扰的分类有好多种，通常可以根据噪声产生的缘由、传导方式、波形特性等等进行不同的分类。

按产生的缘由分：
可分为放电噪声音、高频振荡噪声、浪涌噪声。

按传导方式分：可分为共模噪声和串模噪声。

按波形分：可分为持续正弦波、脉冲电压、脉冲序列等等。

2 干扰的耦合方式
干扰源产生的干扰信号是通过肯定的耦合通道才对测控系统产生作用的。

因此，我有必要看看干扰源和被干扰对象之间的传递方式。

干扰的耦合方式，无非是通过导线、空间、公共线等等，细分下来，主要有以下几种：
（1）直接耦合：
这是最直接的方式，也是系统中存在最普遍的一种方式。

比如干扰信号通过电源线侵入系统。

对于这种形式，最有效的方法就是加入去耦电路。

从而很好的抑制。

（2）公共阻抗耦合：
这也是常见的耦合方式，这种形式经常发生在两个电路电流有共同通路的状况。

为了防止这种耦合，通常在电路设计上就要考虑。

使干扰源和被干扰对象间没有公共阻抗。

（3）电容耦合：
又称电场耦合或静电耦合。

是由于分布电容的存在而产生的耦合。

（4）电磁感应耦合：
又称磁场耦合。

是由于分布电磁感应而产生的耦合。

（5）漏电耦合：
这种耦合是纯电阻性的，在绝缘不好时就会发生。

按照传播途径将干扰分为两大类：传导干扰是通过导线，阻容，变压器等传播干扰，即“路”的干扰；另一种是辐射干扰，通过空间进行传播，即“场”的干扰。

细分又可分为以下五类：
传导干扰：干扰进入设备的途径是电气连线，是在一般电气系统最为普遍的干扰形式。

磁场耦合干扰：系统间通过磁场传递的干扰，就是电感耦合干扰。

其特点为：
1.通过磁场传播，与系统间的互感有关。

2.干扰磁场主要由干扰电流产生，与电流大小有关。

3.与干扰电流的频率有关。

电场耦合干扰：系统间通过电场耦合的干扰，因此也称为“电场耦合干扰”。

其特点为：
1.通过电场传播，与系统间分布电容有关。

2.干扰电场主要由干扰电压产生，与电压大小有关。

3.与干扰电压的频率有关。

4.与系统的对地阻抗有关。

磁场屏蔽：磁场屏蔽主要是依赖高导磁材料所具有的低磁阻，对磁通起着分路的作用，使得屏蔽体内部的磁场大大减弱。

电场屏蔽：利用处于零电位的金属体，对电场进行“阻隔”屏蔽。

为了保证屏蔽体的零电位，对付高频的电场耦合干扰，必须提高屏蔽体的导电性和完整性。

电磁场屏蔽：利用金属材料，对电磁波进行屏蔽，是依靠金属材料对电磁波的反射和吸收实现的。

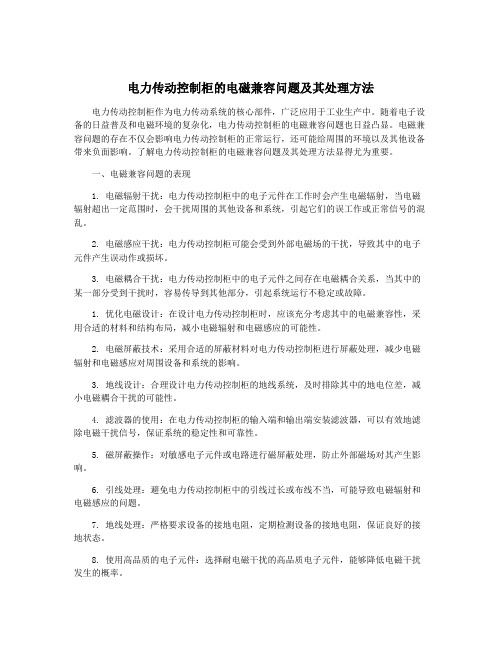

电力传动控制柜的电磁兼容问题及其处理方法电力传动控制柜作为电力传动系统的核心部件，广泛应用于工业生产中。

随着电子设备的日益普及和电磁环境的复杂化，电力传动控制柜的电磁兼容问题也日益凸显。

电磁兼容问题的存在不仅会影响电力传动控制柜的正常运行，还可能给周围的环境以及其他设备带来负面影响。

了解电力传动控制柜的电磁兼容问题及其处理方法显得尤为重要。

一、电磁兼容问题的表现1. 电磁辐射干扰：电力传动控制柜中的电子元件在工作时会产生电磁辐射，当电磁辐射超出一定范围时，会干扰周围的其他设备和系统，引起它们的误工作或正常信号的混乱。

2. 电磁感应干扰：电力传动控制柜可能会受到外部电磁场的干扰，导致其中的电子元件产生误动作或损坏。

3. 电磁耦合干扰：电力传动控制柜中的电子元件之间存在电磁耦合关系，当其中的某一部分受到干扰时，容易传导到其他部分，引起系统运行不稳定或故障。

1. 优化电磁设计：在设计电力传动控制柜时，应该充分考虑其中的电磁兼容性，采用合适的材料和结构布局，减小电磁辐射和电磁感应的可能性。

2. 电磁屏蔽技术：采用合适的屏蔽材料对电力传动控制柜进行屏蔽处理，减少电磁辐射和电磁感应对周围设备和系统的影响。

3. 地线设计：合理设计电力传动控制柜的地线系统，及时排除其中的地电位差，减小电磁耦合干扰的可能性。

4. 滤波器的使用：在电力传动控制柜的输入端和输出端安装滤波器，可以有效地滤除电磁干扰信号，保证系统的稳定性和可靠性。

5. 磁屏蔽操作：对敏感电子元件或电路进行磁屏蔽处理，防止外部磁场对其产生影响。

6. 引线处理：避免电力传动控制柜中的引线过长或布线不当，可能导致电磁辐射和电磁感应的问题。

7. 地线处理：严格要求设备的接地电阻，定期检测设备的接地电阻，保证良好的接地状态。

8. 使用高品质的电子元件：选择耐电磁干扰的高品质电子元件，能够降低电磁干扰发生的概率。

三、总结电力传动控制柜的电磁兼容问题是一个复杂的系统工程问题，需要全面的技术支持和专业的处理方法。

1、传导耦合导线经过有干扰的环境，即拾取干扰信号并经导线传导到电路而造成对电路的干扰，称为传导耦合，或者叫直接耦合。

在音频和低频的时候由于电源线、接地导体、电缆的屏蔽层呈现低阻抗，故电流注入这些导体时容易传播，当噪声传导到其他敏感电路的时候，就能产生干扰作用。

在高频的时候：导体的电感和电容将不容忽视，感抗随着频率的增加而增加，容抗随着频率的增加而减小。

jwL,1/jwC解决方法:防止导线的感应噪声，即采用适当的屏蔽和将导线分离，或者在骚扰进入明暗电路之前，用滤波的方法将其从导线中除去；2、共阻抗耦合当两个电路的电流经过一个公共阻抗时，一个电路的电流在该公共阻抗上形成的电压就会影响到另一个电路。

3、感应耦合a）电感应容性耦合干扰电路的端口电压会导致干扰回路中的电荷分布，这些电荷产生电场的一部分会被敏感电路拾取，当电场随时间变化，敏感回路中的时变感应电荷就会在回路中形成感应电流，这种叫做电感应容性耦合。

解决方法：减小敏感电路的电阻值，改变导线本身的方向性屏蔽或者分隔来实现。

b）磁感应耦合干扰回路中的电流产生的磁通密度的一部分会被其他回路拾取，当磁通密度随时间变化时就会在敏感回路中出现感应电压，这种回路之间的耦合叫做磁感应耦合。

主要形式：线圈和变压器耦合、平行双线间的耦合等。

铁心损耗常常使得变压器的作用类似于抑制高频干扰的低通滤波器。

平行线间的耦合是磁感应耦合的主要形式要想减少干扰，必须尽量减少两导线之间的互感。

4、辐射耦合辐射源向自由空间传播电磁波，感应电路的两根导线就像天线一样，接受电磁波，形成干扰耦合。

干扰源距离敏感电路比较近的时候，如果辐射源有低电压大电流，则磁场起主要作用；如果干扰源有高电压小电流，则电场起主要作用。

对于辐射形成的干扰，主要采用屏蔽技术来抑制干扰。

互感耦合电磁干扰的对消方法随着我国经济的快速发展，国家越来越重视现有的电磁干扰对消管理技术。

为了进一步提升原有的互感耦合电磁干扰的解决速度，必须要根据其实际情况将其检测方式进行创新，解决互感耦合的干扰问题，这样才能够促进整体的电池抗干扰性，促进电磁的对消干扰。

因此，必须要针对现阶段的互感耦合电磁干扰的对消方法进行简要分析，并提出合理化建议。

标签：互感耦合;电磁干扰;对消方法一、前言目前很多的电子设备都会因为高强度的电源线和信号线导致其电子设备必须要经常平行放置，一旦距离很近就会使得其电子设备的高次波的电流互感耦合方式，这样才能够使得整体的噪声的电压干扰减小，改善弱电设备的工作效果，这样才能减少设备的故障性，以及故障发生所导致的后果。

为了进一步的保证系统内部的设备正常干扰，必须要提高系统的电磁兼容性。

二、对消方法的互感耦合电磁干扰原理在社会发展中，必须要将整体的设施设备的抗干扰性提升，改善其抑制互感耦合电磁干扰的意义，但是由于其发展历史还较短，还是有较多的局限性和缺陷需要不断的改进和创新，这样才能更好的解决好高频条件下的互感耦合电磁干扰问题。

目前对于100kHz以下的互感耦合电磁干扰问题，其中用于屏蔽的电缆几户没有任何作用。

由于互感耦合电磁干扰对大功率干扰源系统可以加入较多的滤波器，只能使用信号频率较接近的方式，克服屏蔽技术与滤波技术相同的方式，保证技术的抗干性。

而目前英美等国家通常是利用电磁干扰对消方法，由于其技术发展历史较长，主要集中在辐射领域。

一般由于其在国内外已经有了比较成功的经验，必须要解决通信系统的耦合噪声问题，这样才能够利用对消方法抑制电磁干扰问题，这样才能够保证其逆变器的输出终端增加抗干扰，将其充分的应用于传统的传导电磁干扰中，提升其抗干扰性。

三、互感耦合电磁干扰对消方法的步骤互感耦合电磁干扰对消方法主要包括三个组成部分，可以在下文中充分体现：（一）干扰信号测量探头干扰信号测量系统在电源线上最主要就是应用新的电流信号来将电流转化成新的电压信号，这样可以使得带有积分环节的电流互感器进行线上的电流的测导，利用互感器的一侧将探头的线圈进行二次侧感性，逐步的利用其电流干扰信号将自制的探头应用其中。

电磁耦合原理及公式电磁耦合是指两个或多个电磁场通过其中一种方式进行相互作用或耦合的现象。

电磁耦合在许多领域中都有广泛的应用，如电磁感应、电磁波传播、电磁干扰等。

对于电磁耦合现象的研究，可以用一些数学公式来描述和解释。

在电磁耦合中，最常见的公式之一就是麦克斯韦方程组。

麦克斯韦方程组是描述电磁场变化规律的基本方程，可以用来解释电场和磁场之间的相互作用。

麦克斯韦方程组可以用下面的公式表示：-电场的高斯定律：∇·E=ρ/ε0-磁场的高斯定律：∇·B=0-电场的法拉第电磁感应定律：∇×E=-∂B/∂t-磁场的安培电流定律：∇×B=μ0j+μ0ε0∂E/∂t其中，E代表电场，B代表磁场，ρ代表电荷密度，ε0代表真空介电常数，j代表电流密度，t代表时间，∇表示梯度运算符。

除了麦克斯韦方程组，另一个重要的公式是电磁波的传播速度公式。

根据麦克斯韦方程组的推导，可以得到电磁波的传播速度公式为：v=1/√(μ0ε0)其中，v代表电磁波的传播速度，μ0代表真空磁导率。

除了以上的基本公式，还有一些与电磁耦合相关的衍生公式和计算方法。

例如，对于电磁感应现象，可以使用法拉第定律来计算产生的感应电动势：ε = -dΦ/dt其中，ε代表感应电动势，Φ代表磁通量，t代表时间。

对于电磁辐射和辐射场的计算，可以使用雷诺兹电磁辐射公式：P = (1/6πε0c^3)，d^3p/dt^3，^2其中，P代表辐射功率，ε0代表真空介电常数，c代表光速，p代表总电流源，t代表时间。

此外，电磁耦合还涉及到电磁波在媒介中的传播问题，可以使用麦克斯韦方程组在不同媒介中的形式以及边界条件来求解相应的电磁场分布。

总之，电磁耦合是电磁场相互作用或耦合的现象，可以通过一系列的数学公式和方程来描述和解释。

其中，麦克斯韦方程组是研究电磁耦合最重要的基本公式之一，还有一些衍生公式和计算方法可以用于特定的问题求解。
