心电图读图五步法，太实用了！干货满满，还不收藏？第一步观察P波判断心律P波代表心房除极波一、分析观察P波方向，通过观察P波，可以确认基本心率是窦性还是异位心律。
窦性心律心电图：P波在Ⅰ、Ⅱ、avF导联直立、avR导联倒置（P波方向的产生原因是心房在除极过程中所产生的心动力即心房综合向量指向左前下方，故电极位于心房右上方的avR导联所记录的P波是倒置，即除极方向指向的导联出现正向波，背向的导联出现负向波）。
若P波avR直立，Ⅰ、Ⅱ、avF倒置，称逆行P波，表示激动起自房室交界区。
心房、心室示意图二、分析观察P波时限正常﹤0.12s，形态直立圆凸。
（P波的前一半主要由右心房除极所产生，后一半主要由左心房除极所产生）1、若P波时间超过0.12秒，表示左心房肥大或房内传导阻滞。
1.1左心房肥大心电图①P波增宽≥0.12s,常出现在Ⅰ、Ⅱ、avL导联②呈双峰P波，且第二峰＞第一峰，峰距≥0.04s③PtfV1≤-0.04mm.s三、观察分析P波振幅：正常＜0.25mv(肢体导联)1、若P波振幅＞0.25mv,表示右心房肥大。
右心房肥大心电图：P波高而尖，振幅≥0.25mv,常出现在Ⅰ、Ⅱ、avF导联又称肺型P波，常见肺心病。
四、分析观察P-R间期P-R间期表示心房除极开始至心室除极开始，正常成人为0.12-0.20s。
若大于0.20s,表示I度房室传导阻滞（简称ⅠAVB）。
1、Ⅰ度房室传导阻滞心电图：P-R间期＞0.20s（或P-R间期＞相应心率最高值）。
（房室传导阻滞是由于房室交界区不应期延长，引起心房和心室间传导延缓或阻断，简称AVB。
根据传导阻滞程度可分为Ⅰ、Ⅱ、Ⅲ度，Ⅰ度、Ⅱ度称不完全性阻滞，Ⅲ度称完全性阻滞。
房室传导阻滞临床甚为常见，常见原因有心肌炎、心肌病、冠心病、洋地黄中毒及迷走神经兴奋性增高。
）2、P-R间期＜0.12s，可见于预激综合征。
预激综合征是由于先天或后天原因引起的房室间出现附加通路，使窦房结的激动快速下传激动心室的一部分，并使之预先激动，故名预激综合征。
心房纤颤公主岭市中心医院内三科盛香艳AF是一种十分常见的心律失常，仅次于慢性心律失常和早搏，而居第3位，这种房性心律失常对患者造成很多危害。
因此对我们临床医生来说，正确地诊断和治疗房颤非常重要。
一、发病机制1、心脏协调中心失常学说，最初认为心脏各部协调一致的活动依赖于间隔协调中心的控制。
Koonecker依据此学说用穿刺间隔的方法破坏协调中心制造房颤的模型，但Porrer与Menillion观察到与心脏间隔分离开来的心肌既可颤动也可自发复律。
——故不支持协调中心失常单说。
2、单中心和多中心异位冲动学说支持此学说的证据有：○1某些af继发于房早、房速。
○2af常见于洋地黄中毒，甲亢、肺部疾病，交感N↑，发热等。
○3af常见于心房肌受牵拉，细胞内钙超载和心力衰竭等易于诱发房颤的条件。
○4局部注射乌更碱可产生房颤，但消融后可消除af。
○5单一点快速心房起搏，使心房组织不能保持1：1夺获，可模拟出房颤的心电。
○6用计算机等时标测技术研究af有时可见af激动顺序局灶激动模式。
3、多折反学说Af发生和维持的电生理基础是有效不应期缩短。
心房超速起搏表明，心房肌波长在9.7～12.3cm—超速起搏骤停出现2～3个连发性早搏；心房波长在7.8～9.7cm者超速起搏诱发房扑反应；心房波长＜7.8cm，超速起搏才能诱发af，可见短波长才能在心房内建立子波拆反，此与af心房肌有效不定期缩短相一致。
心房内有4～6个以上的子波折返才表现出af—心房越大越容易af。
Ⅲ类抗心律失常药，延长有效不应期。
治疗afIC类抗心律失常药，减慢房内传导，延长折反波长4、af的心房肌重构，所谓的电重构即在快速心率或其他病理条件影响下，发生电生理特性的改变。
Af时心房肌有效不应期的缩短，即是电重构的基本表现。
给狗心房 800次/min 30min 就可产生af叶持续时间越长，招致af、引起af、越不容易复律。
5、自主N介导的af，心肌电活动的稳定性在于迷走N与交感N活动的平衡。

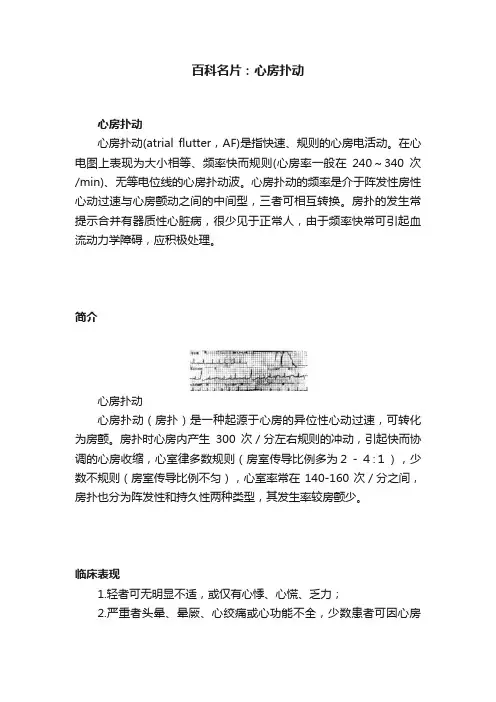

百科名片：心房扑动心房扑动心房扑动(atrial flutter，AF)是指快速、规则的心房电活动。
在心电图上表现为大小相等、频率快而规则(心房率一般在240～340次/min)、无等电位线的心房扑动波。
心房扑动的频率是介于阵发性房性心动过速与心房颤动之间的中间型，三者可相互转换。
房扑的发生常提示合并有器质性心脏病，很少见于正常人，由于频率快常可引起血流动力学障碍，应积极处理。
简介心房扑动心房扑动（房扑）是一种起源于心房的异位性心动过速，可转化为房颤。
房扑时心房内产生300次／分左右规则的冲动，引起快而协调的心房收缩，心室律多数规则（房室传导比例多为２－４:１），少数不规则（房室传导比例不匀），心室率常在140-160次／分之间，房扑也分为阵发性和持久性两种类型，其发生率较房颤少。
临床表现1.轻者可无明显不适，或仅有心悸、心慌、乏力；2.严重者头晕、晕厥、心绞痛或心功能不全，少数患者可因心房内血栓形成脱落而引起脑栓塞，3.心室律规则，140-160次／分左右，伴不规则房室传导阻滞时，心室率可较慢，且不规则；4.有时心室率可因房室传导比例的转变而突然自动成倍增减，按摩颈动脉窦或压迫眼球可使心室率减慢或突然减半，解除压迫后又即回复到原有心率水平，部分可听到心房收缩音。
心房扑动房扑往往有不稳定的趋向，可恢复窦性心律或进展为心房颤动，但亦可持续数月或数年。
房扑时心房收缩功能仍得以保存，栓塞发生率较心房颤动为低。
按摩颈动脉窦能突然减慢房扑的心室率，停止按摩后又恢复至原先心室率水平。
令病人运动，应用增加交感神经张力或降低副交感神经张力的方法，均通过改善房室传导，使房扑的心室率明显加速。
心房扑动的心室率不快者，病人全不觉察。
房扑伴有极快的心室率，可诱发心绞痛与充血性心力衰竭。
体格检查可见快速的颈静脉扑动。
当房室传导比率发生变动时，第一心音强度亦随之变化。
有时能听到心房音。
心电图特征心房扑动①心房活动呈现规律的锯齿状扑动波，扑动波之间的等电线消失，在Ⅱ、Ⅲ、avF或Vl导联最为明显，常呈倒置。
（六）心房颤动、心房扑动1 心房颤动心房颤动（atrial fibrillation;Af）。
又称心房纤颤，简称房颤。
属常见的快速房性心律失常，是慢性心律失常中最常见而又具有严重危害的异位心律。
房颤的危害：1）不论是持续性或是阵发性房颤，由于心房搏动与心室搏动不同步及心室搏动极不规则，给患者带来极大不适，表现为心慌、乏力。
2）房颤时心房丧失泵血作用，可以降低排血量的至少15%以上（一般30%）。
这也是引起乏力的主要原因！3）心房不规则收缩，收缩力降低，排空不彻底，残留血量大，容易生成附壁血栓。
这就有随时血栓脱落危险，产生体循环的血栓栓塞，引起的并发症比无房颤高5-15倍。
而体循环栓塞以脑栓塞为主，造成较高的致残率。
潜在的血栓栓塞，血栓脱落引起脑栓塞为主，还有急性心肌梗死、肺梗塞等！4）极速型房颤（指平均心室率大于180次/分者）有可能诱发室颤。
房颤绝大多数见于器质性心脏病，依次为风心病、冠心病、高心病、肺心病及甲亢等疾病，仅有5%的特发性房颤临床检查无器质性心脏病证据。
心房颤动发生机理：尚未完全明了。
以前有4种学说：①环行运动学说。
②多发性折返学说。
③单源快速激动学说。
④多源快速激动学说。
目前认为多个折返回路（核心折返与随意折返）、快速兴奋灶是主要的机制。
此外最新的肺静脉学说---诱发肌袖性的房性心动过速及心房颤动，射频消融成功得到证实。
房颤的心电图表现：1）P波消失，代之以一系列大小不同、形态各异，间隔不均齐的f波，频率为350～600次/分。
在V1导联最为清楚，其次是II、III、aVF导联。
也可以描述成形态、波幅、时距三不等的，波间无等电位线的”f”波2）QRS波群为室上性，但形态可略有变异，心室率多大于80次/分。
形态可略有变异---有的书本描述成电压变异较大！即电压高矮差别较大！3）R-R间期绝对不规则。
但心率过快，R-R差别程度可以不大，f波也可以不清晰。
一些“老房颤”患者，长时间心房颤动，心房缺血，心房肌纤维化，心肌除极是产生的电动力极小，f波很小。
（六）心房颤动、心房扑动1心房颤动心房颤动（atrial fibrillation;Af）。
又称心房纤颤，简称房颤。
属常见的快速房性心律失常，是慢性心律失常中最常见而又具有严重危害的异位心律。
房颤的危害：1）不论是持续性或是阵发性房颤，由于心房搏动与心室搏动不同步及心室搏动极不规则，给患者带来极大不适，表现为心慌、乏力。
2）房颤时心房丧失泵血作用，可以降低排血量的至少15%以上（一般30%）。
这也是引起乏力的主要原因！3）心房不规则收缩，收缩力降低，排空不彻底，残留血量大，容易生成附壁血栓。
这就有随时血栓脱落危险，产生体循环的血栓栓塞，引起的并发症比无房颤高5-15倍。
而体循环栓塞以脑栓塞为主，造成较高的致残率。
潜在的血栓栓塞，血栓脱落引起脑栓塞为主，还有急性心肌梗死、肺梗塞等！4）极速型房颤（指平均心室率大于180次/分者）有可能诱发室颤。
房颤绝大多数见于器质性心脏病，依次为风心病、冠心病、高心病、肺心病及甲亢等疾病，仅有5%的特发性房颤临床检查无器质性心脏病证据。
心房颤动发生机理：尚未完全明了。
以前有4种学说：①环行运动学说。
②多发性折返学说。
③单源快速激动学说。
④多源快速激动学说。
目前认为多个折返回路（核心折返与随意折返）、快速兴奋灶是主要的机制。
此外最新的肺静脉学说---诱发肌袖性的房性心动过速及心房颤动，射频消融成功得到证实。
房颤的心电图表现：1）P波消失，代之以一系列大小不同、形态各异，间隔不均齐的f波，频率为350～600次/分。
在V1导联最为清楚，其次是II、III、aVF导联。
也可以描述成形态、波幅、时距三不等的，波间无等电位线的”f”波2）QRS波群为室上性，但形态可略有变异，心室率多大于80次/分。
形态可略有变异---有的书本描述成电压变异较大！即电压高矮差别较大！3）R-R间期绝对不规则。
但心率过快，R-R差别程度可以不大，f波也可以不清晰。
一些“老房颤”患者，长时间心房颤动，心房缺血，心房肌纤维化，心肌除极是产生的电动力极小，f波很小。
心房扑动的心电图特征及临床意义心房扑动是介于房性心动过速与心房颤动之间的快速规则的房性心律失常，动态心电图上表现为P波消失，代之以快速而规则的心房扑动的F波，F波频率250～350次/min。
F波通常按一定比例下传心室，房室传导比例固定时，R-R间期匀齐，房室传导比例不固定者，R-R间期不规则。
它比心房颤动少见，两者的发生率1：(15～20)。
1 心电图特征1.1 典型心房扑动典型心房扑动包括逆钟向心房扑动和顺钟向心房扑动两种类型。
1.1.1 逆钟向心房扑动逆钟向心房扑动常见，心电图F波明显，射频消融术成功率高。
(1)F波P波消失，代之以一系列波形相同、波幅相等、间期匀齐、波间无等电位线、呈三角形的锯齿状F波。
F波频率在250～350次/min，多数在300次/min左右。
同一时间内记录的心电图显示F波频率快速匀齐，但在不同时间记录的F波频率可有明显变化，应用奎尼丁治疗后，F波变得宽大，其频率可慢至180次/min左右。
Ⅱ导联、Ⅲ导联、aVF导联、V3导联～V6导联F波倒置。
V1导联F波倒置。
(2)F-R间期①F-R间期固定，房室传导比例固定。
房室传导比例不固定者，F-R间期可以固定，也可不固定。
F-R间期通常比窦性心律时的P-R间期长。
②F-R间期不固定a.隐匿性传导与迷走神经张力变化：与F-R有关系，F-R间期有长有短，常出现被跳越的F波。
b.文氏型房室传导：分为干扰性文氏现象与阻滞性文氏现象。
c.干扰性房室脱节：心房扑动与阵发性交界性心动过速或室性心动过速并存。
形成干扰性房室脱节。
d.阻滞性房室脱节：心房扑动合并高度房室阻滞或完全房室阻滞伴交界性心律、室性心律或心室起搏心律。
(3)QRS波群①QRS波形、时间与窦性相同。
②部分QRS-T波群伴时相性室内差异传导或束支的蝉联现象。
③合并束支传导阻滞及其分支阻滞。
④伴完全性或不完全性心室预激综波。
(4)心室率心室率多在60～150次/min，活动或白天清醒状态，多为2：1或3：1下传心室，1：1下传时，心室率快速，夜间睡眠或白天卧床休息时，房室传导比例增大，转变为(3：1)～(6：1)不等，甚至更多的F波因干扰，隐匿房室传导或合并房室传导阻滞未能下传心室。
【临床实用心电图入门】第二十六讲：心房扑动薛松维《执业助理医师（全科）进修教育讲座》编者按：为了帮助基层医生学习心电图基本知识，掌握看图诊病的基本技能，从这一期开始，本刊在《执业助理医师（全科）进修教育讲座》栏目开设了《临床实用心电图入门》，系列连载。
与以往的心电图教材不同的是，本讲座以基层内科医生和全科医生为对象，更多地强调从临床的视角来看心电图，突出实用性，尽量做到深入浅出，每一讲一个主题，从实例引出概念，临床用得上的多讲，不实用的少讲或不讲。
我们希望通过本讲座使更多的基层医生能够学懂、看懂心电图，并能运用于临床工作中，同时欢迎读者随时将你们的意见、要求和问题告诉我们。
一、心房扑动概述心动过速频率的增加可分以下几个层次：一是频率在每分钟100次-150次多为窦性心动过速，二是频率在每分钟150次 -240次多为阵发性心动过速，三是频率在每分钟240次-350次多为扑动性心动过速，四是频率在每分钟350次-600次多为颤动性心动过速。
这里除窦性心动过速外多数为主动性异位性异位心律失常。
扑动与颤动根据异位节律的起源部位又可分为心房性和心室性扑动与颤动。
另外，扑动又称震动，特点是快而均齐的搏动；颤动又称纤颤，特点是更快而不齐的搏动。
心房扑动（Atrial Flutter）简称房扑（AFL），又称心房震动，指心房快速而规则的电活动，其频率超出阵发性房性心动过速范围，常在每分钟240次-350次。
心房扑动较心房颤动相对少见，两者发病率之比约为1:15至1:20。
心房扑动多呈阵发性，通常持续数秒、数分或数小时，偶尔可达数日，一般能自动转复为窦性心律。
心房扑动持续时间长则多数转为心房颤动，但也罕见慢性持续性心房扑动者。
心房扑动常常是多发多源性房性早搏、紊乱性房性心律、阵发性房性心动过速等房性心律失常现象最终蜕变为心房颤动的中间过度阶段。
心房扑动的电生理机制，首先是心房内折返性激动形成的母环与子环的关系（见图26-1），通常发生在右心房，激动围绕上腔静脉入口与下腔静脉入口之间形成的大折返（母环），在折返途中发出快速而有规律的小折返（子环），子环在心电图上产生的具有特征性图形就叫房扑波，即大小相等、形态相同的大F波。
