1:5000激电中梯剖面测量1:5000激电中梯剖面测量采用长导线，针对重要异常带、矿化带进行，为寻找隐伏矿提供依据。
1、1:5000剖面敷设剖面端点用全站仪或GPS RTK布设，用木桩标记；测点采用GPS RTK分段控制、罗盘定向、测绳量距布设，用带有编号的红布标记。
质量检查按“一同三不同”的原则进行，检查点在空间上、时间上大致均匀，总检查量不低于5%，精度要求达到“B级”精度要求，即在相应比例尺图上平面点位限差＜±2.5mm，点位中误差不超过12.5m；相邻点距误差限差10%，均方相对误差不超过5%。
2、野外工作方法激电剖面法采用中间梯度装置，AB＝1200米，MN=40米，点距=20米。
采用时间域激电测量，正反向标准直流脉冲供电，脉冲宽度2秒。
以上参数可根据野外实际情况，通过现场试验进行适当调整。
激电观测参数为一次电位Vp、供电电流强度I及视充电率Ms，计算视电阻率ρs。
观测时，测量电极MN在供电电极AB的2/3区间移动，旁线距小于AB/5。
全区装置大小、观测参数设置应保持一致。
一条剖面不能在一个供电装置内完成时，每个装置接头处应有三个以上的重复观测点。
供电电流应使二次电位观测值大于最小可靠值，一般应使一次电位观测的观测值绝大部分在30mV以上。
野外要经常检查仪器、导线的漏电情况，对突变点、异常点应进行重复观测和加密观测，确保观测数据可靠。
3、电性参数测定电性参数测定主要采用露头法测定，有条件时，应采集一定的岩矿石标本，用标本法测定，并分别统计。
每类岩（矿）石标本不少于30块，参数测定的质量评定应以采用某一种岩性测定的全部标本检查结果来衡量，即用基本观测统计出来的常见值与检查观测结果统计出来的常见值相对误差不得超过20%。
4、质量标准视电阻率观测精度（＜±7％），视充电率观测精度（＜±12％），达到B 级精度；电性参数总平均相对误差≤±20%。
5、执行标准《时间域激发极化法技术规定》（DZ/T 0070－93）；《物化探工程测量规范》（DZ/T0153—95）。

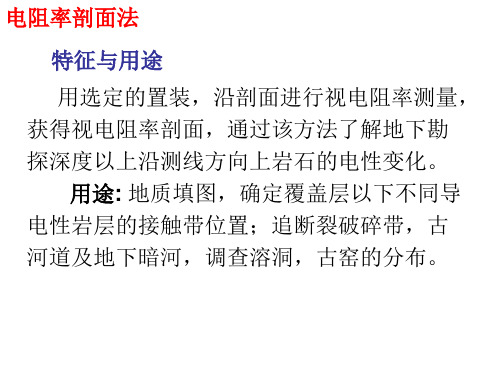

3-2 电剖面法电剖面法是探测地下同一深度范围内导电性有差异的地质体沿着剖面方向的分布情况的方法。
在电剖面法工作中，一般采用不变的电极距并使整个装置沿着剖面方向移动，逐点观测△V MN和I AB，求出视电阻率ρs值。
然后以测点为横坐标，ρs为纵坐标，作出ρs剖面图。
由于电极距固定不变，勘探深度就基本上不变，因而ρs剖面图可以把地下某一深度以上不同电阻率的地质体沿剖面方向的分布情况反映出来。
电剖面法根据供电电极A、B和测量电极M、N的排列方式不同又有一系列的变种。
目前常用的有“联合剖面法”，“对称剖面法”和“中间梯度法”。
一、联合剖面法联合剖面法是两个三极排列AMN∞和∞MNB的联合。
所谓三极列是指供电电极之一位于无穷远的排列。
如图3-7所示，采用联合剖面装置时，可以用A电极，也可以用B电极供电，而A和B有一个共同的无穷远电极C。
也就是当A或B供电时，供电回路中另一电极C 位于无穷远。
如果以O表示测量电极M和N的中点，则在联合剖面装置时，四个电极A、M、N、和B位于同一直线上，（这条直线就是测线），且AO=BO。
无穷远电极C一般敷设在测线的中垂测线上，与侧线之间的距离大于AO的五倍（CO>5·AO）。
工作中将AMNB四个电极沿测线一起转动，并保持各电极间距离不变，中点O就作为测点的位置。
在每个测点上分别测出AMN∞排列和∞MNB排列的△V MN和I，并按（3-10）式求得两个视电阻率值：△V AρA S=K A (AMN∞装置) I△V BρB S= K B （∞MNB装置）Ir AM·r ANK A = K B=2πr MN因此，联合剖面法的剖面图上有两条视电阻率曲线ρA S和ρB S。
（一）联合剖面法ρs曲线分析联合剖面法主要用于寻找陡倾的层状或脉状低电阻矿体或断裂破碎带。
这些地质体可以近似地看作是薄板状良导体，因此在这里主要分析反映良导体薄板的联合剖面ρs曲线的特点。
物探激电中梯测量技术说明根据地质或化探成果确定的成矿有利部位开展电法测量工作。
根据本区地形、地质特点及工作目的，本次电法工作采用激电中梯剖面测量，测量参数为视极化率ηs和视电阻率ρs，对于具有找矿意义的激电异常，选择综合剖面或激电测深工作。
激电剖面测量也采用大功率短导线中梯装置，激电测深采用对称四极装置测量，主要用于有意义的物探异常和重要矿点的检查评价。
要求工作细致，完整地测量出剖面的异常形态，并能突出异常，以便深入研究。
因此其装置大小和技术参数不一定与面积观测相同。
要求在检查的异常（或矿点）中心，首先进行激电测深工作（沿剖面拉线），根据测深结果，确定最佳供电极距。
为突出异常应加长供电周期。
1、激电中梯测量技术要求及指标（1）技术要求激电测量技术要求严格按照国家地矿行业《时间域激发极化法技术规程（DZ/T0070-93）》之有关技术标准进行。
激电中梯剖面测量采用大功率短导线中梯装置，AB极距≥2000米、MN=40～80米，观测段AB2/3，供电系统采用发电机输出220V～240V交流电，经整流变压后输出，供电常数为：供电周期32S，延迟时间200mS，取样宽度40mS，叠加次数为1～2。
接收激电仪，接收正反向二次场信号直读ηs及V1，控制站观测每次工作的供电电流I，室内计算各物理点视电阻率ρs。
测网布设：测线方向应尽量与化探异常或矿化蚀变带走向垂直（或大于60°）。
工作中应尽量采取措施，改善接地条件.例如，采用铁电极作为供电电极，提前2-4小时，浇上含洗衣粉的盐水，以保证接触良好。
加大供电电流，以取得准确可靠的原始数据，观测中对一次电位小于5mv 的测点要求重复观测，两次观测结果相对误差应小于10%，对畸变点、异常点也应重复观测。
每个排列观测开始之前应进行漏电检查，要求导线与地之间的绝缘电阻大于2M Ω/km 。
阴雨天和地面潮湿地段也应对MN 线路进行漏电检查。
供电导线绝缘电阻应大于30M Ω；供电电极采用铁电极。
