1:5000激电中梯剖面测量1:5000激电中梯剖面测量采用长导线，针对重要异常带、矿化带进行，为寻找隐伏矿提供依据。
1、1:5000剖面敷设剖面端点用全站仪或GPS RTK布设，用木桩标记；测点采用GPS RTK分段控制、罗盘定向、测绳量距布设，用带有编号的红布标记。
质量检查按“一同三不同”的原则进行，检查点在空间上、时间上大致均匀，总检查量不低于5%，精度要求达到“B级”精度要求，即在相应比例尺图上平面点位限差＜±2.5mm，点位中误差不超过12.5m；相邻点距误差限差10%，均方相对误差不超过5%。
2、野外工作方法激电剖面法采用中间梯度装置，AB＝1200米，MN=40米，点距=20米。
采用时间域激电测量，正反向标准直流脉冲供电，脉冲宽度2秒。
以上参数可根据野外实际情况，通过现场试验进行适当调整。
激电观测参数为一次电位Vp、供电电流强度I及视充电率Ms，计算视电阻率ρs。
观测时，测量电极MN在供电电极AB的2/3区间移动，旁线距小于AB/5。
全区装置大小、观测参数设置应保持一致。
一条剖面不能在一个供电装置内完成时，每个装置接头处应有三个以上的重复观测点。
供电电流应使二次电位观测值大于最小可靠值，一般应使一次电位观测的观测值绝大部分在30mV以上。
野外要经常检查仪器、导线的漏电情况，对突变点、异常点应进行重复观测和加密观测，确保观测数据可靠。
3、电性参数测定电性参数测定主要采用露头法测定，有条件时，应采集一定的岩矿石标本，用标本法测定，并分别统计。
每类岩（矿）石标本不少于30块，参数测定的质量评定应以采用某一种岩性测定的全部标本检查结果来衡量，即用基本观测统计出来的常见值与检查观测结果统计出来的常见值相对误差不得超过20%。
4、质量标准视电阻率观测精度（＜±7％），视充电率观测精度（＜±12％），达到B 级精度；电性参数总平均相对误差≤±20%。
5、执行标准《时间域激发极化法技术规定》（DZ/T 0070－93）；《物化探工程测量规范》（DZ/T0153—95）。
，R=UI ,则为同步变化，不受电流大小影响7.在可控源电磁测深中，反映物性的电磁参数主要是哪个？（B）A. 直立的低阻矿体B. 直立的高阻矿体C. 处于山谷的低阻矿体D. 水平的高阻矿体19. MT中浅部电性不均体主要影响哪个量的测量：(A)A.电场振幅B.电场相位C.磁场振幅D.磁场相位20. 下列条件中，对岩矿石电阻率无影响的是（B）A 岩矿石结构与岩矿石成分B测量装置 C 温度 D 岩矿石的孔隙度21.下列哪些情况可视为远区工作的有（D）A.观测场为平面波B.发收距大于趋肤深度C.CSAMT工作法D.MT工作法22. 下列地球物理勘探方法中，属于电磁法勘探的是（D）A.充电法B.频率测深法C.激发激化法D.对称四极测深法23. 下列条件中，对岩矿石电阻率无影响的是（B）A 岩矿石结构与岩矿石成分B测量装置 C 温度 D 岩矿石的孔隙度三、填空题1.在电法勘探中已被利用的岩（矿）石的电学性质有岩（矿）石的电阻率，极化率，介电性以及介电常数。
2. 目前用于煤田的勘探方法主要包括MT、 AMT、CSAMT以及TEM等3.电法勘探按观测的场所分海洋电法、地面电法、航空电法、以及井下电法。
4.大地电磁测深曲线中，高视电阻率对应低相位。
5.中间梯度法理论上在寻找直立的高阻体和水平的低阻体能产生明显的异常。
6.作为边界条件，在两种岩石分界面上，连续的参数有电流密度的法向分量及电场的法向分量。
7. 自然电场法的测量方式有电位梯度测量、电位观测法以及追索等位线。
四、简答题1、瞬变电磁勘探存在一个最小勘探深度，即盲区，为什么？因为无论是发送线圈还是接收线圈，自身有一个过渡过程，在激励关断瞬间，接收线圈接收到的信号既有地下电磁感应信号，又有线圈本身的自感及发送线圈的自感信号，在早期，自感信号大于感应信号。
第 4 页共6 页这个点采集时间需要1/0.0001，也就是10000s，但是半分钟不可能得到如此低频的数据；2.“通过软件直接反演电道磁道数据而无需阻抗数据”不合理，对于人工源，我们是可以知道频谱的，但是对于天然源，我们是无法知晓的，因此天然源只能反应阻抗差，不能直接反演电道磁道数据。
电法勘探资料处理与解释复习资料1.电剖面/电测深定性分析方法：定性分析是在资料的预处理和分析的基础上进行的，其主要任务是初步解释引起各个异常的地质原因。
对有意义的异常体还应该确定大致的形状，走向，倾向，分布范围，埋深等，并绘出相应的定性的解释图件。
（1）电剖面的定性分析方法：首先根据给定的资料，结合地质和其他的物探资料，进行分析，期间要注意地形影响及地表不均匀体的影响。
根据异常性质经验进行引起异常的地质原因进行初步判断——断层破碎带，低阻矿脉：引起低阻条带异常及低阻正交点——高低阻岩层接触界线：引起阶梯状条带状异常——高阻岩脉岩墙：引起高阻条带异常——局部不均匀体：引起局部高阻或低阻异常对于局部存在的高阻或者低阻体，可以根据低阻吸引电流，高阻排斥电流的方法留确定局部的视电阻率异常为高阻还是低阻。
电剖面法方法很多这我们就讨论利用联合剖面法来进行定性分析根据联合剖面法的不同极距可以判断地下异常体的倾向，利用联合剖面法的视电阻率曲线初步确定异常体中心埋深等等（2）电测深的定性分析方法：目的：通过定性解释可以了解工作的区的地电断层的类型及变化情况。
单独一条电测深曲线的解释：①电性层的数目；②各层电阻率的相对大小；③估计第一层和底层的电阻率值。
最主要是确定电阻率测深曲线的类型。
2.视电阻率等值线断面图定性分析方法：这道题要根据具体的题目具体分析，例题在复习资料上有。
3.曲线类型图分析方法：曲线类型，二层情况：（1）D型曲线，p1>p2电阻率下降，基底为低阻（2）G型曲线，p1<p2电阻率升高，基底为高阻三层情况：（1）A型曲线，p1<p2<p3电阻率递增（2）K型曲线，p1<p2>p3中间层电阻率高（3）H型曲线，p1>p2<p3中间层电阻率低（4）Q型曲线，p1>p2>p3电阻率递减多层情况这就不讨论可以根据三层的曲线进行推导4.一维直流电测深的正演方法原理、正演程序流程：一．正演原理（1）电阻率测深法原理电阻率测深法简称电测深，是用来探明水平层状(或近水平层状)岩石在地下分布情况的一组 电阻率法变种。
实验五电法勘探实验（对称四极剖面法）、实验原理电剖面法是用以研究地电断面横向电性变化的一类方法。
一般采用固定的电极距并使电极装置沿剖面移动，在各个测点观测电位差和电流强度，计算视电阻率值，这样便可得到在一定深度范围内视电阻率沿剖面的变化。
电剖面法的装置形式一般有：二极装置、三极装置、联合剖面装置、对称四极装置、偶极装置、中间梯度装置等。
电剖面法常用剖面图和平面剖面图对所测断面进行定性解释。
如上图为对称四极装置：AM = NB，取MN的中点0为测量记录点，装置视电阻率为:、AB U MN：sK AB ；二其中，装置系数K AB为:如果AM = MN = NB，则装置称为Wenner装置。
对称四极装置布极特点：对称四极剖面法的供电电极距，主要是根据工作地区基岩顶板的平均埋藏深度或疏松覆盖层的平均厚度来确定。
为了在同一条剖面上研究两种不同深度上的电性特征，通常采用两种供电电极距（A I B I和A2B2 ）。
A2A1MNB1B2 （所谓"复合对称四极剖面法”）的电极距与覆盖层的平均厚度（H ）关系如下：AB“ =(2~4)H 虽=(6~10)H而测量电极距MN应满足MN AB3本次实验仅使用对称四极装置，不涉及复合对称四极装置。
对称四极装置通常用于了解基岩起伏，不同岩性接触面和古河道等。
基特点是曲线形态简单、易识别、异常幅度小，受表土不均匀和地形影响小、效率高。
二、实验目的1•了解对称四极装置的原理；2•了解对称四极装置的工作布置及观测方法；3. 了解对称四级装置在高阻体和低阻体上的视电阻率异常特征。
三、实验仪器DZD —6多功能直流电测系统。
DZD —6多功能直流电测系统由DZD —6主机、供电电极、测量电极、直流电源、传导导线和导线线架等组成。
四、实验步骤1. 在工区布设测线在工区布设测线，原则：由南向北、由西向东测线号与测点号依次增大。
使用皮尺标注供电电极、测量电极以及记录点的坐标。
2. 连接仪器、根据工作布置选定极距，计算装置系数将主机、供电电极、测量电极、直流电源、传导导线按正确的方式一一连接起来；在第一个测量记录点处正确的布置供电电极AB 和测量电极MN ；计算装置系数。
3-2 电剖面法电剖面法是探测地下同一深度范围内导电性有差异的地质体沿着剖面方向的分布情况的方法。
在电剖面法工作中，一般采用不变的电极距并使整个装置沿着剖面方向移动，逐点观测△V MN和I AB，求出视电阻率ρs值。
然后以测点为横坐标，ρs为纵坐标，作出ρs剖面图。
由于电极距固定不变，勘探深度就基本上不变，因而ρs剖面图可以把地下某一深度以上不同电阻率的地质体沿剖面方向的分布情况反映出来。
电剖面法根据供电电极A、B和测量电极M、N的排列方式不同又有一系列的变种。
目前常用的有“联合剖面法”，“对称剖面法”和“中间梯度法”。
一、联合剖面法联合剖面法是两个三极排列AMN∞和∞MNB的联合。
所谓三极列是指供电电极之一位于无穷远的排列。
如图3-7所示，采用联合剖面装置时，可以用A电极，也可以用B电极供电，而A和B有一个共同的无穷远电极C。
也就是当A或B供电时，供电回路中另一电极C 位于无穷远。
如果以O表示测量电极M和N的中点，则在联合剖面装置时，四个电极A、M、N、和B位于同一直线上，（这条直线就是测线），且AO=BO。
无穷远电极C一般敷设在测线的中垂测线上，与侧线之间的距离大于AO的五倍（CO>5·AO）。
工作中将AMNB四个电极沿测线一起转动，并保持各电极间距离不变，中点O就作为测点的位置。
在每个测点上分别测出AMN∞排列和∞MNB排列的△V MN和I，并按（3-10）式求得两个视电阻率值：△V AρA S=K A (AMN∞装置) I△V BρB S= K B （∞MNB装置）Ir AM·r ANK A = K B=2πr MN因此，联合剖面法的剖面图上有两条视电阻率曲线ρA S和ρB S。
（一）联合剖面法ρs曲线分析联合剖面法主要用于寻找陡倾的层状或脉状低电阻矿体或断裂破碎带。
这些地质体可以近似地看作是薄板状良导体，因此在这里主要分析反映良导体薄板的联合剖面ρs曲线的特点。

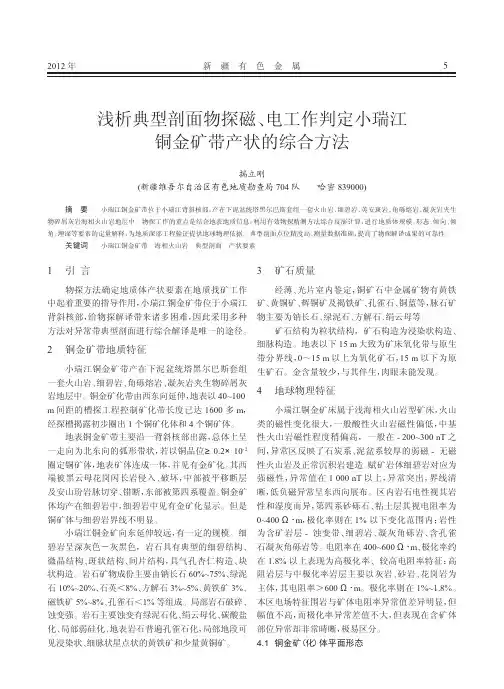

2012年新疆有色金属浅析典型剖面物探磁、电工作判定小瑞江铜金矿带产状的综合方法揣立刚(新疆维吾尔自治区有色地质勘查局704队哈密839000)摘要小瑞江铜金矿带位于小瑞江背斜核部，产在下泥盆统塔黑尔巴斯套组一套火山岩、细碧岩、英安斑岩、角砾熔岩、凝灰岩夹生物碎屑灰岩海相火山岩地层中。
物探工作的重点是结合地表地质信息，利用有效物探精测方法综合反演计算，进行地质体规模、形态、倾向、倾角、埋深等要素的定量解释，为地质深部工程验证提供地球物理依据。
典型剖面点位精度高、测量数据准确，提高了物探解译成果的可靠性。
关键词小瑞江铜金矿带海相火山岩典型剖面产状要素1引言物探方法确定地质体产状要素在地质找矿工作中起着重要的指导作用，小瑞江铜金矿带位于小瑞江背斜核部，给物探解译带来诸多困难，因此采用多种方法对异常带典型剖面进行综合解译是唯一的途径。
2铜金矿带地质特征小瑞江铜金矿带产在下泥盆统塔黑尔巴斯套组一套火山岩、细碧岩、角砾熔岩、凝灰岩夹生物碎屑灰岩地层中。
铜金矿化带由西东向延伸，地表以40~100 m间距的槽探工程控制矿化带长度已达1600多m，经探槽揭露初步圈出1个铜矿化体和4个铜矿体。
地表铜金矿带主要沿一背斜核部出露，总体上呈一走向为北东向的弧形带状，若以铜品位≥0.2×10-2圈定铜矿体，地表矿体连成一体，并见有金矿化。
其西端被黑云母花岗闪长岩侵入、破坏，中部被平移断层及安山玢岩脉切穿、错断，东部被第四系覆盖。
铜金矿体均产在细碧岩中，细碧岩中见有金矿化显示。
但是铜矿体与细碧岩界线不明显。
小瑞江铜金矿向东延伸较远，有一定的规模。
细碧岩呈深灰色－灰黑色，岩石具有典型的细碧结构、微晶结构、斑状结构、间片结构，具气孔杏仁构造、块状构造。
岩石矿物成份主要由钠长石60%~75%、绿泥石10%~20%、石英＜8%、方解石3%~5%、黄铁矿3%、磁铁矿5%~8%、孔雀石＜1%等组成。
局部岩石破碎、蚀变强。
岩石主要蚀变有绿泥石化、绢云母化、碳酸盐化、局部弱硅化、地表岩石普遍孔雀石化，局部地段可见浸染状、细脉状星点状的黄铁矿和少量黄铜矿。
物探激电中梯测量技术说明根据地质或化探成果确定的成矿有利部位开展电法测量工作。
根据本区地形、地质特点及工作目的，本次电法工作采用激电中梯剖面测量，测量参数为视极化率ηs和视电阻率ρs，对于具有找矿意义的激电异常，选择综合剖面或激电测深工作。
激电剖面测量也采用大功率短导线中梯装置，激电测深采用对称四极装置测量，主要用于有意义的物探异常和重要矿点的检查评价。
要求工作细致，完整地测量出剖面的异常形态，并能突出异常，以便深入研究。
因此其装置大小和技术参数不一定与面积观测相同。
要求在检查的异常（或矿点）中心，首先进行激电测深工作（沿剖面拉线），根据测深结果，确定最佳供电极距。
为突出异常应加长供电周期。
1、激电中梯测量技术要求及指标（1）技术要求激电测量技术要求严格按照国家地矿行业《时间域激发极化法技术规程（DZ/T0070-93）》之有关技术标准进行。
激电中梯剖面测量采用大功率短导线中梯装置，AB极距≥2000米、MN=40～80米，观测段AB2/3，供电系统采用发电机输出220V～240V交流电，经整流变压后输出，供电常数为：供电周期32S，延迟时间200mS，取样宽度40mS，叠加次数为1～2。
接收激电仪，接收正反向二次场信号直读ηs及V1，控制站观测每次工作的供电电流I，室内计算各物理点视电阻率ρs。
测网布设：测线方向应尽量与化探异常或矿化蚀变带走向垂直（或大于60°）。
工作中应尽量采取措施，改善接地条件.例如，采用铁电极作为供电电极，提前2-4小时，浇上含洗衣粉的盐水，以保证接触良好。
加大供电电流，以取得准确可靠的原始数据，观测中对一次电位小于5mv 的测点要求重复观测，两次观测结果相对误差应小于10%，对畸变点、异常点也应重复观测。
每个排列观测开始之前应进行漏电检查，要求导线与地之间的绝缘电阻大于2M Ω/km 。
阴雨天和地面潮湿地段也应对MN 线路进行漏电检查。
供电导线绝缘电阻应大于30M Ω；供电电极采用铁电极。
物探激电中梯测量技术说明根据地质或化探成果确定的成矿有利部位开展电法测量工作。
根据本区地形、地质特点及工作目的，本次电法工作采用激电中梯剖面测量，测量参数为视极化率ηs和视电阻率ρs，对于具有找矿意义的激电异常，选择综合剖面或激电测深工作。
激电剖面测量也采用大功率短导线中梯装置，激电测深采用对称四极装置测量，主要用于有意义的物探异常和重要矿点的检查评价。
要求工作细致，完整地测量出剖面的异常形态，并能突出异常，以便深入研究。
因此其装置大小和技术参数不一定与面积观测相同。
要求在检查的异常（或矿点）中心，首先进行激电测深工作（沿剖面拉线），根据测深结果，确定最佳供电极距。
为突出异常应加长供电周期。
1、激电中梯测量技术要求及指标（1）技术要求激电测量技术要求严格按照国家地矿行业《时间域激发极化法技术规程（DZ/T0070-93）》之有关技术标准进行。
激电中梯剖面测量采用大功率短导线中梯装置，AB极距≥2000米、MN=40～80米，观测段AB2/3，供电系统采用发电机输出220V～240V交流电，经整流变压后输出，供电常数为：供电周期32S，延迟时间200mS，取样宽度40mS，叠加次数为1～2。
接收激电仪，接收正反向二次场信号直读ηs及V1，控制站观测每次工作的供电电流I，室内计算各物理点视电阻率ρs。
测网布设：测线方向应尽量与化探异常或矿化蚀变带走向垂直（或大于60°）。
工作中应尽量采取措施，改善接地条件.例如，采用铁电极作为供电电极，提前2-4小时，浇上含洗衣粉的盐水，以保证接触良好。
加大供电电流，以取得准确可靠的原始数据，观测中对一次电位小于5mv 的测点要求重复观测，两次观测结果相对误差应小于10%，对畸变点、异常点也应重复观测。
每个排列观测开始之前应进行漏电检查，要求导线与地之间的绝缘电阻大于2M Ω/km 。
阴雨天和地面潮湿地段也应对MN 线路进行漏电检查。
供电导线绝缘电阻应大于30M Ω；供电电极采用铁电极。
