收音机的实训报告

收音机实训总结收音机实训总结(精选3篇)收音机实训总结篇1时间总是在指缝间悄悄地溜走，当我们依然津津乐道于自己大一的潇洒自在时，恍然不觉本次为期两周周的电子工艺实习已经是大二的前奏了。

这次的实训的要求就是每个同学组装好一个收音机，其工艺和性能指标都达到规定的要求。

一开始，并不是直接学制作，老师给我们介绍了许多关于电子工艺与管理的知识，比如什么是电子工艺，电子工艺与管理需要什么样的人才，就业岗位等。

老师还说，任何的电子产品生产过程都可以归纳为普适的四个环节：装配准备、电路基板装配、总装与调试、整机检验与包装。

收音机的装配准备：一、元器件的识别与检测这些元器件我们上个学期都有接触过，所以元器件的识别还算简单，但对元器件上的标注就有些糊涂了，经常会混淆。

其实，万事皆是熟能生巧，做多练多了，就熟练了。

有趣的是元器件的检测，我会按照老师说的方法一个个的去检查，从中我会发现新的方法，新的奇迹。

二、元器件的成形第一个学期的实训的内容就是焊接，按理来说，元器件的成形是小菜一碟。

可是听了老师的谆谆教导后，我发现这个实在是太讲究了。

电阻的跨距太小的时候，要立式安装；跨距太大的时候，要卧式安装，而且电阻和板的距离要超过2mm。

引线长度是指元器件主体底部至元器件引脚端头的长度，这个长度也要超过2mm。

为避免加工时引线受损，折弯处要有一定的弧度，但它的弧度不大于引线直径的十分之一。

三、导线的端头加工与处理最麻烦的就是导线的加工。

导线的加工分为以下几个过程：剪裁、剥头、捻头、浸锡、清洗、印标记等。

剪裁这一个过程，老师已经帮我们完成，我们就不用了。

书上说，导线要按照工艺文件的导线加工表的规定进行裁剪。

剥头时，我总是会力气过大，把里面的芯线都弄断了。

捻头是因为多股导线剥去绝缘层后，芯线容易散开、折断，不利于安装。

浸涂焊料的目的是防止已捻头的芯线散开及氧化。

收音机基板装配：电原理图用来表示电气设备的电气工作原理，是详细说明电子元器件相互之间、电子元器件与单元电路之间、产品组件之间的连接关系，以及电路各部分电器工作原理的图形。

2023精选收音机的实习报告4篇收音机的实习报告篇11.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。

2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。

3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，培养正确的劳动观与人生观，也培养团队意识和集体主义精神。

1.收音机原理把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

图中夏牌ZX-05型调频、调幅收音机电路原理图，印刷电路板及其它由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。

465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。

解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。

检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。

这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。

1．AM工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。

本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的。

混频后IC14脚输出各种组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波（455KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV 控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。

一、实训背景随着科技的飞速发展，电子技术已成为现代社会不可或缺的一部分。

为了提高大学生的实践能力，增强动手操作技能，我们学校电子工程系开展了大学生收音机实训课程。

本次实训旨在让学生通过组装和调试收音机，深入了解电子电路的基本原理，掌握电子元器件的识别、焊接及故障排除方法。

二、实训目的1. 熟悉收音机的基本结构和工作原理；2. 掌握电子元器件的识别和检测方法；3. 学会焊接技术，提高动手能力；4. 培养严谨的科学态度和团队协作精神。

三、实训内容1. 收音机基本知识介绍2. 电子元器件识别与检测3. 焊接技术及实践4. 收音机组装与调试5. 故障分析与排除四、实训过程1. 收音机基本知识介绍在实训初期，我们学习了收音机的基本结构、工作原理及各个部分的功能。

通过讲解和演示，我们了解了收音机从天线接收信号，到音频信号放大、检波、低放，最后通过扬声器还原出声音的过程。

2. 电子元器件识别与检测在实训过程中，我们学习了电子元器件的种类、规格、参数等基本知识，并掌握了万用表的使用方法。

通过对电阻、电容、二极管、晶体管等元器件的识别和检测，我们了解了它们的性能和特点。

3. 焊接技术及实践焊接是电子电路制作过程中的关键技术。

我们学习了焊接工具的使用方法、焊接操作规范以及焊接过程中容易出现的问题及解决方法。

在实践环节，我们亲手组装了一台收音机，掌握了焊接技术。

4. 收音机组装与调试在组装收音机时，我们按照电路图的要求，将各个元器件焊接在印制电路板上。

在调试过程中，我们调整了收音机的频率、灵敏度等参数，使其能够正常接收广播信号。

5. 故障分析与排除在实训过程中，我们遇到了一些故障，如收音机无信号、音量小、音质差等。

通过分析电路图和故障现象，我们找到了故障原因，并进行了相应的排除。

五、实训成果通过本次实训，我们取得了以下成果：1. 熟悉了收音机的基本结构和工作原理；2. 掌握了电子元器件的识别和检测方法；3. 提高了焊接技术，培养了动手能力；4. 培养了严谨的科学态度和团队协作精神。

一、实验目的1. 学习识别和了解电子元件的基本特性；2. 掌握收音机的工作原理，了解其组成和功能；3. 通过组装收音机，提高动手能力和实际操作技能；4. 学习焊接技术，掌握焊接过程中的注意事项；5. 掌握调试方法，使收音机达到最佳工作状态。

二、实验原理收音机是一种利用电磁波接收和播放声音信号的设备。

它通过天线接收广播电台发射的高频信号，经过调谐、放大、检波、低放等过程，最终输出音频信号，由扬声器播放出来。

本实验采用超外差式收音机，其工作原理如下：1. 输入电路：天线接收到的信号经过输入回路选频，将所需频率的信号选出，送至变频电路。

2. 变频电路：将输入信号与本机振荡信号进行混频，产生固定频率的中频信号。

3. 中频放大电路：对中频信号进行多级放大，提高信号强度。

4. 检波电路：将中频信号中的高频载波与音频信号分离，输出音频信号。

5. 音频放大电路：对音频信号进行放大，提高输出功率。

6. 功率放大电路：将音频信号放大至足够驱动扬声器的功率。

7. 扬声器：将音频信号转化为声音，输出到外界。

三、实验器材1. 收音机零件一套；2. 电烙铁；3. 螺丝刀、镊子、剪刀等工具；4. 松香和锡；5. 两节5号电池；6. 示波器、万用表等测试仪器。

四、实验步骤1. 检查收音机零件是否齐全，并测试元器件是否损坏；2. 根据电路图组装收音机，注意焊接过程中避免短路、虚焊等现象；3. 组装完成后，进行初步调试，检查收音机是否能够正常接收信号；4. 使用示波器观察收音机各部分电路的波形，确保电路工作正常；5. 调整收音机各部分参数，使收音机达到最佳工作状态。

五、实验结果与分析1. 通过本次实验，我们成功组装了一台超外差式收音机，并掌握了其工作原理；2. 在组装过程中，我们学习了焊接技术，提高了动手能力和实际操作技能；3. 通过调试，使收音机达到较好的接收效果，能够正常接收广播电台的信号；4. 在实验过程中，我们发现了以下问题：a. 焊接过程中，部分元器件焊点不牢固，导致收音机接收效果不佳；b. 变频电路中的中频变压器谐振频率不稳定，影响收音机的接收效果；c. 检波电路中的二极管质量较差，导致收音机接收到的信号失真；5. 针对上述问题，我们提出了以下改进措施：a. 重新焊接元器件，确保焊点牢固；b. 调整中频变压器，使其谐振频率稳定；c. 更换质量较好的二极管，提高收音机的接收效果。

组装收音机实习报告4篇组装收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟识手工焊锡的常用工具的使用及其修理与护理。

2.基本把握手工电烙铁的焊接技术，能够的完成简洁电子产品的安装与焊接，熟识电子产品的安装工艺的生产流程。

3.了解超外差式收音机的组成与工作原理。

4.学会各种基本电子元件的识别与参数推断。

5.了解晶体管在电子电路中的用处与用法。

三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。

由于不同频率无线点播用处较广，接受的电波较多。

所以音频信号会相互干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。

收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。

因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度匀称。

四：试验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。

焊锡，螺丝刀，镊子，各种收音机零件。

五：实习内容1：电烙铁的使用：使用电烙铁时，必需掌握好烙铁温度与焊接时间，由于烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又简单损坏元器件。

2：元器件的识别：电路板上涉及许多元件，比方：二极管，三极管，电阻，电容，变压器，集成块等等。

电阻需要按色环区分其电阻。

二极管电解电容器的正负极，三极管的三个引脚连接挨次等等都是应当留意的事项。

六：实习心得这次组装收音机应当算作胜利吧。

装上电池，我渐渐地调整收到了四个台，虽然都不是很清楚，但收音机终于是响了，这让我心里还是蛮兴奋的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。

收音机实训报告格式（精选5篇）第一篇：收音机实训报告格式(一)熟悉电路元件，掌握烙笔的使用方法老师发给我们每人一块电路板，这是别人上一届的学长们做好的电路摸板。

老师只是叫我们用烙笔把各种电路元件拆下来，通过拆的过程，使我们熟练掌握烙笔的使用方法，同时使我们熟悉电路元件的焊接过程。

(二)发收音机装配零件，检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件，并调试元器件的好坏。

这一天的工作是相对轻松的，仅仅是熟悉电路图和学习使用常用电子仪器仪表，和识别检测常用的电子元件。

这一天最重要的就是常用电子元件的识别和检测。

我们常见的电子元件就是电阻、电容、二极管和三极管。

电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率和允许误差。

现在见到的电阻的色环有四道和五道的，四道环的有效数字是前两道环所代表，而五道环是由前三道所代表。

接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容的标注分为直接标注和色标法。

通过学习，我明白了直接标注的电容是用数字直接表示电容量，不标单位。

标注1～4位整数时，其单位是pf，标注为小数时，其单位是μf。

也有用三位数字表示容量大小，默认单位是pf，前两位是有效数字，第三位是有效倍率（10m），当第三位是9时，则对有效数字乘以0.1。

而色标法则同电阻器的标注。

检测电容的方法是利用电容的充放电特性，一般用万用表电阻档测试电容的充放电现象，两只表笔触及被测电容的两条引线时，电容将被充电，表针偏转后返回，再将两表笔调换一次测量，表针将再次偏转并返回。

用相同的量程测不同的电容器时，表针偏转幅度越大说明容量越大。

测试过程中，万用表指针偏转表示充放电正常，指针能回到∞，说明电容没短路，可视为电容完好。

现在说明在模拟电路中常见的二极管，通常二极管有整流、检波、稳压、发光、发电、变容、和开关二极管等。

检测二极管我们利用的是二极管的正向导电性，正向导通反向截止，可以判断管子的好坏。

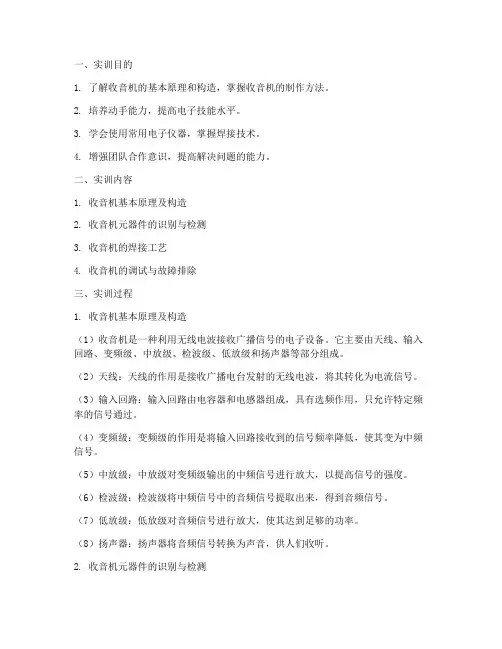

一、实训目的1. 了解收音机的基本原理和构造，掌握收音机的制作方法。

2. 培养动手能力，提高电子技能水平。

3. 学会使用常用电子仪器，掌握焊接技术。

4. 增强团队合作意识，提高解决问题的能力。

二、实训内容1. 收音机基本原理及构造2. 收音机元器件的识别与检测3. 收音机的焊接工艺4. 收音机的调试与故障排除三、实训过程1. 收音机基本原理及构造（1）收音机是一种利用无线电波接收广播信号的电子设备。

它主要由天线、输入回路、变频级、中放级、检波级、低放级和扬声器等部分组成。

（2）天线：天线的作用是接收广播电台发射的无线电波，将其转化为电流信号。

（3）输入回路：输入回路由电容器和电感器组成，具有选频作用，只允许特定频率的信号通过。

（4）变频级：变频级的作用是将输入回路接收到的信号频率降低，使其变为中频信号。

（5）中放级：中放级对变频级输出的中频信号进行放大，以提高信号的强度。

（6）检波级：检波级将中频信号中的音频信号提取出来，得到音频信号。

（7）低放级：低放级对音频信号进行放大，使其达到足够的功率。

（8）扬声器：扬声器将音频信号转换为声音，供人们收听。

2. 收音机元器件的识别与检测（1）元器件的识别：元器件的识别包括电阻、电容、电感、二极管、三极管等。

通过观察元器件的外观、颜色、符号等特征，识别元器件的种类和参数。

（2）元器件的检测：使用万用表检测元器件的阻值、电容值、电感值等参数，判断元器件是否正常。

3. 收音机的焊接工艺（1）焊接前的准备工作：准备焊接工具，如电烙铁、焊锡丝、助焊剂等。

（2）焊接操作：掌握焊接姿势，保持焊接工具与电路板的角度，注意焊接时间，防止元器件损坏。

（3）焊接后的检查：检查焊接点是否牢固，焊接质量是否合格。

4. 收音机的调试与故障排除（1）调试：根据电路图，对收音机进行调试，调整各元器件的参数，使收音机正常工作。

（2）故障排除：根据故障现象，分析故障原因，采取相应的措施进行排除。

一、实验目的1. 掌握收音机的装配与调试技术。

2. 熟悉电子元器件的识别、检测与使用。

3. 提高动手能力和故障分析能力。

4. 了解收音机的工作原理和电路结构。

二、实验器材1. HX218集成电路AM/FM收音机套件2. 电烙铁、万用表、螺丝刀、镊子等工具3. 电源（DC 3V）三、实验原理收音机是一种接收无线电信号的设备，主要由天线、变频器、中频放大器、检波器、低频放大器和扬声器等部分组成。

实验所用的HX218集成电路AM/FM收音机采用超外差式电路，其工作原理如下：1. 天线接收到的无线电信号经过高频放大器放大后，进入变频器。

2. 变频器将高频信号转换为固定的中频信号（AM为455kHz，FM为10.7MHz）。

3. 中频信号经过中频放大器放大后，进入检波器。

4. 检波器将中频信号解调为音频信号。

5. 音频信号经过低频放大器放大后，推动扬声器发声。

四、实验步骤1. 元器件识别与测量（1）识别电路板上的元器件，包括电阻、电容、二极管、三极管、集成电路等。

（2）使用万用表测量元器件的阻值、电容值、二极管正向压降等参数。

2. 电路板组装与焊接（1）按照电路图，将元器件焊接在电路板上。

（2）注意焊接顺序和焊接质量，确保电路板连接可靠。

3. 收音机调试（1）连接电源，检查收音机是否能够正常开机。

（2）调整天线，接收AM和FM信号。

（3）调整中频放大器、检波器和低频放大器的增益，使收音机输出音质最佳。

4. 故障排除（1）检查电路板上的焊接点，确保连接可靠。

（2）使用万用表检测元器件参数，找出故障原因。

（3）根据故障原因，进行相应的修复。

五、实验结果与分析1. 成功组装并调试了一台HX218集成电路AM/FM收音机。

2. 掌握了电子元器件的识别、检测与使用方法。

3. 提高了动手能力和故障分析能力。

4. 深入了解了收音机的工作原理和电路结构。

六、实验总结本次收音机实训实验，使我对收音机的工作原理和电路结构有了更深入的了解。

收音机实习报告合集七篇收音机实习报告篇1一、实习名称：组装收音机二、实习目的1.熟悉手工焊锡的常用工具的使用及其维护与修理，组装收音机实习报告。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.掌握万用表的用法。

4.了解超外差式收音机的组成与工作原理5.学会各种基本电子元器件的识别与参数判断6.了解晶体管在电子电路中的用途与用法三、收音机工作原理收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。

是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后再对这个中频信号进行多级放大，再检波，低放。

由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号"滤掉"，以免产生干扰，所以在我们收听广播时，使用选台按钮。

由于中频固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号,，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀！四，实习材料电烙铁：外热式电烙铁，功率为30w，烙铁头是铜制。

焊锡膏，焊锡，螺丝刀、镊子，练习用的电路板，砂纸，练习用电阻，电容，三极管，散装的收音机零件(电阻，电容，发光二极管，三极管，变压器，导线，电池，喇叭等等)。

五、实习内容1，电烙铁的使用。

使用烙铁时，烙铁的温度太低则熔化不了焊锡，或者使焊点未完全熔化而成不好看、不可靠的样子。

太高又会使烙铁"烧死"(尽管温度很高，却不能蘸上锡)。

另外也要控制好焊接的时间，电烙铁停留的时间太短，焊锡不易完全熔化、接触好，形成"虚焊"，而焊接时间太长又容易损坏元器件，或使印刷电路板的铜箔翘起。

收音机的实习报告集锦五篇收音机的实习报告篇1写在前面：科学上有句名言：实践是检验真理的唯一基石。

作为一名理工科的学生，应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点，努力投入到实践生产中去。

而这次收音机实习，恰恰给了我们搭建起理论知识与实践活动间桥梁的机会，实乃弥足珍贵！我从小就很热爱科学，尤以物理为佳。

当还是孩童时便对“发明大王”爱迪生的成就惊叹不已，幻想自己将来也能成为一名杰出的工程师。

怀着对未来的美好憧憬，我尽了自己的全力去实现自己的目标。

其实，很多时候是迷茫，因为直觉总是告诉自己几乎不可能成为那种人的。

说来还真好像，长大了是一种心态，顾虑变多了；小孩时有点死心眼，显得很执拗，相信自己是特殊的，老天爷一定会眷顾着自己，不顾艰险便风雨兼程！也许是年少时的信念太过执着，因此现在每次面对现实而想过放弃自己的梦想时，一个稚嫩却坚定的声音总是在心底回响：我一定能够成功的！听从内心深沉的呼唤，我知道自己不能被暂时的困境所击倒。

唯有不断前进，才能将困难挫折抛在身后。

我发现很简单实在的一个道理，每次当我骑车平视前方的道路，总不免慨叹这条路犹如人生一样时而曲折。

当我接近前方的路再低下头来看看脚下的路途时，却恍然发现路其实一点不弯。

当我们远看时，路不是直的；但渐渐地，脚下的路就直了。

人生不何尝这样，当我们顿觉眼前迷茫时，只要不放弃前进的步伐，就能发现脚下是一条笔直的大道。

难怪爱因斯坦说，人生就像起单车，要想保持平衡，就得不断前进！幸福，靠自己争取；奋斗，是我不变的目标以此自勉！正文：大概在实习前一周我们便得到要制作收音机的通知，这次正好赶上校运动的举行，我们便有充足的时间去完成。

之前我从来没有接触过类似的实习，心里难免紧张。

幸好实习实行分组，有了队友的支援，我心里是又紧张又期待！在星期二，我们便得到了实验工具，我保管着我们这组的工具。

晚上我将工具拿出来看了看。

稍微熟悉了下实习器材。

第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。
