南京工程学院数控技术期末考试1

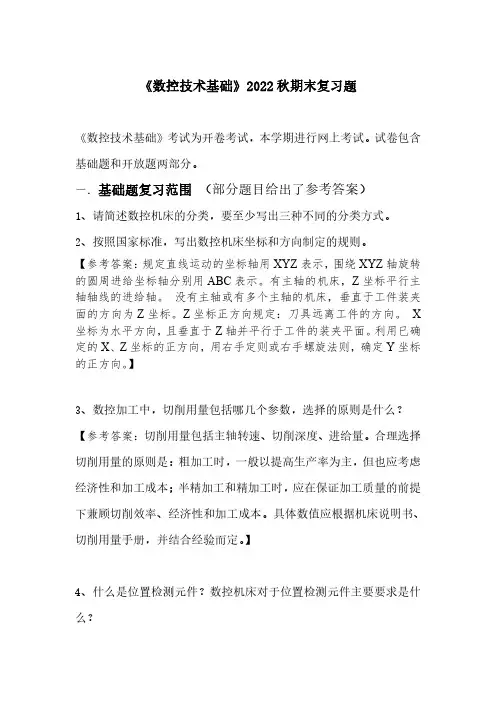

《数控技术基础》2022秋期末复习题《数控技术基础》考试为开卷考试，本学期进行网上考试。

试卷包含基础题和开放题两部分。

一．基础题复习范围（部分题目给出了参考答案）1、请简述数控机床的分类，要至少写出三种不同的分类方式。

2、按照国家标准，写出数控机床坐标和方向制定的规则。

【参考答案：规定直线运动的坐标轴用XYZ表示，围绕XYZ轴旋转的圆周进给坐标轴分别用ABC表示。

有主轴的机床，Z坐标平行主轴轴线的进给轴。

没有主轴或有多个主轴的机床，垂直于工件装夹面的方向为Z坐标。

Z坐标正方向规定：刀具远离工件的方向。

X 坐标为水平方向，且垂直于Z轴并平行于工件的装夹平面。

利用已确定的X、Z坐标的正方向，用右手定则或右手螺旋法则，确定Y坐标的正方向。

】3、数控加工中，切削用量包括哪几个参数，选择的原则是什么？【参考答案：切削用量包括主轴转速、切削深度、进给量。

合理选择切削用量的原则是：粗加工时，一般以提高生产率为主，但也应考虑经济性和加工成本；半精加工和精加工时，应在保证加工质量的前提下兼顾切削效率、经济性和加工成本。

具体数值应根据机床说明书、切削用量手册，并结合经验而定。

】4、什么是位置检测元件？数控机床对于位置检测元件主要要求是什么？【参考答案：位置检测元件是数控机床伺服系统的重要组成部分，起作用是检测长度、角度、位移，并发出反馈信号，构成闭环（半闭环）控制。

位置检测元件的主要作用是检测位移量并将测量的反馈信号和数控装置发出的指令信号相比较，若有偏差，经放大后控制执行部件，使其向着消除偏差的方向运动，直到偏差为零。

实践表明，闭环伺服系统的定位精度和加工精度主要由位置检测元件决定。

一般要求测量系统的分辨率或脉冲当量比加工精度高出一个数量级。

】5、什么是刀具的半径补偿？刀具半径补偿由哪些指令来实现？6、请说明在数控编程中，绝对坐标系和增量坐标系的区别。

7、请说明在数控机床中，机床坐标系和工件坐标系的差别。

8、简述数控加工工艺设计包括哪些主要内容。

数控仿真期末考试题及答案一、选择题（每题2分，共20分）1. 数控机床的控制方式主要有哪几种？A. 手动控制B. 数控控制C. 半自动控制D. 全自动控制2. 数控机床的伺服系统主要功能是什么？A. 提供动力B. 执行控制C. 测量反馈D. 以上都是3. 数控编程中，G代码和M代码分别代表什么？A. G代码：准备功能，M代码：辅助功能B. G代码：辅助功能，M代码：准备功能C. G代码：主轴功能，M代码：刀具功能D. G代码：刀具功能，M代码：主轴功能4. 以下哪个不是数控机床的组成部分？A. 控制系统B. 伺服系统C. 驱动系统D. 手动操作杆5. 数控仿真软件的主要作用是什么？A. 模拟数控机床的操作B. 进行数控编程C. 进行数控机床的维修D. 以上都是6. 数控机床的坐标系通常采用什么形式？A. 直角坐标系B. 极坐标系C. 球坐标系D. 圆柱坐标系7. 数控编程中，绝对编程和增量编程的区别是什么？A. 绝对编程使用工件坐标系，增量编程使用机床坐标系B. 绝对编程使用机床坐标系，增量编程使用工件坐标系C. 绝对编程和增量编程没有区别D. 以上都不是8. 数控机床加工过程中，刀具补偿的作用是什么？A. 保证加工精度B. 延长刀具寿命C. 提高加工效率D. 以上都是9. 数控机床的加工精度通常由哪些因素决定？A. 机床结构B. 控制系统C. 刀具D. 以上都是10. 在数控编程中，轮廓编程通常使用什么方式？A. 直线插补B. 圆弧插补C. 直线和圆弧插补D. 以上都不是二、判断题（每题1分，共10分）1. 数控机床的精度只与机床本身的结构有关。

（）2. 数控编程时，G代码和M代码可以同时使用。

（）3. 数控仿真软件不能模拟数控机床的实际操作。

（）4. 数控机床的伺服系统不包括电机。

（）5. 数控机床的坐标系通常采用极坐标系。

（）6. 数控机床加工过程中，刀具补偿可以保证加工精度。

（）7. 数控机床的加工精度只与控制系统有关。

数控技术期末考试试题及答案(含答案)一．填空1、数控机床程序编制可分为、。

[手工编程、自动编程]2、脉冲编码器是一种位置检测元件，按照编码方式，可分为和两种。

[光学式、增量式、绝对式]3、一个零件加工的程序是由遵循一定结构、句法和格式规则的若干个组成的，而每个是由若干个组成的。

[程序段、程序段、指令字]4、圆弧插补加工时，通常把与时钟走向一致的圆弧叫使用_______指令，反之使用_______指令。

[G02、G03]5、对步进电机施加一个电脉冲信号，步进电机就回转一个固定的角度，这个角度叫做______，电机的总角位移和输入脉冲的_______成正比，而电机的转速则正比于输入脉冲的______。

[步距角、数量、频率]6、插补是指。

[将工件轮廓的形状描述出来，边根据计算结果向各坐标发出进给指令]插补的任务：跟据进给速度的要求，完成在轮廓起点与终点之间的中间点的坐标值的计算。

7、程序编制的方法有和。

[手工编程、自动编程]8、数控机床实现插补运算广泛应用的是插补和插补。

[直线、圆弧]9、数控机床由控制介质、和、等部分组成。

[数控装置、伺服系统、机床]10、数控机床按控制运动轨迹可分为、点位直线控制和等几种。

[点位控制、轮廓控制]11、数控机床自动编程有两种：软件编程和软件编程。

[APT、CAM]12、使用作位置检测装置的半闭环进给系统，一方面用它作实际位移反馈信号，另一方面作测速信号。

[旋转变压器]13、在数控编程时，是按照______ 来进行编程，而不需按照刀具的在机床中的具体位置。

[工件原点]14、数控车床自动换刀装置的刀架动作是刀架抬起、____ __、_____ __、_____ _。

[刀架转位、刀架定位、夹紧刀架]15、按照伺服系统类型，可将数控机床的控制系统分为、和。

[开环、半闭环、闭环]16、数控机床有着不同的运动方式，编写程序时，我们总是一律假定并规定为正。

[工件不动刀具运动、刀具远离工件的方向]17、普通数控铣床程序与加工中心编程的主要区别于。

数控技术及应用期末考试试卷（B卷）一、填空题1、数控机床按伺服系统的控制方式可分为开环、半闭环、闭环。

2、一般数控加工程序由程序号、准备功能、坐标值、进给速度、主轴速度、刀具、辅助功能等功能字组成。

3、立铣刀主要用于平面轮廓零件的加工，而球头铣刀则主要用于加工曲面。

4、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备回转工作台，或使用数控度头。

5、改变刀具半径补偿值的大、小、可以实现同一轮廓的粗、精加工，改变刀具半径补偿值的正、负可以实现同一轮廓的凸模和凹模的加工。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、放电、热膨胀、抛出金属和消电离等几个连续阶段。

7、影响数控电火花成形加工精度的主要因素是放电间隙大小及一致性、电极的损耗、二次放电。

8、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用正极性加工。

9、确定数控电火花线切割加工中电极丝相对基准面、基准线或基准孔的坐标位置的方法有：目测法、火花法电阻法、自动找正中心。

10、脉冲当量是指相对一个进给脉冲机床移动部件的位移量数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的一半。

11、数控机床选用内容包括机床主参数、机床精度、机床功能。

12、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为鉴相、工作方式和鉴幅工作方式。

13、常见的程序段格式有分隔符固定顺序式、和字地址程序段格式两类。

14、数控电火花线切割机床U、V移动工作台，是具有锥度加工功能的电火花线切割机床的一个组成部分。

二、判断题（每题1分，共10分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

（√）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

（√）3、数控螺纹加工，在考虑走刀路线时，要求设定一定的引入和引出距离。

1．计算机数字控制的英文缩写是( A )A ．CNC2．某加工程序中的一个程序段为( B )N003 G90Gl7G03 X30.0 Y35.0…K35.0 F200 LF 该程序段的错误在于 B ．不应该用K35.03．自动编程系统对工件源程序的处理一般包含后置信息处理阶段。

后置处理的主要任务是（C ） C ．将主信息处理结果转换成数控机床所需要的信息数控机床的状态检测和控制主要涉及( A )A ．机床的强电部分5．CNC 系统采用逐点比较法对起点为坐标原点的第一象限的直线插补运算时，若偏差函数大于零，则刀具下一步的移动方向应为( A )A ．+X 方向6．滚珠丝杠两端简支的支承方式适用于( C ) C ．对刚度和位移精度要求不高的场合7．数控机床要达到好的动态特性，减小跟随误差，除对进给速度值限制外，还要限制进给系统的( A )A ．最大加速度8.直线感应同步器滑尺的正弦和余弦绕组在空间错开的电角度为(C) C.π／29．光栅位移传感器信号分析处理电路中采用了4细分电路，若光栅尺栅距为0.02mm ，则其分辨率为( D )D ．5μm10．对于数控机床位置传感器，下面说法正确的是( A)A ．位置传感器的分辨率越高，则其测量精度就越高11．闭环控制系统与半闭环控制系统的区别在于( D )D ．传感器安装位置不同12．数控机床不考虑加减速过程时，对直线插补，各个进给轴的位置指令信号函数规律是( A )A ．斜坡函数13．通过动态特性分析可知，数控机床进给伺服系统的运行应在( B ) B ．过阻尼下14．在数控机床进给伺服电动机的设计计算时负载转矩包括( A )A 切削转矩和摩擦转矩15．一台五相混合式步进电动机，当采用十拍通电方式运行时，其步距角θs 为0.36°则该步进电动机转子的齿数z r 为( C ) C ．10016．某交流主轴电动机，供电频率f 1=50Hz 时，实际转速为1470r ／min ，转差率S 为(B)B ．2％17．某简易数控机床X 轴快移速度v =3m ／min ，脉冲当量δX =0．01mm ，则快速移动时，X 轴步进电动机的工作频率f 为( C ) C ．5000Hz18．通常在运动部件不动或低速运动的条件下测得的机床精度称为(A)A ．几何精度19．定位误差的分布符合正态分布曲线的统计规律，其均方根误差σ的计算式是( C )()∑=-=n i ix x n 121σ20．FANUCl5数控系统中，配置了适合实现CNC 系统高速化的硬件条件和软件功能，其中采取的关于适合高速化的四个方面的主要措施是( C )C ．进给速度高速化、连续微小位移程序段的高速加工、强大的插补功能、非加工时间的缩短1.在逐点比较法圆弧插补中，若偏差函数大于零，则刀具位于( B )B.圆外2.2.第一象限的一段圆弧AB 的起点坐标为(0，5)，终点坐标为(5，0)，采用逐点比较法顺圆插补完这段圆弧时，沿两坐标轴走的总步数是( B )B.103.脉冲增量插补法适用于( A )A.以步进电机作为驱动元件的开环数控系统4.闭环数控系统基于教材JB3298—83标准，一般表示逆圆插补的G 功能代码是(C )B.G015.对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个( D )D.脉冲当量6.步进电动机转子前进的步数多于电脉冲数的现象为( C ) C.越步7.若数控冲床的快速进给速度v=15m ／min ，快进时步进电动机的工作频率f =5000Hz ，则脉冲当量（A ）A.0.01mm8.与交流伺服电机相比，直流伺服电机的过载能力( B ) B.强9.9.直接数控系统又称为群控系统，其英文缩写是( B )B.DNC10.在下列相位比较式进给位置伺服系统的四个环节中，等同于一个增益可控的比例放大器的是( D ) D.位置控制器11.采用开环进给伺服系统的机床上，通常不．安装(D)D 位置检测器件 12.在下列脉冲比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是( A )A.可逆计数器UDC13.一五相混合式步进电动机，转子齿数为100，当五相十拍运行时其步距角为(A)A.0.3614.普通的旋转变压器测量精度( C ) C.较低15.在光栅位移传感器中，为了得到两个相位相差90°的正弦信号，一般在相距______莫尔条纹间距的位置上设置两个光电元件。

一、填空题1、数控机床实现插补运算较为成熟并得到广泛应用的即_直线插补和_圆弧插补.2、数控机床由控制介质、数控装置和伺服系统、机床等部分组成.3、数控机床按控制运动轨迹可分为点位控制、点位直线控制和轮廓控制等几种。

按控制方式又可分为开环控制_、闭环控制和半闭环控制等.4、对刀点既是程序的起点，也是程序的终点。

为了提高零件的加工精度，对刀点应尽量选在零件的设计基准或工艺基准上。

5、在数控加工中，刀具刀位点相对于工件运动的轨迹称为加工路线。

6、在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具长度和半径补偿功能。

7、切削用量三要素是指主轴转速_进给量、背吃刀量_。

对于不同的加工方法，需要不同的切削用量，并应编入程序单内.8、在铣削零件的内外轮廓表面时,为防止在刀具切入、切出时产生刀痕，应沿轮廓切向方向切入、切出，而不应_法向方向切入、切出。

9、铣刀按切削部分材料分类，可分为_高速钢铣刀和硬质合金铣刀。

10、工件上用于定位的表面，是确定工件位置的依据，称为定向基准。

11、用压板夹紧工件时,螺栓应尽量靠近工件;压板的数目一般不少于2块.12、切削用量中对切削温度影响最大的是切削速度,其次是进给量，而切削深度影响最小.13、为了降低切削温度,目前采用的主要方法是切削时冲注切削液。

切削液的作用包括_______、_______、_______和清洗作用。

14、铣削过程中所选用的切削用量称为铣削用量，铣削用量包括铣削宽度、铣削深度、_______、进给量。

15、钻孔使用冷却润滑时,必须在_______后，再开始浇注。

16、铣刀的分类方法很多，若按铣刀的结构分类，可分为整体铣刀、镶齿铣刀和_______铣刀。

17、切削液的种类很多，按其性质，可分为三大类：水溶液、_______、切削油。

18、在精铣垂直面时，基准面应贴紧钳口,圆棒应放在活动钳口处_______。

19、当金属切削刀具的刃倾角为负值时，刃尖位于主刀刃的最高点，切屑排出时流向工件_______表面.20、切削加工时,工件材料抵抗刀具切削所产生的阻力称为_______。

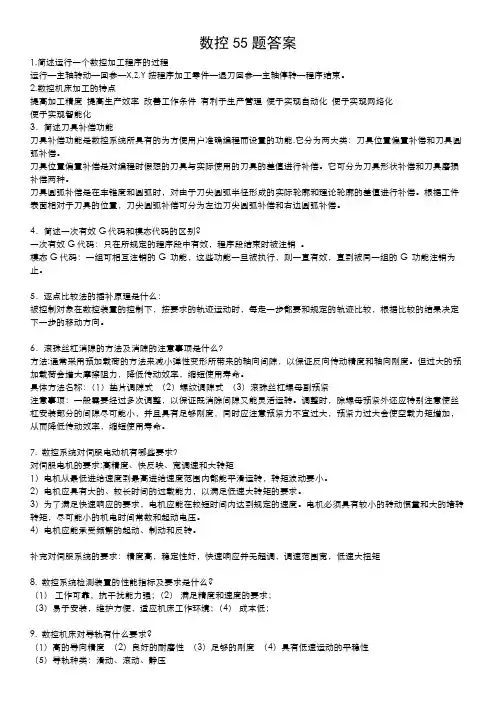

6．滚珠丝杠消隙的方法及消隙的注意事项是什么？ 方法:通常采用预加载荷的方法来减小弹性变形所带来的轴向间隙，以保证反向传动精度和轴向刚度。但过大的预 加载荷会增大摩擦阻力，降低传动效率，缩短使用寿命。 具体方法名称：（1）垫片调隙式 （2）螺纹调隙式 （3）滚珠丝杠螺母副预紧 注意事项：一般需要经过多次调整，以保证既消除间隙又能灵活运转。调整时，除螺母预紧外还应特别注意使丝 杠安装部分的间隙尽可能小，并且具有足够刚度，同时应注意预紧力不宜过大，预紧力过大会使空载力矩增加， 从而降低传动效率，缩短使用寿命。
15. 数控系统软件主要完成哪些功能？ 1、数据输入处理：输入、译码、数据处理； 2、插补运算； 3、速度控制； 4、系统管理 诊断；
16. 简述光栅测量装置的工作原理及莫尔条纹的特点 光栅位移检测装置由光源、两块光栅（长、短光栅）和光电元件组成，是利用光栅的莫尔条纹测量位移。莫尔条 纹的移动量、移动方向和光栅相对应，莫尔条纹的间距对光栅栅距有放大作用和误差平均作用。当两块光栅有相 对移动时，可以观察到莫尔条纹光强的变化，其变化规律为一正弦曲线，通过感光传感器输出该正弦变化的电 压，经整形处理变成数字量输出以实现位移测量。区别正反向位移的原理是在相距四分之一莫尔条纹的间距的位 置上设置两个光敏传感器，这样就得到两个相位差 90 度的正弦电压信号,将两个信号输入到辩向电路中就可区别 正反向位移。
摩尔条纹宽度，可以从四个观察窗口得到如下结论： 1）机床移动部件的位移检测：标尺光栅装在机床移动部件工作台上，赶上读数头装在床身上，当标尺光栅移动一 个栅距时，摩尔条纹也移动一个摩尔条纹宽度。即透过任一窗口的光强度变化一个周期。所以可观察窗口透过的 光强变化的周期数来确定标尺光栅移动了几个栅距，从而测得机床工作台的 位移。 2）确定移动部件的方向：从 P1、P2、P3 和 P4 四个窗口可得到在相位上依次超前或滞后 1/4 周期的近似余弦 函数的光强度变化过程。当标尺光栅沿一个方向移动时，可得到四 个光强信号，P1 滞后 P2π/2，P2 滞后 P3π/2,P3 滞后 P4π/2，则摩尔条纹反向移动时四个光强变化为 P1 超前 P2π/2，P2 超前 P3π/2,P3 超前 P4π/2，我 们就可断定标尺光标沿反向移动。即按四个观察窗口得到光强度变化的相互超前或滞后关系来确定机床移动部件 的移动方向。 3）确定移动的速度：根据摩尔条纹的特点，标尺光栅的移动位移与摩尔条纹位移成正比，因此标尺光栅的移动速 度与摩尔条纹的移动速度一致，也与观察窗口的光强度变化频 率向对应。根据透过观察窗口的光强度变化的频率 来确定标尺光栅的移动速度，即得到机床 移动部件的移动速度。

适用专业： 考试日期：考试时间：120分钟 考试形式：闭卷 试卷总分：100分一、单项选择题（每题2分，共40分）1. 数控机床的组成部分包括( )。

A.床体、光电阅读机、PLC 装置、伺服系统、多级齿轮变速系统、刀库B.床体、输入装置、CNC 装置、伺服单元、位置反馈系统、机械部件C.床体、输入装置、CNC 装置、伺服和驱动单元、PLC 装置、机械部件D.床体、输入装置、CNC 装置、多级齿轮变速系统、位置反馈系统、刀库 2．数控机床坐标系统的确定是假定（ ）。

A ．刀具、工件都不运动B ．刀具、工件都运动C ．工件相对静止的刀具而运动D ．刀具相对静止的工件而运动 3．数控工件坐标系一般最终由（ ）设置完成的。

A ．系统厂家B ．编程人员C ．机床厂家D ．销售人员 4．下列代码中，与冷却液有关的代码是（ ）。

A ．M02 B ．M04 C ．M06 D ．M085. 数控系统在执行指令时（ ），移动速度已由生产产家预先设定。

A. G00 B. G01 C. G02 D. G036. 数控铣床的默认加工平面是（ ）。

A ．XY 平面 B. XZ 平面 C. YZ 平面 D. 视机床而定7．关于对刀点的设置原则，下列叙述不准确是( )。

A . 引起的加工误差小B . 便于数值处理和简化程序编制C. 只可设置在加工零件上D. 易于找正并在加工过程中便于检查 8．车削不可以加工（ ）。

A ．螺纹B ．键槽C ．外圆柱面D ．端面 9. 辅助功能中表示无条件程序暂停的指令是（ ）。

A ．M00 B. M01 C.M02 D.M3010. 程序段G03 X60 Z-30 I0 K-30中，其中I ，K 表示（ ）。

A ．圆弧终点坐标 B ．圆弧起点坐标C ．圆心绝对坐标D ．圆心相对圆弧起点的增量 11．某加工程序中的一个程序段如下，其中错误在于（ ）。

N310 G91 G18 G94 G02 X30.0 Y35.0 R10.O F100；A.不应该用G91B.不应该用G18C.不应该用G94D.不应该用G02 12．程序编制中首件试切的作用是( )。

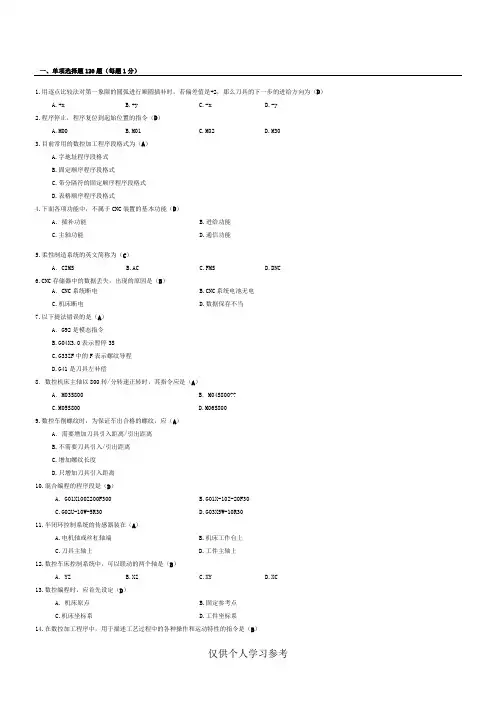

一、单项选择题120题（每题1分）1.用逐点比较法对第一象限的圆弧进行顺圆插补时，若偏差值是+2，那么刀具的下一步的进给方向为（D）A.+xB.+yC.-xD.-y2.程序停止，程序复位到起始位置的指令（D）A.M00B.M01C.M02D.M303.目前常用的数控加工程序段格式为（A）A.字地址程序段格式B.固定顺序程序段格式C.带分隔符的固定顺序程序段格式D.4.AC.5.A．CA．CNCC.7.A．G92C.G33ZFD.G418A．9.AB.C.D.10.A．C.G02U-10W-5R30D.G03X5W-10R3011.半闭环控制系统的传感器装在（A）A.电机轴或丝杠轴端B.机床工作台上C.刀具主轴上D.工件主轴上12.数控车床控制系统中，可以联动的两个轴是（B）A．YZ B.XZ C.XY D.XC13.数控编程时，应首先设定（D）A．机床原点 B.固定参考点C.机床坐标系D.工件坐标系14.在数控加工程序中，用于描述工艺过程中的各种操作和运动特性的指令是（B）A.F、SB.G、M?C.T、PD.T、L15．能用于镜像加工的指令是（A）A．G11 B.G22 C.G10 D.G1416.G91状态下，程序段中的尺寸数字为（D）A.半径值?B.绝对坐标值C.直径值D.增量坐标值17.使刀具以点控制方式，从刀具所在点快速移动到目标点，而移动速度与程序段中的进给速度无关是（A）A.G00B.G01?C.G03D.G0218.数控机床的控制核心是（A）A.数控系统?B.专用软件C.CPUD.PLC19.FMS是指（C）A.C.20.A.C.21.A.C.22.A.C.23.A.24.数控机床A.C.25.A.+X26.A.B.C.D.27.A.防止与工件或夹具干涉碰撞B.方便工件安装测量C.每把刀具刀尖在起始点重合D.必须选在工件外侧28.数控机床伺服系统的直接控制目标为（B）A.机械运动速度B.机械位移C.切削力D.切削用量29.有关数控机床坐标系的说法，其中正确的是（A）A．旋转主轴的顺时针方向是按右旋螺纹进入工件的方向B.Z轴的正方向是使刀具趋近工件的方向C．工件相对于静止的刀具而运动的原则D.Y轴为铅垂轴方向30.立式加工中心垂直布置轴为（C）A．X轴B．Y轴C．Z轴 D.A轴31.为了使三相步进电动机工作稳定，精度高，一般采用的通电方式为（C）A．三相单三拍控制B．三相双三拍控制C．三相六拍控制 C.三相九拍控制32.开环控制的数控机床，通常使用的伺服执行机构为（B）A．交流同步电动机B．功率步进电动机C．交流笼型感应电动机 D.三相异步电动机33.加工中心自动换刀装置选择刀具的四种方式中，刀具的刀柄采用编码方式的是（B）A．顺序选择B．刀具编码选择C34A．35.36A.B.C.D.Z37A.C.38AC.39A．M0640A.C.41．数控机床的组成部分包括（B）A.输入装置、光电阅读机、PLC装置、伺服系统、齿轮变速系统、刀库B.输入装置、CNC装置、伺服系统、机械部件C.输入装置、PLC装置、伺服系统、开环控制系统、机械部件D.输入装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库42.用于机床刀具编号的指令代码是（B）A．F代码 B.T代码?? C.M代码 D.S代码43．计算机数控系统的优点不包括（C）A.利用软件灵活改变数控系统功能，柔性高B.充分利用计算机技术及其外围设备增强数控系统功能C.数控系统功能靠硬件实现，可靠性高D.系统性能价格比高，经济性好44．准备功能G代码中，能使机床作某种运动的一组代码是（A）A.G00、G01、G02、G03、G40、G41、G42B.G00、G01、G02、G03、G90、G91、G92C.G00、G04、G18、G19、G40、G41、G42D.G01、G02、G03、G17、G40、G41、G4245．机床数控系统是一种（C）A.速度控制系统B.电流控制系统C.位置控制系统D.压力控制系统46.用于机床开关指令的辅助功能的指令代码是（C）A．F代码 B.S代码??? C.M代码 D.G代码47A.C.48A.C.49.50.A.B.C.D.51.A.C.52.A．YZ53.A．G0154.A．55.A．数控车床B．数控铣床C.数控冲床D.数控加工中心56.闭环伺服系统使用的执行元件是（B）A.三相异步电机B.交流伺服电机C.步进电机D.电液脉冲马达57.数控机床CNC系统是（C）A.轮廓控制系统B.动作顺序控制系统C.位置控制系统D.速度控制系统58.采用逐点比较法加工第一象限的斜线，若偏差函数值小于零，规定刀具的移动方向为（C）A.+XB.-XC.+YD.-Y59.数控机床有不同的运动形式，需要考虑关键与刀具相对运动关系和坐标系方向，编写程序时，采用的原则为（D）A.刀具固定不动，工件移动B.铣削加工刀具固定不动，工件移动；车削加工刀具移动，工件固定C.分析机床运动关系后再根据实际情况两者的固定和移动关系D.工件固定不动，刀具移动60．指出下列哪些误差属于系统的稳态误差（A）A.定位误差B.跟随误差C.轮廓误差D.定位误差和跟随误差61.所有编制加工程序的全过程都是由手工来完成的称为（B）A.自动编程?B.手工编程C.编程D.计算机编程62．对于数控机床位置传感器，下面哪种说法是正确的（A）ABCD63.AC.64.A．代码C.65.A．G0166.在FANUC—A.C.67.AB．ZCD.Z68D.G01X100Z-50F10069.最早期的NC机床其数控系统中CPU的数量为（C）A．1个CPU B.2个CPU C．无CPU D．3个CPU 70．步进电机的速度成正比的是（B）A.步距角B.通电频率C.脉冲数量D.脉冲当量71．只有间接测量机床工作台的位移量的伺服系统是（B）A．开环伺服系统 B.半闭环伺服系统C．闭环伺服系统D．混合环伺服系统数控机床72.选择刀具起始点时应考虑（A）A.防止与工件或夹具干涉碰撞,方便工件安装测量B.与工件坐标系原点重合C.每把刀具刀尖在起始点重合D.必须选在工件外侧73.中档数控机床的分辨率一般为（C）A．0.1mm B．0.01mm C．0.001mm D．0.0001mm74.对进给伺服系统不产生影响的是（D）A.进给速度B.运动位置C.加工精度D.主轴转速75．直线控制的数控车床可以加工（A）A．圆柱面B．圆弧面C．圆锥面D．螺纹76．伺服系统的控制精度最高的是（C）A.C77A.1个78A.2轴79A.C80.与G02A.G9281.A.B.C.D.82.A.XY83.AC84A．不应该用G90 B．不应该用G19C．不应该用R30.0 D．不应该用G0285.对于卧式数控车床的坐标系，一般以主轴上夹持的工件最远端面作为Z轴的基准点，则Z轴的正方向是（A）A．从此基准点沿床身远离工件的方向B．从此基准点沿床身接近工件的方向C．从此基准点垂直向上的方向D．从此基准点垂直向下的方向86.现代数控机床的各种信号处理中，一般由CNC装置中的PLC部分直接处理的信号是（C）A．闭环控制中传感器反馈的线位移信号B．伺服电机编码器反馈的角位移信号C．机床的逻辑状态检测与控制等辅助功能信号D．数控机床刀位控制信号87.采用逐点比较法插补第一象限的直线时，直线起点在坐标原点处，终点坐标是(5,7)，刀具从其起点开始插补，则当加工完毕时进行的插补循环数是（C）A．10 B．11 C．12?? D．1388．下列有关机床动刚度的叙述中，正确的说法是（C）A．与静刚度成正比? B．与静刚度的平方成正比C．与阻尼比成正比D．与频率比成正比89．一端固定，一端自由的丝杠支承方式适用于（A）A．丝杠较短或丝杠垂直安装的场合B．位移精度要求较高的场合C．刚度要求较高的场合???D90AC91.A．4092．PWMABCD93.ABCD94.A．F/VC．电流95AC96．在AC．主轴控制功能模块D．PLC功能模块97.在数控机床坐标系中平行机床主轴的直线运动为（A）A．X轴?? B.Y轴?? C.Z轴 D.A轴98.采用逐点比较法对第一象限的圆弧进行顺圆插补时，若偏差值是-10，那么刀具的下一步的进给方向为（A）A．+X?? ?B．+Y C．-X D．-Y99.在CNC系统的I/O接口电路中，采用光电耦合器的主要作用是为了（C）A.数模转换????B.频率转换C.抗干扰和电平转换?D.功率放大100．数控机床诞生的国家是（B）A．日本 B.美国? C.英国 D.中国C系统的CMOSRAM常配备有高能电池，其作用是（C）A.RAM正常工作所必须的供电电源B.系统掉电时，保护RAM不被破坏C.系统掉电时，保护RAM中的信息不丢失?D.加强RAM供电，提高其抗干扰能力102.数控机床坐标系建立时，首先要指定的轴是（C）A.X轴B.Y轴C.Z轴??? ?D.W轴103.数控机床开环控制系统的伺服电动机多采用（D）A.直流伺服电机B.交流伺服电机C.交流变频调速电机D.功率步进电动机104.若数控冲床的快速进给速度v=15m/min，快进时步进电动机的工作频率f=5000Hz，则脉冲当量δ为（C）A.0.01mmB.0.02mmC.0.05mm? B.0.02mm105.A.C.106.A.C.107.A.C.108.A.C.109.A.C.110.A.C.111.G42A.B.C.D.112.A.插补误差B.传动元件的传动误差C.检测元件的检测精度D.机构热变形113．现代数控机床的各种信号处理中，一般由CNC装置中的PLC部分直接处理的信号是（C）A.闭环控制中传感器反馈的位移信号B.伺服电机编码器反馈的角位移信号C.机床的逻辑状态检测与控制等辅助功能信号D.数控机床刀位控制信号114.三相步进电动机三相三拍运行时步距角为3°，则三相六拍运行时步距角为（B）A.0.75°B.1.5°C.3°D.6°115.全闭环控制系统的位置反馈元件应（B）A.装在电机轴上B.装在终端执行部件上C.装在传动丝杆上D.装载中间传动齿轮轴上116.，使得能得到比栅距还小的位移量，光栅利用的是（A）A.摩尔条纹的作用B.倍频电路C.计算机处理数据D.电子放大电路117.对于刀具旋转的机床（如铣床），如果Z轴是垂直的，则从主轴向立柱看，对于单立柱机床，（B）A.X轴的正向指向右边B.X轴的正向指向左边C.Y轴的正向指向右边D.Y轴的正向指向左边118.数控铣床在轮廓加工过程中，NC系统所控制的总是（B）A.零件轮廓的轨迹B.刀具中心的轨迹C.工件运动的轨迹D.刀具切削刃的轨迹119.控制步进电机旋转方向的是（B）19.伺服系统的输入是数字量，输出是模拟信号。

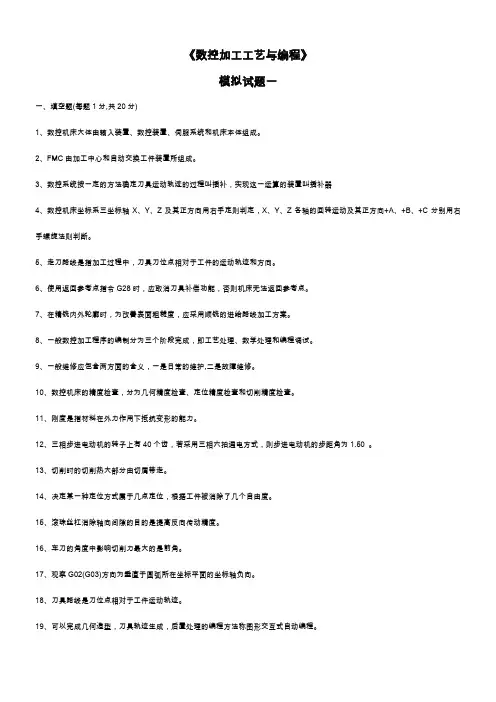

《数控加工工艺与编程》模拟试题一一、填空题(每题1分,共20分)1、数控机床大体由输入装置、数控装置、伺服系统和机床本体组成。

2、FMC由加工中心和自动交换工件装置所组成。

3、数控系统按一定的方法确定刀具运动轨迹的过程叫插补，实现这一运算的装置叫插补器4、数控机床坐标系三坐标轴X、Y、Z及其正方向用右手定则判定，X、Y、Z各轴的回转运动及其正方向+A、+B、+C分别用右手螺旋法则判断。

5、走刀路线是指加工过程中，刀具刀位点相对于工件的运动轨迹和方向。

6、使用返回参考点指令G28时，应取消刀具补偿功能，否则机床无法返回参考点。

7、在精铣内外轮廓时，为改善表面粗糙度，应采用顺铣的进给路线加工方案。

8、一般数控加工程序的编制分为三个阶段完成，即工艺处理、数学处理和编程调试。

9、一般维修应包含两方面的含义，一是日常的维护,二是故障维修。

10、数控机床的精度检查，分为几何精度检查、定位精度检查和切削精度检查。

11、刚度是指材料在外力作用下抵抗变形的能力。

12、三相步进电动机的转子上有40个齿，若采用三相六拍通电方式，则步进电动机的步距角为1.50 。

13、切削时的切削热大部分由切屑带走。

14、决定某一种定位方式属于几点定位，根据工件被消除了几个自由度。

15、滚珠丝杠消除轴向间隙的目的是提高反向传动精度。

16、车刀的角度中影响切削力最大的是前角。

17、观察G02(G03)方向为垂直于圆弧所在坐标平面的坐标轴负向。

18、刀具路线是刀位点相对于工件运动轨迹。

19、可以完成几何造型，刀具轨迹生成，后置处理的编程方法称图形交互式自动编程。

20、刀具磨损主要原因是切削时的高温。

二、判断(每题1分,共20分)1．数控机床是为了发展柔性制造系统而研制的。

（×）2．数控技术是一种自动控制技术。

（√）3．数控机床的柔性表现在它的自动化程度很高。

（×）4．数控机床是一种程序控制机床。

（√）5．能进行轮廓控制的数控机床，一般也能进行点位控制和直线控制。

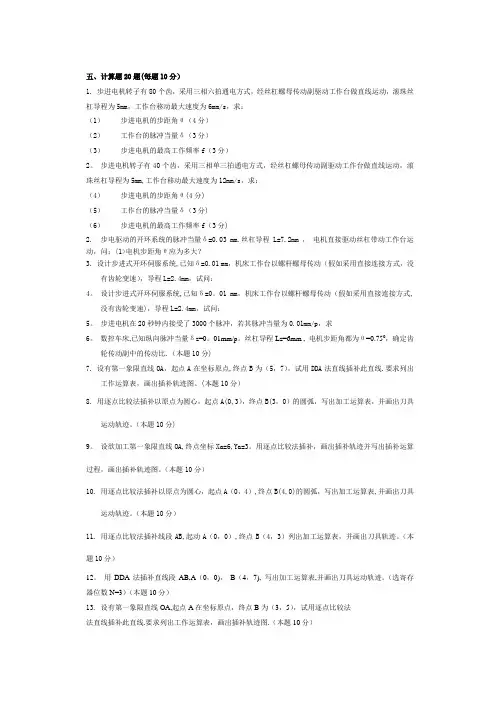

五、计算题20题(每题10分）1. 步进电机转子有80个齿，采用三相六拍通电方式，经丝杠螺母传动副驱动工作台做直线运动，滚珠丝杠导程为5mm，工作台移动最大速度为6mm/s，求：（1）步进电机的步距角θ（4分）（2）工作台的脉冲当量δ（3分）（3）步进电机的最高工作频率f（3分）2。

步进电机转子有40个齿，采用三相单三拍通电方式，经丝杠螺母传动副驱动工作台做直线运动，滚珠丝杠导程为5mm,工作台移动最大速度为12mm/s，求：（4）步进电机的步距角θ(4分)（5）工作台的脉冲当量δ（3分)（6）步进电机的最高工作频率f（3分)2. 步电驱动的开环系统的脉冲当量δ=0.03 mm.丝杠导程L=7.2mm ，电机直接驱动丝杠带动工作台运动，问：〈1>电机步距角θ应为多大？3. 设计步进式开环伺服系统,已知δ=0.01 mm，机床工作台以螺杆螺母传动（假如采用直接连接方式，没有齿轮变速），导程L=2.4mm，试问：4。

设计步进式开环伺服系统,已知δ=0。

01 mm，机床工作台以螺杆螺母传动（假如采用直接连接方式,没有齿轮变速)，导程L=2.4mm，试问：5。

步进电机在20秒钟内接受了3000个脉冲，若其脉冲当量为0.01mm/p，求6。

数控车床,已知纵向脉冲当量δz=0。

01mm/p。

丝杠导程Lz=6mm , 电机步距角都为θ=0.750，确定齿轮传动副中的传动比.（本题10分)7. 设有第一象限直线OA，起点A在坐标原点,终点B为（5，7），试用DDA法直线插补此直线.要求列出工作运算表，画出插补轨迹图。

(本题10分）8. 用逐点比较法插补以原点为圆心，起点A(0,3），终点B(3，0）的圆弧，写出加工运算表，并画出刀具运动轨迹。

（本题10分)9。

设欲加工第一象限直线OA,终点坐标Xa=6,Ya=3。

用逐点比较法插补，画出插补轨迹并写出插补运算过程，画出插补轨迹图。

（本题10分）10. 用逐点比较法插补以原点为圆心，起点A（0，4）,终点B(4,0)的圆弧，写出加工运算表,并画出刀具运动轨迹。

数控技术期末试题（有答案）一、填空题（30×1分）1．伺服系统由和组成。

2．数控机床按控制运动的方式可分为、、。

3．数控技术中常用的插补算法有和插补法两类。

4．刀具补偿分为补偿，补偿。

5．程序编制可分为手工编程和。

6．数控设备主要由、、和受控设备组成。

7．G代码中，代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效；代码表示只在本程序段中有效。

8．典型的数控系统有：日本的、德国的、西班牙的FAGOR。

9．常用的位置检测装置有：、、等。

10．伺服系统的作用是。

11．影响电火化成形加工精度的主要因素：、、等。

12．光栅是用于数控机床的精密检测装置，是一种非接触式测量，按其形状分为和。

13．电火化线切割加工时，常用的工作液主要有：、。

14．插补是指：。

15．数控车削中的指令G71格式为：。

二、解释如下指令或字母含义（15×1分）1、G50(车)2、CNC3、G024、ATC5、G436、G177、G90（铣）8、G549、G81 10、G41 11、M03 12、M0513、M06 14、M30 15、T0305三、简答题（10×2分）1．简述数控线切割的加工原理？它与电火化成形加工有哪些不同？2．简述电火化成形加工时减小电极损耗的吸附效应?四、原理题（15分）欲加工第一象限直线AB，起点A（0，0），终点B（4，3）。

试用逐点比较插补法，写出插补节拍并绘出插补轨迹。

五、编程题（10×2分）1、已知某零件的程序如下，零件厚度10mm，用R5的立铣刀精铣外轮廓。

试回答：(1)用实线划出零件轮廓，并标明各交点、切点坐标；(2)用虚线划出刀具中心轨迹；(3)用箭头和文字标明刀具运行方向；(4)用箭头和文字标明刀具偏移方向、距离。

%O001N001 G90G00G54X-20.Y0Z100.;N002 S1000M03;N003 G43Z-10.H01;N004 G01G41X0Y0D02F300.;N005 G01X0Y15.;N007 G01X58.775;N008 G02X58.775Y-25.R-40.;N009 G01X10.;N010 G02X0Y-15.I0J10.;N011 G01X0Y0;N012 G01G40X-20.Y0;N013 G00Z100.M05;N014 M30;%2、已知零件(厚20mm)及钻孔数控加工程序，采用了循环加工指令；试将如下程序说明填写完整。

一、填空题 1、闭环控制的数控机床带有位置检测装置，它随时接受在工作台端测得的实际 _位置反馈
信号______，将其与数控装置发来的_____指令位置信号__相比较，由其差值控制进给轴运
动，直到差值为零时，进给轴停止运动。
2、 半闭环控制的数控机床与闭环控制的数控机床的区别在于不是 检测反馈信号不是来自
模态代码 和 非模态代码
两类。
33．在单微处理机结构的 CNC 装置中，只有一个中央处理器
，采
用 集中
处理， 分时
控制数控的每一项任务。在多微处理机结构的
CNC 装置中，有两个或两个以上的中央处理器
。
数控装置的主要功能有多坐标控制；插补功能；程序输入；编辑和修改功能；故障自诊
断功能；补偿功能等。
34．工件坐标系是编程人员在 编程 时使用的，由编程人员以工件图 样上的某一
工作台
，而是电动机端或丝杆端连接的测量元件
。实际
位置的反馈值是通过间接测得的伺服电动机的 角位移
算出来的。
3、插补的实质_____数据点的密化___________________________________。
4、加工中心目前最常见的刀库形式盘式刀库和 链式刀库___________两种。
5、CNC 装置由
13、数控系统的ＩＳＯ代码由 7 位二进制数和一位偶校验位组成，其特点为每一排孔的数
目为偶数。
14、数控机床的控制轴数与联动轴数往往不一致，联动轴数一般小于 控制轴数。对于普
通车床联动轴数为 2 个轴。
15、数控系统包括：数控装置 、可编程控制器；主轴驱动；进给装置。
16、刀具补偿的作用是把零件轮廓轨迹 转换成 刀具中心轨迹
过程；

数控技术期末考试试题取题时间审核教研室主任教师试做时间出题教师出题单位使用班级机电考试日期系（部）主任考试成绩期望值印刷份数规定完成时间 110分钟交教务科印刷日期 75数控技术期末考试试题学号: 姓名：班级：座号：。

.。

...。

..。

.密。

.。

.。

.。

.。

.。

..。

封...。

.。

.。

.。

..。

.。

..线。

..。

.。

..。

机电专业年级班学年第 1 学期数控技术试卷试卷类型: A 卷一、单项选择题（每小题1分，共10分）1、ISO标准规定增量尺寸方式的指令为 ______ 。

A） G90 B) G91 C） G92 D） G932、CNC系统中的PLC是 ______ .A）可编程序逻辑控制器 B) 显示器 C）多微处理器 D）环形分配器3、圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的 ______ 。

A）起点坐标值 B）终点坐标值 C）圆心坐标相对于起点的值 D）圆心绝对坐标4、下列关于数控车床编程说法错误的是 ______ .A）编程时可以使用绝对尺寸或者增量尺寸 B）通常使用UW表示增量坐标指令C）使用绝对尺寸编程时,X坐标用直径值表示 D）使用增量值编程时，X坐标以实际位移量表示5、G92的作用是 ______ 。

A）设定刀具的长度补偿值 B）设定工件坐标系 C) 设定机床坐标系 D) 增量坐标编程6、开环伺服系统的主要特征是系统内 ______ 位置检测反馈装置A) 有 B) 没有 C) 某一部分有 D) 可能有7、数控编程人员在数控编程和加工时使用的坐标系是 ______ 。

A）右手直角笛卡尔坐标系 B）机床坐标系 C）工件坐标系 D）直角坐标系8、数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的 ______ 。

A)2倍 B)1。

5倍 C）0.5倍 D)1倍9、以下对于数控机床对伺服系统的要求描述错误的是 ______ 。

A）脉冲当量越大，精度越高 B)快速响应特性好 C)调速范围大,低速大转矩 D)系统可靠性要好，能够连续工作10、数控系统也称为CNC系统,是数控机床的重要部分,其核心是 ______ .A）NC程序 B)CNC装置 C）插补 D）PLC青岛理工大学费县校区试卷纸共 4 页第 1 页试题要求:1、试题后标注本题得分;2、试卷应附有评卷用标准答案，并有每题每步得分标准；3、试卷必须装订，拆散无效；4、试卷必须用碳素笔楷书,以便誉印；5、考试前到指定地点领取试卷。

数控技术复习题1一、单项选择题在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

选错、多选或未选均无分。

1. 数控机床按控制方式进行分类时，哪种控制方式位置精度最高（）A.开环系统B. 闭环系统C.半闭环系统D. 点位控制系统2数控系统中的系统控制软件存放在（）A.PROMB.RAMC.动态RAMD.静态RAM3.G00的指令移动速度值是由什么指定的（）A. 机床参数指定B.数控程序指定C. 操作面板指定D.手动操纵指定4.位置控制模块，给定值与检测的实际值之间进行比较的参量是（）A. 给定位置与实际速度B. 给定位置与实际位置C. 给定速度与实际位置D. 给定速度与实际速度5.对于圆周铣刀进行刀具补偿时，只需进行（）A. 刀具长度补偿B. 刀具直径补偿C. 刀具宽度补偿D. 刀具半径补偿6.旋转变压器定子与转子间的空气隙内的磁通分布是什么规律（）A. 余弦B. 正弦C. 正切D. 余切7.感应同步器鉴相工作方式中，正弦绕组和余弦绕组的励磁电压相位相差（）A. 0B.π/4C. π/2D. π8.用于角位移测量的磁栅为 ( ）A. 平面实体型磁栅B. 带状磁栅C. 线状磁栅D. 圆型磁栅9.交流伺服电动机调速时，通常由下面哪种方法实现（）A调压 B. 调流C. 调频D.Δ/Y方式10.下列伺服电动机中，带有换向器的电动机是( )A.永磁宽调速直流电动机B.永磁同步电动机C.反应式步进电动机D.混合式步进电动机11.为了提高轮廓加工精度，在设计数控系统及加工中应( )A.增大系统增益，提高进给速度B.减小系统增益，降低进给速度C.增大系统增益，降低进给速度D.减小系统增益，提高进给速度12.数控机床伺服系统是以直接控制目标为( )A.机械运动速度B.机械位移C.切削力D.机械运动精度13.无法用准备功能字G来规定或指定的是( )A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸14.主要用于经济型数控机床的进给驱动的是( )A.步进电机B.直流伺服电机C.交流伺服电机D.直流进给伺服电机15. 直接函数圆弧插补法逼近被插补的曲线是用( ) A.切线 B.弦线 C.圆弧 D.双曲线 16.下面CNC 系统软件任务中不属于控制任务的是（ ）。

数控技术期末试卷（doc 6页）一、填空题（每空1分，共22分）1、数控设备主要由输入输出装置、（1）、（2）和（3）等部分组成。

2、按伺服系统的控制方式分类，数控机床可分为开环数控机床、（4）和（5）等三种，其中（6）机床的定位精度最高。

3、数控编程时刀具需要多次反复地执行相同的动作或加工区域，这时可采用（7）指令或（8）来实现。

4、对于多台加工中心构成的FMC或FMS，其工艺设计应主要考虑每台加工设备的加工负荷、（9）、加工要求的保证以及（10）等问题。

5、对于箱体类零件的数控加工，为方便在一次安装后加工更多的表面，其定位方式一般选择（11），其中一个圆柱销的削边方向为（12）。

6、MC机床上的刀具预调是指（13），一般通过（14）预调。

7、用于复杂型腔和型孔的数控电火花成形加工，一般选用（15）机床；为提高加工表面侧壁和底面的加工精度，可采用（16）加工。

8、对于数控线切割加工的自动编程，当按零件轮廓CAD后，在形成刀具路径时，如采用3B格式时一般选择（17）刀具补正方式；如采用4B或ISO格式时，一般选择（18）刀具补正方式；无论采用哪种格式，其数控程序的形成都需进行（19）处理。

9、华中Ⅰ型数控铣床的工作方式有自动、手动、单段、（20）、回参考点和手动攻丝等。

其中单段方式用于（21）情况下。

10、数控系统的诊断程序一般有启动诊断、在线诊断和（22）等几种。

5、当工件轮廓的加工余量较大且不均匀时，为提高加工效率和减少加工成本，其粗加工或半精加工时一般采用数控铣削。

（）6、对于位置精度要求很高的孔系，或换刀次数不多时，其加工顺序应选择顺序方式，即在连续换刀全部加工完一个区域后，再加工另一个区域。

（）7、数控电火花线切割的路线应从坯件预制的穿丝孔开始，由内向外顺序切割，且距离侧面（端面）应小于5mm。

（）8、自动编程时工件外形的定义确定了数控加工路线，与G41、G42等指令的选择无关。

（）9、当数控机床出现故障时，或更换数控系统的电池时，无论什么情况都不要使数控系统断电。

数控技术期末整理试题及答案一、知识点1、数控及数控机床的定义；数控机床的组成；数控机床的主要技术参数；数控机床的分类？答：数控，即是数字控制（NC）；数控机床就是采用了数控技术的机床；数控机床主要由程序介质、数控装置、伺服系统、机床主体四部分组成；数控机床的主要技术参数：1、主要规格尺寸；2、主轴系统；3、进给系统；4、刀具系统；数控机床的分类：1、按机械运动轨迹分类（1.点位控制数控机床；2.直线控制数控机床；3.轮廓控制数控机床。

）；2、按伺服系统的类型分类（1.开环伺服系统数控机床；2.闭环伺服系统数控机床；3. 半闭环伺服系统数控机床。

）；3、按功能水平分类（高、中、低档）；4、按加工方式分类（1.金属切削类数控机床；2金属成型类数控机床；3.数控特种加工机床。

）2、什么是脉冲当量（分辨率）；什么是定位精度和重复定位精度？答：脉冲当量是指两个相邻分散细节之间可以分辨的最小间隔，是重要的精度指标。

定位精度是指数控机床工作台等移动部件在确定的终点所达到的实际位置的精度。

重复定位精度是指在同一台机床上，应用相同程序相同代码加工一批零件，所得到的连续结果的一致程度。

3、开环伺服系统数控机床、闭环伺服系统数控机床、半闭环伺服系统数控机床各自有什么特点？答：(1)开环：这类机床没有来自位置传感器的反馈信号。

数控系统将零件程序处理后，输出数字指令后给伺服系统，驱动机床运动；其结构简单、较为经济、维护方便，但是速度及精度低，适于精度要求不高的中小型机床，多用于对旧机床的数控化改造。

（2）闭环：这类机床上装有位置检测装置，直接对工件的位移量进行测量；其精度高，但系统设计和调整困难、结构复杂、成本高，主要用于一些精度要求很高的镗铣床、超精密车床、超精密铣床、加工中心等。

（3）半闭环：这类数控机床采用安装在进给丝杠或电动机端头上的转角测量元件测量丝杠旋转角度，来间接获得位置反馈信息；可获得较为满意的精度和速度，大多数数控机床采用它，如数控车床、数控铣床和加工中心等。
