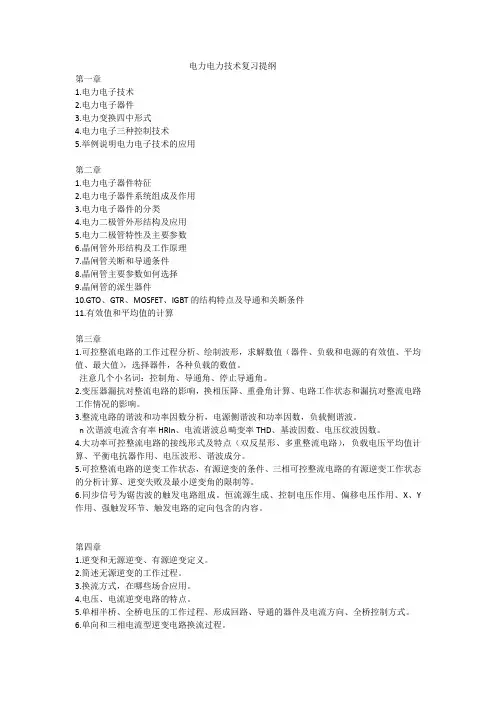

电力电子复习提纲--南京工程学院

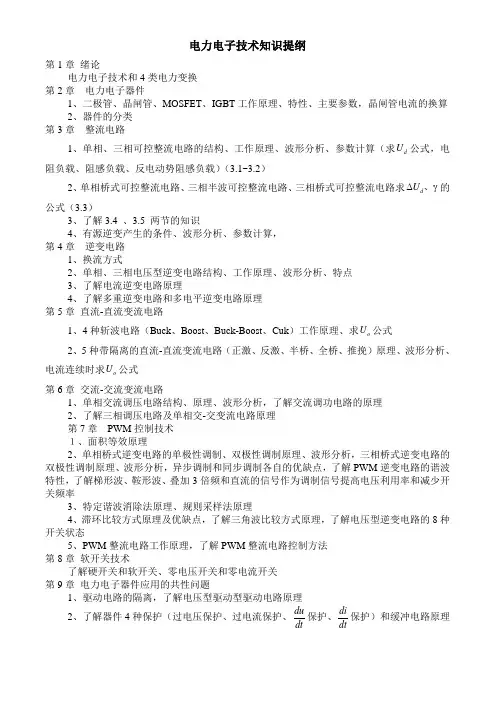

电力电子技术知识提纲第1章 绪论电力电子技术和4类电力变换第2章 电力电子器件1、二极管、晶闸管、MOSFET 、IGBT 工作原理、特性、主要参数，晶闸管电流的换算2、器件的分类第3章 整流电路1、单相、三相可控整流电路的结构、工作原理、波形分析、参数计算（求d U 公式，电阻负载、阻感负载、反电动势阻感负载）（3.1~3.2）2、单相桥式可控整流电路、三相半波可控整流电路、三相桥式可控整流电路求d U ∆γ、的公式（3.3）3、了解3.4 、3.5 两节的知识4、有源逆变产生的条件、波形分析、参数计算，第4章 逆变电路1、换流方式2、单相、三相电压型逆变电路结构、工作原理、波形分析、特点3、了解电流逆变电路原理4、了解多重逆变电路和多电平逆变电路原理第5章 直流-直流变流电路1、4种斩波电路（Buck 、Boost 、Buck-Boost 、Cuk ）工作原理、求o U 公式2、5种带隔离的直流-直流变流电路（正激、反激、半桥、全桥、推挽）原理、波形分析、电流连续时求o U 公式第6章 交流-交流变流电路1、单相交流调压电路结构、原理、波形分析，了解交流调功电路的原理2、了解三相调压电路及单相交-交变流电路原理第7章 PWM 控制技术１、面积等效原理2、单相桥式逆变电路的单极性调制、双极性调制原理、波形分析，三相桥式逆变电路的双极性调制原理、波形分析，异步调制和同步调制各自的优缺点，了解PWM 逆变电路的谐波特性，了解梯形波、鞍形波、叠加3倍频和直流的信号作为调制信号提高电压利用率和减少开关频率3、特定谐波消除法原理、规则采样法原理4、滞环比较方式原理及优缺点，了解三角波比较方式原理，了解电压型逆变电路的8种开关状态5、PWM 整流电路工作原理，了解PWM 整流电路控制方法第8章 软开关技术了解硬开关和软开关、零电压开关和零电流开关第9章 电力电子器件应用的共性问题1、驱动电路的隔离，了解电压型驱动型驱动电路原理2、了解器件4种保护（过电压保护、过电流保护、du dt 保护、di dt 保护）和缓冲电路原理。

电力电子技术复习大纲一、基本概念1.电力电子技术是什么技术？它包含哪几类变换？电力电子系统一般包含哪四部分？电力电子技术——使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。

它包含四类变换 整流（AC-DC ），逆变（DC-AC ），斩波（DC-DC （可调）），交流-交流变换（AC-AC ）。

电力电子系统：由控制电路、驱动电路和以电力电子器件为核心的主电路组成。

2.谁是半控型器件？哪些是全控型器件？哪些是单极型器件？哪些是双极型器件？哪些是复合型器件？按照器件能够被控制电路信号所控制的程度，分为以下三类：1）不可控器件（不能用控制信号来控制其通断, 因此也就不需要驱动电路。

） 电力二极管（Power Diode ）只有两个端子，器件的通和断是由其在主电路中承受的电压和电流决定的。

2）半控型器件（通过控制信号可以控制其导通而不能控制其关断。

） 晶闸管（SCR ）（Thyristor ）及其大部分派生器件 器件的关断由其在主电路中承受的电压和电流决定3）全控型器件（通过控制信号既可控制其导通又可控制其关断，又称自关断器件。

）绝缘栅双极晶体管（Insulated-Gate Bipolar Transistor ——IGBT ） 电力场效应晶体管（电力MOSFET ） 电力晶体管（GTR ，BJT ） 门极可关断晶闸管（GTO ）控制电 路测 测驱电RL 主电V1V2 控制电路检测电路驱动电路主电路V1LR2U 22按照器件内部电子和空穴两种载流子参与导电的情况分为三类： 1) 单极型器件（由一种载流子参与导电的器件） 如：电力场效应晶体管（电力MOSFET ）2) 双极型器件（由电子和空穴两种载流子参与导电的器件） 如：电力二极管 晶闸管（SCR ）电力晶体管（GTR ，BJT ） 门极可关断晶闸管（GTO ）3) 复合型器件（由单极型器件和双极型器件集成混合而成的器件） 如：绝缘栅双极晶体管（IGBT ）MCT （MOS 控制晶闸管）3．单相桥式全控整流电路带纯阻负载时，晶闸管控制角α的移相范围为？单个晶闸管所承受的最大正向电压为？三相半波整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是？单个晶闸管所承受的最大电压为？三相桥式全控整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是？单个晶闸管所承受的最大电压为？单相桥式全控整流电路带纯阻负载时，晶闸管控制角α的移相范围[0 °,180 °]单个晶闸管所承受的最大正向电压为三相半波整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是[0 °,150 °](纯阻负载)；[0 °,90 °](大电感负载) 单个晶闸管所承受的最大正向电压为2U 6三相桥式全控整流电路带纯阻（或阻感，大电感）负载时，晶闸管控制角α的移相范围是[0 °,120 °](纯阻负载)；[0 °,90 °](大电感负载) 单个晶闸管所承受的最大正向电压为2U 6知识点巩固：1.单相桥式全控整流带纯阻负载工作波形：2.三相半波整流电路带纯阻负载工作情况分析：工作波形：基本数量关系：3.三相半波整流电路带大电感负载工作情况分析：工作波形：基本数量关系：4．三相桥式全控整流电路带纯阻负载工作情况分析：工作波形：基本数量关系：5.三相桥式全控整流电路带大电感工作波形：4.逆变电路可以根据直流侧滤波元件的不同进行分类，当直流侧采用电感滤波时，是哪一种逆变电路？直流侧采用电容滤波时，是哪一种逆变电路？逆变电路可以根据直流侧滤波元件的不同进行分类，当直流侧采用电感滤波时，是电压型逆变电路；直流侧采用电容滤波时，是电流型逆变电路。

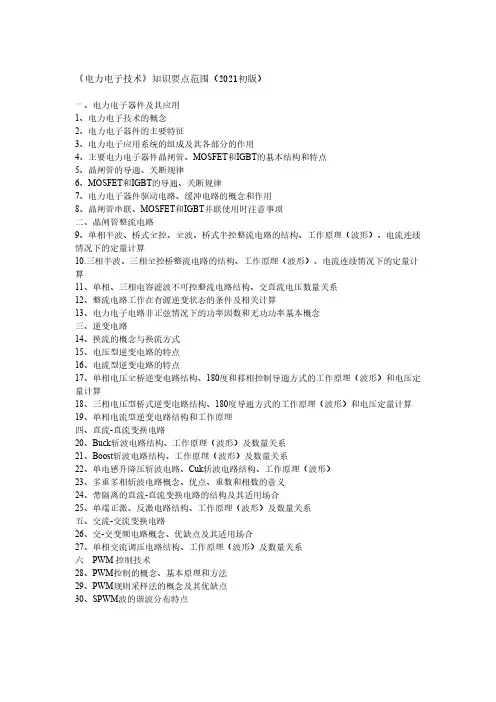

《电力电子技术》知识要点范围（2021初版）一、电力电子器件及其应用1、电力电子技术的概念2、电力电子器件的主要特征3、电力电子应用系统的组成及其各部分的作用4、主要电力电子器件晶闸管、MOSFET和IGBT的基本结构和特点5、晶闸管的导通、关断规律6、MOSFET和IGBT的导通、关断规律7、电力电子器件驱动电路、缓冲电路的概念和作用8、晶闸管串联、MOSFET和IGBT并联使用时注意事项二、晶闸管整流电路9、单相半波、桥式全控、全波、桥式半控整流电路的结构、工作原理（波形）、电流连续情况下的定量计算10.三相半波、三相全控桥整流电路的结构、工作原理（波形）、电流连续情况下的定量计算11、单相、三相电容滤波不可控整流电路结构、交直流电压数量关系12、整流电路工作在有源逆变状态的条件及相关计算13、电力电子电路非正弦情况下的功率因数和无功功率基本概念三、逆变电路14、换流的概念与换流方式15、电压型逆变电路的特点16、电流型逆变电路的特点17、单相电压全桥逆变电路结构、180度和移相控制导通方式的工作原理（波形）和电压定量计算18、三相电压型桥式逆变电路结构、180度导通方式的工作原理（波形）和电压定量计算19、单相电流型逆变电路结构和工作原理四、直流-直流变换电路20、Buck斩波电路结构、工作原理（波形）及数量关系21、Boost斩波电路结构、工作原理（波形）及数量关系22、单电感升降压斩波电路、Cuk斩波电路结构、工作原理（波形）23、多重多相斩波电路概念、优点、重数和相数的意义24、带隔离的直流-直流变换电路的结构及其适用场合25、单端正激、反激电路结构、工作原理（波形）及数量关系五、交流-交流变换电路26、交-交变频电路概念、优缺点及其适用场合27、单相交流调压电路结构、工作原理（波形）及数量关系六PWM控制技术28、PWM控制的概念、基本原理和方法29、PWM规则采样法的概念及其优缺点30、SPWM波的谐波分布特点。

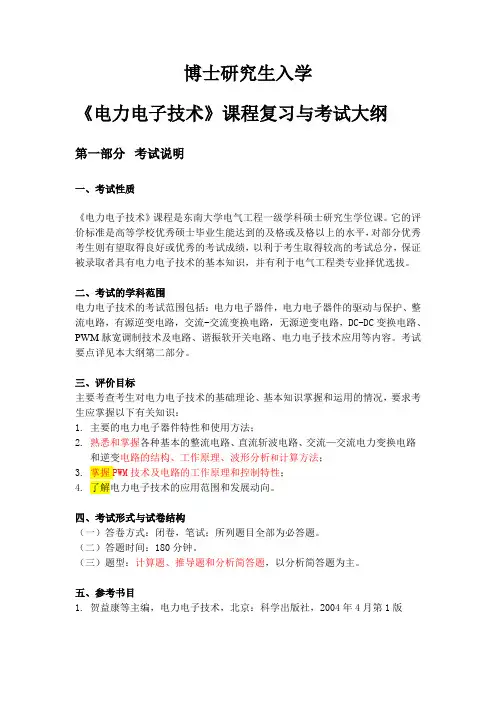

博士研究生入学《电力电子技术》课程复习与考试大纲第一部分考试说明一、考试性质《电力电子技术》课程是东南大学电气工程一级学科硕士研究生学位课。

它的评价标准是高等学校优秀硕士毕业生能达到的及格或及格以上的水平，对部分优秀考生则有望取得良好或优秀的考试成绩，以利于考生取得较高的考试总分，保证被录取者具有电力电子技术的基本知识，并有利于电气工程类专业择优选拔。

二、考试的学科范围电力电子技术的考试范围包括：电力电子器件，电力电子器件的驱动与保护、整流电路，有源逆变电路，交流-交流变换电路，无源逆变电路，DC-DC变换电路、PWM脉宽调制技术及电路、谐振软开关电路、电力电子技术应用等内容。

考试要点详见本大纲第二部分。

三、评价目标主要考查考生对电力电子技术的基础理论、基本知识掌握和运用的情况，要求考生应掌握以下有关知识：1. 主要的电力电子器件特性和使用方法；2. 熟悉和掌握各种基本的整流电路、直流斩波电路、交流—交流电力变换电路和逆变电路的结构、工作原理、波形分析和计算方法；3.掌握PWM技术及电路的工作原理和控制特性；4. 了解电力电子技术的应用范围和发展动向。

四、考试形式与试卷结构（一）答卷方式：闭卷，笔试；所列题目全部为必答题。

（二）答题时间：180分钟。

（三）题型：计算题、推导题和分析简答题，以分析简答题为主。

五、参考书目1. 贺益康等主编，电力电子技术，北京：科学出版社，2004年4月第1版2. 徐德宏等主编，电力电子技术，北京：科学出版社，2006年1月第1版3. 王兆安等主编，电力电子技术，北京：机械工业出版社，2000年5月第4版第二部分考查要点一、电力电子器件半控型器件：晶闸管电流、电压、动态参数、伏安特性；全控型器件：GTR、GTO、MOSFET、IGBT基本参数的了解。

二、电力电子器件的驱动与保护1. 晶闸管同步触发电路的基本概念、基本要求、工作原理；2. 全控器件（GTR、MOSFET、IGBT）的驱动电路；3. 电力电子器件的缓冲电路；4．电力电子器件的串、并联。

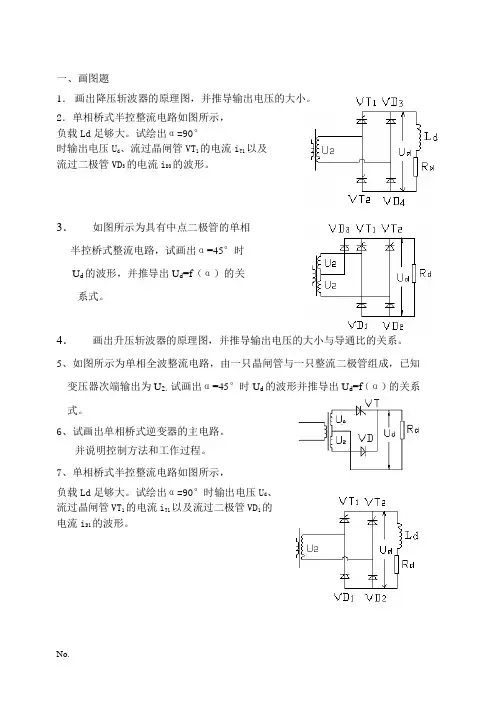

一、画图题1．画出降压斩波器的原理图，并推导输出电压的大小。

2．单相桥式半控整流电路如图所示，负载Ld足够大。

试绘出α=90°时输出电压U d、流过晶闸管VT1的电流i T1以及流过二极管VD3的电流i D3的波形。

3．如图所示为具有中点二极管的单相半控桥式整流电路，试画出α=45°时U d的波形，并推导出U d=f（α）的关系式。

4．画出升压斩波器的原理图，并推导输出电压的大小与导通比的关系。

5、如图所示为单相全波整流电路，由一只晶闸管与一只整流二极管组成，已知变压器次端输出为U2。

试画出α=45°时U d的波形并推导出U d=f（α）的关系式。

6、试画出单相桥式逆变器的主电路。

并说明控制方法和工作过程。

7、单相桥式半控整流电路如图所示，负载Ld足够大。

试绘出α=90°时输出电压U d、Array流过晶闸管VT1的电流i T1以及流过二极管VD1的电流i D1的波形。

二、填空题1．在GTR和IGBT两种自关断器件中，属于电压驱动的器件是____________，属于电流驱动的器件是___________。

2．单相半波可控整流电路，当电感性负载接续流二极管时，控制角的移相范围为_____________________。

3．在反电动势负载时，只有______________的瞬时值大于负载的反电动势，整流桥路中的晶闸管才能随受正压而触发导通。

4．把晶闸管承受正压起到触发导通之间的电角度称为_____________。

5．三相半波可控整流电路，带大电感负载时的移相范围为__________。

6．考虑变压器漏抗的可控整流电路中，在换相过程期间，两个相邻的晶闸管同时导通，对应的电角度称为_____________________。

7．考虑变压器漏抗的可控整流电路中，如与不考虑漏坑的相比，则使输出电压平均值________________。

8．晶闸管元件并联时，要保证每一路元件所分担的电流____________。

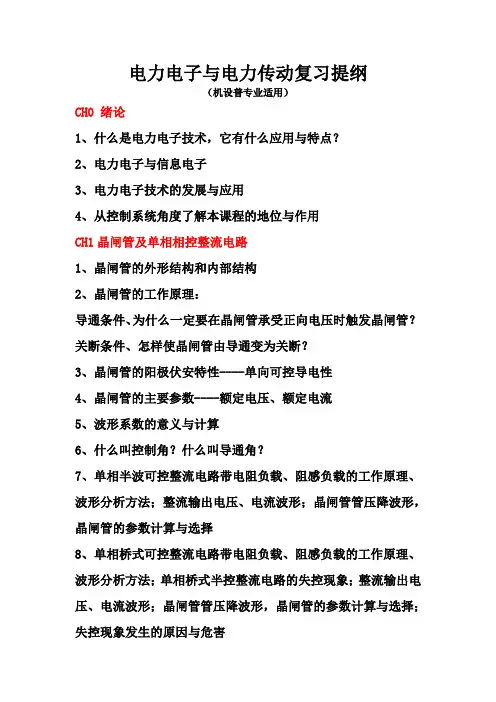

电力电子与电力传动复习提纲（机设普专业适用）CH0 绪论1、什么是电力电子技术，它有什么应用与特点？2、电力电子与信息电子3、电力电子技术的发展与应用4、从控制系统角度了解本课程的地位与作用CH1晶闸管及单相相控整流电路1、晶闸管的外形结构和内部结构2、晶闸管的工作原理：导通条件、为什么一定要在晶闸管承受正向电压时触发晶闸管？关断条件、怎样使晶闸管由导通变为关断？3、晶闸管的阳极伏安特性----单向可控导电性4、晶闸管的主要参数----额定电压、额定电流5、波形系数的意义与计算6、什么叫控制角？什么叫导通角？7、单相半波可控整流电路带电阻负载、阻感负载的工作原理、波形分析方法；整流输出电压、电流波形；晶闸管管压降波形，晶闸管的参数计算与选择8、单相桥式可控整流电路带电阻负载、阻感负载的工作原理、波形分析方法；单相桥式半控整流电路的失控现象；整流输出电压、电流波形；晶闸管管压降波形，晶闸管的参数计算与选择；失控现象发生的原因与危害9、单相桥式全控整流电路和单相桥式半控整流电路接大电感负载，负载两端并接续流二极管的作用是什么？两者的作用是否相同？CH2 三相相控整流电路1、三相半波可控整流电路带电阻负载、阻感负载的工作原理；阻性负载的原理分析与工作波形，自然换相点；数量关系，移相范围；阻感负载的原理分析与工作波形；数量关系，移相范围2、三相桥式全控整流电路带电阻负载、阻感负载的工作原理三相桥式可控整流电路是由两个三相半波可控整流电路（共阴、共阳）组合而成；6个晶闸管的导通顺序，换相过程。

CH3 晶闸管有源逆变电路1、什么叫逆变？什么叫有源逆变？2、逆变的条件？哪些电路可以实现有源逆变？3、逆变失败的原因及最小逆变角的限制CH5 直流斩波电路1、掌握降压直流斩波电路和升压直流斩波电路的基本原理降压斩波电路的原理、数量关系、典型应用升压斩波电路的原理、数量关系、典型应用CH6 直流调速技术1、直流电动机的结构和工作原理2、直流电动机的机械特性3、直流电动机的起动、制动控制4、直流电动机的调速方法：改变电枢电压、改变励磁磁通、 电枢回路串电阻。

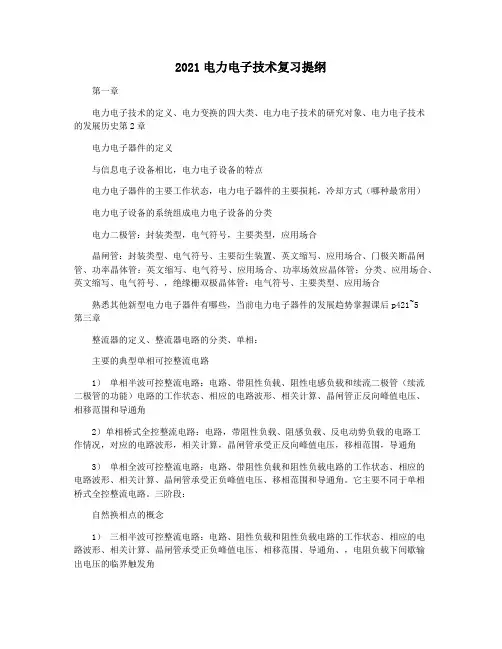

2021电力电子技术复习提纲第一章电力电子技术的定义、电力变换的四大类、电力电子技术的研究对象、电力电子技术的发展历史第2章电力电子器件的定义与信息电子设备相比，电力电子设备的特点电力电子器件的主要工作状态，电力电子器件的主要损耗，冷却方式（哪种最常用）电力电子设备的系统组成电力电子设备的分类电力二极管：封装类型，电气符号，主要类型，应用场合晶闸管：封装类型、电气符号、主要衍生装置、英文缩写、应用场合、门极关断晶闸管、功率晶体管：英文缩写、电气符号、应用场合、功率场效应晶体管：分类、应用场合、英文缩写、电气符号、，绝缘栅双极晶体管：电气符号、主要类型、应用场合熟悉其他新型电力电子器件有哪些，当前电力电子器件的发展趋势掌握课后p421~5第三章整流器的定义、整流器电路的分类、单相：主要的典型单相可控整流电路1）单相半波可控整流电路：电路、带阻性负载、阻性电感负载和续流二极管（续流二极管的功能）电路的工作状态、相应的电路波形、相关计算、晶闸管正反向峰值电压、相移范围和导通角2）单相桥式全控整流电路：电路，带阻性负载、阻感负载、反电动势负载的电路工作情况，对应的电路波形，相关计算，晶闸管承受正反向峰值电压，移相范围，导通角3）单相全波可控整流电路：电路、带阻性负载和阻性负载电路的工作状态、相应的电路波形、相关计算、晶闸管承受正负峰值电压、移相范围和导通角。

它主要不同于单相桥式全控整流电路。

三阶段：自然换相点的概念1）三相半波可控整流电路：电路、阻性负载和阻性负载电路的工作状态、相应的电路波形、相关计算、晶闸管承受正负峰值电压、相移范围、导通角、，电阻负载下间歇输出电压的临界触发角2）三相桥式全控整流电路：电路，带阻性负载、阻感负载电路工作情况，对应的电路波形，相关计算，晶闸管承受正反向峰值电压，移相范围，导通角，电阻负载时输出电压断续的临界触发角变压器漏感对整流电路的影响及相关计算，换相重叠角的概念以及整流电路谐波和无功功率的影响什么是逆变？为什么逆变？逆变的种类？发生有源逆变的条件？逆变失败的原因？最小逆变角p953,4,5,6,7,9,10,11,12,13,16,26,29课后第四章逆变的定义，逆变的分类，有源逆变和无源逆变的概念换向的概念，换向方式，各种换向方式的适用范围，掌握负荷换向的工作原理，掌握强制换向的工作原理和分类，哪些换向方式属于自换向，哪些属于外换向无源逆变电路的分类：电压型和电流型电压型逆变电路的主要特点单相半桥逆变电路：电路、工作原理及波形、特性单相全桥逆变电路：电路、工作原理及波形、特性三相电压型逆变电路：工作模式、电路、工作原理、电流型逆变电路的主要特性单相电流型逆变电路：电路，工作原理p1181，2，3，4，6第五章1、斩波电路主要基本斩波电路、斩波电路的控制方式和控制原理降压斩波电路：电路、工作原理和波形、相关计算升压斩波电路：电路、工作原理和波形、相关计算升压斩波电路：电路、工作原理和波形、相关计算2。

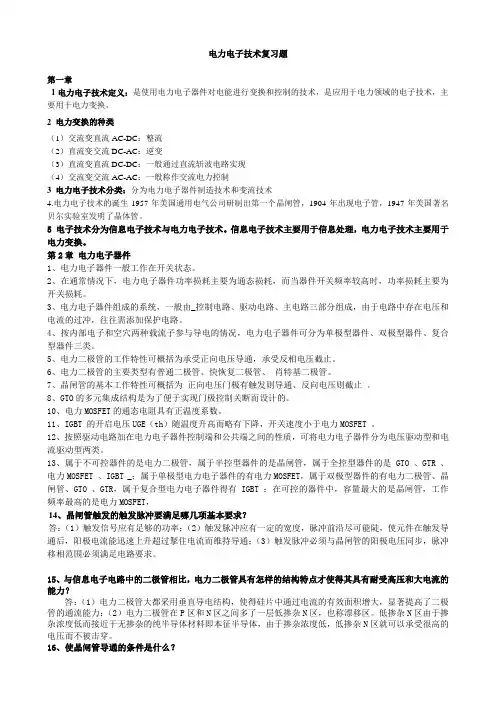

电力电子技术复习题第一章1电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。

2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术4.电力电子技术的诞生1957年美国通用电气公司研制出第一个晶闸管，1904年出现电子管，1947年美国著名贝尔实验室发明了晶体管。

5 电子技术分为信息电子技术与电力电子技术。

信息电子技术主要用于信息处理，电力电子技术主要用于电力变换。

第2章电力电子器件1、电力电子器件一般工作在开关状态。

2、在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。

3、电力电子器件组成的系统，一般由_控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。

4、按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。

5、电力二极管的工作特性可概括为承受正向电压导通，承受反相电压截止。

6、电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。

7、晶闸管的基本工作特性可概括为正向电压门极有触发则导通、反向电压则截止。

8、GTO的多元集成结构是为了便于实现门极控制关断而设计的。

10、电力MOSFET的通态电阻具有正温度系数。

11、IGBT 的开启电压UGE（th）随温度升高而略有下降，开关速度小于电力MOSFET 。

12、按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电压驱动型和电流驱动型两类。

13、属于不可控器件的是电力二极管，属于半控型器件的是晶闸管，属于全控型器件的是 GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有电力MOSFET，属于双极型器件的有电力二极管、晶闸管、GTO 、GTR，属于复合型电力电子器件得有 IGBT ；在可控的器件中，容量最大的是晶闸管，工作频率最高的是电力MOSFET，14、晶闸管触发的触发脉冲要满足哪几项基本要求？答：（1）触发信号应有足够的功率；（2）触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通；（3）触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。

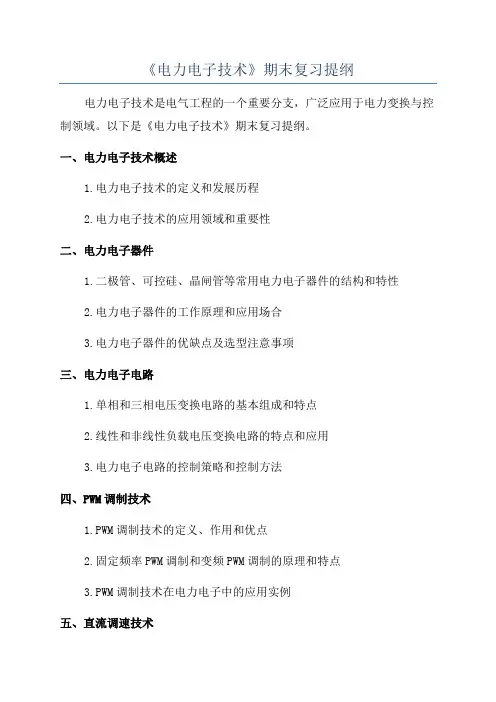

《电力电子技术》期末复习提纲电力电子技术是电气工程的一个重要分支，广泛应用于电力变换与控制领域。

以下是《电力电子技术》期末复习提纲。

一、电力电子技术概述1.电力电子技术的定义和发展历程2.电力电子技术的应用领域和重要性二、电力电子器件1.二极管、可控硅、晶闸管等常用电力电子器件的结构和特性2.电力电子器件的工作原理和应用场合3.电力电子器件的优缺点及选型注意事项三、电力电子电路1.单相和三相电压变换电路的基本组成和特点2.线性和非线性负载电压变换电路的特点和应用3.电力电子电路的控制策略和控制方法四、PWM调制技术1.PWM调制技术的定义、作用和优点2.固定频率PWM调制和变频PWM调制的原理和特点3.PWM调制技术在电力电子中的应用实例五、直流调速技术1.直流电机的基本结构和工作原理2.直流调速系统的基本组成和工作原理3.直流调速系统的调压和调速方式及其特点六、交流调速技术1.变频调速技术的基本原理和分类2.单相和三相交流调速电机的控制策略和控制方法3.交流调速系统的应用领域和发展趋势七、电力电子变换器1.逆变器、换流器和变频器的基本结构和工作原理2.电力电子变换器的功率流动和电磁干扰问题3.电力电子变换器的控制方法和改进措施八、电力电子在电力系统中的应用1.变压器的主动无功补偿技术2.电力电子调压技术在输电线路中的应用3.可控变压器在高压输电系统中的应用实例以上是《电力电子技术》期末复习提纲，每个知识点都需要理解其基本原理、应用场合以及相关的控制方法和技术。

复习时要结合教材、课件、课堂笔记等资料进行系统的学习和总结，重点掌握各个知识点的关键概念和关键流程，同时进行习题和例题的练习，加深对知识点的理解和运用能力。

希望以上提纲对你的复习有所帮助，祝你成功完成期末考试！。

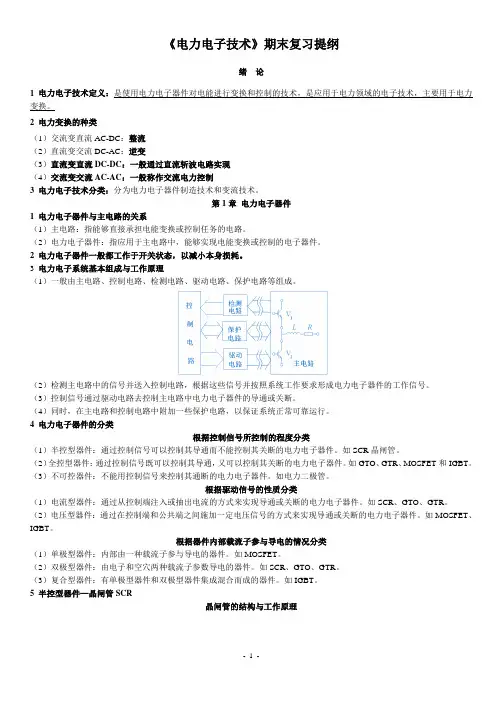

《电力电子技术》期末复习提纲绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。

2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。

第1章电力电子器件1 电力电子器件与主电路的关系（1）主电路：指能够直接承担电能变换或控制任务的电路。

（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。

2 电力电子器件一般都工作于开关状态，以减小本身损耗。

3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。

（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。

（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。

（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。

4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。

如SCR晶闸管。

（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。

如GTO、GTR、MOSFET和IGBT。

（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。

如电力二极管。

根据驱动信号的性质分类（1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。

如SCR、GTO、GTR。

（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。

如MOSFET、IGBT。

根据器件内部载流子参与导电的情况分类（1）单极型器件：内部由一种载流子参与导电的器件。

电⼒电⼦复习完整版电⼒电⼦复习资料⼀、简答题1、晶闸管导通和关断的条件是什么？晶闸管导通的条件：晶闸管承受正向阳极电压，并在门极施加触发电流，（门极触发）晶闸管关断的条件：利⽤外加电压和外电路的作⽤使流过晶闸管的电流降到接近于零的某⼀数值以下。

2、有源逆变实现的条件是什么？1直流测要有电动势，其极性须和晶闸管的导通⽅向⼀致，其值应⼤于交流电路直流测的平均电压。

2要求晶闸管的控制⾓α>π/2,使Ud为负值3.什么是逆变失败，造成逆变失败的原因有哪些？如何防⽌逆变失败。

答：逆变运⾏时，⼀旦发⽣换流失败，外接的直流电源就会通过晶闸管电路形成短路，或者使交流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很⼩，形成很⼤的短路电流，称为逆变失败或逆变颠覆。

防⽌逆变的⽅法;采⽤精确可靠的触发电路，使⽤性能良好的晶闸管，保证交流电源的质量，留出充⾜的换向裕量⾓β等4、电压型逆变器与电流型逆变器各有什么样的特点？1）、直流侧为电压源，或并联有⼤电容，相当于电压源。

直流侧电压基本⽆脉动，直流回路呈现低阻抗。

2）、由于直流电压源的钳位作⽤，交流侧输出电压波形为矩形波，并且与负载阻抗⾓⽆关。

⽽交流侧输出电流波形和相位因负载阻抗情况的不同⽽不同。

3）、当交流侧为阻感负载时需要提供⽆功功率，直流侧电容起缓冲⽆功能量的作⽤。

为了给交流侧向直流侧反馈的⽆功能量提供通道，逆变桥各臂都并联了反馈⼆极管。

5、换流⽅式有哪⼏种？分别⽤于什么器件？器件换流、电⽹换流、负载换流、强迫换流1)、器件换流。

⽤在IGBT、电⼒MOSFET、GTO、GTR等的全控型器件的电路中。

2）、电⽹换流⽤在：单相可控整流电路、三相可控整流电路、三相交流调压电路、采⽤相控⽅式的交-交变频电路6、画出GTO,GTR ,IGBT,MOSFET四种电⼒电⼦器件的符号并标注各引脚名称7、单相全波与单相全控桥从直流输出端或从交流输⼊端看均是基本⼀致的，两者的区别？1）、单相全波可控整流电路中变压器为⼆次绕组带中⼼抽头，结构较复杂。
