南京工程学院电路原理A

附录一：原始资料1.变电所有关资料（110/10kV）变电所编号最大负荷（MW）功率因数（COSφ）负荷曲线重要负荷（％）A P1 0.9 A orB 65B P2 0.9 A or B 70C P3 0.9 A or B 55L1 26 km，L2 15 km，L3 20 km，L4 24 km。

注：A、B、C变电所分别由1/3的学生设计；P1～P3，L1～L4,每位学生一3组数据，互不相同。

2.环境温度年最高温度40℃，最热月最高平均气温32℃3.变电所10kV侧过电流保护动作时间为1秒4.110kV输电线路电抗按0.4Ω/km计5.发电厂变电所地理位置图（附图一）6.典型日负荷曲线（附图二）附图一发电厂变电所地理位置图G：汽轮机 QFQ－50－2，50MW COSφ=0.8，X〃d=0.124 T：变压器 SF7－40000/121±2×2.5%P o = 46kW PK= 174kW Io% = 0.8 UK% = 10.5附图二典型日负荷曲线5设计说明书一、对待设计变电所在电力系统中的地位，作用及电力用户的分析：1.1、变电所在电力系统中的地位与作用：变电所是联系发电厂和电力用户的中间环节，起着电压变换和分配电能的作用。

根据变电所在电力系统中的地位和作用不同，变电所可分为枢纽变电所、中间变电所、区域变电所和终端变电所。

①枢纽变电所变电所位于电力系统的枢纽点，汇集有多个电源（发电厂或其他电力网），连接电力系统的高压和中压，电压等级在330kV以上，负责向区域变电所和中间变电所供电。

当其停电时，将引起电力系统解列甚至瘫痪。

②中间变电所中间变电所位于枢纽变电所和区域变电所之间，使长距离输电线路分段，其高压侧以交换潮流为主，起功率交换作用。

它一般汇集2~3路电源，电压等级在220~330kV之间。

除了通过功率外，它还降压向当地用户供电，当其停电时将使区域电网解列。

③地区变电所地区变电所负责向某一地区城市供电，高压侧电压等级一般为110kV或220kV，低压侧电压等级一般为110 kV或35 kV。

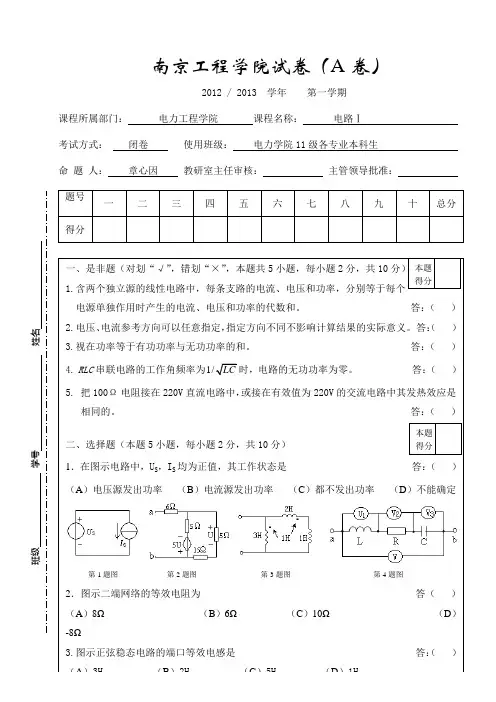

南京工程学院试卷（A卷）
2012 / 2013 学年第一学期
课程所属部门：电力工程学院课程名称：电路Ⅰ
考试方式：闭卷使用班级：电力学院11级各专业本科生
命题人：章心因教研室主任审核：主管领导批准：
一、是非题（对划“√”，错划“×”，本题共5小题，每小题2分，共10分）
1.含两个独立源的线性电路中，每条支路的电流、电压和功率，分别等于每个
电源单独作用时产生的电流、电压和功率的代数和。

答：（）
2.电压、电流参考方向可以任意指定，指定方向不同不影响计算结果的实际意义。

答：（）
3.视在功率等于有功功率与无功功率的和。

答：（）
4.RLC串联电路的工作角频率为1/LC时，电路的无功功率为零。

答：（）
5. 把100Ω电阻接在220V直流电路中，或接在有效值为220V的交流电路中其发热效应是
相同的。

答：（）二、选择题（本题5小题，每小题2分，共10分）
1．在图示电路中，U S，I S均为正值，其工作状态是答：（）（A）电压源发出功率（B）电流源发出功率（C）都不发出功率（D）不能确定
第1题图第2题图第3题图第4题图
2．图示二端网络的等效电阻为答（）
本题
得分
本题
得分
南京工程学院试卷共 5 页第 5 页。

南京工程学院试卷(A)一、填空题（本题10空 ,每空2分，共20分）1、将8421BCD码数（0011 0011）化成十进制数、八进制数、十六进制数。

2、常用的MSI组合逻辑模块有、、及、和等3、某RAM芯片有个10个地址端和4个数据端的，其存储容量为。

4、PROM芯片出厂时，存储单元全存1（或0），使用时，允许用户根据需要把某些单元改写为0（或1），允许改写的次数为次二、化简题（每题3分，共9分）1、用公式法将化简为最简与或式。

2、用图形法将化简为最简与或式。

3、用图形法将化简为最简与或式。

三、判断题（每题2分，共10分）判断下列各电路是否正确（输出波形，输出逻辑关系，参数选择及电路接法），正确的打√，错误的打×。

（图中门电路为TTL型）( a ) ( b ) ( c )( d ) ( e )四、试写出下列逻辑电路的逻辑函数表达式。

（6分）五、某楼梯上、下各有一个开关A、B，用来控制楼道灯Z，要求上楼时，可在楼下开灯，上楼后可在楼上顺手关灯。

下楼时，可在楼上开灯，下楼后可在楼下顺手关灯。

设AB初始状态00时，灯不亮，Z＝0。

试跟据A、B和Z的逻辑关系列真值表。

（4分）六、分别画出用下列方法实现逻辑函数的逻辑图（输入信号可为原变量或反变量）。

（8分）（1）用最少的与非门实现；（2）用3线—8线译码器（逻辑符号如图所示）加适当门电路实现。

七、试列出图（a）、图（b）所示电路的Q n+1的表达式，并对应下面所示的输入信号波形和时钟波形，画出Q1、Q2端的波形，设Q1、Q2的初始状态为0。

（8分）八、分析下图所示电路：（1）列出该电路的驱动方程，状态方程和输出方程；（2）列出电路的状态转换表；（3）画出电路的状态图和时序图；（4）并回答：该电路是同步还是异步时序电路？（16分）九、某集成十进制计数器的功能表及逻辑符号如下，试画出用复位法将其构成31进制计数器的电路图。

（5分）十、用PLA实现下列逻辑函数（共8分）（1）（4分）（2）（4分）十一、集成555定时器的功能表及其所构成的电路如下，试分析其构成何种应用电路，并画出u c、u o的波形。

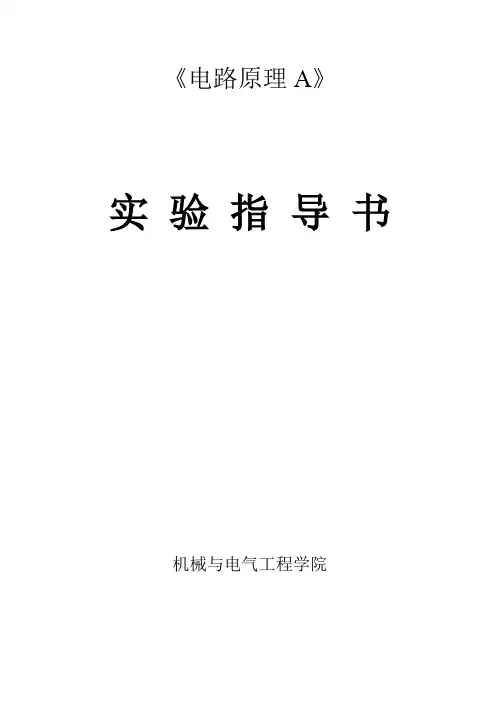

《电路原理A》实验指导书机械与电气工程学院目录前言 (2)一、叠加原理的验证 (3)二、戴维南定理 (6)三、RC一阶电路的响应测试 (10)四、正弦稳态交流电路相量的研究 (13)五、三相交流电路电压、电流的测量 (16)六、二端口网络测试 (19)前言电路原理实验面向电类专业，能使学生更好地理解和深刻地把握电学知识，在课堂讲授的基础上，训练和培养学生的动手实验技能。

设置的实验项目中，有一定数量的设计性实验。

各项实验的具体要求在正文中有明确要求。

各专业具体选作的实验项目根据课程实验大纲选定。

电气自动化实验中心实验一叠加原理的验证一、实验目的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。

二、原理说明叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。

四、实验内容实验线路如图1-1所示，用DG05挂箱的“基尔夫定律/叠加原理”线路。

图1-11. 将两路稳压源的输出分别调节为12V和6V，接入U1和U2处。

2. 令U1电源单独作用（将开关K1投向U1侧，开关K2投向短路侧）。

用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表1-1。

3. 令U2电源单独作用（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记入表1-1。

4. 令U1和U2共同作用（开关K1和K2分别投向U1和U2侧），重复上述的测量和记录，数据记入表1-1。

5. 将U2的数值调至＋12V，重复上述第3项的测量并记录，数据记入表1-1。

6. 将R5（330Ω）换成二极管1N4007（即将开关K3投向二极管IN4007侧），重复1～5的测量过程，数据记入表1-2。

南京工程学院硕士研究生《电气工程基础》科目考试大纲适用类别：085800能源动力一、考试范围包括《电路》、《电力系统稳态分析》两门课程知识。

其中电路部分包括：电路模型和电路定律、电路的等效变换和一般分析方法、电路定理、一阶和二阶动态电路时域分析、正弦稳态电路、耦合电感电路、三相电路、非正弦周期电流电路、动态电路复频域分析、二端口网络等内容。

电力系统稳态分析部分包括：电力系统基本概念、电力系统各元件的特性和数学模型、简单电力网络的计算和分析、复杂电力系统潮流的计算机算法、电力系统的有功功率和频率调整、电力系统的无功功率和电压调整。

二、考试形式与考试题型1、答卷方式：闭卷，笔试。

2、试卷分值：150分；电路部分100分，电力系统稳态分析部分50分。

3、试卷题型：计算题/问答题/综合分析题，11-12题。

三、考试内容要点1.电路模型和电路定律掌握电阻元件、电容元件和电感元件的特性；掌握电压源、电流源和受控电源的特性；熟练掌握基尔霍夫定律的应用。

2.电阻电路的等效变换掌握电路的等效变换方法（电阻的串联和并联、电阻的Y形连接和△形连接的等）；熟练掌握电压源、电流源的串联和并联、实际电源的两种模型及其等效变换方法；掌握输入电阻的定义和计算方法。

3.电阻电路的一般分析了解电路图论的初步概念；理解KCL和KVL的独立方程数；熟练掌握支路电流法、网孔电流法、回路电流法和结点电压法，并能灵活应用上述方法进行电路计算。

4.电路定理掌握叠加定理、替代定理、戴维宁定理、诺顿定理、最大功率传输定理，并能灵活运用于电路简化和计算。

5.动态一阶电路时域分析熟悉用一阶微分方程描述电路，掌握求解常微分方程的经典法及一阶电路时间常数的方法；熟练掌握一阶电路的零输入响应、零状态响应、全响应；掌握阶跃响应和冲激响应的求法。

6.动态二阶电路时域分析掌握用经典法分析二阶电路的过渡过程；理解二阶电路的零输入响应、零状态响应、全响应、阶跃响应和冲激响应。

南京工程学院试卷（A卷）课程名称：电路原理A一、填空题（本题5个空 ,每空2分,共10分）1、若RC串联电路对二次谐波的阻抗为，则对基波的阻抗为。

2、电路如图1所示，各点的电位在图上已标出，则电压。

图1 图23、如图2所示的电路，受控电压源发出的功率是。

4、电容元件当参考方向时（填关联或非关联）,公式成立。

二、单项选择题(请在每小题的四个备选答案中，选出一个最佳答案；共5小题，每小题2分，共10分)1、已知两个正弦量分别为，，则和的相位差为。

A.超前B. 滞后C. 超前D. 滞后2、如图3所示的电路中已知，,,可以求得电流I= 。

A. 0.5AB. -0.5AC. 1.5AD. -1.5A图3 图43、RLC串联电路的端口电压有效值U，电流有效值I，阻抗Z，则平均功率可以表示为。

A. B.C. D.4、如图4所示的RL电路中，并联上电容C后，电流表A的读数将会。

A.变大B.变小C. 不变D. 无法确定5、对称三相电路的平均功率计算公式为。

A. B. C. D.三、作图题（本题2小题，每小题5分，共10分）1、如图5所示的串联电路原已稳定，电容初始电压为。

在时将开关S闭合，画出时的运算电路图。

图52、将图6所示的电路化简为最简的电压源形式。

（要有适当的化简过程）图6四、简单计算题（本题4小题，每小题5分，共20分）1、如图7所示的互感电路，已知，，求互感系数M。

图72、如图8所示电路，用节点电压法列出节点1和2的方程。

（只列方程，不求解）图83、某二端网络端口处的电压和电流的表达式分别为，，则电路中电压、电流的有效值和电路所消耗的平均功率。

4、已知某二端口网络的Y参数矩阵为，求该网络的传输参数矩阵，并回答该网络是否有受控源。

五、综合计算题（本题4小题，共50分）1、如图9所示电路，用戴维南定理求出获得最大的功率时的值和该最大功率。

（本题15分）图92、三相负载的平均功率为2.4 kW、功率因数为0.6的对称三相电感性负载与线电压为380 V的供电系统相联，如图10所示。

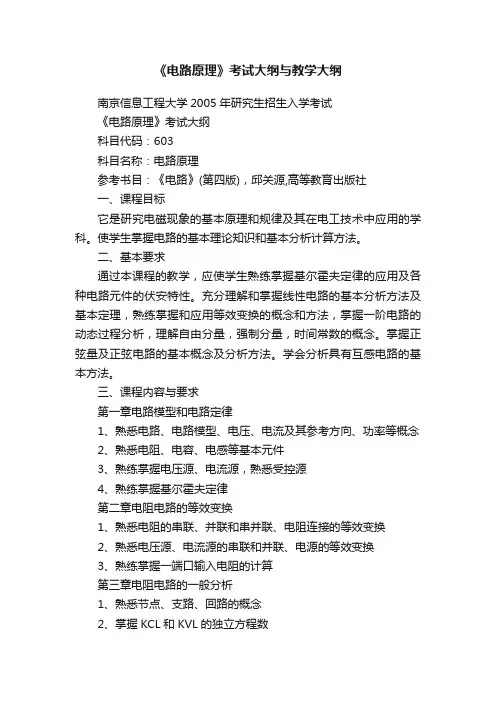

《电路原理》考试大纲与教学大纲南京信息工程大学2005年研究生招生入学考试《电路原理》考试大纲科目代码：603科目名称：电路原理参考书目：《电路》(第四版)，邱关源,高等教育出版社一、课程目标它是研究电磁现象的基本原理和规律及其在电工技术中应用的学科。
