手机壳模型及其模具设计

手机壳注塑模具设计及仿真手机壳注塑模具设计及仿真近年来，手机已成为人们生活中不可或缺的一部分。

随着手机的普及，手机壳作为一种保护外壳也变得越来越重要。

手机壳的外观设计和注塑模具的精准制造对于手机壳的质量和功能起着关键作用。

本文将介绍手机壳注塑模具设计和仿真的过程及方法。

一、注塑模具设计的基本步骤1.确定产品要求：首先需要确定手机壳的设计要求，包括壳体形状、尺寸、配色等。

这些要求将为注塑模具的设计提供基本依据。

2.模具结构设计：根据手机壳的设计要求，进行模具结构设计。

模具结构设计包括注塑机的选择、模具的分型方式、流道系统设计等。

注塑机的选择根据产品尺寸和材料特性确定，模具的分型方式包括平板分型、拉伸分型、侧分型等。

3.模具零件设计：根据模具结构设计确定的分型方式，进行模具零件的设计。

模具零件包括模腔、模芯、顶出杆、定位销、模板等。

4.模具加工工艺设计：根据模具零件设计，确定模具的加工工艺。

加工工艺包括材料选择、加工方法、加工工艺参数等。

5.模具装配和调试：将模具的各个零件进行组装，进行模具调试。

模具调试包括合模试模、开模试模、调整流道系统等。

二、注塑模具的仿真分析注塑模具仿真分析是模具设计中的重要一步。

通过仿真分析，可以对模具的结构和工艺进行评估和优化，提高模具的性能和质量。

常用的注塑模具仿真分析软件有Moldex3D、ANSYS、AUTODYN等。

这些软件可以对注塑过程进行材料流动分析、温度场分析、残余应力分析等。

在注塑模具的仿真分析中，首先需要进行材料流动分析。

材料流动分析可以预测注塑过程中熔融塑料的流动情况，帮助优化流道设计。

流道设计的好坏直接影响产品的成型质量。

其次，进行温度场分析。

温度场分析可以预测注塑过程中的温度分布，帮助优化冷却系统设计。

冷却系统设计的好坏直接影响模具的冷却效果和产品收缩性能。

最后，进行残余应力分析。

残余应力分析可以预测注塑过程中的残余应力分布，帮助优化模具的结构设计。

本科毕业论文（设计）题目手机壳模具设计与结构设计作者机械工程学院学院专业料成型与控制工程学号指导教师二〇一六年二月二十二日摘要本次设计就是将手机壳作为设计模型，将注塑模具的相关知识作为依据，阐述塑料注塑模具的整体设计过程。

该毕业设计的内容是手机壳的注塑模具，材料为PC，根据其结构形状特点以及通过对手机壳成型工艺的正确分析，确定型腔的总体布局，选择分型面，确定脱模方式，设计浇注系统等；同时本文对注塑模具进行简要介绍，对注塑模具中的主要零件进行设计计算，在设计过程中着重考虑其生产实际中的经济性和合理性。

关键词：注塑模具；注射成型；分型面AbstractThis design is the air refreshing agent box as a design model, the injection mold related knowledge as the basis, elaborated the whole design process of plastic injectio n mould.The content of graduation design is the injection mold of air refreshing agent box, the material is PC, according to the structure characteristics and the correct analysis of the air refreshing agent box molding process, to determine the overall layout of the cavity, the choice of parting surface, gating system design to determine the stripping method, etc.; at the same time this paper gives a brief introduction about the injection mould, the main parts of injection mold design and calculation, in the design process focuses on the actual production in the economy and rationality.Keywords：The plastic mold；the parametrization;；divides the profile目录摘要 (I)Abstract..................................................... I I第一章绪论 (1)1.1 模具介绍 (3)1.2 模具在加工工业中的地位 (3)1.3 模具的发展趋势 (3)第二章该塑件材料分析和工艺性分析 (4)2.1 材料分析 (6)2.2 工艺分析 (7)2.2.1尺寸及精度 (8)2.2.2表面粗糙度 (9)2.2.3形状 (9)2.2.4斜度 (9)第三章拟定成型工艺 (10)3.1制件成型方法 (10)3.2制件的成型参数 (10)3.3确定型腔数目.............................. 错误！未定义书签。

手机外壳注射模具设计摘要模具制造技术迅速发展，已成为现代制造技术的重要组成部分。

如模具的CAD/CAM技术，模具的激光快速成型技术，模具的精密成形技术，模具的超精密加工技术。

本设计介绍了手机外壳注射模具的设计与制造方法。

该注射模采用了1模2腔的结构。

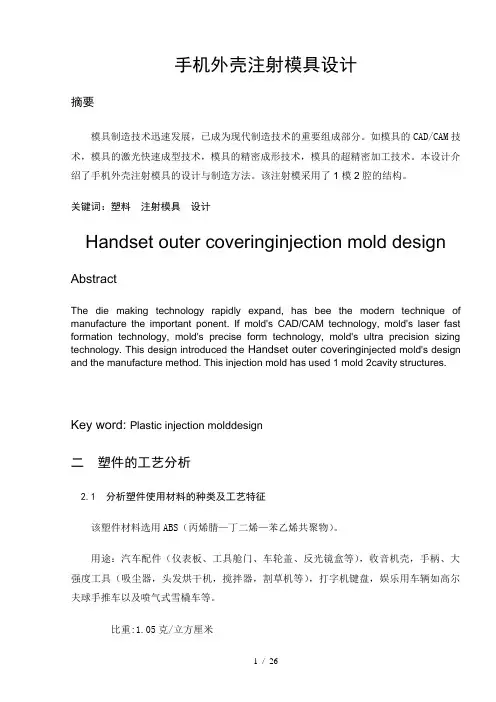

关键词：塑料注射模具设计Handset outer coveringinjection mold designAbstractThe die making technology rapidly expand, has bee the modern technique of manufacture the important ponent. If mold's CAD/CAM technology, mold's laser fast formation technology, mold's precise form technology, mold's ultra precision sizing technology. This design introduced the Handset outer covering injected mold's design and the manufacture method. This injection mold has used 1 mold 2cavity structures. Key word: Plastic injection molddesign二塑件的工艺分析2.1 分析塑件使用材料的种类及工艺特征该塑件材料选用ABS（丙烯腈—丁二烯—苯乙烯共聚物）。

用途：汽车配件（仪表板、工具舱门、车轮盖、反光镜盒等），收音机壳，手柄、大强度工具（吸尘器，头发烘干机，搅拌器，割草机等），打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪橇车等。

比重:1.05克/立方厘米燃烧鉴别方法：连续燃烧、蓝底黄火焰、黑烟、浅金盏草味溶剂实验：环已酮可软化，芳香溶剂无作用特点：1、综合性能较好,冲击强度较高,化学稳定性,电性能良好.2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理.3、有高抗冲、高耐热、阻燃、增强、透明等级别。

手机壳模型及其模具设计手机壳模型及其模具设计手机壳是保护手机的外壳，它能够防止手机的外壳被刮伤或摔坏，为手机提供安全保护。

随着手机市场的不断扩大和消费者对智能手机依赖程度的不断提高，手机壳也变得越来越多样化。

目前市场上的手机壳分为硅胶壳、塑料壳、金属壳、皮革壳、木质壳等多种材质。

但是无论使用哪种材质的手机壳，都需要通过模具进行制作。

手机壳模型是手机壳被制作前的一个重要步骤，它是一种三维设计图形，可以帮助人们精确地了解手机壳的尺寸大小和外形。

手机壳模型通常是由CAD软件进行设计，设计者需要通过模拟、调整，不断地修改模型，直到达到最终的设计效果。

手机壳模型的设计要求精确性高，设计者需要充分了解手机制作的特点和要求，避免在加工过程中出现不必要的浪费。

手机壳模具是由手机壳模型进行制作的一种工具，它能够在生产过程中准确地制造出手机壳。

手机壳模具的制作需要针对不同的材质，确定合适的材料和方法，同时需要考虑手机壳模具的耐用性和成本效益。

手机壳模具的制作需要经过以下几个步骤：首先，需要确定手机壳模具的尺寸和形状，与手机壳模型进行匹配。

其次，需要选择合适的模具材料，例如石膏、钢铁等。

然后，设计师需要使用CAD或CAM软件进行模具的设计和切割，在进行生产前需要对模具进行测试并提出修改意见。

最后，将手机壳模具投入生产中，在加工过程中需要定期检查模具的耐用性和生产效率。

在手机制造厂家中，建立专业的手机壳研发部门，能够提高手机壳设计的效率和质量，减少可能出现的失误和成本浪费。

总之，手机壳是手机保护的重要部件，手机壳模型和模具设计的准确性对于手机壳的生产至关重要。

随着科技的不断进步和消费者对手机壳质量要求的提高，手机壳模型和模具设计将会面临更大的挑战。

因此，手机壳研发部门需要紧跟市场需求，不断创新，提高制造效率和质量，为消费者提供更好的用户体验。

前言塑料是20实际人类的重大发明，它的发明和广泛使用，为人类的物质文明谱写了新的篇章，大大推动了人类社会的进步和繁荣。

随着各种性能优越的各种工程塑料的不断开发，注塑工艺越来越多地用于制造领域成形各种性能要求的制品，，在机电、仪表、化工、汽车和航天航空等领域，塑料已成为金属的良好代用材料并得到了广泛的应用，出现了金属材料塑料化的趋势。

据最近数据统计，在工业发达国家，日本生产塑料模具和生产冲压模的企业各占40%，韩国模具专业，生产塑料模的占43.9%，新加坡全国有460家模具企业，60%生产塑料模。

作为最有效的塑料成型方法之一的注塑成型技术具有一次成型各种结构复杂和尺寸精密的塑料。

成型周期短、生产率高、大批生产时成本低廉、易于实现自动化或自动化生产等特点。

因此，世界塑料模具成型中约占半数以上是注塑模具。

选题背景：目前，手机的普及速度大大超越了专家的预测与想象。

它已从最初的模拟系统发展到目前的数字系统。

在此期间手机的功能越来越丰富，体积越来越小，造型越来越美观，充分体现了技术与艺术结合。

除了最基本的实用功能外，手机还要考虑美观和舒适，在设计上必须充分考虑使用对象、使用场合、功能要求、人机工效学等因素。

应此，能够快速制造出结构合理、外观漂亮、能吸引大众眼球的手机外壳注塑模具已成为生产厂家关注的焦点。

本次毕业设计题目是“手机壳键盘部分注塑模具设计”，塑件为手机键盘部分外壳。

目录前言 (1)1.概论 (5)1.1设计前应注意事项 (6)1.2基本程序 (6)1.3注射模设计审核要点 (6)1. 塑件的成形工艺性分析 (9)1.1塑件材料的选择及其结构分析 (9)1.2ABS的注射成型工艺 (10)1.2.1注射成型工艺过程 (10)1.2.2ABS的注射成型工艺参数 (10)1.3ABS性能分析 (10)1.3.1使用性能： (10)1.3.2成型性能： (11)1.4ABS成型塑件的主要缺陷及消除措施： (12)2 模具结构形式的拟定 (13)2.1确定型腔数量及排列方式 (13)2.2模具结构形式的确定 (13)3 注塑机型号的确定 (15)3.1有关塑件的计算 (15)3.2注射机型号的确定 (15)3.3注射机及型腔数量的校核 (16)3.4注射机及参数量的校核 (16)4.分型面位置的确定 (19)4.1分型面的形式 (19)4.2分型面的设计原则 (19)4.3分型面的确定 (19)5.浇注系统的形式和浇口的设计 (20)5.1主流道的设计 (20)5.2冷料井的设计 (23)5.2.1主流道冷料井的设计 (23)5.2.2分流道冷料井的设计 (24)5.3.1分流道的截面面形状 (24)5.3.2分流道的截面尺寸 (24)5.3.3分流道的长度 (25)5.3.4分流道的表面粗糙度 (26)5.3.5分流道的布置形式 (26)5.3.6分流道向浇口过渡部分的结构见下图： (26)5.4浇口的设计 (26)5.4.1浇口的形式及特点 (27)5.4.2浇口尺寸的确定 (27)5.4.3浇口位置的选择 (27)5.5浇注系统的平衡 (28)6.模架的确定和标准件的选用 (29)6.1定模座板 (29)6.2定模板 (29)6.3动模座板 (29)6.4动模板 (29)6.5动模垫板 (30)6.6垫块 (30)6.7推杆固定板） (30)6.8推板 (30)7.合模导向机构的设计 (31)7.1机构的功用 (31)7.1.1导向机构的功用 (31)7.1.2定位机构的功用 (31)7.2导向结构的总体设计 (31)7.3导柱的设计 (31)7.4导套的设计 (32)7.5导柱与导套的配合形式 (32)8.脱模推出机构的设计 (33)8.1脱模阻力计算 (33)8.2推杆脱模机构 (34)9.1侧向分型抽芯机构原理 (37)9.2侧型芯具体尺寸的确定 (37)9.3侧抽芯辅助零件设计 (40)10.排气设计 (41)11.1成型零件的选材 (42)11.2凹模部分的结构设计 (43)11.2.1凹模的结构形式 (43)11.2.2凹模尺寸的计算 (43)11.2.3凹模结构图 (44)11.3凸模部分的结构设计 (45)11.3.1凸模尺寸的计算 (45)11.3.2凸模形状的确定 (46)12. 温度调节系统的设计 (47)12.1温度对塑件质量的影响 (47)12.2模具冷却系统的设计 (48)12.3模具冷却流道分布图 (48)13.CAE 分析 (49)13.1模流分析 (49)13.2分析结果如下图所示： (49)设计总结 (53)致谢 (54)参考文献 (55)1.概论1.1 设计前应注意事项(1）明确制品的几何形状以使用要求。

阿手机壳注塑模具设计1．手机整机外形X、Y平面、1图层2．拉深60mm 棱边倒圆R150mm3．手机后壳的侧面外形轮廓线草图Y、Z平面、1图层4．绘制面壳外形扫描曲面的剖面草图X、Z平面、1图层5．截面扫描，曲面缝合、1图层6．分割体边倒圆 R10 R12、将1图层实体移至3图层7．手机中间机芯固定架草图、1图层、Y、Z平面8．手机中间机芯固定架实体（拉深-100mm-100mm）、将1图实体移至4图层9．手机中间机芯固定架：手机整机外形实体和中间机芯固定架实体求交集、抽壳2.5mm 5图层（先将3、4图层内的实体复制到5层）10、手机后壳实体建模：3层实体复制到6层，建平行于XY的平面，向上偏置14 mm，用基准平面修剪实体保留下部分11、手机后壳实体倒拔模，以上表面为参考，Z负方向拔模，角度5度、6层12、手机后壳实体减中间实体，底面边倒圆R6，抽壳1.5mm、6层（将4图层实体复制到6层）13、后壳配合处舌头，最里边，-Z方向、6层14、舌头实体两端面向外偏置2mm，执行布尔减运算，得后盖实体、6层15、手机前壳实体： 7层（3层复制到7层）16、手机前壳实体：4层复制到7层，执行减运算17、前壳显示屏：XY平面绘制草图18、建上边面的偏置面（向下偏置2mm）19、将圆弧向上投影（顶端圆弧投影到上表面，中间直线，下端圆弧投影到偏置面）20、创建自由曲面（通过曲线）21、自由曲面拉伸30mm22、显示屏部分裁减23、轮廓拔模（450）24、轮廓倒角R525、前壳实体抽壳1.5mm26、前壳按键草绘XY面椭圆45度 60度27、按键实体拉深，然后作减运算28、按键特征阵列29、创建手机前壳加强筋：复制5条参考线ZC方向20mm30、创建手机前壳加强筋：用拉深指令，布尔加31、手机整体外形。

手机壳注塑成型工艺与模具设计随着经济全球化的不断深化，模具工业在国民经济中起着越来越重要的作用。

本设计是对手机壳进行设计，从零件的尺寸确定到模具设计完成一个较为完整的塑料模具设计过程。

本套模具浇口采用点浇口，因为塑件内侧具有凸出部分，本模具采用了斜撑销结构，实行了较为简单形式的塑件的成型和推出。

标签：手机壳；注塑模；模具设计1 概述近年来，随着制造行业的不断发展，塑料模具在模具行业中所占比例持续上升。

相信塑料模具的发展对我国的经济发展以及生产技术的提高会产生极其巨大的影响[1]。

2 手机外壳的注塑模具设计2.1 产品功能分析图1为手机壳立体图，上方凹槽功能是为耳机孔及开锁屏键预留，下方凹槽是为外置扬声器和数据线接口开槽。

左侧开槽是为音量键预留位置，其背面圆形孔是为Logo标志而设计，而矩形圆槽则是为摄像头孔。

2.2 成型工艺分析采用一般精度等级5级，大批量生产。

该塑件壁厚约为1.5mm，考虑到壳体浅，且手机壳内部凸出的部分小于5%的凸起，塑料件的脱模设计为强制脱模。

2.3 塑料的选材及性能分析手机壳，常用手触摸，必须耐酸、对电绝缘，化学稳定性好，故选成形材料为丙烯腈-丁二烯-苯乙烯（ABS）[2]。

3 模具设计方案确定3.1 分型面确定本模具在手机壳四周框处进行分型，分型面与开模方向垂直。

3.2 型腔数量确定及排列形式一般认为，每增加一个型腔，制品尺寸的精度会降低4%。

根据公式N-24，经计算初定本套模采用一模两腔。

4 模具设计4.1 注塑机选择4.1.1 注射量计算ABS平均密度为1.09，平均收缩率为0.55%。

通过UG分析功能的测量体，得塑件体积V塑=12.56cm3塑件质量：浇注系统质量：故总体积和总质量：4.1.2 注射机型号选定根据以上计算初步选XS-Z-60/50型卧式注射机。

4.1.3 型腔数量校核（1）根据注射机的最大注射量校核型腔数2.91>2，符合要求。

（2）由注射机料筒塑化速率校核型腔数量145.9>2，符合要求。

手机壳注塑成型工艺与模具设计随着手机成为人们生活中必不可少的伴侣，手机壳也成为了一个不可或缺的配件。

同时，手机壳也是一项广受欢迎的DIY 活动，许多人喜欢根据自己的喜好和风格来制作独一无二的手机壳。

那么，手机壳是如何注塑成型的呢？模具设计又是如何实现的呢？本文旨在介绍手机壳注塑成型工艺与模具设计。

首先，让我们来了解一下注塑成型工艺。

注塑成型是目前手机壳制造的主流工艺之一。

注塑成型是指将熔化的塑料注入到模具中，经过冷却凝固后，获得一定形状的制品的加工方法。

这种方法具有生产效率高、工艺稳定、产品质量好等优点。

注塑成型主要由以下几个步骤组成。

第一步：模具设计。

模具是注塑过程中必不可少的一部分，它直接决定了制品的形状、尺寸和质量。

模具的设计需要根据产品的功能要求、注塑机的型号、生产数量等因素进行综合考虑。

在设计模具时，需要考虑到产品的内部结构和外观，同时要充分考虑材料的流动性和收缩率，以保证制品的质量和尺寸精度。

第二步：原料准备。

在注塑成型中，制品是由熔化的塑料制成的。

因此，需要准备好所需的塑料原料，并在注塑机上设定合适的参数，如温度、压力等。

第三步：注塑成型。

将已经熔化的塑料注入到模具中，并进行冷却。

冷却时间取决于所使用的原料和模具的大小。

注塑成型过程需要保证原料的流动性和可塑性，同时要避免出现压力过大或过小的情况。

第四步：制品取出。

当制品冷却后，需要将其取出并进行后续处理。

这通常包括去除多余的料边、打磨表面、标记等。

虽然注塑成型的步骤比较简单，但涉及到的因素很多，如果要生产出高质量的手机壳，模具设计和原材料选择、注塑参数掌控、品控都需要得到严格管控和相关专业技术支持。

接下来，我们来了解一下手机壳注塑成型中模具设计的相关内容。

手机壳注塑模具主要由模具座、模具芯和模具套组成。

模具座是指固定模具芯、模具套的部分。

它需要具备一定强度和刚度，同时需要具备一定的加工精度。

模具芯是指制品的内部结构部分，它需要具备一定的刚度和硬度，保证制品结构的稳定性和协调性。

手机保护壳模具设计与加工手机保护壳是现在手机周边产品中非常普遍的一种，因为可以有效的保护手机不受到摔碰或者撞击等外力的损坏，因此被广大的手机用户所喜欢。

但是，不同品牌、不同型号的手机保护壳的模具都有所不同，因此为了生产出符合市场要求的手机保护壳，需要有专门的模具设计加工。

一、模具设计模具设计是制造模具的第一步，只有经过精心的设计，模具才能更加准确地制造出符合要求的手机保护壳。

模具设计主要分为以下几个步骤：1、了解模具类型设计模具首先需要了解模具类型及其特点，常见模具主要包括拉伸模、注塑模、压铸模、铸造模、冲压模等。

其中，拉伸模适用于塑料制品、玻璃、金属薄壳等的拉伸成形；注塑模适用于各种类型的塑料注塑成型；压铸模适用于各种类型的金属压铸；铸造模适用于各种类型的铸造件加工制造；冲压模适用于各种类型的板材冲压成型等。

因此，不同的手机保护壳需要根据其材料以及加工方式来确定所需的模具类型。

2、了解手机保护壳的形状在模具设计过程中，需要对手机保护壳的尺寸、形状、外观等进行详细的了解和测量，以便设计师确定模具所需的尺寸及特殊要求。

3、进行模具结构的设计根据所要制备的手机保护壳的形状和尺寸，设计师可以确定所需的模具结构，如模具的材质、模具加工的步骤等，旨在保证最终制造出的手机保护壳符合所有的要求。

二、加工制造模具设计的最后一步就是进行模具加工制造，包括材料的选择、加工工艺的规划和制造流程的安排，要确保能够制造出符合手机盒子保护壳形状、尺寸要等要求的保护壳。

模具加工制造分为以下几个步骤：1、材料的选择制造模具需要选择合适的材料，一般来说根据模具的使用要求和生产成本等来综合考虑材料的选择。

现在常见的模具材料应用范围比较广泛的是工具钢、硬质合金、高速钢和铸钢等等。

2、进行加工工艺的规划制造模具需要有合适的加工工艺规划，根据模具制造及其想生产什么样的手机保护壳来选择合适的加工工艺，例如车床加工、铣床加工、电火花加工等方式都可以对模具进行加工。

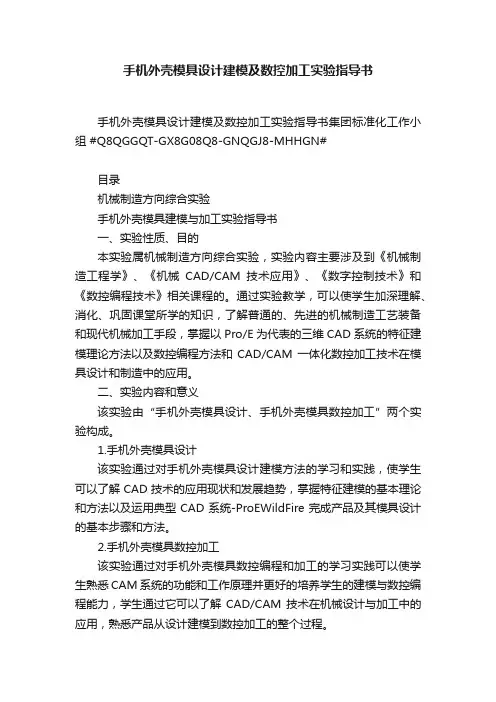

手机外壳模具设计建模及数控加工实验指导书手机外壳模具设计建模及数控加工实验指导书集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#目录机械制造方向综合实验手机外壳模具建模与加工实验指导书一、实验性质、目的本实验属机械制造方向综合实验，实验内容主要涉及到《机械制造工程学》、《机械CAD/CAM技术应用》、《数字控制技术》和《数控编程技术》相关课程的。

通过实验教学，可以使学生加深理解、消化、巩固课堂所学的知识，了解普通的、先进的机械制造工艺装备和现代机械加工手段，掌握以Pro/E为代表的三维CAD系统的特征建模理论方法以及数控编程方法和CAD/CAM一体化数控加工技术在模具设计和制造中的应用。

二、实验内容和意义该实验由“手机外壳模具设计、手机外壳模具数控加工”两个实验构成。

1.手机外壳模具设计该实验通过对手机外壳模具设计建模方法的学习和实践，使学生可以了解CAD技术的应用现状和发展趋势，掌握特征建模的基本理论和方法以及运用典型CAD系统-ProEWildFire完成产品及其模具设计的基本步骤和方法。

2.手机外壳模具数控加工该实验通过对手机外壳模具数控编程和加工的学习实践可以使学生熟悉CAM系统的功能和工作原理并更好的培养学生的建模与数控编程能力，学生通过它可以了解CAD/CAM技术在机械设计与加工中的应用，熟悉产品从设计建模到数控加工的整个过程。

实验一手机外壳模具设计一、实验内容1、手机外壳设计建模用ProEWildFire完成手机外壳设计建模。

手机外壳的基本结构如下图1所示。

图1 手机外壳2、手机外壳模具设计建模基于所设计建立的手机外壳模型，用ProEWildFire完成手机外壳模具的设计建模二、实验要求该实验是针对机制方向的本科生。

要求学生对特征建模的基本原理和方法等CAD 知识和理论有充分了解，掌握分型面等模具设计的相关概念，能够在规定时间内运用ProEWildFire完成手机外壳及其模具的设计和建模。

手机壳注塑模具设计Iphone4s目录引言.................................................................................................................................... (1)一、iphone4s手机壳的工艺分析 (2)（一）塑件成型的工艺分析 (2)二、注塑机及模架选择 (2)（一）注塑机的选择 (2)（二）模架的选择 (3)三.浇注系统的设计. (7)（一）.注射模具浇注系统组成及其设计原则...... .. (7)（二）.主流道的设计...... . (8)（三）.分流道的设计 (9)（四) .浇口的设计 (10)（五）.冷料穴的设计 (10)（六）.排气系统设计 (11)四.模具成型零件和模体的设制 (11)（一）.注射模具型芯的结构设计 (11)（二）.注射模具成型零件的尺寸确定 (12)（三）.成型零件的强度、刚度计算 (13)五.推出机构 (14)六.导柱导套的选择 (15)（一）.导柱结构 (15)（二）.导套结构 (15)七.参数尺寸校核....................................................................................16（一）.模具与注塑机安装部分相关尺寸校核尺寸 (16)（二）.模具闭合高度校核 (16)（三）.开模行程校核 (16)总结 (18)参考文献 ...........................................................19致谢 .............................................................20引言因为中国现在的经济条件发展的越来越好，苹果公司的手机被普遍应用在中国，这款手机功能很强大，造价蛮高的，而且外形狠漂亮，被广大群众所喜爱，但是对于手机这种经常要用，并且容易不小心磕磕碰碰的东西而言，很容易影响他美观的外表，因此，手机壳被人们所设计出来。

手机壳注塑模具设计及仿真1.确定产品需求：首先需要明确手机壳产品的需求，包括尺寸、形状、材料等方面的要求，这些要求将会对模具设计产生影响。

2.绘制产品草图：根据产品需求，绘制产品的草图，包括外形和内部结构等方面。

这些草图将作为模具设计的基础。

3.模具结构设计：根据产品草图，设计模具的结构。

手机壳注塑模具通常包括上模具、下模具、侧模板、顶针、顶针座等部分。

在设计模具结构时，需要考虑产品的开模方式、脱模方式、废料排出等因素。

4.模具零件设计：根据模具结构设计，进行模具零件的具体设计。

模具零件包括模板、拉杆、顶针、翻板、定位销等部分。

在设计模具零件时，需要考虑零件的材料选择、尺寸精度、加工工艺等因素。

5.仿真分析：进行模具的仿真分析，包括注塑工艺分析、模具流道分析、模具结构强度分析等。

通过仿真分析，可以评估模具的合理性和可行性，发现并解决可能存在的问题。

模具仿真分析主要包括以下几个方面：1.注塑工艺分析：通过仿真软件可以模拟注塑过程中的材料流动、充填模具的情况，以评估充填时间、充填压力、充填速度等参数的合理性，预测可能出现的缺陷，如短充、翘曲、气泡等。

2.模具流道分析：模具流道是将塑料熔体引导到模具腔内的通道，其设计合理与否对于产品的注塑质量具有重要影响。

通过仿真软件，可以优化流道设计，使得熔体在流道中保持稳定的流动状态，减少熔体的剪切、温度分布不均等问题。

3.模具结构强度分析：模具在使用过程中要承受高压力和高温的作用，所以模具的结构强度是非常重要的。

通过仿真软件，可以模拟模具在注塑过程中的受力情况，包括模板的变形、拉杆的应力等。

通过分析受力情况，可以判断模具是否存在强度不够、变形过大等问题。

总之，手机壳注塑模具设计及仿真是一项复杂的工艺，需要综合考虑产品需求、模具结构设计、模具零件设计等因素。

通过合理的设计和仿真分析，可以提高手机壳产品的质量和性能，同时降低模具开发和生产成本。

Inventor 手机模具设计专业：产品设计姓名：学号：成绩：1.实验名称手机外壳设计及注塑模具分析2.实验目的在学习塑料产品的加工工艺以及各部分结构设计后，将其应用在身边事物之上，对产品的不足之处进行分析，小组讨论解决问题，并运用Inventor软件对设计进行分析验证，为今后设计具体产品奠定制造方面的理论及实践经验，同时锻炼组员的团队协作性和解决问题能力。

3.实验过程3.1选择实际产品并对其进行问题分析3.1.1选择并分析产品此次实践选择对生活中常见的塑料产品——手机外壳进行改良设计，通过讨论，小组选择对华为G330进行分析改良（如图1）。

图1 产品外观首先，小组成员对手机外壳的各部分进行了仔细观察，将产品结构分为以下几大部分：手机前盖整体、手机后盖整体、侧边结构孔、平面结构孔、凹凸边、定位凹槽（如图2）。

(a)手机后盖(b) 手机前盖(c) 耳机孔和摄像头孔(d) 电源孔图2 各部分结构图根据前期对塑料加工工艺的学习，将对这款手机的外壳进行以下方面的改良设计：①手机外壳材料选用ABS塑料，流动性好，表面着色、电镀等加工性能好，具有较好的机械强度和耐腐蚀性;②根据材料的特性和制造工艺，手机外壳平均厚度取用ABS的较佳厚度1mm;③原本产品采用侧边开孔，生产时需要在模具中增加抽芯机构来完成制造，抽芯机构增加了模具的复杂度，也影响了开模的速率，另外，在侧边开孔要考虑更好的材料强度和结构问题，提高了成本;④简化凹凸边结构，原本产品凹凸边结构过于复杂，虽具有较好的美观性但使用材料多，在功能接近的情况下加工较繁复。

3.1.2讨论确定方案解决途径材料问题和壳体壁厚已在上一步中确定。

①侧边开孔问题采用开半孔结构方法，省去模具中的抽芯机构，简化开模过程，降低生产制造成本，同时也更便于增加结构强度（如图3）。

图3 孔结构②凹凸边复杂问题采用简化整体结构方法，使用简单几何线条状凹凸边，满足同样强度要求的情况下节省材料耗用，方便生产制造，此外，在后盖圆弧过渡到平面部分添加了结构凹凸边，增加壳体结构强度（如图4）。
