不锈钢复合板焊接变形的矫正方法

不锈钢零件在加工过程中，往往会遇到因为焊接造成的零件变形的情况。

零件变形还仅仅是表面现象，由于焊接热源的作用，很容易使焊缝金属以及焊接热影响区域出现过热，常常会导致焊缝金属和热影响区金属晶粒粗大产生缺陷，性能变差。

另外为了预防和消除焊接对零件带来的不利影响，需要控制零件温度，等待零件冷却进行下一道焊缝焊接或下一道工序加工需要很长时间，影响工作效率，所以就此提出几种解决方案以供参考。

在具体焊接时，零件体积特别是厚度与焊道的密度、焊脚高度等都有着密切的关系，特别在不锈钢薄板零件加工过程中，焊接时由热源（电弧）把母材（零件）融化（薄板零件一般不需要填加焊丝），使零件需要焊接的部分熔化形成熔池，之后自然冷却结晶形成焊缝，因为零件体积太小，焊接热量无法快速散发，会出现零件翘曲变形的现象，对零件的外观和形位公差都会造成很大的影响，解决这个问题需要从几个方面入手。

焊接方案目前一般工厂不锈钢焊接会采用两种焊接方式：⑴焊条电弧焊接。

这种焊接方式是较为传统的焊接方法，对焊工要求高，焊接对零件的热影响大，焊后处理工时较长，焊接质量不好控制。

但是设备相对简单，可以通过灵活的变换焊条材质焊接不同材质的材料；⑵气体保护焊。

气体保护焊分为几种，我们现在要讲的是焊接不锈钢时一般工厂使用的氩弧焊接，即以氩气或混合气（MAG焊）作为保护气体的一种焊接方式，这种焊接优点是焊接速度快、热影响区小，焊后处理简单。

所以在焊接不锈钢零件时为减小零件的热影响，尽量采用气体保护焊接。

在焊接工艺制定时尽量采用左右交替焊法、对称焊法、分段焊法等，具体原则为先内后外、先少后多、先短后长。

焊接电流、电弧电压等焊接参数也会影响到焊接变形，不锈钢构件焊接时，随着零件的增大，焊接电流也要变大，同时为了使焊件局部受热更均匀，应对焊接电流进行严格控制，若焊接电流过小，会对焊接质量造成影响，若焊接电流过大，焊接变形很可能会比较严重。

所以在焊接时就需要操作者根据零件材料的厚度和焊缝要求合理的调整焊接电流、电弧电压等焊接参数。

不锈钢焊接变形的控制与矫正
不锈钢焊接过程中会产生热量，导致变形。

因此，控制和矫正不锈钢焊接变形是非常重要的。

1. 控制变形
（1）减少热输入量。

通过调整焊接电流、电压、速度、焊接
层数等参数，尽量减少热输入，从而减少变形。

（2）固定和支撑工件。

在进行焊接时，通过固定工件或在焊
接过程中添加支撑件，可以增强工件的刚性，从而减少变形。

（3）控制焊缝长度。

焊缝长度越长，变形越大。

因此，在焊
接过程中应尽量控制焊缝长度。

2. 矫正变形
（1）机械矫正。

通过机械手段对变形进行调整，如使用千斤
顶对变形部位进行压缩或拉伸等。

（2）热矫正。

通过局部加热变形部位，使其变形到规定位置，并进行冷却定型，从而实现矫正。

（3）化学矫正。

通过对变形部位进行化学处理，如酸洗、电
化学研磨等，来达到矫正的目的。

需要注意的是，焊接变形的控制和矫正应该在焊接完成后尽快
进行，以免影响后续加工和装配。

同时，矫正时应注意不要改变工件的尺寸和形状，以保证其质量和性能。

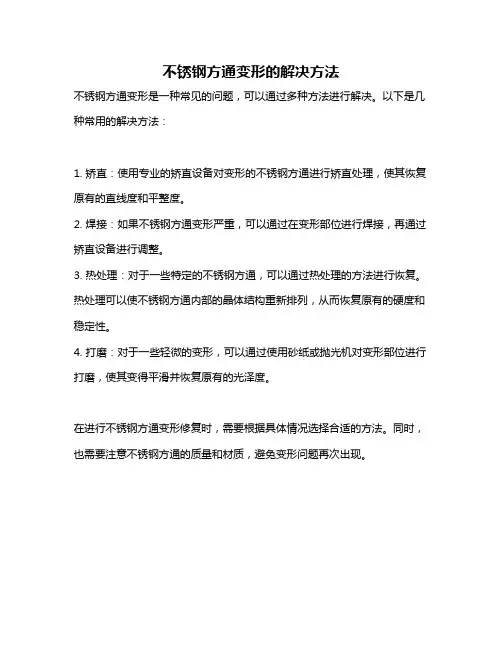

不锈钢方通变形的解决方法
不锈钢方通变形是一种常见的问题，可以通过多种方法进行解决。

以下是几种常用的解决方法：
1. 矫直：使用专业的矫直设备对变形的不锈钢方通进行矫直处理，使其恢复原有的直线度和平整度。

2. 焊接：如果不锈钢方通变形严重，可以通过在变形部位进行焊接，再通过矫直设备进行调整。

3. 热处理：对于一些特定的不锈钢方通，可以通过热处理的方法进行恢复。

热处理可以使不锈钢方通内部的晶体结构重新排列，从而恢复原有的硬度和稳定性。

4. 打磨：对于一些轻微的变形，可以通过使用砂纸或抛光机对变形部位进行打磨，使其变得平滑并恢复原有的光泽度。

在进行不锈钢方通变形修复时，需要根据具体情况选择合适的方法。

同时，也需要注意不锈钢方通的质量和材质，避免变形问题再次出现。

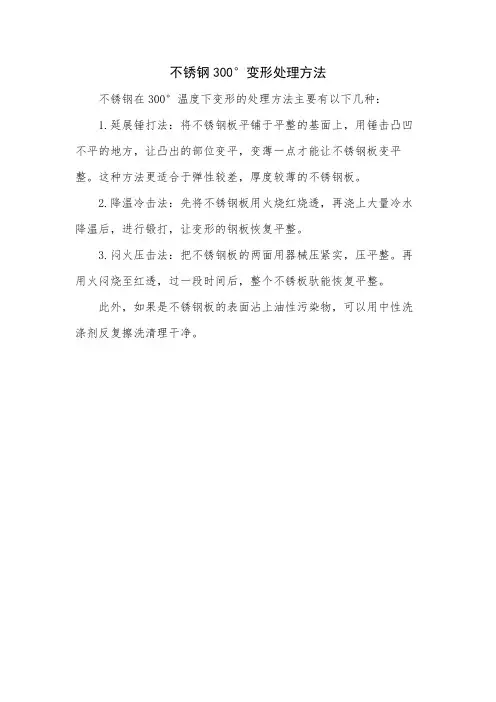

不锈钢300°变形处理方法
不锈钢在300°温度下变形的处理方法主要有以下几种：
1.延展锤打法：将不锈钢板平铺于平整的基面上，用锤击凸凹不平的地方，让凸出的部位变平，变薄一点才能让不锈钢板变平整。

这种方法更适合于弹性较差，厚度较薄的不锈钢板。

2.降温冷击法：先将不锈钢板用火烧红烧透，再浇上大量冷水降温后，进行锻打，让变形的钢板恢复平整。

3.闷火压击法：把不锈钢板的两面用器械压紧实，压平整。

再用火闷烧至红透，过一段时间后，整个不锈板驮能恢复平整。

此外，如果是不锈钢板的表面沾上油性污染物，可以用中性洗涤剂反复擦洗清理干净。

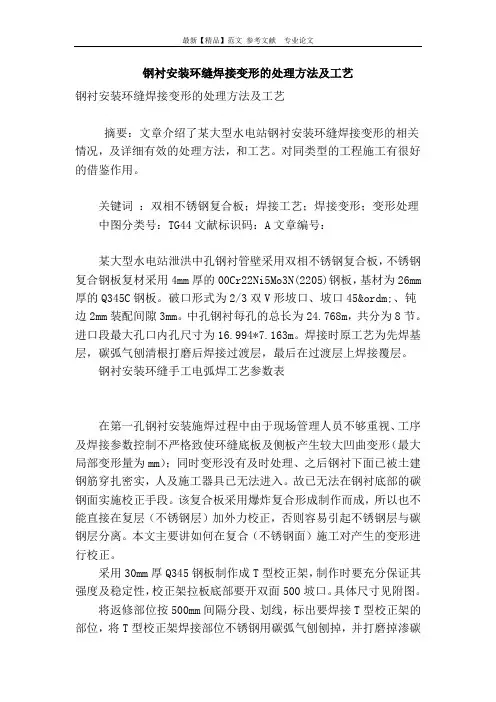

钢衬安装环缝焊接变形的处理方法及工艺钢衬安装环缝焊接变形的处理方法及工艺摘要：文章介绍了某大型水电站钢衬安装环缝焊接变形的相关情况，及详细有效的处理方法，和工艺。

对同类型的工程施工有很好的借鉴作用。

关键词：双相不锈钢复合板；焊接工艺；焊接变形；变形处理中图分类号：TG44文献标识码：A文章编号：某大型水电站泄洪中孔钢衬管壁采用双相不锈钢复合板，不锈钢复合钢板复材采用4mm厚的00Cr22Ni5Mo3N(2205)钢板，基材为26mm 厚的Q345C钢板。

破口形式为2/3双V形坡口、坡口45º、钝边2mm装配间隙3mm。

中孔钢衬每孔的总长为24.768m，共分为8节。

进口段最大孔口内孔尺寸为16.994*7.163m。

焊接时原工艺为先焊基层，碳弧气刨清根打磨后焊接过渡层，最后在过渡层上焊接覆层。

钢衬安装环缝手工电弧焊工艺参数表在第一孔钢衬安装施焊过程中由于现场管理人员不够重视、工序及焊接参数控制不严格致使环缝底板及侧板产生较大凹曲变形（最大局部变形量为mm）；同时变形没有及时处理、之后钢衬下面已被土建钢筋穿扎密实，人及施工器具已无法进入。

故已无法在钢衬底部的碳钢面实施校正手段。

该复合板采用爆炸复合形成制作而成，所以也不能直接在复层（不锈钢层）加外力校正，否则容易引起不锈钢层与碳钢层分离。

本文主要讲如何在复合（不锈钢面）施工对产生的变形进行校正。

采用30mm厚Q345钢板制作成T型校正架，制作时要充分保证其强度及稳定性，校正架拉板底部要开双面500坡口。

具体尺寸见附图。

将返修部位按500mm间隔分段、划线，标出要焊接T型校正架的部位，将T型校正架焊接部位不锈钢用碳弧气刨刨掉，并打磨掉渗碳层，将T型校正架与环峰碳钢部位按焊透要求焊接，保证与T型校正架拉板等强度，焊接时使用CHE507焊条。

把将要架设千斤顶的部位清扫干净，垫上垫板、架设千斤顶，千斤顶要架在焊缝变形凹曲线的尾段端，测量此时变形量。

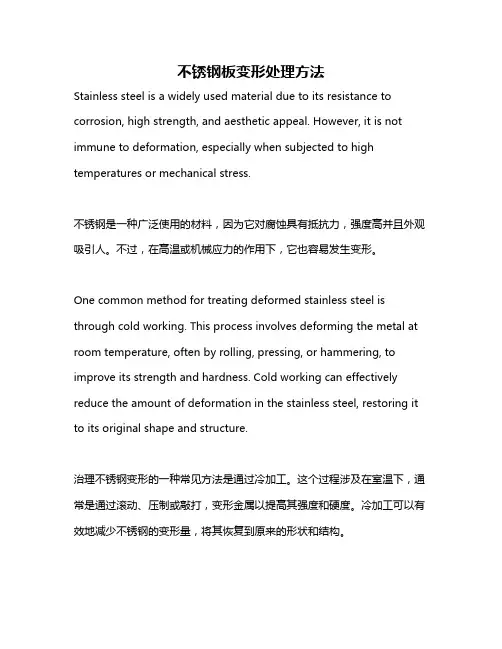

不锈钢板变形处理方法Stainless steel is a widely used material due to its resistance to corrosion, high strength, and aesthetic appeal. However, it is not immune to deformation, especially when subjected to high temperatures or mechanical stress.不锈钢是一种广泛使用的材料，因为它对腐蚀具有抵抗力，强度高并且外观吸引人。

不过，在高温或机械应力的作用下，它也容易发生变形。

One common method for treating deformed stainless steel is through cold working. This process involves deforming the metal at room temperature, often by rolling, pressing, or hammering, to improve its strength and hardness. Cold working can effectively reduce the amount of deformation in the stainless steel, restoring it to its original shape and structure.治理不锈钢变形的一种常见方法是通过冷加工。

这个过程涉及在室温下，通常是通过滚动、压制或敲打，变形金属以提高其强度和硬度。

冷加工可以有效地减少不锈钢的变形量，将其恢复到原来的形状和结构。

In some cases, however, the deformation may be too severe for cold working alone to rectify. In such instances, heat treatment can be employed to relieve the internal stress within the stainless steel and allow it to regain its original shape. This process involves heating the material to a specific temperature, holding it for a set period, and then slowly cooling it to manipulate its structure and properties.但在一些情况下，变形可能太严重，仅凭冷加工无法纠正。

工作研究不锈钢焊接操作方法及变形控制要点王心龙 李 彬（中车集团大连机车车辆有限公司城铁分厂，辽宁 大连 116022）摘 要：随着我国经济发展速度不断增加，我国的工业规模不断扩大和工业技术水平不断提高，对工业产品的要求也越来越高。

不锈钢作为一种耐腐蚀的金属材料，其工业产品的优良性能越来越受到欢迎。

焊接作为一种高效低成本的技术也被广泛用于不锈钢产品的加工过程中。

为保证不锈钢焊接产品的合格率，需要对不锈钢焊接产品的焊接变形问题进行控制，焊接变形控制是否有效直接决定了焊接结构的稳定性以及焊接成品的质量。

关键词：不锈钢焊接；操作方法；变形控制引言不锈钢材料因其具有良好的抗腐蚀性而广泛应用于海上平台的管汇建设。

但由于其自身具有热膨胀系数高、导热系数小的特点，在焊接过程中常常产生因热影响急剧变化导致的焊接变形。

在现场发现，不同尺寸类型不锈钢管线的焊接变形具有多种形式，不但严重影响了管线的安装精度，且由于变形导致的局部应力集中会进一步降低结构的承载能力，造成安全隐患。

而现有的焊接变形控制方法尚未形成完善的体系，对于不同类型的管线焊接变形形式适用性较差，往往过多依赖施焊人员的操作经验，给现场焊接质量控制带来困难。

1不锈钢焊接操作方法焊接是一种用高温和高压的方式实现金属接合，并将热塑材料将介质之间结合的工艺，其原理就是通过加压或者加热，并辅以填充材料让工件之间紧密结合。

其技术原理较为简单，但是实际的操作中，因为不同的焊接介质和焊接要求，其还是有比较大的区分。

在此列举了几种比较常见日常使用也比较方便的焊接工艺，主要的焊接类型及优缺点比较。

不锈钢焊接基本方式有两种，第一种是传统的焊条电弧焊接，第二种是气体保护焊接。

焊接工艺按照焊接途径区分，可以分为熔焊、钎焊和压焊，在技术的进步下，也有电子束、超声波焊接等方式，对环境的要求也越来越低，多环境均可操作。

同时，基于焊接可能给操作人员带来身体上的损伤，因此在实际的操作过程中需要佩戴防护措施。

解决薄板不锈钢焊接变形、烧穿的几个方法要点来源 :焊工家园，如有侵权请联系我们！薄不锈钢焊接最棘手的问题就是焊穿、变形不锈钢薄板拘束度较小‚在焊接过程中受到局部加热、冷却作用‚形成了不均匀的加热、冷却‚焊件会产生不均匀的应力和应变‚焊缝的纵向缩短对薄板边缘的压力超过一定值时‚即会产生较严重的波浪式变形‚影响工件的外形质量。

解决不锈钢薄板焊接时烧穿、变形的主要措施有：1、严格控制焊接接头上的热输入量‚选择合适的焊接方法和工艺参数(主要有焊接电流、电弧电压、焊接速度)。

2、通常对薄板焊接一般采用较小的喷嘴，但我们建议尽量采用大的喷嘴直径，这样使焊接时的焊缝保护面大一些，能有效且较长时间隔绝空气，使焊缝形成较好的抗氧化能力强。

3、用φ1.5铈钨极棒，磨削的尖度要更尖，且使钨极棒伸出喷嘴的长度应尽量长些，这样会使母材更快的熔化，也就是说熔化温度上升更快，温度会更集中，能使我们对需要熔化的位置尽可能快的熔化，且不会让更多的母才温度上升，这样使材料的内应力发生变化的区域变小，最终也使材料的变形也会减少。

4、装配尺寸力求精确‚接口间隙尽量小。

间隙稍大容易烧穿‚或形成较大的焊瘤。

5、必须采用精装夹具‚夹紧力平衡均匀。

焊接不锈钢薄板关键要注意:严格控制焊接接头上的线能量‚力求在能完成焊接的前提下尽量减小热量输入‚从而减小热影响区‚避免上述缺陷的出现。

6、选择合理的焊接顺序，对于控制焊接残余变形尤为重要，对于对称焊缝的结构，应尽量采用对称焊接；不对称的结构，则采用先焊焊缝少的一则，后焊焊缝多的一侧。

使后焊的变形足以拟消前一侧的变形，以使总体变形减小。

7、不锈钢薄板最好的是激光焊0.1MM都可以焊接‚激光光点大小任意调节‚能够很好的把控。

变形比本上也是没有的。

焊接变形的矫正方法
焊接变形的矫正方法有以下几种：
1. 机械方法：使用各种夹具、千斤顶、液压装置等机械设备对焊接件进行机械矫正。

这种方法适用于板材、管道等较小尺寸的焊接件。

2. 热处理方法：通过加热焊接件，在达到一定温度时进行矫正。

热处理方法常用的有火焰矫正、电阻矫正、感应矫正等。

这种方法适用于较大尺寸的焊接件，通过热处理可以改变焊接件的尺寸和应力分布，从而实现矫正。

3. 冷却方法：在焊接完成后，通过控制焊接件的冷却速度来改变其尺寸和应力分布。

这种方法适用于较小尺寸的焊接件，通过冷却可以使焊接件产生收缩，从而实现矫正。

4. 修正焊接方法：通过在变形区域补焊，热引起的收缩可以抵消原来的变形。

这种方法适用于焊接件变形较大的情况，通过修正焊接可以使焊接件恢复到设计要求的形状。

需要注意的是，矫正焊接变形时应控制矫正力度和过程，避免引起新的应力和变形。

同时，对于一些要求较高的焊接件，可以在焊前进行设计和模拟分析，以减少变形的发生。

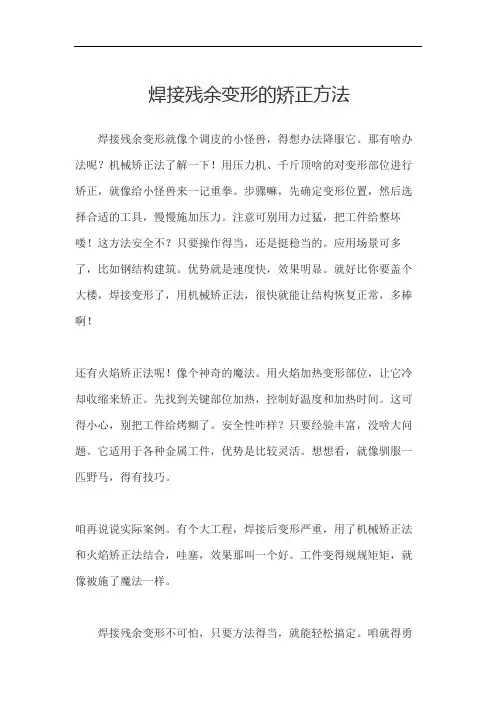

焊接残余变形的矫正方法
焊接残余变形就像个调皮的小怪兽，得想办法降服它。

那有啥办法呢？机械矫正法了解一下！用压力机、千斤顶啥的对变形部位进行矫正，就像给小怪兽来一记重拳。

步骤嘛，先确定变形位置，然后选择合适的工具，慢慢施加压力。

注意可别用力过猛，把工件给整坏喽！这方法安全不？只要操作得当，还是挺稳当的。

应用场景可多了，比如钢结构建筑。

优势就是速度快，效果明显。

就好比你要盖个大楼，焊接变形了，用机械矫正法，很快就能让结构恢复正常，多棒啊！
还有火焰矫正法呢！像个神奇的魔法。

用火焰加热变形部位，让它冷却收缩来矫正。

先找到关键部位加热，控制好温度和加热时间。

这可得小心，别把工件给烤糊了。

安全性咋样？只要经验丰富，没啥大问题。

它适用于各种金属工件，优势是比较灵活。

想想看，就像驯服一匹野马，得有技巧。

咱再说说实际案例。

有个大工程，焊接后变形严重，用了机械矫正法和火焰矫正法结合，哇塞，效果那叫一个好。

工件变得规规矩矩，就像被施了魔法一样。

焊接残余变形不可怕，只要方法得当，就能轻松搞定。

咱就得勇
敢面对这个小怪兽，用各种方法把它驯服，让焊接工件变得完美无缺。

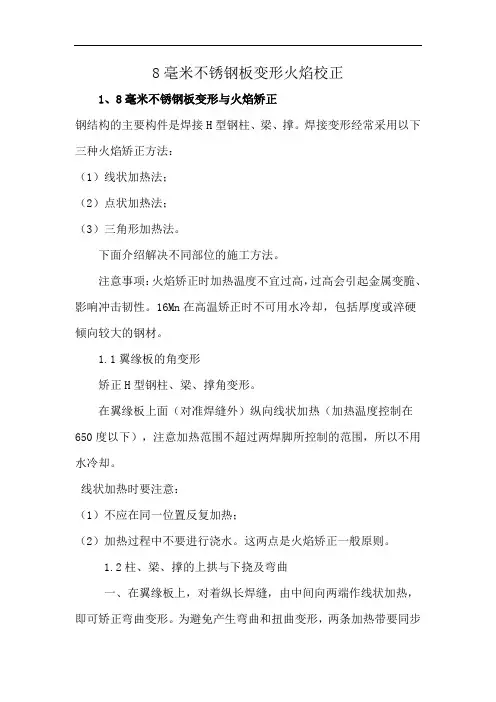

8毫米不锈钢板变形火焰校正1、8毫米不锈钢板变形与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。

焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；（2）点状加热法；（3）三角形加热法。

下面介绍解决不同部位的施工方法。

注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。

16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。

1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。

在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。

线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。

这两点是火焰矫正一般原则。

1.2柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。

为避免产生弯曲和扭曲变形，两条加热带要同步进行。

可采取低温矫正或中温矫正法。

这种方法有利于减少焊接内应力，但这种方法在纵向收缩的同时有较大的横向收缩，较难掌握。

二、翼缘板上作线状加热，在腹板上作三角形加热。

用这种方法矫正柱、梁、撑的弯曲变形，效果显著，横向线状加热宽度一般取20-90mm，板厚小时，加热宽度要窄一些，加热过程应由宽度中间向两边扩展。

线状加热最好由两人同时操作进行，再分别加热三角形三角形的宽度不应超过板厚的2倍，三角形的底与对应的翼板上线状加热宽度相等。

加热三角形从顶部开始，然后从中心向两侧扩展，一层层加热直到三角形的底为止。

加热腹板时温度不能太高，否则造成凹陷变形，很难修复。

注：以上三角形加热方法同样适用于构件的旁弯矫正。

加热时应采用中温矫正，浇水要少。

1.3柱、梁、撑腹板的波浪变形矫正波浪变形首先要找出凸起的波峰，用圆点加热法配合手锤矫正。

加热圆点的直径一般为50～90mm，当钢板厚度或波浪形面积较大时直径也应放大，可按d＝（4＋10）mm（d为加热点直径；δ为板厚）计算得出值加热。

焊接残余变形的矫正及残余应力的消除1.焊接残余变形的矫正方法（1）机械矫正法机械矫正法是利用机械力的作用来矫正变形。

图3—136 所示为工字梁焊后的机械矫正。

低碳钢结构可在焊后直接应用此法矫正。

对于一般合金结构钢的焊接结构，焊后先行消除应力处理，才能进行机械矫正。

否则，不仅矫正困难，而且容易产生断裂。

薄板波浪变形的机械矫正应锤打焊缝区的拉应力段。

因为拉伸应力区的金属经过锤打被延伸了，即产生了塑性变形，从而减小了对薄板边缘的压缩压力，矫正了波浪变形。

在锤打时，必须垫上平锤，以免出现明显的锤痕。

（2）火焰矫正法火焰矫正法是用氧—乙炔火焰或其他气体火焰（一般采用中性焰），以不均匀加热方式引起结构的某部位变形，来矫正原有的残余变形。

具体方法是∶将变形构件的局部（变形处伸长的部分）加热到600~800℃，此时钢板呈褐红色（适宜低碳钢），然后让其自然冷却或强制冷却，使之冷却后产生收缩变形，从而抵消原有的变形。

火焰加热的方式有以下3种∶1）点状加热矫正图3—137 所示为点状加热矫正钢板和钢管的实例。

图3—137a 所示为钢板（厚度在8 mm 以下）波浪变形的点状加热矫正，其加热点直径d一般不小于15 mm。

点间距离L随变形量的大小而变，残余变形越大，/越小，一般在50～100 mm 范围内变动。

为提高矫正速度和避免冷却后在加热处出现小泡突起，往往在加热完1个点后，立即用木锤敲打加热点及其周围，然后浇水冷却。

图3—137b 所示为钢管弯曲的点状加热矫正。

加热温度为800℃，加热速度要快，加热一点后迅速移到另一点加热。

采用同样方法加热并自然冷却1~2次，即能校直。

2）线状加热矫正火焰沿着直线方向移动同时在宽度方向上进行横向摆动，形成带状加热，称为线状加热。

图3—138 所示为线状加热的几种形式。

在线状加热矫正时，加热线的横向收缩大于纵向收缩，加热线的宽度越大，横向收缩也越大。

所以，在线状加热矫正时要尽可能发挥加热线横向收缩的作用。

不锈钢板激光焊接变形的原因以及解决方法不锈钢板激光焊接变形的原因以及解决方法激光焊接在不锈钢中的应用占据着非常重要的地位，尤其是在汽车工业中，车身都是通过焊接连接在一起的。

然而，由于诸多因素的影响，不锈钢板的焊接存在变形问题，难以控制，不利于相关领域的可持续发展。

下面，904l不锈钢厂家为大家介绍下不锈钢板激光焊接变形的原因以及解决方法吧！不锈钢板激光焊接变形的原因影响焊接变形的主要因素是焊接电流、脉冲宽度和频率距离。

随着焊接电流的增加，焊缝宽度也会增加，飞溅等现象会逐渐出现，导致焊缝表面氧化变形并伴有粗糙度。

当脉冲宽度增加时，焊接接头的强度增加。

当脉冲宽度达到一定水平时，材料表面的导热能耗也会增加。

蒸发导致液体从熔池中溅出，导致焊接接头的横截面积变小，并影响接头强度。

焊接频率对不锈钢板焊接变形的影响与钢板厚度密切相关。

例如，对于0.5毫米不锈钢板，当频率达到2Hz时，焊接重叠率很高。

然而，当频率达到5Hz时，焊缝燃烧严重，热影响区宽，导致变形。

因此，加强焊接变形的有效控制势在必行。

不锈钢板激光焊接变形的解决方法为了减少激光焊接变形问题，提高不锈钢板的焊接质量，从优化焊接工艺参数入手，具体操作方法如下:1.积极引入正交实验方法正交试验主要是指通过正交表分析和多因素试验安排的数学统计方法。

用较少的测试就能获得有效的结果，并推导出最佳的实现方案。

同时，还可以进行深入分析，获取更多相关信息，为具体工作提供依据。

一般以焊接电流、脉冲宽度和激光频率为重点检测对象，以焊接变形为指标，控制在最小值，遵循合理的原则，将因子水平控制在适当的范围内。

例如，对于厚度为0.5毫米的不锈钢板，电流可以控制在80至96伏安之间；频率在2~5f/赫兹之间等。

2.正交表的选择正常情况下，测试因子的级数应与正交表中的级数一致，因子的个数应小于正交表中的列数。

正交表的合理设计可以为后续研究工作提供相应的支持和帮助。

3.测试结果的范围分析根据厚度为0.5毫米的不锈钢板的试验结果，各柱的范围不相等，证明了各元素在不同的层次上有其特殊性，并有不同的影响。

不锈钢变形处理方法不锈钢变形处理方法不锈钢是一种具有高耐腐蚀性能的金属材料，广泛应用于制造化工、医药、食品、机械等领域的设备和零部件。

在使用过程中，不锈钢材料可能会出现变形现象，严重影响设备和零部件的使用寿命和性能。

因此，不锈钢变形处理方法显得尤为重要。

下面按不同类别介绍几种不锈钢变形处理方法。

1. 热处理热处理是不锈钢变形处理的常用方法之一。

在加工过程中，不锈钢材料可能会因为激烈的力学变形而导致晶界变化和组织结构失衡，从而影响材料的性能和使用寿命。

通过进行热处理，可以使晶体重新排列和行为稳定，从而达到消除应力、改善力学性能和提高材料性能的目的。

常见的热处理方法包括退火和正火等。

2. 冷加工冷加工是将不锈钢材料在非常低的温度条件（通常在室温下）下加工处理的方法。

通过冷加工，可以有效消除不锈钢材料内部的应力，改善材料的机械性能和物理性能。

可采取的冷加工处理方法包括压缩、拉伸、滚压等。

3. 电解抛光电解抛光是一种常用的不锈钢表面处理方法，也可应用于不锈钢材料变形处理。

通过使用电解抛光，可以将不锈钢材料表面的氧化物去除，减少表面粗糙度，消除表面应力和缺陷，从而提高材料的耐腐蚀性和机械性能，使其更加美观。

4. 激光处理激光处理是一种高科技的不锈钢变形处理方法。

通过激光技术，可以在不锈钢材料表面形成高亮度和高硬度的层，从而增加不锈钢材料的耐腐蚀性和机械性能，提高其使用寿命。

与传统的加工方法相比，激光处理技术具有高效、精确、环保等优点。

总之，不锈钢变形处理方法是非常重要和必要的，可以使不锈钢材料的性能得到更好的体现，提高其使用寿命和稳定性。

不同的处理方法可以根据不同的应用需要进行选择，以达到最佳效果。

为了确保不锈钢材料变形后的质量，建议在处理前进行科学严谨的实验研究和技术评估，以确保处理后的材料质量稳定性和安全性。

不锈钢薄板焊接变形的控制方法及防治措施摘要：随着社会的发展，不锈钢薄板在相关行业中的应用越来越普及，与之相关的焊接技术也随着时间而不断的发展。

焊接过程中结构件的变形问题直接影响到了焊接质量。

在我国，薄板焊接已经应用到众多行业之中，能够显著的提高产品的适应寿命。

对于不锈钢薄板在实际情况中的应用所存在的问题，相关从业人员还是要从根本上出发，才能真正的有效减少产品产生变形的情况。

我国相关技术的发展相对其他国家来说更晚一点，焊接的工艺也相对来说存在着一定的问题，变形等情况更易发生，最终导致了产品不符合验收标准等结果。

本文就不锈钢薄板焊接变形相关处理方法做出了具体的阐述与分析。

关键词：不锈钢薄板；焊接变形；控制方法；防治措施前言薄板在焊接的过程中，会因为各种、客观因素产生一定程度上的变形，严重的变形会影响产品的最终质量。

焊接过程中的变形情况有着复杂、多元等特征，为提高焊接质量，相关工作人员必须深入研究变形产生的因素以及不同因素的不同控制方法。

国外的焊接技术发展较早，在各个方面都领先于我国的相关技术，为了缩小我国与别国之间的技术差距，相关工作人员也要不断的进行科研活动，推动我国相关行业的不断发展。

随着大量的理论实践以及实验，我国在变形影响因素以及相关控制方法的研究上取得了一定的成果，能够有效提升我国薄板焊接的工艺水平。

1影响不锈钢薄板变形的各项因素不锈钢薄板的出现可以追溯到上个世纪初，在工业革命期间，不锈钢薄板凭借其合金钢的本质逐渐应用到相关的领域。

不锈钢薄板的物理特征为：①表面光洁；②可塑形、韧性高；③机械强度大；④耐腐性好等。

不锈钢薄板在多个行业中都有一定的应用，其用途也有着一定的差异。

因此，不同行业对不锈钢薄板的厚度标准都不同。

不锈钢薄板的抗弯能力弱，因此在焊接过程中极有可能产生变形。

但是，其变形的产生也与以下因素有关：1.1进行不锈钢薄板焊接时，构件的相关尺寸不合适经研究人员的研究，焊接变形与以下因素有关：①钝边尺寸；②坡口角度；③尺寸均匀。

30mm不锈钢板焊接反变形
30mm不锈钢板焊接反变形指的是在焊接30mm厚的不锈钢板时，为了防止焊接后钢板发生变形，采取措施使其产生相反方向的变形。

在焊接过程中，由于高温和焊接应力等因素，不锈钢板可能会出现变形，影响其尺寸和形状。

为了减小或消除这种变形，可以采用反变形的方法。

通过在焊接前对钢板施加相反方向的预变形，可以使得焊接后钢板恢复到原始形状。

具体的反变形方法会因不锈钢板的形状、尺寸和焊接工艺而有所不同。

例如，可以在焊接前将钢板弯折一定的角度，或者在焊接位置垫上一些支撑物，以产生反方向的变形。

总之，30mm不锈钢板焊接反变形是指在焊接过程中采取措施防止钢板变形，通过施加相反方向的预变形来减小或消除焊接后的变形，保证不锈钢板的尺寸和形状精度。

不锈钢角焊缝焊接反变形
不锈钢角焊缝焊接反变形可以采用以下措施：
1. 焊接前预热：通过预热来减小焊接过程中的温差，从而减小焊接变形。

2. 选择合适的焊接参数：选择较小的焊接电流和较慢的焊接速度，以减小焊接过程中的热输入，从而减小焊接变形。

3. 反变形法：在焊接前对焊缝进行反变形处理，使焊缝在焊接过程中产生相反方向的变形，从而抵消焊接变形。

4. 刚性固定法：将工件固定在刚性较大的夹具上，使工件在焊接过程中无法自由变形，从而减小焊接变形。

5. 锤击法：在焊接后用锤击焊缝，使焊缝产生压缩塑性变形，从而减小焊接变形。

6. 热处理法：在焊接后对工件进行热处理，以消除内应力，减小焊接变形。

在实际应用中，可以根据具体情况选择合适的措施来控制不锈钢角焊缝的焊接变形。
