太阳能电池I-V模拟器GK-IVS系列产品介绍合肥科威尔电源系统有限公司版权所有（C）2011 Copyright Kewell太阳能电池I-V模拟器产品介绍：合肥工业大学能源研究所（教育部光伏系统工程研究中心）于2000年即开始研究太阳能电池I-V模拟器，近年来多次在国际、国内核心期刊发表相关论文，是国内最早也是唯一一家从事太阳能电池I-V模拟器研究的国家级科研单位。
合肥科威尔电源系统有限公司依托合肥工业大学能源研究所在光伏行业多年的研究经验及成果，联合开发出Kewell太阳能电池I-V模拟器GK-IVS系列，产品分为120KW/630KW两种功率等级，120KW太阳能电池I-V模拟器可满功率测100KW或以下光伏逆变器，630KW太阳能电池I-V模拟器可满功率测500KW或以下光伏逆变器，可并且可多台并机使用。
GK-IVS系列太阳能电池I-V模拟器为太阳能电池阵列模拟电源，即太阳能电池I-V特性模拟器，产品主要部件均选用国际知名品牌，大屏幕LCD显示触摸式操作，采用IGBT式整流设计，转换效率高可达95%以上并且对电网的谐波污染小，主要应用于光伏逆变器研发及测试。
产品功能：一、程控直流电源：1)输出电压：电压可设定2)输出电流：限流点可设定二、太阳能电池I-V模拟器：1）电压输出范围：0～1000V2）输出电流：0～230A/0～1200A3)太阳电池阵列模拟I-V功能4)模拟不同温度及光照强度下的I-V曲线5)模拟光伏阵列局部阴影遮挡I-V曲线6)模拟缩放全天日照变化下I-V曲线7)测试静态和动态下MPPT效能8)具有资料存贮记录功能9)标准的输出接口USB / RS232 / RS485控制接口 GPIB(选配)10)即时的最大功率追踪显示11)LCD大屏幕显示，曲线、编程一目了然12)触摸式操作，简单便捷13)友好的人机操作界面，可本机操作也可通过上位机软件操作14)模拟全天累计电能计量（最新的附加功能）15)自动编程控制I-V曲线输出（可自动编程任意多条曲线，按时间运行）。
太阳能热水器模拟实验报告实验目的：1.了解太阳能热水器的工作原理；2.测量太阳能热水器的温度变化；3.分析太阳能热水器的热效率。
实验材料与方法：材料：1.太阳能热水器模型；2.太阳能辐射模拟器；3.温度计；4.水；5.计时器。
方法：1.将太阳能热水器模型放置在室外，使其能够充分接受阳光照射；2.在太阳能热水器模型中倒入一定量的水；3.通过太阳能辐射模拟器模拟阳光照射太阳能热水器；4.用温度计测量太阳能热水器中水的温度，并记录时间；5.每隔一段时间（例如10分钟），测量并记录太阳能热水器中水的温度；6.持续观察和记录太阳能热水器中水的温度变化，直至温度趋于稳定。
实验结果：在模拟实验中，我们通过测量太阳能热水器中水的温度，得到了温度随时间的变化曲线。
例如，初始温度约为25摄氏度，随着太阳能辐射模拟器的启动和阳光的照射，水温逐渐升高。
随着时间的推移，水温逐渐趋于稳定。
实验数据分析：根据实验结果，我们可以计算太阳能热水器的热效率。
热效率是指太阳能热水器将太阳能转化为热能的效率，可以通过以下公式计算：热效率 = (Qhot - Qcold) / Qsun其中，Qhot表示太阳能热水器中水的热量，Qcold表示环境中水的热量，Qsun表示太阳辐射对太阳能热水器的输入热量。
通过测量和记录太阳能热水器中水的温度变化，我们可以计算出Qhot和Qcold的估计值。
假设水的比热容为C，太阳能热水器中水的质量为m，则：Qhot = C * m * ΔTQcold = C * m * ΔT0其中，ΔT表示太阳能热水器中水的温度升高值，ΔT0表示环境中水的温度升高值。
实验讨论：1.实验中，我们使用太阳能辐射模拟器来模拟阳光照射太阳能热水器。
然而，实际太阳能热水器是通过直接利用阳光照射来升温的。
因此，在实际应用中，太阳能热水器的工作效果可能会受到天气状况的影响。
2.实验中，我们假设水的比热容为恒定值。
然而，在实际情况下，水的比热容可能会因温度的变化而变化。

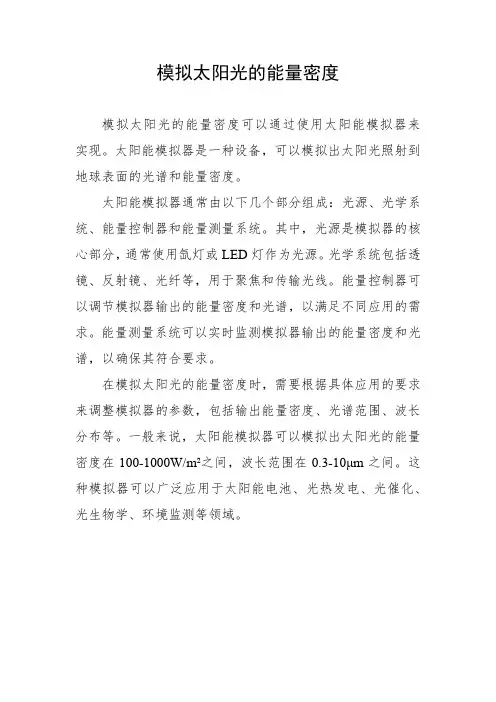

模拟太阳光的能量密度
模拟太阳光的能量密度可以通过使用太阳能模拟器来实现。
太阳能模拟器是一种设备，可以模拟出太阳光照射到地球表面的光谱和能量密度。
太阳能模拟器通常由以下几个部分组成：光源、光学系统、能量控制器和能量测量系统。
其中，光源是模拟器的核心部分，通常使用氙灯或LED灯作为光源。
光学系统包括透镜、反射镜、光纤等，用于聚焦和传输光线。
能量控制器可以调节模拟器输出的能量密度和光谱，以满足不同应用的需求。
能量测量系统可以实时监测模拟器输出的能量密度和光谱，以确保其符合要求。
在模拟太阳光的能量密度时，需要根据具体应用的要求来调整模拟器的参数，包括输出能量密度、光谱范围、波长分布等。
一般来说，太阳能模拟器可以模拟出太阳光的能量密度在100-1000W/m²之间，波长范围在0.3-10μm之间。
这种模拟器可以广泛应用于太阳能电池、光热发电、光催化、光生物学、环境监测等领域。

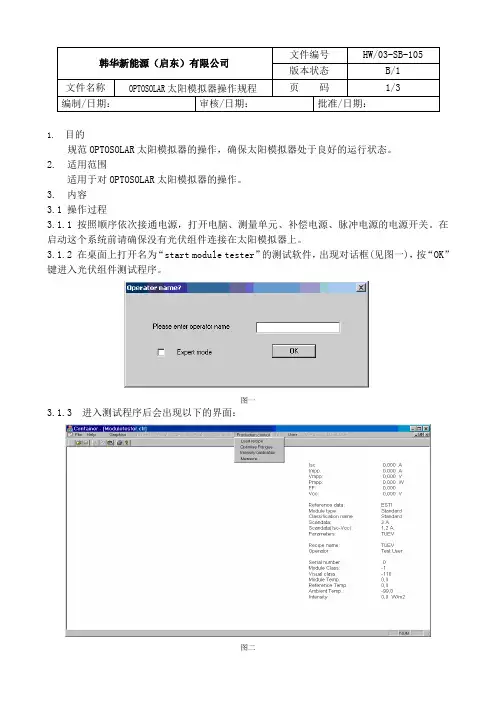

1. 目的规范OPTOSOLAR太阳模拟器的操作，确保太阳模拟器处于良好的运行状态。
2. 适用范围适用于对OPTOSOLAR太阳模拟器的操作。
3. 内容3.1 操作过程3.1.1 按照顺序依次接通电源，打开电脑、测量单元、补偿电源、脉冲电源的电源开关。
在启动这个系统前请确保没有光伏组件连接在太阳模拟器上。
3.1.2 在桌面上打开名为“start module tester”的测试软件，出现对话框(见图一)，按“OK”键进入光伏组件测试程序。
图一3.1.3 进入测试程序后会出现以下的界面：图二a)单击菜单“Production control”，出现一系列子菜单。
b)首先单击其子菜单“Load recipe”选择太阳模拟器的校准设置，每个用来校准模拟器的标准组件对应着与各自序列号相同的设置，校准太阳模拟器的时候请注意标准组件和校准设置的匹配。
C)其次单击子菜单“Optimise Ranges”，测试软件将自动优化测试范围。
d)再次单击子菜单“Intensity calibration”校准光强。
单击“Intensity calibration”后系统会给出提示“Please connect reference module ,then press<OK> ”。
这个时候请将标准组件连接到模拟器上，连接好后按“OK”按钮。
光强校准完成后，如果光强曲线的重叠性不好，可以再校准一次，直到满意为止。
e) 最后单击子菜单“Measure”进行测试，如果测试出功率在标准组件标定功率的（1±0.5%）之间，则校准完成，并将测试的结果记录到《太阳模拟器点检表》中。
3.1.4 单击子菜单“Measure”后系统将给出提示:“Production control:Automatic mode: YESManual mode: NO ”如选择自动操作按“YES”，如选择手动操作按“NO”，一般情况下选择自动操作。

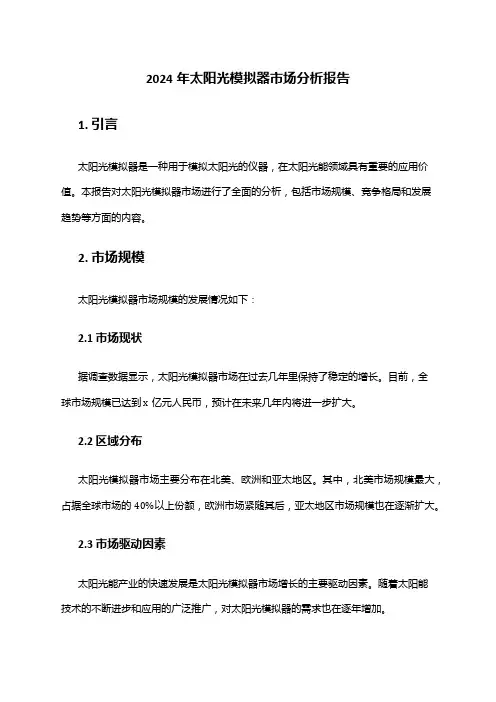

2024年太阳光模拟器市场分析报告1. 引言太阳光模拟器是一种用于模拟太阳光的仪器，在太阳光能领域具有重要的应用价值。
本报告对太阳光模拟器市场进行了全面的分析，包括市场规模、竞争格局和发展趋势等方面的内容。
2. 市场规模太阳光模拟器市场规模的发展情况如下：2.1 市场现状据调查数据显示，太阳光模拟器市场在过去几年里保持了稳定的增长。
目前，全球市场规模已达到x亿元人民币，预计在未来几年内将进一步扩大。
2.2 区域分布太阳光模拟器市场主要分布在北美、欧洲和亚太地区。
其中，北美市场规模最大，占据全球市场的40%以上份额，欧洲市场紧随其后，亚太地区市场规模也在逐渐扩大。
2.3 市场驱动因素太阳光能产业的快速发展是太阳光模拟器市场增长的主要驱动因素。
随着太阳能技术的不断进步和应用的广泛推广，对太阳光模拟器的需求也在逐年增加。
3. 竞争格局太阳光模拟器市场的竞争格局主要由以下几个方面构成：3.1 主要厂商目前，太阳光模拟器市场的主要厂商包括ABC公司、XYZ公司和123公司等。
这些厂商在技术实力和市场份额方面具有较大优势，并且持续投入研发，提高产品的竞争力。
3.2 市场份额分布在太阳光模拟器市场中，ABC公司占据了30%的市场份额，XYZ公司和123公司分别占据了25%和20%的市场份额，其他厂商共占据了25%的市场份额。
3.3 竞争策略竞争激烈的太阳光模拟器市场，各家厂商通过不断创新和产品升级来提高竞争力。
同时，市场份额较大的企业也注重品牌建设和市场拓展，加强与客户的合作，提供更好的售后服务。
4. 发展趋势太阳光模拟器市场的发展趋势包括以下几个方面：4.1 技术进步随着科技的发展，太阳光模拟器的技术也在不断进步。
新的材料和制造工艺的应用使得太阳光模拟器的性能得到提高，进而满足更高要求的应用场景。
4.2 市场需求增加随着太阳能产业的快速发展，对太阳光模拟器的需求也在逐年增加。
特别是在太阳能电池研究、光伏组件测试和太阳能系统仿真领域，太阳光模拟器的市场需求将进一步增长。

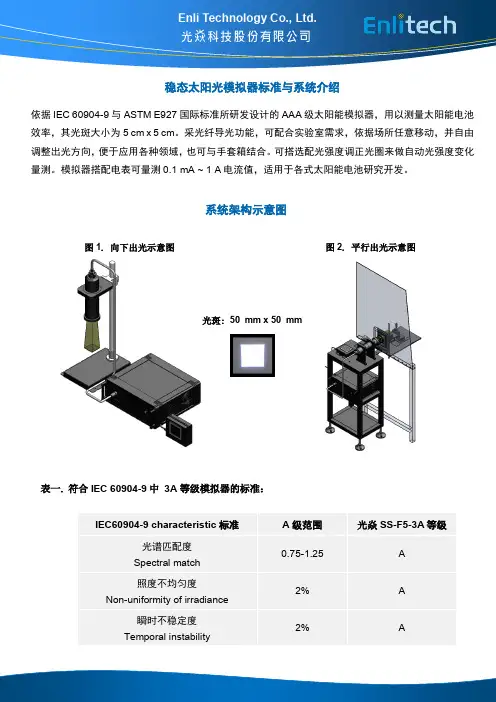

稳态太阳光模拟器标准与系统介绍 依据IEC 60904-9与ASTM E927 国际标准所研发设计的AAA 级太阳能模拟器，用以测量太阳能电池效率，其光斑大小为5 cm x 5 cm 。
采光纤导光功能，可配合实验室需求，依据场所任意移动，并自由调整出光方向，便于应用各种领域，也可与手套箱结合。
可搭选配光强度调正光圈来做自动光强度变化量测。
模拟器搭配电表可量测0.1 mA ~ 1 A 电流值，适用于各式太阳能电池研究开发。
表一. 符合IEC 60904-9中 3A 等级模拟器的标准：IEC60904-9 characteristic 标准A 级范围 光焱SS-F5-3A 等级 光谱匹配度Spectral match0.75-1.25 A 照度不均匀度Non-uniformity of irradiance2% A 瞬时不稳定度Temporal instability 2% A光斑: 50 mm x 50 mm图2. 平行出光示意图图1. 向下出光示意图 系统架构示意图SS-F5-3A AAA50x50mm2Steady-State Solar Simulator 图3. 光谱匹配度：SS-F5-3A符合IEC60904-9 中AM1.5G 光谱Spectral Match之 A 级定义图4. 照度不均匀度：SS-F5-3A符合IEC 60904-9中Non-Uniformity of Irradiance之A级之定义 图5. 瞬时不稳定度：SS-F5-3A符合 IEC 60904-9中Temporal Instability 之A级定义SS-F5-3A AAA50x50mm2Steady-State Solar Simulator主要技术指标1. 照射面积50mm x50mm2. 光谱匹配度AM1.5G，<±15%，A级3. 辐射空间非均匀性<±2%，A级4. 时间非稳定性<±1%，A级5. 光纤导光功能均光系统与光源系统分离设计6. 灯源系统300 W氙灯光源带光学反射罩7. 光谱范围400 nm ~ 1100 nm8. 光强度照度可达1000 W/m2@AM1.5G (±l0% 灯泡功率控制)10 .其他关机延迟冷却系统LCD 触控显示控制: 具备灯泡使用时数/灯泡功率控制(±l0%)/光源shutter控制/并可程控稳定度优于1%的电源供应器主动式气冷散热系统，具备延迟散热功能具备光源shutter其他技术指标1. 标准电池 2 x 2 cm 照光面积标准lemon接口Pt sensor传感器2. IV 测试软件测试时钟延迟时间设定功能Quick-note功能Semi-log IV显示功能Reference Cell测量与修正Mismatch-factor IV修正功能3. 标准样品台四线夹具通道切换设计灯源支架高度可调4. 源表Keithley 2400源表5. 手套箱整合模块光路向上照射手套箱专用样品台6. 光强可调模块辐照光强0~100%可调弱光测量能力7. 密封样品盒全密封设计，防止样品衰减多段开关，标准BNC接口。
太阳模拟器原理
太阳模拟器是一种用于模拟太阳辐射的设备，它可以在实验室中模拟太阳的辐射，以便研究太阳能电池、太阳能热能等太阳能应用技术。
太阳模拟器的原理是利用高温灯丝或氙气灯等光源，通过反射、聚焦等技术，模拟太阳的辐射。
太阳模拟器的光源通常采用氙气灯或高温灯丝，这些光源可以产生高强度的光辐射，但它们的光谱与太阳的光谱有所不同。
因此，太阳模拟器需要通过反射、聚焦等技术来调整光源的光谱，使其更接近太阳的光谱。
太阳模拟器的反射系统通常采用镜面反射或漫反射技术。
镜面反射技术可以将光线反射到一个点上，从而实现聚焦效果；漫反射技术则可以将光线均匀地反射到一个区域上，从而实现均匀照射效果。
这些反射技术可以根据实验需要进行选择和组合，以实现不同的光照效果。
太阳模拟器的聚焦系统通常采用透镜或反射镜等光学元件，将光线聚焦到一个点上。
透镜可以将光线折射，从而实现聚焦效果；反射镜则可以将光线反射，从而实现聚焦效果。
这些光学元件可以根据实验需要进行选择和组合，以实现不同的光照效果。
太阳模拟器的控制系统通常采用计算机控制或手动控制等方式，可以实现光照强度、光照时间、光照面积等参数的调节。
这些参数可
以根据实验需要进行调节，以实现不同的光照效果。
太阳模拟器是一种用于模拟太阳辐射的设备，它可以在实验室中模拟太阳的辐射，以便研究太阳能电池、太阳能热能等太阳能应用技术。
太阳模拟器的原理是利用高温灯丝或氙气灯等光源，通过反射、聚焦等技术，模拟太阳的辐射。
太阳光模拟器工作原理
太阳光模拟器是一种用于模拟太阳光辐射的设备，通常用于太阳能电池、太阳能热能装置等太阳能设备的性能测试和研究。
太阳光模拟器的工作原理主要包括以下几个步骤：
1. 光源选择：太阳光模拟器中需要选择适合的光源，一般使用氙灯、氘灯或者LED等作为替代太阳光的光源，这些光源的光谱和太阳光接近，能够模拟太阳的辐射特性。
2. 光束整形：光源发出的光束需要经过整形系统进行整形，使其成为平行光束或者聚焦光束，以便在后续的实验中使用。
3. 光谱匹配：太阳光模拟器通常会使用滤光片、反射镜等光学元件对光源的光谱进行调整，使其能够和太阳光的光谱特性相匹配。
4. 辐射强度控制：太阳光模拟器需要能够控制模拟太阳辐射的强度，通常通过调整光源的亮度、过滤器的透光率等方式来实现。
5. 光束分配和聚焦：模拟器通常会将光束分成多个并通过聚焦透镜进行聚焦，以便在实验过程中提供均匀的光照。
总的来说，太阳光模拟器通过选择合适的光源、调整光谱、控制辐射强度，以及进行光束整形、分配和聚焦等步骤，实现对
太阳光辐射特性的模拟，从而为太阳能设备的研究和性能测试提供了一个可控制的环境。
