组件测试仪(太阳能模拟器)检测原理

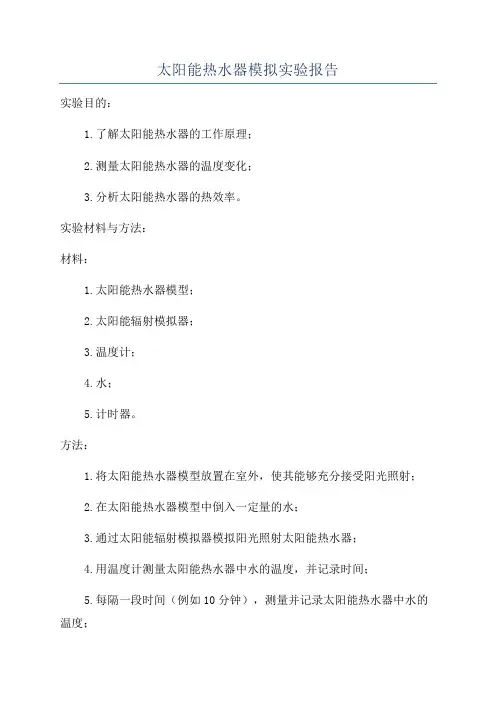

太阳能热水器模拟实验报告实验目的：1.了解太阳能热水器的工作原理；2.测量太阳能热水器的温度变化；3.分析太阳能热水器的热效率。

实验材料与方法：材料：1.太阳能热水器模型；2.太阳能辐射模拟器；3.温度计；4.水；5.计时器。

方法：1.将太阳能热水器模型放置在室外，使其能够充分接受阳光照射；2.在太阳能热水器模型中倒入一定量的水；3.通过太阳能辐射模拟器模拟阳光照射太阳能热水器；4.用温度计测量太阳能热水器中水的温度，并记录时间；5.每隔一段时间（例如10分钟），测量并记录太阳能热水器中水的温度；6.持续观察和记录太阳能热水器中水的温度变化，直至温度趋于稳定。

实验结果：在模拟实验中，我们通过测量太阳能热水器中水的温度，得到了温度随时间的变化曲线。

例如，初始温度约为25摄氏度，随着太阳能辐射模拟器的启动和阳光的照射，水温逐渐升高。

随着时间的推移，水温逐渐趋于稳定。

实验数据分析：根据实验结果，我们可以计算太阳能热水器的热效率。

热效率是指太阳能热水器将太阳能转化为热能的效率，可以通过以下公式计算：热效率 = (Qhot - Qcold) / Qsun其中，Qhot表示太阳能热水器中水的热量，Qcold表示环境中水的热量，Qsun表示太阳辐射对太阳能热水器的输入热量。

通过测量和记录太阳能热水器中水的温度变化，我们可以计算出Qhot和Qcold的估计值。

假设水的比热容为C，太阳能热水器中水的质量为m，则：Qhot = C * m * ΔTQcold = C * m * ΔT0其中，ΔT表示太阳能热水器中水的温度升高值，ΔT0表示环境中水的温度升高值。

实验讨论：1.实验中，我们使用太阳能辐射模拟器来模拟阳光照射太阳能热水器。

然而，实际太阳能热水器是通过直接利用阳光照射来升温的。

因此，在实际应用中，太阳能热水器的工作效果可能会受到天气状况的影响。

2.实验中，我们假设水的比热容为恒定值。

然而，在实际情况下，水的比热容可能会因温度的变化而变化。

太阳能电池和组件的iv测量仪技术原理太阳能电池和组件的IV测量仪技术原理，听起来好像很高大上，其实咱们老百姓也能听懂。

简单来说，这个仪器就是用来检测太阳能电池和组件的好坏的。

那它是怎么做到的呢？咱们一步一步来分析。

咱们要了解什么是IV测量仪。

IV是In-Vent-Out的缩写，也就是说，这个仪器是用来检测太阳能电池板内部电流流动的方向和大小的。

有了这个信息，我们就能知道太阳能电池板的哪个部分出了问题，从而进行维修或者更换。

接下来，咱们来看看IV测量仪的工作原理。

其实很简单，就是通过一个磁场来控制电流的流动方向。

具体来说，IV测量仪里面有一个线圈和一个磁铁，当电流通过线圈时，会产生一个磁场，这个磁场会和磁铁产生作用，从而改变电流的流动方向。

这样一来，我们就可以通过观察电流的流动方向来判断太阳能电池板的好坏了。

那么，IV测量仪有什么用处呢？它可以帮助我们检测太阳能电池板的性能是否达标。

太阳能电池板的主要功能就是把太阳光转换成电能，如果它的性能不好，就会导致发电效率低下。

通过使用IV测量仪，我们可以及时发现这个问题，从而采取相应的措施进行修复。

IV测量仪还可以帮助我们检测太阳能电池板的故障。

太阳能电池板在使用过程中难免会出现一些小问题，比如某个部位的连接松动、某个元件损坏等等。

通过使用IV 测量仪，我们可以快速找到这些问题所在的位置，从而进行维修或者更换。

IV测量仪还可以帮助我们提高太阳能电池板的使用寿命。

太阳能电池板是一种比较容易老化的设备，如果我们能够及时发现并修复它的小问题，就可以延长它的使用寿命。

而且，通过定期使用IV测量仪对太阳能电池板进行检查和维护，还可以避免一些潜在的问题发生。

IV测量仪是一个非常重要的工具，它可以帮助我们更好地了解太阳能电池板的工作状态，从而提高其性能和使用寿命。

虽然这个名字有点高大上，但是它的原理其实很简单易懂。

希望大家都能了解并掌握这个技能哦！。

第1篇一、实验目的本次实验旨在对天合光能210R至尊580W系列光伏组件的性能进行评估，包括其功率输出、效率、耐久性以及在不同环境条件下的表现。

通过实验数据，验证该系列组件在光伏发电领域的应用潜力和优势。

二、实验材料与设备1. 实验材料：- 天合光能210R至尊580W系列光伏组件- 测试架- 阴影遮光板- 温度计- 湿度计- 数据采集器2. 实验设备：- 光伏组件测试仪- 恒温恒湿箱- 风机- 蓄电池- 负载电阻三、实验方法1. 功率输出测试：- 将光伏组件安装在测试架上，确保其水平并垂直于地面。

- 使用光伏组件测试仪对组件进行功率输出测试，记录在标准光照条件（AM1.5G，1000W/m²）下的功率输出。

- 改变光照强度，记录不同光照条件下的功率输出。

2. 效率测试：- 测试组件在标准光照条件下的效率，包括开路电压、短路电流、最大功率点电压和电流。

- 通过公式计算组件的效率。

3. 耐久性测试：- 将组件置于恒温恒湿箱中，模拟不同温度和湿度条件，观察组件性能变化。

- 使用风机模拟不同风速条件，观察组件性能变化。

4. 电池特性测试：- 将组件与蓄电池连接，测试其在不同负载下的电压和电流输出。

- 记录电池放电曲线，分析电池特性。

四、实验结果与分析1. 功率输出测试：- 在标准光照条件下，组件最大功率输出为580W，符合产品规格。

- 随着光照强度的增加，组件功率输出随之增加，符合光伏组件的基本特性。

2. 效率测试：- 在标准光照条件下，组件效率为22.5%，略高于产品规格。

- 在不同光照条件下，组件效率有所下降，但仍保持在21%以上。

3. 耐久性测试：- 在高温和湿度条件下，组件性能略有下降，但在恢复到标准环境后，性能恢复至正常水平。

- 在模拟风速条件下，组件性能基本稳定，未出现明显下降。

4. 电池特性测试：- 在不同负载下，组件电压和电流输出稳定，电池放电曲线平滑。

- 组件与蓄电池连接后，电池放电性能良好。

1.1.1组件电性能测试1 组件测试仪校准：开始测试前使用相应的标准板校准测试仪；之后连续工作四小时（或更换待测产品型号）校准测试仪一次。

2 标准板选用：测试单晶硅组件使用单晶硅标准板；测试多晶硅组件使用多晶硅标准板。

测试120W以上（包括120W）组件：使用160W标准板校准测试；测试50～120W（包括50W）组件：使用80W标准板校准测试；测试30～50W（包括30W）组件：使用30W标准板校准测试；测试30W以下组件：使用15W标准板校准测试。

3 短路电流校准允许误差：±3%。

4 每次校准后填写《组件测试仪校准记录》。

2 组件的测试:1太阳模拟器光强均匀度测试：①太阳模拟器光强均匀度≤3%；②每周一、四校正测试一次。

2 太阳模拟器光强稳定性测试：①太阳模拟器光强稳定性≤1%；②每天测试前校正测试一次。

3电池组件测试前，需在测试室内静止放置24小时以上，然后进行测试。

.4 测试环境温度湿度：①温度：25±3℃；②湿度：20～80%；③测试室保证门窗关闭，无尘。

3组件重复测试精度：＜±1%。

12.4组件电性能参数：12.4.1国内组件：①三十六片串接：工作电压：≥16.0V；开路电压: ≥19.8V。

②七十二片串接：工作电压：≥33.5V；开路电压: ≥42.4V。

③六十片串接：工作电压：≥28.0V；开路电压: ≥34.0V。

④五十四片串接：工作电压：≥25.0V；开路电压: ≥32.0V。

⑤功率误差：±3%。

12.4.2国外组件：①三十六片串接：工作电压：≥16.8V；开路电压: ≥20.5V。

②七十二片串接：工作电压：≥33.5V；开路电压: ≥42.4V。

③六十片串接：工作电压：≥27.4V；开路电压: ≥34.0V。

④五十四片串接：工作电压：≥25.0V；开路电压: ≥32.0V。

⑤功率误差2.0 仪器/工具/材料2.1 所需原、辅材料：1.外观检查合格的组件2.2 设备、工装及工具：1.组件测试仪；2.标准组件；3.合格印章3.0 准备工作3.1 工作时必须穿工作衣，鞋;做好工艺卫生，用抹布清洗工作台3.2 按《太阳能模拟器操作规范》开启并设置好组件测试仪;每班次开始生产测试前必须用标准组件样品校准测试设备,然后每工作2小时校准一次，保证标准件温度和被测组件温度之差≤1℃3.3测试环境要求：3.3.1温度和被测试组件温度均为T=25±2℃，测试环境相对密封，不受太阳光等光线的影响。

太阳能光伏阵列IV曲线测试仪太阳能光伏阵列IV曲线测试仪已经成功应用于光伏电站验收，光伏发电站监造，光伏发电系统的年检、光伏发电站日常维护检测。

是鉴衡认证中心应用于光伏电站金太阳认证的唯一指定检测工具，还应用于中国质量认证中心、中国电力科学研究院等与多家光伏检测签约实验室。

太阳能光伏阵列IV曲线测试仪产品详细介绍如下：一、太阳能光伏阵列IV曲线测试仪工作原理PV-8150K太阳能光伏阵列IV曲线测试仪主机内置有满足大功率、高电压、时间常数τ精确计算的充放电的专用电容器，动态电容充电现场测试方法是根据电容的特性，将内置电容器当成光伏阵列的可变负载，通过对光伏阵列给电容充电整个过程进行电流和电压采样，来测试并用专用软件将数据处理成光伏阵列的伏安特性曲线。

太阳能光伏阵列IV曲线测试仪测量工作原理如下图所示。

电容充放电法测量光伏阵列伏安特性的工作原理图PV-8150K太阳能光伏阵列IV曲线测试仪主机内置的电容器在刚开始充电时，阻抗很低几乎为零，充电回路相当于短路，此时的数据即为短路电流；当电容充电结束时，阻抗非常大，充电回路相当于开路，此时的数据即为开路电压。

在电容的充电过程中，电容的阻抗从零变化到无穷大，这就相当于光伏阵列的负载从零变化到无穷大。

由上图可知，电容上的电压V和充电电流I的关系也同时反映了阵列的当前电压和电流关系。

对电容整个充电过程的电压电流进行采样，这些采样点的组合就构成了当前环境条件下的阵列IV特性曲线，知道了I-V的对应关系，太阳能光伏阵列IV曲线测试仪就可以计算出最大功率并绘制成曲线。

群菱公司根据IEC62446推荐的试验建议，专业研发生产的PV-8150K太阳能光伏阵列IV曲线测试仪是采用电容充放电检测方式，具备测试速度快、精度高、光伏阵列的特性可以直接以曲线的形式显示出来、测试结果直观等特点。

PV-8150K产品根据电容充放电试验方法所制作的检测系统需要有复杂的自动化控制电路，复杂的工艺结构，对采样速度、元器件精度以及数据处理器的同步采集速度要求非常高，群菱公司克服了各种技术困难，成功研制出适用于光伏电站现场专用的大功率便携式光伏方阵I-V特性分析测试仪器。

太阳能电池组件的可靠性验证与测试方法随着能源危机日益严重和环境保护意识的增强，太阳能作为一种清洁可再生能源备受关注。

而太阳能电池组件作为太阳能发电系统的核心部件之一，其可靠性直接影响到整个系统运行的稳定性和长期性能。

因此，对太阳能电池组件进行可靠性验证与测试显得至关重要。

本文将介绍太阳能电池组件的可靠性验证与测试方法，以确保其在不同环境条件下的稳定性和可靠性。

一、环境适应性测试1. 温度循环测试：通过将太阳能电池组件置于高温和低温环境下进行循环变化，以模拟其在不同气候条件下的使用情况。

该测试可以验证组件在温度变化时的稳定性和耐久性。

2. 潮湿度腐蚀测试：将太阳能电池组件暴露在高湿度环境中，观察其是否会发生腐蚀和氧化。

该测试可以检测组件在潮湿环境下的耐候性能。

3. 紫外线暴露测试：利用紫外线模拟阳光中的紫外辐射，检测太阳能电池组件是否会受到紫外线辐射的影响而发生老化或损坏。

这有助于验证组件的耐候性和光电转换效率。

二、电性能测试1. 最大功率点测试：通过变化光照条件和温度等参数，检测太阳能电池组件在不同工作条件下的最大功率输出点，以验证其在实际工作中的性能表现。

2. 开路电压和短路电流测试：分别测量太阳能电池组件的开路电压和短路电流，以评估其内部电气特性和电池的质量状况。

3. 温度系数测试：测量太阳能电池组件在不同温度条件下的电性能变化，以分析其温度特性和功率衰减情况。

三、机械性能测试1. 抗风压测试：模拟台风级风力对太阳能电池组件的风压作用，检测其是否具有足够的抗风能力和结构强度。

2. 冲击测试：施加冲击力对太阳能电池组件进行测试，验证其在外部冲击条件下是否会发生破损或损坏。

3. 扭转和弯曲测试：施加扭转和弯曲力对太阳能电池组件进行测试，以评估其在安装和运输过程中的承载能力和稳定性。

通过以上的可靠性验证与测试方法，可以全面评估太阳能电池组件在不同环境和工作条件下的稳定性和可靠性，为其在现实应用中的长期性能提供保障。

光伏iv曲线测试仪原理全文共四篇示例，供读者参考第一篇示例：光伏IV曲线测试仪是一种用于测试光伏组件性能的重要设备，它能够测量太阳能电池的IV曲线，即开路电压（Voc）、短路电流（Isc）、最大功率点电压（Vm）、最大功率点电流（Im）等参数，从而评估其性能和质量。

光伏IV曲线测试仪的原理和工作方式是什么呢？下面就让我们一起来了解一下。

光伏IV曲线测试仪的原理主要基于太阳能电池的光电特性和电气特性。

当太阳光照射到太阳能电池表面时，光子会激发半导体中的自由载流子，产生光生电子和空穴，从而形成光伏效应。

这些光生载流子在半导体中运动并被电场分离，最终产生电流。

光伏IV曲线测试仪通过施加外加电压，测量电流和电压之间的关系，从而得到太阳能电池的IV曲线。

光伏IV曲线测试仪通常由光源系统、电源系统、测量系统和数据处理系统组成。

光源系统用于模拟太阳能光照，通常采用氙灯或LED 作为光源。

电源系统提供测试太阳能电池的电压和电流，可以通过调节电流和电压的大小来测量太阳能电池在不同工作点的性能。

测量系统用于采集并记录太阳能电池在不同工作点的电流和电压数据，通过这些数据可以绘制出IV曲线。

数据处理系统用于对采集到的数据进行处理和分析，从而得到太阳能电池的性能参数。

在进行光伏IV曲线测试时，首先需要将待测试的太阳能电池接入到测试仪中，并设置测试参数，如光照强度、温度等。

然后通过测试仪施加一系列不同的电压，测量对应的电流值，得到IV曲线的数据点。

根据这些数据点可以计算出太阳能电池的性能参数，如Voc、Isc、Vm、Im等，进而评估太阳能电池的性能和质量。

光伏IV曲线测试仪的应用范围非常广泛，不仅可以用于评估太阳能电池的性能和质量，还可以用于研究太阳能电池的特性、寿命等。

通过对不同类型和规格的太阳能电池进行IV曲线测试，可以帮助用户选择和优化太阳能电池组件，提高太阳能发电系统的效率和可靠性。

光伏IV曲线测试仪是一种重要的测试设备，它可以帮助用户了解太阳能电池的性能和质量，为太阳能发电系统的设计、优化和运行提供参考依据。

图1 EL测试原理图
电致发光检测方法及其应用
Willurpimd, Jacky
图3 单晶硅电池的隐裂EL图及区域放大图 但是由于多晶硅片存在晶界影响，有时很难区分其与隐裂，见图4的红圈区域。

所以给有自动分选功能的EL测试仪带来困
难。

图4 多晶片的EL图
2.断栅
印刷不良导致的正面银栅线断开，从
图5的EL图中显示为黑线状。

这是因为栅线
断掉后，从busbar上注入的电流在断栅附
近的电流密度较小，致EL发光强度下降。

图5 印刷断线的EL图
3.烧结缺陷
一般而言，烧结参数没有优化或设备
存在问题时，EL图上会显示网纹印(图6左)。

采取顶针式或斜坡式的网带则可有效消
除网带问题，图6右是顶针式烧结炉里出来
的电池，图中黑点就是顶针的位置。

电致发光检测方法及其应用
Willurpimd, Jacky
图6 有烧结问题的EL图
4.“黑心”片
图7 黑心片EL图 直拉单晶硅拉棒系统中的热量传输过
程对晶体缺陷的形成与生长起着决定性的
作用。

提高晶体的温度梯度, 能提高晶体
的生长速率, 但过大的热应力极易产生位
错。

图7就是我们一般所说的“黑心”片的
EL图。

在图中可以清楚地看到清晰的旋涡
缺陷, 它们是点缺陷的聚集, 产生于硅棒
生长时期。

此种材料缺陷势必导致硅的非
平衡少数载流子浓度降低，降低该区域的
EL发光强度。

5.“漏电”问题
图8 漏电电池片的EL图、红外图、局部放大图。

光伏组件用太阳模拟器I-V测试仪校准方法研究林剑春【摘要】光伏组件的功率测量与太阳模拟器I-V测试仪密切相关。

为了满足光伏组件制造企业在产线上对I-V测试仪进行快速校准的需求，文中提出了一种基于标准光伏组件比较测量的校准方法，并进行了不确定度分析计算。

测量时，将标准光伏组件放置在太阳模拟器有效工作面上并保持位置不变，再用数字信号采集装置分别对标准光伏组件的开路电压和短路电流进行测量，然后将测量结果与太阳模拟器I-V测试仪得到的数值进行比较，得到修正系数。

该方法综合考虑了辐照度、温度、采样时间等因素。

根据分析，开路电压校准结果的相对扩展不确定度为1.6%( k=2)，短路电流校准结果的相对扩展不确定度为1.8%(k=2)，该过程能够较好地保证光伏组件功率的准确测量。

%Power measurement of Photovoltaic (PV) modules is closely related to solar simulator I-V tester. In order to meet the requirement of PV module manufacturing enterprises for solar simulator I-V tester calibration in production line, we propose a calibration method based on comparison of measuring the same standard PV module and calculated the calibration uncertainty. The correction factor is obtained by comparing the open-circuit voltage and short circuit current of the same standard PV module measured by the digital signal acquisition device with the results measured by solar simulator I-V tester. The standard PV module should be placed in the effective working place of the solar simulator and be kept in the same position. This method takes into account the irradiance, temperature, sampling time and other factors. According to the analysis, the relative expanded uncertainty of the open-circuit voltage calibration results is 1.6%( =2), and the relative expanded uncertainty of the short-circuit current calibration results is 1.8%( =2), which results in accurate measurement of the PV modules.【期刊名称】《质量技术监督研究》【年(卷),期】2015(000)003【总页数】5页(P6-9,13)【关键词】光伏组件;太阳模拟器;I-V测试仪;校准【作者】林剑春【作者单位】福建省计量科学研究院，福建福州 350003【正文语种】中文1 前言光伏组件是光伏发电系统中的核心部件，其功率大小直接影响到光伏电站的发电量，而光伏组件的功率通常是用太阳模拟器进行测量的[1]。

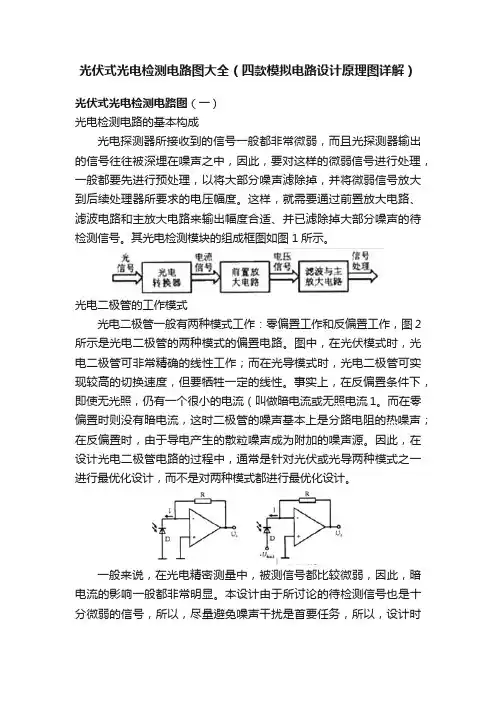

光伏式光电检测电路图大全（四款模拟电路设计原理图详解）光伏式光电检测电路图（一）光电检测电路的基本构成光电探测器所接收到的信号一般都非常微弱，而且光探测器输出的信号往往被深埋在噪声之中，因此，要对这样的微弱信号进行处理，一般都要先进行预处理，以将大部分噪声滤除掉，并将微弱信号放大到后续处理器所要求的电压幅度。

这样，就需要通过前置放大电路、滤波电路和主放大电路来输出幅度合适、并已滤除掉大部分噪声的待检测信号。

其光电检测模块的组成框图如图1所示。

光电二极管的工作模式光电二极管一般有两种模式工作：零偏置工作和反偏置工作，图2所示是光电二极管的两种模式的偏置电路。

图中，在光伏模式时，光电二极管可非常精确的线性工作；而在光导模式时，光电二极管可实现较高的切换速度，但要牺牲一定的线性。

事实上，在反偏置条件下，即使无光照，仍有一个很小的电流（叫做暗电流或无照电流1。

而在零偏置时则没有暗电流，这时二极管的噪声基本上是分路电阻的热噪声；在反偏置时，由于导电产生的散粒噪声成为附加的噪声源。

因此，在设计光电二极管电路的过程中，通常是针对光伏或光导两种模式之一进行最优化设计，而不是对两种模式都进行最优化设计。

一般来说，在光电精密测量中，被测信号都比较微弱，因此，暗电流的影响一般都非常明显。

本设计由于所讨论的待检测信号也是十分微弱的信号，所以，尽量避免噪声干扰是首要任务，所以，设计时采用光伏模式。

电路设计主放大器设计众多需要检浏的微弱光信号通常都是通过各种传感器来进行非电量的转换，从而使检测对象转变为电量（电流或电压）。

由于所测对象本身为微弱量，同时受各种不同传感器灵敏度的限制，因而所得到的电量自然是小信号，一般不能直接用于采样处理。

本设计中的光电二极管前置放大电路主要起到电流转电压的作用，但后续电路一般为A／D转换电路，所需电压幅值一般为2 V。

然而，即使是这样，而输出的电压信号一般还需要继续放大几百倍，因此还需应用主放大电路。

物理实验太阳能电池特性测定原理太阳能电池是一种将太阳光转换为电能的装置，它可以直接将太阳光转换为电能，具有清洁、可再生等优点。

太阳能电池的特性测定是判断太阳能电池输出电压、输出电流、光伏效率、填充因子等参数，这些参数决定了其在不同应用场合中的表现。

以下是太阳能电池特性测定的原理和方法。

1.光伏效应原理当光线照射在太阳能电池的PN结上，光能被吸收并激发带正负电荷的电子，带电的电子在PN结中形成电场，可产生电压和电流。

这种现象就是光伏效应，具有一定的光伏响应度。

2. IV 曲线原理通过测量太阳能电池在不同电压下的输出电流大小，可以绘制出一条 V-I 曲线。

在这条曲线上，太阳能电池的最大功率输出点为最大功率点(MPP)，对应的工作电压为最大功率点电压(V_mpp)，对应的工作电流为最大功率输出电流(I_mpp)。

从这条 V-I 曲线上还可以计算出填充因子、开路电压、短路电流等参数。

1. 实验装置太阳能电池、V-I 测量仪、多用表、光强计。

2. 实验步骤步骤一：准备实验装置。

将太阳能电池放在太阳下，使其接收到光照。

将 V-I 测量仪和多用表与太阳能电池接好。

步骤二：测量太阳能电池的开路电压和短路电流。

使用多用表测量太阳能电池的开路电压和短路电流，其中，短路电流是指将电路中两端短接后所得到的最大电流值。

步骤三：绘制 V-I 曲线。

使用 V-I 测量仪在太阳能电池的电路中连续测量不同电压下的输出电流大小。

记录数据并绘制 V-I 曲线。

步骤四：计算填充因子、最大功率点电压和最大功率输出电流。

步骤五：计算光伏转换效率。

使用光强计测量所接受的光强度，并使用测量得到的太阳能电池输出电流和光强度计算光伏转换效率。

三、总结太阳能电池的特性测定是重要的实验内容，通过测量各个参数可以确定太阳能电池在不同应用场景下的表现。

在实验中，需要使用多个实验设备，综合运用光学、电学的知识进行测量。

同时，也需要注意实验环境和实验操作的安全。

太阳能光伏发电原理与应用实验报告一、引言太阳能光伏发电是利用光伏效应将太阳能转化为电能的一种可再生能源发电方式。

光伏发电是一种清洁、安全、无噪音和无排放的能源转换方式，具有广阔的发展前景。

本实验目的是通过实际操作，深入理解太阳能光伏发电的原理与应用，并对其发电效率进行测试。

二、实验原理1.光伏效应光伏效应是指当光照射到半导体材料上时，光子的能量被电子吸收，使其跃迁到价带上，形成光生电流的现象。

根据光伏效应，我们可以将光能转化为电能。

2.光伏电池光伏电池是利用光伏效应将光能转化为直流电能的一种半导体器件。

常见的光伏电池有单晶硅、多晶硅和非晶硅等。

光伏电池的工作原理是通过P-N结构形成的电场将光生载流子分离，从而产生电流。

3.光伏组件光伏组件是由多个光伏电池通过串联或并联组成的。

光伏组件能够将光能转化为直流电能，并可以通过逆变器将直流电能转化为交流电能。

三、实验设备和材料1.实验仪器：太阳能光伏电流电压测试仪、多用千分表、太阳能模拟器2.实验材料：光伏电池、导线、电阻等四、实验内容与步骤1.实验内容(1)掌握太阳能光伏发电的基本原理；(2)通过对不同光照强度和角度的测试，测量光伏电池的电流和电压；(3)计算光伏电池的发电效率。

2.实验步骤(1)搭建实验装置。

将光伏电池与测试仪器连接，并将太阳能模拟器调整到适当的光照强度。

(2)调整不同光照强度。

通过调整太阳能模拟器的光照强度，逐步增加光照强度，记录光伏电池的电流和电压。

(3)调整不同角度。

通过调整光伏电池的角度，分别在不同角度下测试光伏电池的电流和电压。

(4)计算发电效率。

根据实验数据，计算光伏电池的发电效率。

五、实验结果与分析1.实验结果通过实验测量，得到了不同光照强度和角度下光伏电池的电流和电压数据，并计算出了光伏电池的发电效率。

2.实验分析(1)光伏电池的电流与光照强度成正比。

在光照强度增加的情况下，光伏电池的电流也会增加。

(2)光伏电池的电流与角度有关。

太阳能组件EL测试原理太阳能组件的EL测试是对太阳能电池片的高质量和高效率进行保证的重要步骤之一、EL（Electroluminescence）测试是指利用电流激发太阳能电池片产生光亮，并通过光亮的图像来检查电池片的质量和性能的一种检测方法。

EL测试使用的设备通常包括电流源、相机、外部光源和电脑控制系统。

其中，电流源用来提供电流激发电池片产生光亮，相机用来拍摄光亮的图像，外部光源则是为了提供合适的照明条件，以获得清晰的图像。

电脑控制系统则用来控制设备操作，并对图像进行分析和处理。

在EL测试中，首先将太阳能电池片放置在测试台上，并与电流源和相机连接。

然后，通过电脑控制系统，设置合适的电流值，并打开外部光源。

此时，太阳能电池片会通过电流激发电子，在p-n结附近产生光亮。

相机会对光亮进行拍摄，并将图像传输给电脑。

得到图像后，电脑控制系统会对图像进行分析和处理。

首先，系统会对图像进行提取和滤波，去除干扰噪声和背景光。

然后，系统会对图像进行增强和调整，以获取更清晰和准确的结果。

接着，系统会对图像中的光亮进行分析和计算，得到电池片的性能指标，如电流均匀性和电池片的缺陷等。

通过EL测试，可以直观地观察到太阳能电池片的表面和内部的缺陷、损伤和不均匀性。

例如，图像中的黑色暗斑可能表示电池片表面有污垢或缺陷，而白色亮斑可能表示电池片内部存在缺陷或短路等。

此外，EL测试还可以检测出电池片的漏电流和功率损失等问题，帮助提高电池片的质量和性能。

综上所述，太阳能组件的EL测试是一种通过电流激发电池片产生光亮，并通过光亮的图像来检查电池片质量和性能的一种有效方法。

通过EL测试，可以检测出电池片的表面缺陷、内部损伤和不均匀性等问题，并帮助提高太阳能组件的质量和效率。

目录
1.太阳能模拟器的基本原理 2.太阳能模拟器的分类 3.太阳能模拟器的光源 4.太阳模拟器某些光学特性的检测 5.太阳模拟器测试项目 6.太阳模拟器测试非晶硅薄膜的注意点
1.太阳能模拟器的基本原理
太阳能模拟器的基本原理
太阳能模拟器——俗称仿真机，用来完整模拟地球表面或 者太空区域中真实太阳光的一种工业化设备，太阳能模拟 器需要真实的还原太阳光照射特定区域的表现。为太阳电 池及组件生产中重要的性能测试设备。
太阳模拟器某些光学特性的检测
辐照不稳定的检测
测试平面上同一点的辐照度随时间改变时。辐照不稳定度 按下式计算
辐照不稳定度＝±（最大辐照度－最小辐照度）/（最大辐照 度＋最小辐照度）
太阳模拟器某些光学特性的检测
FT ,AM1.5 ()
iT ,AM1.5 ( ) iT ,AM1.5 ( )
iT ,AM1.5 ( )d
3.太阳能模拟器的光源
太阳模拟器的光源
用来装置太阳模拟器的光源通常有以下几种： 卤光灯 冷光灯 氙灯
卤光灯：简易型太阳模拟器常用卤光灯来装置。但 卤光灯的色温值在2300K左右，它的光谱和日光相 差很远，红外线含量太多，紫外线含量太少。作为 廉价的太阳模拟器避免采用昂贵的滤光设备，通常 用3cm厚的水膜来滤除一部分红外线，使它近红外 区的光谱适当改善，但却无法补充过少的紫外线.
太阳能模拟器的基本原理
辐照度及其均匀性
对空间应用，规定的标准辐照度为1367w/m2（另一种较早的 标准规定为1353 w/m2），对地面应用，规定的标准辐照度为 1000 w/m2。实际上地面阳光和很多复杂因素有关，这一数值仅 在特定的时间及理想的气候和地理条件下才能获得。地面上比较 常见的辐射照度是在600~900 w/m2范围内，除了辐照度数值范围 以外，太阳辐射的特点之一是其均匀性，这种均匀性保证了同一 太阳电池方阵上各点的辐照度相同。

目录TUV莱茵是如何确保测试的准确性的测量环境对太阳光模拟器的影响影响太阳模拟器测试精度的主要因素光伏用太阳光模拟器介绍阳光模拟器测量系统之电子负载太阳模拟器测量偏差的分析太阳模拟器的选择方法3A级太阳模拟器系统的设计原理太阳能光伏电池模拟器的研究太阳模拟器冷却系统的研究2014-7-8 11:48|发布者: echo|查看: 791|评论: 0|来自: 中国光伏测试网摘要: 摘要：本文介绍了太阳模拟器冷却系统的基本组成，采用冷却风机的方式对稳态模拟器进行冷却控制。

设计了PLC控制系统和冷却风扇的变频调速方案。

从所研制B级稳态太阳模拟器的测试结果表明，本文提出的设计方案能够满足 ...摘要：本文介绍了太阳模拟器冷却系统的基本组成，采用冷却风机的方式对稳态模拟器进行冷却控制。

设计了PLC控制系统和冷却风扇的变频调速方案。

从所研制B级稳态太阳模拟器的测试结果表明，本文提出的设计方案能够满足系统对温度控制的要求，保证系统的可靠性和稳定性。

稳态太阳模拟器主要用于太阳电池单片或组件的电性能测试，而冷却控制系统是稳态太阳模拟器的重要组成部分。

它能够在太阳模拟器灯源、滤光片等元件温度过高时，对其进行冷却。

太阳模拟器在工作一段时间之后，会产生过多的热量，影响太阳模拟器的寿命以及测试结果不可靠等不利的情况，这个时候，就需要用冷却系统对其进行冷却。

冷却系统主要有高压水冷却、低压水冷却、低压氮气冷却、氟里昂制冷和去离子水等冷却方式，本文采用了风冷的方式对太阳模拟器进行冷却，提高太阳模拟器的工作效率以及精准度。

此系统设计方法可以应用到其他类似太阳模拟器冷却系统和大型常温冷却系统的设计。

(1)高压水冷却系统利用去离子高压水来冷却氙灯的阴阳极、聚光镜和高频变压器，采取密闭循环系统。

(2)低压水冷却系统利用低压的去离子水来冷却光筒、水冷挡板、平面反射镜和积分器等，也是采取密闭循环系统。

(3)低压氮气冷却系统利用氮气来冷却氙灯泡壳、积分器场镜和投影镜，采取密闭循环系统。

太阳能光伏组件制造技术习题答案习题11.画图说明太阳能电池的工作原理。

答：PN结光生伏特效应示意图如图1-8所示，其工作原理如下：当太阳光照射到半导体表面时，半导体内部N区和P区中原子的价电子受到太阳光子的冲击，通过光辐射获取到超过禁带宽度E g的能量，脱离共价键的束缚从价带激发到导带，由此在半导体材料内部产生出很多处于非平衡状态的电子—空穴对。

这些被光激发的电子和空穴，或自由碰撞，或在半导体中复合恢复到平衡状态。

其中复合过程对外不呈现导电作用，属于光伏电池能量自身损耗部分。

光生电子-空穴对在耗尽区产生后，立即被内建电场分离，光生电子被推向N 区，光生空穴被推向P区。

因此，在P区有过剩的空穴，在N区有过剩的电子，如此便在PN结两侧形成了正负电荷的积累，产生与势垒电场方向相反的光生电动势，也就是光生伏特效应。

将半导体做成太阳能电池并外接负载后，光电流从P区经负载流至N区，负载即得到功率输出，太阳能便变成了电能。

2.画出太阳能电池的等效电路图，说明各等效参数的含义。

答：图中I ph为光生电流，此值正比于太阳能电池的面积和入射光的辐照度。

I D为暗电流，是太阳能电池在无光照时，由于外电压作用下PN结内流过的单向电流，其方向与光生电流方向相反，会抵消部分光生电流。

I L为太阳能电池输出的负载电流。

U OC为电池的开路电压，与入射光辐照度的对数成正比，与环境温度成反比，与电池面积的大小无关。

R s和R sh均为硅太阳能电池本身固有电阻，相当于电池的内阻。

3.太阳能电池、太阳能光伏组件的分类如何？答：太能能光伏组件有以下几种不同的分类。

（1）按照基体材料分类可分为晶硅太阳能光伏组件（单、多晶硅）、非晶硅薄膜太阳能光伏组件、微晶硅薄膜太阳能光伏组件、纳晶硅薄膜太阳能光伏组件、多元化合物太阳能光伏组件（包括砷化镓、硫化镉电池、碲化镉电池、铜硒铟等）。

（2）按照结构分类可分为同质结太阳能光伏组件（在相同的半导体材料上构成PN结）、异质结太阳能光伏组件（在不相同的半导体材料上构成PN结）、肖特基结太阳能光伏组件、复合结太阳能光伏组件、液结太阳能光伏组件等。

如何测量太阳能组件温度系数和串联电阻10.4 温度系数的测量10.4.1 目的从组件试验中测量其电流温度系数(α)、电压温度系数(β) 和峰值功率温度系数（δ）。

如此测定的温度系数，仅在测试中所用的辐照度下有效；参见IEC 60904-10对组件在不同辐照度下温度系数评价。

10.4.2 装置需要下列装置来控制和测量试验条件：a) 后续试验继续使用的光源（自然光或符合IEC 904-9的B类或更好太阳模拟器）；b) 一个符合IEC 60904-2或IEC 60904-6的标准光伏器件，已知其经过与绝对辐射计校准过的短路电流与辐照度特性。

c) 能在需要的温度范围内改变测试样品温度的设备。

d) 一个合适的支架使测试样品与标准器件在与入射光线垂直的相同平面；e) 一个监测测试样品与标准器件温度的装置，要求温度测试准确度为±1℃，重复性为±0.5℃；f) 测试测试样品与标准器件电流的仪器，准确度为读数±0.2%。

10.4.3 程序有两种可接受的测量温度系数的程序。

10.4.3.1 自然光下的程序a) 仅在满足下列条件时才能在自然光下进行测试：—总辐照度至少达到需要进行测试的上限；—瞬时振荡（云、薄雾或烟）引起的辐照度变化应小于标准器件测出总辐照度的2%；—风速小于2m?s-1。

b) 安装标准器件与测试组件共平面，使太阳光线垂直(±5°内)照射二者，并连接到需要的设备上。

注：以下条款描述的测试应尽可能快地在同一天的一、二小时内完成，以减少光谱变化带来的影响。

如不能做到则可能需要进行光谱修正。

c) 如果测试组件及标准器件装有温度控制装置，将温度设定在需要的值。

d) 如果没有温度控制装置，要将测试样品和标准器件遮挡阳光和避风，直到其温度均匀，与周围环境温度相差在±1℃以内，或允许测试样品达到一个稳定平衡温度，或冷却测试样品到低于需要测试温度的一个值，然后让组件自然升温。
