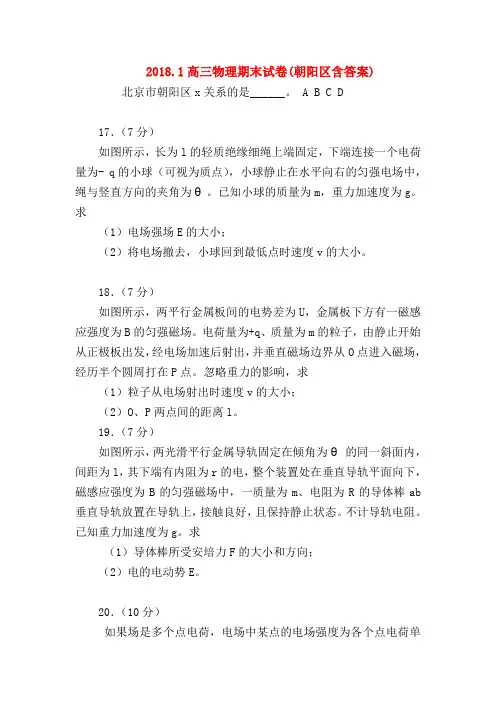

2018.1高三物理期末试卷(朝阳区含答案)
北京市朝阳区x关系的是______。
A B C D
17．（7分）
如图所示，长为l的轻质绝缘细绳上端固定，下端连接一个电荷量为- q的小球（可视为质点），小球静止在水平向右的匀强电场中，绳与竖直方向的夹角为θ。
已知小球的质量为m，重力加速度为g。
求
（1）电场强场E的大小；
（2）将电场撤去，小球回到最低点时速度v的大小。
18．（7分）
如图所示，两平行金属板间的电势差为U，金属板下方有一磁感应强度为B的匀强磁场。
电荷量为+q、质量为m的粒子，由静止开始从正极板出发，经电场加速后射出，并垂直磁场边界从O点进入磁场，经历半个圆周打在P点。
忽略重力的影响，求
（1）粒子从电场射出时速度v的大小；
（2）O、P两点间的距离l。
19．（7分）
如图所示，两光滑平行金属导轨固定在倾角为θ的同一斜面内，间距为l，其下端有内阻为r的电，整个装置处在垂直导轨平面向下，磁感应强度为B的匀强磁场中，一质量为m、电阻为R的导体棒ab 垂直导轨放置在导轨上，接触良好，且保持静止状态。
不计导轨电阻。
已知重力加速度为g。
求
（1）导体棒所受安培力F的大小和方向；
（2）电的电动势E。
20．（10分）
如果场是多个点电荷，电场中某点的电场强度为各个点电荷单。

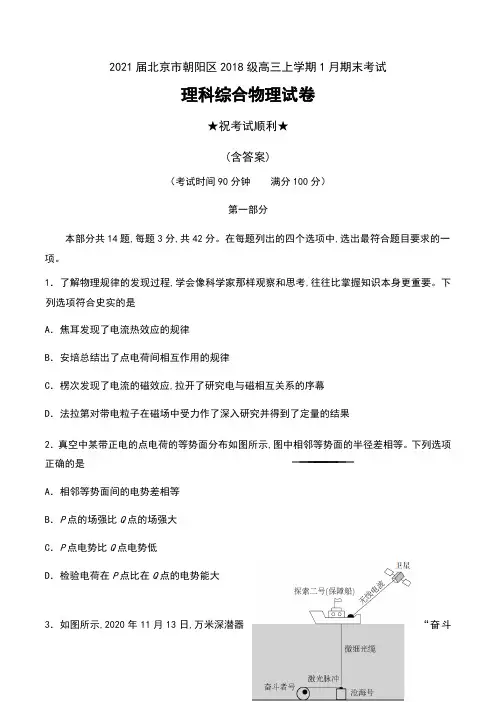

2021届北京市朝阳区2018级高三上学期1月期末考试理科综合物理试卷★祝考试顺利★(含答案)（考试时间90分钟满分100分）第一部分本部分共14题,每题3分,共42分。
在每题列出的四个选项中,选出最符合题目要求的一项。
1．了解物理规律的发现过程,学会像科学家那样观察和思考,往往比掌握知识本身更重要。
下列选项符合史实的是A．焦耳发现了电流热效应的规律B．安培总结出了点电荷间相互作用的规律C．楞次发现了电流的磁效应,拉开了研究电与磁相互关系的序幕D．法拉第对带电粒子在磁场中受力作了深入研究并得到了定量的结果2．真空中某带正电的点电荷的等势面分布如图所示,图中相邻等势面的半径差相等。
下列选项正确的是A．相邻等势面间的电势差相等B．P点的场强比Q点的场强大C．P点电势比Q点电势低D．检验电荷在P点比在Q点的电势能大3．如图所示,2020年11月13日,万米深潜器“奋斗者号”再次深潜至地球的最深处——马里亚纳海沟。
借助无线电波、激光等传输信号,实现深潜器舱内和海底作业的电视直播。
下列选项正确的是A．在海水中,无线电波无法传播,所以要借助激光传输信号B．无线电波、激光都是横波C．信号传输到电视台实现直播的过程中无时间延迟D．麦克斯韦通过实验证实了电磁波的存在,带来了通信技术的快速发展4．如图所示,在M、N两点处有两根垂直纸面平行放置的长直导线, 通有大小相等、方向相反的电流。
在纸面上有一点P,P点到M、N的距离相等。
下列选项正确的是A．M处导线受到的安培力沿MN连线指向NB．M处导线受到的安培力垂直于MN连线向右C．P点的磁场方向平行于MN连线向上D．P点的磁场方向垂直于MN连线向右5．静电除尘原理是设法使空气中的尘埃带电,在静电力作用下,尘埃到达电极而被收集起来。
如图所示,静电除尘器由板状收集器A和线状电离器B组成,A、B间接有高压电源,它们之间形成很强的电场,能使空气中的气体分子电离,进而使通过除尘器的尘埃带电,最后被吸附到正极A上。

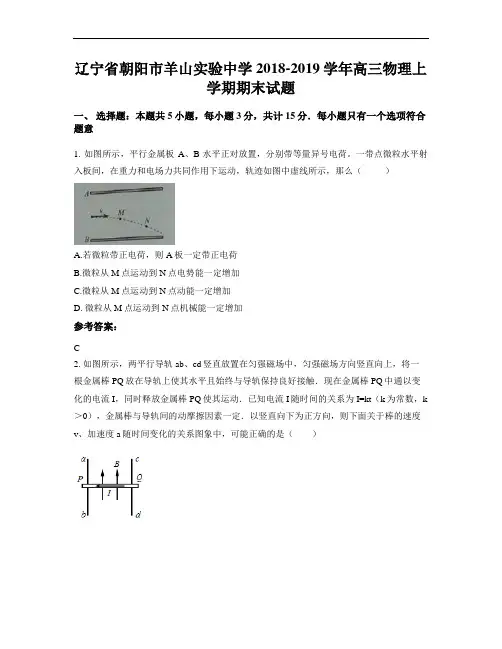

辽宁省朝阳市羊山实验中学2018-2019学年高三物理上学期期末试题一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷。
一带点微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么（）A.若微粒带正电荷，则A板一定带正电荷B.微粒从M点运动到N点电势能一定增加C.微粒从M点运动到N点动能一定增加D. 微粒从M点运动到N点机械能一定增加参考答案：C2. 如图所示，两平行导轨ab、cd竖直放置在匀强磁场中，匀强磁场方向竖直向上，将一根金属棒PQ放在导轨上使其水平且始终与导轨保持良好接触．现在金属棒PQ中通以变化的电流I，同时释放金属棒PQ使其运动．已知电流I随时间的关系为I=kt（k为常数，k ＞0），金属棒与导轨间的动摩擦因素一定．以竖直向下为正方向，则下面关于棒的速度v、加速度a随时间变化的关系图象中，可能正确的是（）A. B. C. D.参考答案：B安培力；牛顿第二定律解：A、因为开始加速度方向向下，与速度方向相同，做加速运动，加速度逐渐减小，即做加速度逐渐减小的加速运动，然后加速度方向向上，加速度逐渐增大，做加速度逐渐增大的减速运动．故A错误，B正确．C、根据牛顿第二定律得，金属棒的加速度a=，f=μN=μF A=μBIL=μBLkt，联立解得加速度a=，与时间成线性关系．故C错误；D、t=0时刻无电流，无安培力．只有重力，加速度竖直向下，为正值．故D错误．故选：B3. (单选)小孩双手搭着大人的肩一起在水平冰面上以3m／s的速度向右匀速滑行，后面的小孩突然推了一下前面的大人，结果小孩以2m／s的速度向左滑行，已知小孩的质量为30kg，大人的质量为60kg，则被推后大人的速度大小变为______。
(填选项前的字母) A．5.5m／s B．4.5m／s C．3.5m／sD．2.5m／s参考答案：A4. （单选）质量为m的人造地球卫星与地心的距离为r时，引力势能可表示为，其中G为引力常量，M为地球质量．该卫星原来在半径为R1的轨道上绕地球做匀速圆周运动，由于受到极稀薄空气的摩擦作用，飞行一段时间后其匀速圆周运动的半径变为R2，此过程中因摩擦而产生的热量为（）A．B．C．D．参考答案：C5. （多选题）下列共点力作用在物体上，可以使物体保持平衡的是A．2N、3N、5N B．3N、4N、10NC．10N、10N、10N D．2N、3N、7N参考答案：AC二、填空题：本题共8小题，每小题2分，共计16分6. 一辆汽车从静止开始匀加速开出，然后保持匀速运动，最后匀减速运动直到停止。

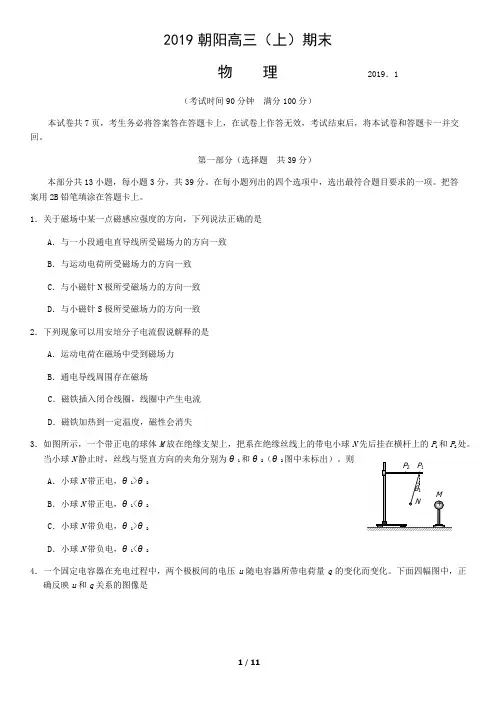

2019朝阳高三（上）期末物 理2019．1（考试时间90分钟 满分100分）本试卷共7页，考生务必将答案答在答题卡上，在试卷上作答无效，考试结束后，将本试卷和答题卡一并交回。
第一部分（选择题 共39分）本部分共13小题，每小题3分，共39分。
在每小题列出的四个选项中，选出最符合题目要求的一项。
把答案用2B 铅笔填涂在答题卡上。
1．关于磁场中某一点磁感应强度的方向，下列说法正确的是 A ．与一小段通电直导线所受磁场力的方向一致B ．与运动电荷所受磁场力的方向一致C ．与小磁针N 极所受磁场力的方向一致D ．与小磁针S 极所受磁场力的方向一致 2．下列现象可以用安培分子电流假说解释的是A ．运动电荷在磁场中受到磁场力B ．通电导线周围存在磁场C ．磁铁插入闭合线圈，线圈中产生电流D ．磁铁加热到一定温度，磁性会消失3．如图所示，一个带正电的球体M 放在绝缘支架上，把系在绝缘丝线上的带电小球N 先后挂在横杆上的P 1和P 2处。
当小球N 静止时，丝线与竖直方向的夹角分别为θ1和θ2（θ2图中未标出）。
则 A ．小球N 带正电，θ1>θ2 B ．小球N 带正电，θ1<θ2 C ．小球N 带负电，θ1>θ2 D ．小球N 带负电，θ1<θ24．一个固定电容器在充电过程中，两个极板间的电压u 随电容器所带电荷量q 的变化而变化。
下面四幅图中，正确反映u 和q 关系的图像是MA B C D5．如图所示，取一对用绝缘柱支持的导体A 和B ，使它们彼此接触。
起初它们不带电。
把带正电荷的物体C 移近导体A ，再把A 和B 分开，然后移去C 。
则 A ．A 带正电，B 带负电B ．A 带负电，B 带正电C ．A 、B 带同种电荷D ．A 、B 都不带电6．在静电场中，将一带正电的点电荷从a 点移到b 点，电场力做了负功，则A ．b 点的电场强度一定比a 点大B ．电场线方向一定从b 指向aC ．b 点的电势一定比a 点高D ．该点电荷的动能一定减小7．如图所示电路，电源内阻不可忽略。

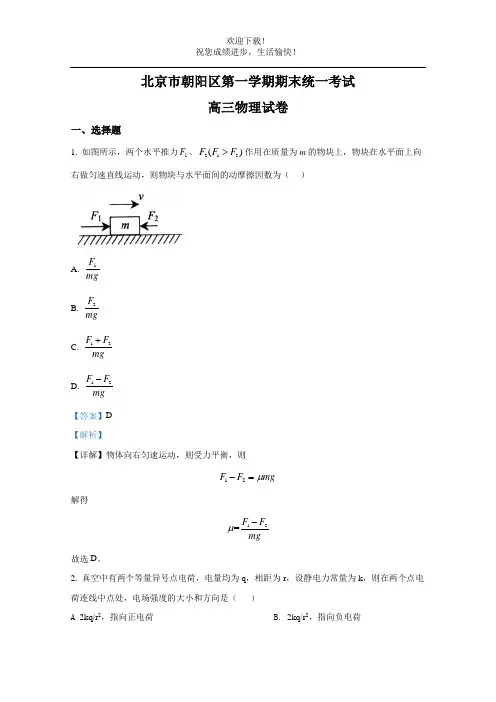

北京市朝阳区第一学期期末统一考试高三物理试卷一、选择题1. 如图所示，两个水平推力1F 、212()F F F >作用在质量为m 的物块上，物块在水平面上向右做匀速直线运动，则物块与水平面间的动摩擦因数为（ ）A. 1F mgB. 2F mgC. 12F F mg+ D.12F F mg - 【答案】D【解析】【详解】物体向右匀速运动，则受力平衡，则12F F mg μ-=解得12=F F mgμ- 故选D 。
2. 真空中有两个等量异号点电荷，电量均为q ，相距为r ，设静电力常量为k ，则在两个点电荷连线中点处，电场强度的大小和方向是（ ）A 2kq/r 2，指向正电荷 B. 2kq/r 2，指向负电荷C 8kq/r 2，指向正电荷D. 8kq/r 2，指向负电荷【答案】D【解析】 【详解】根据点电荷场强公式，正负电荷单独存在时在该点产生的场强大小相等，为：224 ()2kq kq E E r r ＝＝＝+-；正负电荷单独存在时在该点产生的场强方向也相同，故合场强为E ＝E ++E −＝28kq r ，方向由正电荷指向负电荷；故选D ． 【点睛】本题关键是求出各个点电荷单独存在时在两个电荷连线中点产生的场强大小，然后根据矢量合成的原理进行合成．3. 一小物块从粗糙的斜面底端，以平行于斜面的初速度0v 沿斜面向上运动，则（ ）A. 斜面的倾角越小，物块上升的高度越大B. 斜面的倾角越大，物块上升的高度越大C. 物块的质量越小，上升的高度越大D. 物块的质量越大，上升的高度越大【答案】B【解析】【详解】设物体的质量为m ，斜面的倾角为α，动摩擦因数为μ，上升的高度为h 。
根据动能定理得201cos 0sin 2h mgh mg mv μαα--⨯=-则得 20cos 21sin v h g αμα=⎛⎫+ ⎪⎝⎭ 可见，α越大，h 越大，h 与物块的质量无关。
故B 正确，ACD 错误。
故选B 。

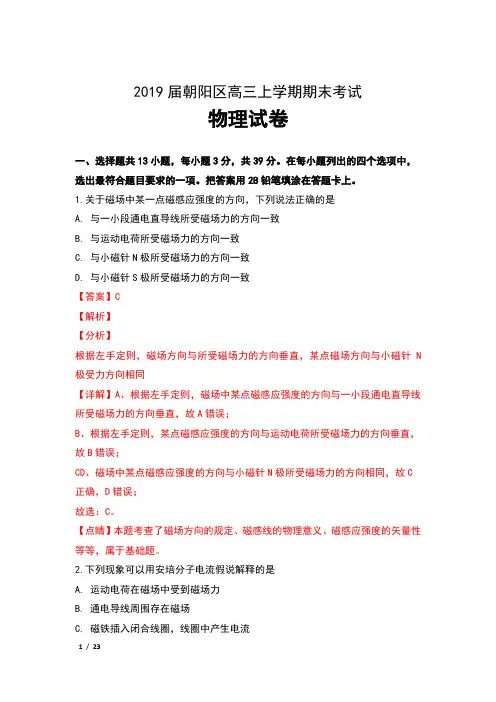

2019届朝阳区高三上学期期末考试
物理试卷
一、选择题共13小题，每小题3分，共39分。
在每小题列出的四个选项中，选出最符合题目要求的一项。
把答案用2B铅笔填涂在答题卡上。
1.关于磁场中某一点磁感应强度的方向，下列说法正确的是
A. 与一小段通电直导线所受磁场力的方向一致
B. 与运动电荷所受磁场力的方向一致
C. 与小磁针N极所受磁场力的方向一致
D. 与小磁针S极所受磁场力的方向一致
【答案】C
【解析】
【分析】
根据左手定则，磁场方向与所受磁场力的方向垂直，某点磁场方向与小磁针N 极受力方向相同
【详解】A、根据左手定则，磁场中某点磁感应强度的方向与一小段通电直导线所受磁场力的方向垂直，故A错误；
B、根据左手定则，某点磁感应强度的方向与运动电荷所受磁场力的方向垂直，故B错误；
CD、磁场中某点磁感应强度的方向与小磁针N极所受磁场力的方向相同，故C 正确，D错误；
故选：C。
【点睛】本题考查了磁场方向的规定、磁感线的物理意义、磁感应强度的矢量性等等，属于基础题。
2.下列现象可以用安培分子电流假说解释的是
A. 运动电荷在磁场中受到磁场力
B. 通电导线周围存在磁场
C. 磁铁插入闭合线圈，线圈中产生电流
1 / 23。
北京市朝阳区2018～2019学年度第一学期期末统一检测高三年级物理试卷2019．1（考试时间90分钟 满分100分）本试卷共7页，考生务必将答案答在答题卡上，在试卷上作答无效，考试结束后，将本试卷和答题卡一并交回。
第一部分（选择题 共39分）本部分共13小题，每小题3分，共39分。
在每小题列出的四个选项中，选出最符合题目要求的一项。
把答案用2B 铅笔填涂在答题卡上。
1．关于磁场中某一点磁感应强度的方向，下列说法正确的是 A ．与一小段通电直导线所受磁场力的方向一致B ．与运动电荷所受磁场力的方向一致C ．与小磁针N 极所受磁场力的方向一致D ．与小磁针S 极所受磁场力的方向一致 2．下列现象可以用安培分子电流假说解释的是A ．运动电荷在磁场中受到磁场力B ．通电导线周围存在磁场C ．磁铁插入闭合线圈，线圈中产生电流D ．磁铁加热到一定温度，磁性会消失3．如图所示，一个带正电的球体M 放在绝缘支架上，把系在绝缘丝线上的带电小球N 先后挂在横杆上的P 1和P 2处。
当小球N 静止时，丝线与竖直方向的夹角分别为θ1和θ2（θ2图中未标出）。
则A ．小球N 带正电，θ1>θ2B ．小球N 带正电，θ1<θ2C ．小球N 带负电，θ1>θ2D ．小球N 带负电，θ1<θ24．一个固定电容器在充电过程中，两个极板间的电压u 随电容器所带电荷量q 的变化而变化。
下面四幅图中，正确反映u 和q 关系的图像是A B CD5．如图所示，取一对用绝缘柱支持的导体A 和B ，使它们彼此接触。
起初它们不带电。
把带正电荷的物体C 移近导体A ，再把A 和B 分开，然后移去C 。
则 A ．A 带正电，B 带负电B ．A 带负电，B 带正电C ．A 、B 带同种电荷D ．A 、B 都不带电6．在静电场中，将一带正电的点电荷从a 点移到b 点，电场力做了负功，则A ．b 点的电场强度一定比a 点大B ．电场线方向一定从b 指向aC ．b 点的电势一定比a 点高D ．该点电荷的动能一定减小7．如图所示电路，电源内阻不可忽略。

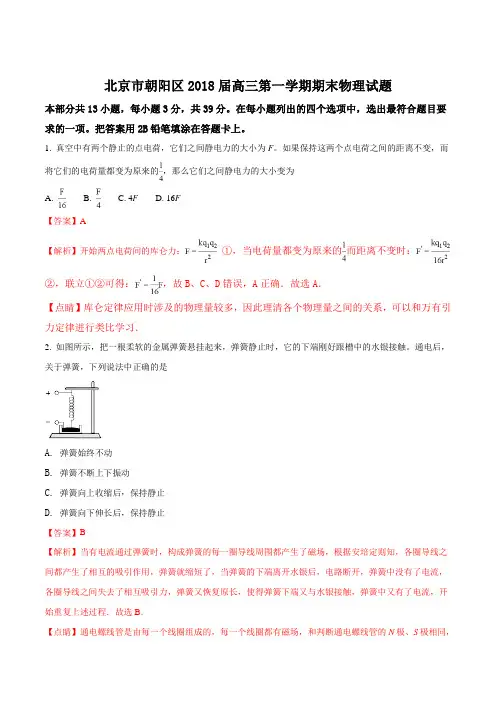

北京市朝阳区2018届高三第一学期期末物理试题本部分共13小题，每小题3分，共39分。
在每小题列出的四个选项中，选出最符合题目要求的一项。
把答案用2B铅笔填涂在答题卡上。
1. 真空中有两个静止的点电荷，它们之间静电力的大小为F。
如果保持这两个点电荷之间的距离不变，而将它们的电荷量都变为原来的，那么它们之间静电力的大小变为A. B. C. 4F D. 16F【答案】A【解析】开始两点电荷间的库仑力：①，当电荷量都变为原来的而距离不变时：②，联立①②可得：，故B、C、D错误，A正确．故选A．【点睛】库仑定律应用时涉及的物理量较多，因此理清各个物理量之间的关系，可以和万有引力定律进行类比学习．2. 如图所示，把一根柔软的金属弹簧悬挂起来，弹簧静止时，它的下端刚好跟槽中的水银接触。
通电后，关于弹簧，下列说法中正确的是A. 弹簧始终不动B. 弹簧不断上下振动C. 弹簧向上收缩后，保持静止D. 弹簧向下伸长后，保持静止【答案】B【解析】当有电流通过弹簧时，构成弹簧的每一圈导线周围都产生了磁场，根据安培定则知，各圈导线之间都产生了相互的吸引作用，弹簧就缩短了，当弹簧的下端离开水银后，电路断开，弹簧中没有了电流，各圈导线之间失去了相互吸引力，弹簧又恢复原长，使得弹簧下端又与水银接触，弹簧中又有了电流，开始重复上述过程．故选B．【点睛】通电螺线管是由每一个线圈组成的，每一个线圈都有磁场，和判断通电螺线管的N极、S极相同，也按照安培定则来判断N极和S极．3. 电阻R1、R2与交流电源按照图1方式连接，R1=10Ω，R2=20Ω。
闭合开关S后，通过电阻R2的正弦交变电流i随时间t变化的情况如图2所示。
则A. 通过R1的电流有效值是1.0AB. 通过R2的电流最大值是 AC. R1两端的电压有效值是5VD. R2两端的电压最大值是V【答案】C【解析】B、据电路图可知两电阻串联，即电流相同；从图2可以看出，通过R1和R2电流最大值是，故B错误；A、据正弦交流电峰值与有效值的关系可知，R1电流的有效值为，故A错误；C、据欧姆定律可知，R1和R2电端电压的最大值为和；D、据正弦交流电峰值与有效值的关系可知，R1电压的有效值为，故C错误，D正确．故选C．【点睛】根据图象可知流过电阻R1的电流最大值、有效值的大小，根据电阻的串联可进一步求得流过R2的电流和电压大小．4. 如图所示，电路中的变压器为理想变压器，R为滑动变阻器，U1为加在原线圈两端的交流电压，I1为原线圈中的电流，U2为副线圈两端的交流电压，I2为副线圈中的电流，P2为滑动变阻器上消耗的电功率。
北京市朝阳区2018～2019学年度第一学期期末统一检测高三年级物理试卷2019．1（考试时间90分钟 满分100分）本试卷共7页，考生务必将答案答在答题卡上，在试卷上作答无效，考试结束后，将本试卷和答题卡一并交回。
第一部分（选择题 共39分）本部分共13小题，每小题3分，共39分。
在每小题列出的四个选项中，选出最符合题目要求的一项。
把答案用2B 铅笔填涂在答题卡上。
1．关于磁场中某一点磁感应强度的方向，下列说法正确的是 A ．与一小段通电直导线所受磁场力的方向一致B ．与运动电荷所受磁场力的方向一致C ．与小磁针N 极所受磁场力的方向一致D ．与小磁针S 极所受磁场力的方向一致 2．下列现象可以用安培分子电流假说解释的是A ．运动电荷在磁场中受到磁场力B ．通电导线周围存在磁场C ．磁铁插入闭合线圈，线圈中产生电流D ．磁铁加热到一定温度，磁性会消失3．如图所示，一个带正电的球体M 放在绝缘支架上，把系在绝缘丝线上的带电小球N 先后挂在横杆上的P 1和P 2处。
当小球N 静止时，丝线与竖直方向的夹角分别为θ1和θ2（θ2图中未标出）。
则A ．小球N 带正电，θ1>θ2B ．小球N 带正电，θ1<θ2C ．小球N 带负电，θ1>θ2D ．小球N 带负电，θ1<θ24．一个固定电容器在充电过程中，两个极板间的电压u 随电容器所带电荷量q 的变化而变化。
下面四幅图中，正确反映u 和q 关系的图像是A B CD5．如图所示，取一对用绝缘柱支持的导体A 和B ，使它们彼此接触。
起初它们不带电。
把带正电荷的物体C 移近导体A ，再把A 和B 分开，然后移去C 。
则 A ．A 带正电，B 带负电B ．A 带负电，B 带正电C ．A 、B 带同种电荷D ．A 、B 都不带电6．在静电场中，将一带正电的点电荷从a 点移到b 点，电场力做了负功，则A ．b 点的电场强度一定比a 点大B ．电场线方向一定从b 指向aC ．b 点的电势一定比a 点高D ．该点电荷的动能一定减小7．如图所示电路，电源内阻不可忽略。
开关S 闭合后，在变阻器R 0的滑动端向上滑动的过程中A ．电压表与电流表的示数都增大B ．电压表与电流表的示数都减小C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大8．如图所示，两根平行直导轨MN 、PQ 固定在同一水平面内，间距为L 。
导轨的左端接有电源E 和开关S ，导体棒ab 垂直于导轨放置。
空间存在斜向右上方的匀强磁场，其方向与轨道平面成θ角，且与导体棒ab 垂直。
闭合开关S ，导体棒ab 仍保持静止。
已知通过导体棒的电流为I ，则闭合开关S 后，下列说法正确的是 A ．导体棒所受的摩擦力小于ILB ，方向水平向左 B ．导体棒所受的摩擦力小于ILB ，方向水平向右 C ．导体棒所受的安培力小于ILB ，方向水平向左 D ．导体棒所受的安培力小于ILB ，方向水平向右9．如图1所示，一个矩形导线框放置在匀强磁场中，并绕过ab 、cd 中点的固定轴'OO 以角速度π2ω=rad/s 顺时针转动。
若以线框平面与磁场方向垂直时（如图2）为计时起点，并规定bc 边中电流i 的方向由b 流向c 时为正，则图3所示的四幅i -t 图像正确的是图1 图2A B C D图3A BC10．在如图所示的电路中，A 1、A 2为两个完全相同的灯泡，L 为自感线圈，E 为电源，R 为滑动变阻器，S 为开关。
闭合开关后，发现A 1比A 2亮。
自感线圈L 的直流电阻为R L ，此时滑动变阻器接入电路的电阻为R 0。
下列说法正确的是A ．0L R R >；断开开关S 的瞬间，A 2中的电流方向为a b →B ．0L R R >；断开开关S 的瞬间，A 2中的电流方向为b a →C ．0L R R <；断开开关S 的瞬间，A 2中的电流方向为a b →D ．0L R R <；断开开关S 的瞬间，A 2中的电流方向为b a →11．如图所示，空间中存在匀强电场和匀强磁场，电场和磁场的方向水平且互相垂直。
一带电微粒沿直线由a 向b 运动，在此过程中 A ．微粒做匀加速直线运动 B ．微粒的动量减小 C ．微粒的电势能增加 D ．微粒的机械能增加12．如图所示，电压表由灵敏电流计G 与电阻R 串联而成。
某同学在使用中发现一块电压表的读数总比真实值偏大一点，若要校准，可采用的措施是 A ．在电阻R 上串联一个比其大得多的电阻 B ．在电阻R 上串联一个比其小得多的电阻 C ．在电阻R 上并联一个比其大得多的电阻 D ．在电阻R 上并联一个比其小得多的电阻13．静电场方向平行于x 轴，将一电荷量为-q 的带电粒子在=x d 处由静止释放，粒子只在电场力作用下沿x 轴运动，其电势能E P 随x 的变化关系如图1所示。
若规定x 轴正方向为电场强度E 、加速度a 的正方向，图2中的四幅示意图分别表示电势ϕ 随x 的分布、场强E 随x 的分布、粒子的加速度a 随x 的变化关系和粒子的动能E k 随x 的变化关系，其中正确的是A B C D图2图1第二部分（非选择题共61分）本部分共8小题，共61分。
把答案填在答题卡相应的位置。
14．（4分）实验室中某块多用电表的欧姆档有四个倍率，分别是“×1”、“×10”、“×100”和“×1k”。
某同学利用该电表测量电阻时，采用欧姆档“×100”倍率测量，操作步骤正确，发现表头指针如图1所示，为了较准确地进行测量，应换到欧姆档“_________”倍率。
更换倍率后，重新调零，再对电阻进行测量，表盘的指针如图2所示，则该电阻的测量值为_________Ω。
图1 图215．（5分）某同学利用电流表和电压表测定电阻R x的阻值，设计了图1和图2两个实验电路。
已知电流表的内阻约0.125Ω，电压表的内阻约3kΩ，R x的阻值约5Ω。
图1 图2（1）为减小系统误差，应该选择的实验电路是______（选填“图1”或“图2”）。
（2）请从误差分析的角度，说明选择的理由：_______________________________ ______________________________________________________________________ 16．（9分）某同学做“描绘小灯泡的伏安特性曲线”的实验。
已选用的器材有：电池组E（电动势3.0V）、小灯泡L（额定功率1W，额定电流0.5A）、电流表（0～0.6A）、开关和导线若干。
（1）实验中电压表应选用______；滑动变阻器应选用______。
（选填相应器材前的字母）A．电压表（0～3V）B．电压表（0～15V）C．滑动变阻器（0～5Ω）D．滑动变阻器（0～50Ω）（2）该同学设计了如图1所示的实验电路。
图2是实验器材实物图，图中已连接了部分导线。
请根据图1所示的实验电路，补充完成图2中实物间的连线。
（3）实验得到小灯泡L 的伏安特性曲线如图3所示。
现将小灯泡L 接入如图4所示的电路。
已知电源电动势 3.0V =E 、内阻1.0=Ωr ，0 5.0=ΩR ，闭合开关S ，小灯泡消耗的功率P =________W （结果保留两位有效数字）。
17．（6分）如图所示，理想变压器原、副线圈匝数之比12:4:1=n n 。
原线圈接电压为sin 100π=u t （V ）的交流电源，副线圈接27.5=ΩR 的电阻。
电流表和电压表可视为理想电表。
求：（1）副线圈中电压表的示数U ；（2）原线圈中电流表的示数I 。
如图所示，质量为m 、电荷量为q 的带电粒子，以初速度v 从P 点垂直于磁场方向射入磁感应强度为B 的匀强磁场，经历半个圆周，从Q 点射出磁场。
不计带电粒子所受重力。
求：（1）P 、Q 两点间的距离d ；（2）粒子从P 点运动到Q 点所用的时间t 。
19．（7分）如图所示，真空中有一对水平放置的平行金属板，金属板间的电压为U ，长度为L ，间距为d 。
一带正电的粒子以速度v 0沿平行于板面的方向射入平行金属板间，并从另一侧射出。
已知带电粒子的质量为m ，电荷量为+q 。
金属板间的电场可看做匀强电场，不计带电粒子所受重力。
（1）带电粒子射出平行金属板时速度v 的大小；（2）在带电粒子通过平行金属板的过程中，电场力所做的功W 。
20．（9分）如图1所示的电路，电源的电动势为E 、内阻为r ，R 为变阻箱，电流表可视为理想电表。
闭合开关S ，改变变阻箱R 的阻值，电流表的示数I 随之变化。
（1）当变阻箱的阻值为R 1时，求电流表的示数I 1。
（2）以1I 为纵坐标，R 为横坐标，在图2中画出变阻箱阻值R 变化过程中1R I-图像的示意图，并分别说明图线与纵轴交点和图线斜率的物理意义；（3）在金属导体中，自由电子定向移动形成电流。
已知自由电子在导线内定向移动速率的数量级为510-m/s ，但实际上，闭合开关S 后，电路中几乎瞬间就形成了电流，请说明理由。
对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质。
如图所示，固定于同一水平面内的光滑、平行长直金属导轨处于竖直向下的匀强磁场中，导轨左端接有定值电阻。
粗细和材质均匀的金属杆MN在与其垂直的水平恒力作用下，在导轨上匀速向右运动；金属杆MN始终与导线框形成闭合电路，其长度恰好等于平行轨道的间距，导轨电阻不计。
（1）已知匀强磁场的磁感强度为B，金属杆MN的长度为L，速度为v。
a．请通过法拉第电磁感应定律推导证明，金属杆MN切割磁感线产生的电动势=E BL。
vb．请结合电源电动势定义式推导证明，金属杆MN切割磁感线产生的电动势E BL。
v=（2）已知定值电阻的阻值为R，金属杆MN的电阻为r，水平恒力为F，某段时间内，金属杆MN向右运动距离为x。
a．请结合能量守恒定律，求这段时间内金属杆MN上产生的热量Q；b．经典物理学认为，在金属导体中，定向移动的自由电子频繁地与金属离子发生碰撞，把定向移动的动能不断传递给金属离子，使金属离子的热振动加剧，因而导体的温度升高。
在考虑大量自由电子的统计结果时，电子与金属离子的碰撞结果可视为导体对电子有连续的阻力。
展开你想象的翅膀，给出一个合理的自由电子的运动模型，并在此基础上求这段时间内金属杆MN上产生的热量Q。
北京市朝阳区2018～2019学年度第一学期期末质量检测高三年级物理参考答案2019．1第一部分（选择题 共39分）本部分共13小题，每小题3分，共39分。
第二部分（非选择题 共61分）本部分共8小题，共61分。
把答案填在答题卡相应的位置。
