电动机与发电机测试题

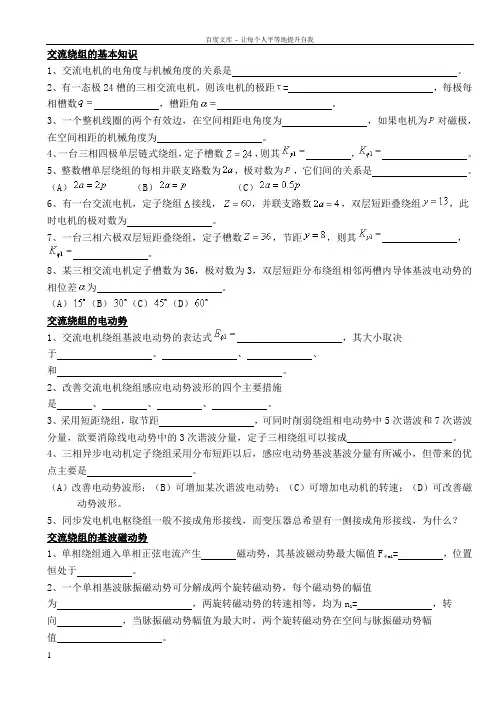

交流绕组的基本知识1、交流电机的电角度与机械角度的关系是。

2、有一态极24槽的三相交流电机，则该电机的极距= ，每极每相槽数，槽距角。

3、一个整机线圈的两个有效边，在空间相距电角度为，如果电机为对磁极，在空间相距的机械角度为。

4、一台三相四极单层链式绕组，定子槽数，则其，。

5、整数槽单层绕组的每相并联支路数为，极对数为，它们间的关系是。

（A）（B）（C）6、有一台交流电机，定子绕组接线，，并联支路数，双层短距叠绕组，此时电机的极对数为。

7、一台三相六极双层短距叠绕组，定子槽数，节距，则其，。

8、某三相交流电机定子槽数为36，极对数为3，双层短距分布绕组相邻两槽内导体基波电动势的相位差为。

（A）（B）（C）（D）交流绕组的电动势1、交流电机绕组基波电动势的表达式，其大小取决于、、、和。

2、改善交流电机绕组感应电动势波形的四个主要措施是、、、。

3、采用短距绕组，取节距，可同时削弱绕组相电动势中5次谐波和7次谐波分量，欲要消除线电动势中的3次谐波分量，定子三相绕组可以接成。

4、三相异步电动机定子绕组采用分布短距以后，感应电动势基波基波分量有所减小，但带来的优点主要是。

（A）改善电动势波形；（B）可增加某次谐波电动势；（C）可增加电动机的转速；（D）可改善磁动势波形。

5、同步发电机电枢绕组一般不接成角形接线，而变压器总希望有一侧接成角形接线，为什么？交流绕组的基波磁动势1、单相绕组通入单相正弦电流产生磁动势，其基波磁动势最大幅值F= ，位置φm1恒处于。

2、一个单相基波脉振磁动势可分解成两个旋转磁动势，每个磁动势的幅值为，两旋转磁动势的转速相等，均为n= ，转1向，当脉振磁动势幅值为最大时，两个旋转磁动势在空间与脉振磁动势幅值。

3、三相交流电机，电枢绕组为△接线，当一相绕组断线（电源仍为三相对称电源），回产生什么样的合成磁动势？电源断线呢？4、三相交流电机，电枢绕组为Y接线，当一相绕组断线（电源仍为三相对称电源），回产生什么样的合成磁动势？电源断线呢？5、试述短距系数和分布系数的物理意义，这两系数为什么总是小于1的？6、产生圆形旋转磁动势的条件是，若在的三相对称绕组里通入，，的三相电流，电弧度/秒，则产生的旋转磁动势的的转速为，转向为，当瞬间，脉振磁动势幅值在。

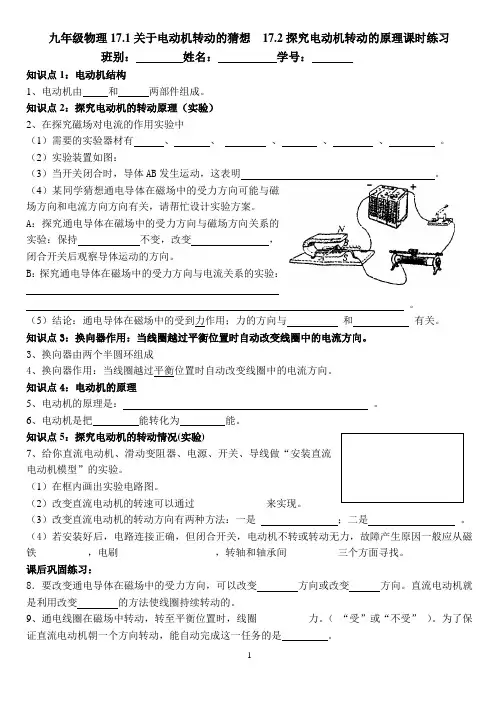

九年级物理17.1关于电动机转动的猜想 17.2探究电动机转动的原理课时练习 班别： 姓名： 学号： 知识点1：电动机结构1、电动机由 和 两部件组成。

知识点2：探究电动机的转动原理（实验）2、在探究磁场对电流的作用实验中（1）需要的实验器材有 、 、 、 、 、 。

（2）实验装置如图：（3）当开关闭合时，导体AB 发生运动，这表明 。

（4）某同学猜想通电导体在磁场中的受力方向可能与磁场方向和电流方向方向有关，请帮忙设计实验方案。

A ：探究通电导体在磁场中的受力方向与磁场方向关系的实验：保持 不变，改变 ，闭合开关后观察导体运动的方向。

B ：探究通电导体在磁场中的受力方向与电流关系的实验：。

（5）结论：通电导体在磁场中的受到力作用；力的方向与 和 有关。

知识点3：换向器作用：当线圈越过平衡位置时自动改变线圈中的电流方向。

3、换向器由两个半圆环组成4、换向器作用：当线圈越过平衡位置时自动改变线圈中的电流方向。

知识点4：电动机的原理5、电动机的原理是： 。

6、电动机是把 能转化为 能。

知识点5：探究电动机的转动情况(实验)7、给你直流电动机、滑动变阻器、电源、开关、导线做“安装直流电动机模型”的实验。

（1）在框内画出实验电路图。

（2）改变直流电动机的转速可以通过_____________ 来实现。

（3）改变直流电动机的转动方向有两种方法：一是 ；二是 。

（4）若安装好后，电路连接正确，但闭合开关，电动机不转或转动无力，故障产生原因一般应从磁铁__________，电刷___________________，转轴和轴承间 ________三个方面寻找。

课后巩固练习：8．要改变通电导体在磁场中的受力方向，可以改变 方向或改变 方向。

直流电动机就是利用改变 的方法使线圈持续转动的。

9、通电线圈在磁场中转动，转至平衡位置时，线圈__________力。

（ “受”或“不受” ）。

为了保证直流电动机朝一个方向转动，能自动完成这一任务的是 。

-- ,,,,○,,,,线,,,,○_ _ _, _ _ _ _, _ _, _ _, ：号订考_ _ _, _ _ _, _ _ _, _ _,：级○班_ _, _ _ _, _ _ _, _ _ _, ：装名姓_, ____ ,___ ,___ ,:校○学,,,,外,,,,○,,,,--,, , ,○ 绝密★启用前 , 电动机与发电机 测试题 , ,,考试范围： xxx ；考试时间： 100 分钟；命题人： xxx 装 , 题号 一 二 三 四 总分 ,, 得分 , 注意事项： ○, 1．答题前填写好自己的姓名、班级、考号等信息 , , 2．请将答案正确填写在答题卡上 , 内 第 I 卷（选择题） , , 请点击修改第 I 卷的文字说明 , ,○ 评卷人 得分 , 一、选择题, ,, 1．在物理学的发展过程中，下列物理学家都做出了杰出的贡献 ,其中首先发现电磁感应 ,,现象的是 , A. 安培 B. 欧姆 C. 法拉第 D. 奥斯特, 【答案】 C○,【解析】试题分析：安培的贡献是安培定则；欧姆的贡献是欧姆定律；法拉第第一个发,,现了电磁感应现象；奥斯特发现了通电导线周围有磁场存在；故应选 C 。

, 【考点定位】电磁感应 线 , 2．如图所示是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成．该, 金属块能被磁铁所吸引，是因为可能含有以下材料中的 ,,○, ,,,订, A.银 B.铁 C.铝 D.锌, 【答案】 B,,【解析】磁铁具有磁性，物体能够吸引铁、钴、镍等物质的性质叫做磁性，故金属块中 ○ , 可能含有铁、钴、镍，故四个选项中符合题意的答案选 B 。

, , 3．下图是课本中的几个实验，演示磁场对通电导体有力作用的是, 装,, ,,○,, A.B.C.D.,【答案】 A,【解析】考点：电与磁。

内 , 分析： A 中提供有电源，导体通电后在磁场中运动，演示的正是磁场对通电导线的作用,,力。

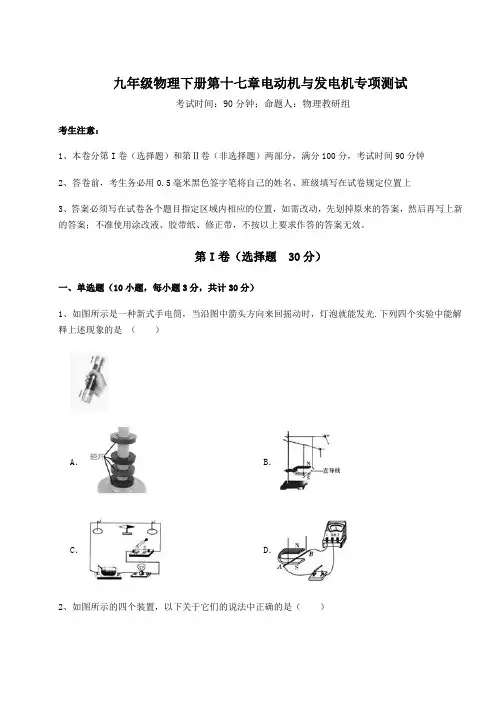

九年级物理下册第十七章电动机与发电机专项测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光.下列四个实验中能解释上述现象的是（）A．B．C．D．2、如图所示的四个装置，以下关于它们的说法中正确的是（）A．图甲可用来演示电动机原理B．图乙可用来演示通电导线周围磁场的强弱与电流大小的关系C．图丙可用来演示电磁铁中磁性强弱与线圈匝数的关系D．图丁可用来演示发电机的工作原理3、如图所示的是我国生产的某种电动式无针注射器工作示意图，通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤，下列能反映该注射器工作原理的是（）A．B．C．D．4、生活中有很多利用物理学原理制成的设备，下列说法中正确的是（）A．扬声器是利用电磁感应原理制成的B．电熨斗是利用电流的热效应原理制成的C．电动机是利用电流的磁效应工作的D．柴油机和汽油机的差别只是使用的燃油种类不同5、如图是深圳中学生间流行的迷你手持小风扇，右图中能说明其工作原理的实验装置是( )A．B．C．D．6、如图是一款带滚轮的书包，其内部没有装电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光。

下图各实验装置中，能反映此现象原理的是（）A． B．C． D．7、下列4个实验中能揭示电风扇工作原理的是（）A．B．C．D．8、关于下列四幅图的描述正确的是（）A．图甲：司南指示南北方向是由于受到地磁场的作用B．图乙：电生磁是英国的法拉第最早发现的C．图丙：只要导体在磁场中运动，就一定会产生感应电流D．图丁：发电机是应用了此实验装置的工作原理9、如图所示，闭合导线框abcd的一部分处于磁场中，将导线框沿图示方向拉出过程中，则（）A．在此过程中，电能转化为机械能B．导线框中不会产生感应电流，因为回路中没有电源C．导线框中会产生感应电流，整个导线框都是电源D．导线框中会产生感应电流，导线ab段相当于电源10、在这次疫情期间，小明只能天天呆在家中，衣服也不想自己洗，就去用洗衣机，发现洗衣机通电后会转动，于是他想到了洗衣机的工作原理。

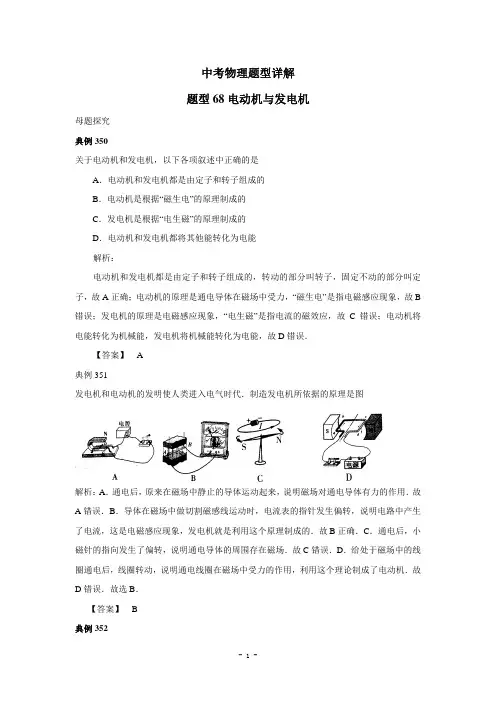

中考物理题型详解题型68电动机与发电机母题探究典例350关于电动机和发电机，以下各项叙述中正确的是A．电动机和发电机都是由定子和转子组成的B．电动机是根据“磁生电”的原理制成的C．发电机是根据“电生磁”的原理制成的D．电动机和发电机都将其他能转化为电能解析：电动机和发电机都是由定子和转子组成的，转动的部分叫转子，固定不动的部分叫定子，故A正确；电动机的原理是通电导体在磁场中受力，“磁生电”是指电磁感应现象，故B 错误；发电机的原理是电磁感应现象，“电生磁”是指电流的磁效应，故C错误；电动机将电能转化为机械能，发电机将机械能转化为电能，故D错误．【答案】 A典例351发电机和电动机的发明使人类进入电气时代．制造发电机所依据的原理是图解析：A．通电后，原来在磁场中静止的导体运动起来，说明磁场对通电导体有力的作用．故A错误．B．导体在磁场中做切割磁感线运动时，电流表的指针发生偏转，说明电路中产生了电流，这是电磁感应现象，发电机就是利用这个原理制成的．故B正确．C．通电后，小磁针的指向发生了偏转，说明通电导体的周围存在磁场．故C错误．D．给处于磁场中的线圈通电后，线圈转动，说明通电线圈在磁场中受力的作用，利用这个理论制成了电动机．故D错误．故选B．【答案】 B典例352电动机车利用电动机产生动力以200 km/h的速度高速行驶，电动机把能转化为能．由于导致行驶的列车在动力消失后不能立即停下．当高速运行的列车开始制动时，电动机转换成发电机，将动能转化为电能储存起来，发电机是应用现象的原理工作的．解析：电动机利用电能工作，它把电能转化为机械能，由于惯性．所以行驶的列车在动力消失后不能立即停下．当高速运行的列车开始制动时，电动机转换成发电机，将动能转化为电能储存起来，发电机是应用电磁感应现象的原理工作的．【答案】电机械惯性电磁感应题型攻略发电机与电动机说明：无论是直流发电机还是交流发电机，在线圈内产生的都是交流电，只不过直流发电机通过换向器把线圈内产生的交流电转换成直流电输出，举一反三典例353课外活动时，有几位同学讨论关于电动机和发电机的问题，他们提出了以下几种说法，你认为其中正确的是A．电动机工作时把电能转化为机械能B．发电机是利用通电线圈在磁场中受力转动的原理制成的C．电动机是利用电磁感应现象制成的D．发电机工作时把电能转化成其他形式的能【答案】 A典例354如图是演示电与磁物理规律的三个实验装置，其中能反映制造发电机原理的是；反映制造电动机原理的是；研究电流磁效应的是．（填字母）典例355【答案】 A C B电磁铁的理论依据是，该现象的发现者是；电动机的工作原理是；发电机的工作原理是，是最先发现的．【答案】电流的磁效应奥斯特通电线圈在磁场中受力转动电磁感应现象法拉第。

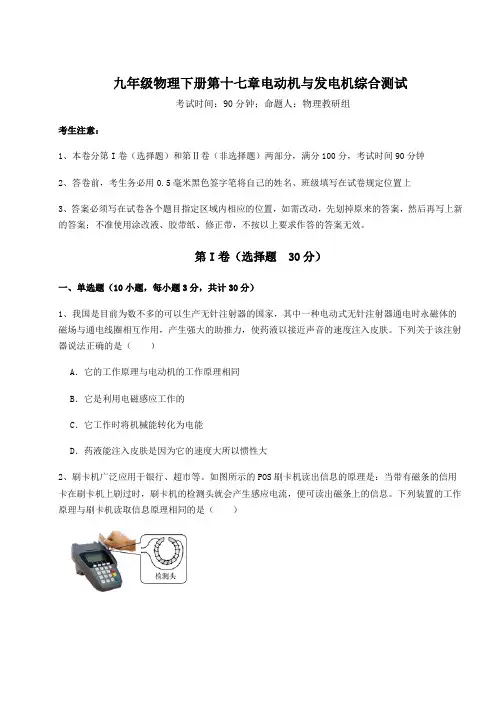

九年级物理下册第十七章电动机与发电机综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、我国是目前为数不多的可以生产无针注射器的国家，其中一种电动式无针注射器通电时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤。

下列关于该注射器说法正确的是（）A．它的工作原理与电动机的工作原理相同B．它是利用电磁感应工作的C．它工作时将机械能转化为电能D．药液能注入皮肤是因为它的速度大所以惯性大2、刷卡机广泛应用于银行、超市等。

如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。

下列装置的工作原理与刷卡机读取信息原理相同的是（）A．B．C．D．3、物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。

利用右图所示实验的原理可以制成（）A．发电机B．电动机C．内燃机D．电磁铁4、矩形铜线框在某磁场中的位置如图所示，ab、bc、ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相同（）A．ab段与bc段B．ab段与ed段C．ab段与fe段D．fe段与ed段5、如图各图中，有关电与磁的表述，正确的是（）A．甲图是水位自动报警器，该装置的原理是通电导体在磁场中受力的作用B．乙图中实验说明电磁铁的磁性强弱只与电流的大小有关系C．丙图是扬声器，水电站的发电机与其原理一样D．丁图中闭合S，滑片P逐渐右移，条形磁铁仍处于静止状态，此时条形磁铁受到水平向左的摩擦力6、物理学习过程中，对物理知识的正确认识是非常重要的。

2020年中考物理专题训练：电动机与发电机一．选择题1．如图所示，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是（）A．换用更细的铜棒B．将电源的正、负极对调C．向左移动滑动变阻器的滑片D．将电源正、负极和磁体N、S同时对调2．如图为直流电动机的工作原理图，分析正确的是（）A．改变磁场方向可以改变线圈转动的方向B．电动机通电后不转，一定是电路断路C．电动机工作过程中，消耗的电能全部转化为机械能D．线圈连续转动是靠电磁继电器来实现的3．我国未来的航母将采用自行研制的电磁弹射器。

电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞。

下列四幅实验装置图中反映电磁弹射器工作原理的是（）A．B．C．D．4．如图所示是探究产生感应电流条件的实验情景（图中箭头表示导体的运动方向）。

下列说法正确的是（）A．比较图甲和图丙，说明感应电流方向与磁场方向无关B．比较图乙和图丙，说明感应电流方向与导体运动方向有关C．由图丁可得出结论：感应电流有无与导体是否运动无关D．若导体ab用超导材料制成则实验中不会产生感应电流5．关于如图甲、乙所示的实验，下列说法错误的是（）A．甲实验可以研究通电导体周围存在磁场B．甲实验可以研究电磁感应现象C．乙实验可以研究通电导体在磁场中受力情况D．乙实验的过程中，电能转化为机械能6．KTV丰富了人们的业余文化生活，唱歌时用的麦克风（动圈式话筒）如图所示，它的工作原理是：对着话筒说话时，话筒将声音转变为随声音变化的电流，然后经扬声器（喇叭）还原为声音。

麦克风工作原理与下列装置的工作原理相同的是（）A．B．C．D．7．如图所示，分别为动圈式话筒、扬声器、发电机的原理示意图，下列选项正确的是（）A．动圈式话筒的原理与电动机原理相同B．电动机的原理与发电机原理相同C．扬声器的原理与电动机的原理相同D．扬声器的原理与动圈式话筒的原理相同8．如图所示的四个装置中，说法正确的是（）A．图甲装置原理可用来制作发电机B．图乙装置可用来演示磁场对电流的作用C．图丙装置可用来演示电磁铁的磁性强弱与电流大小的关系D．图丁装置在工作过程中将机械能转化为电能二．填空题（共4小题）9．如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到的作用，若只将电源的正、负极对调，则导体棒ab将向运动（选填“”左”或“右”）若只将蹄形磁铁的N、S极对调，则导体棒ab将向运动（选填“左”或“右”）。

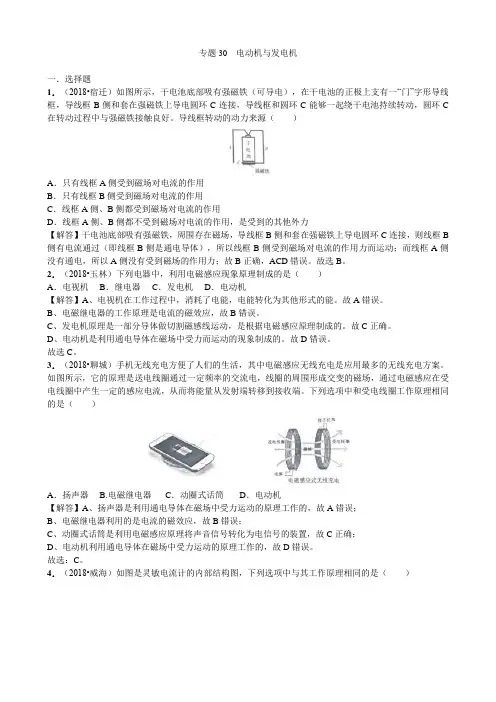

专题30 电动机与发电机一．选择题1．（2018•宿迁）如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C 在转动过程中与强磁铁接触良好。

导线框转动的动力来源（）A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其他外力【解答】干电池底部吸有强磁铁，周围存在磁场，导线框B侧和套在强磁铁上导电圆环C连接，则线框B 侧有电流通过（即线框B侧是通电导体），所以线框B侧受到磁场对电流的作用力而运动；而线框A侧没有通电，所以A侧没有受到磁场的作用力；故B正确，ACD错误。

故选B。

2．（2018•玉林）下列电器中，利用电磁感应现象原理制成的是（）A．电视机B．继电器C．发电机D．电动机【解答】A、电视机在工作过程中，消耗了电能，电能转化为其他形式的能。

故A错误。

B、电磁继电器的工作原理是电流的磁效应，故B错误。

C、发电机原理是一部分导体做切割磁感线运动，是根据电磁感应原理制成的。

故C正确。

D、电动机是利用通电导体在磁场中受力而运动的现象制成的。

故D错误。

故选C。

3．（2018•聊城）手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。

如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。

下列选项中和受电线圈工作原理相同的是（）A．扬声器 B.电磁继电器C．动圈式话筒D．电动机【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，故A错误；B、电磁继电器利用的是电流的磁效应，故B错误；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，故C正确；D、电动机利用通电导体在磁场中受力运动的原理工作的，故D错误。

填空题：1、在电气设备中，广泛利用电磁铁将电能转变为能，并在电磁铁的空气里获得。

答：机械；机械力2、高压3kV、6kV 电机的定子绕组端部各部位的最小对地绝缘距离，对于A、E 级连续绝缘一般为和mm，而复合式绝缘A、E 级的为和mm。

答：40；15；45；203、汽轮发电机的励磁方式一般有：、、。

答：同轴励磁机励磁；同轴交流励磁机经整流励磁；静态励磁。

4、高底压电动机定子绕组端部的绑扎端箍数，按端伸长度确定，对于低压电动机定子绕组端伸长度在 120mm 以下为道；300mm 以下为道；350mm 以下为道；350mm 以上为道。

答：0；1；2；35、新投入运行的发电机要做的试验项目有： 1）；2）3）试验。

答：短路；空载；温升。

6、在重绕或局部更换的低压电动机定子绕组后，其定子铁芯的温度在℃时可浸漆。

共需要浸两次，第1 次要浸分钟；第2 次浸分钟。

答：60～70；20～30；10～157、变压器的铁芯用硅钢片叠成，是为了减少。

答：涡流损耗8、电动机的鼠笼转子发生故障时，检查的方法有法；法；转子断条检查器。

答：定子绕组通三相低压电流；转子笼条通电流9、油浸变压器的油起两个作用，一方面是起作用，另一方面是起作用。

答：绝缘；冷却10、隔离开关是具有明显的开关，可用于通断有而无的线路而。

答：可见断口；电压；负载11、电源的效应有：（）、（）、（）。

答案：热效应、磁效应、化学效应12、他励式直流发电机励磁绕组由（），与电枢（）。

答案：独立电源；无关13、发电机常用的冷却介质有（）（）和（）三种。

答案：空气；氢气；水14、绝缘材料一般可分为（）、（）、（）三类。

答案：气体；液体；固体15、交流电动机空气间隙最大值或最小值与平均值的差不应大于平均值的（）。

答案：10%16、三相定子绕组的种类有（），种类名称是（）和（）。

答案：两；单层绕组；双层绕组17、避雷器受潮后将会导致绝缘电阻（）和泄露电流（）。

答案：降低；增大18、由于电弧电阻（），因此电流通过电弧时消耗功率（）。

九年级物理上册《第十七章电动机与发电机》单元检测卷及答案(北师大版)时间:60分钟满分:100分一、填空题(每空2分,共34分)1.我国的家庭电路中,空调正常工作时两端的电压为V,它与家中的电视机是(选填“串联”或“并联”)连接的.2.通常情况下,不高于V的电压对人体是安全的;1 kW·h的电能可供一只“220 V 5 W”的节能灯正常发光h.3.如图所示,当插座接入的用电器功率越大时,通过插座电线的电流就越,一定时间内电线产生的热量就越,所以连接大功率用电器应选用(选填“细铁线”“粗铁线”“细铜线”或“粗铜线”)连接的插座.4.小明爸爸买了一部手机,手机电池铭牌上的部分参数如下表所示.表中有一个错误的物理量,是,原因是;经检测该手机正常通话时的电功率约为1 W,则该手机充满电后能连续通话的最大时长是h.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V第5题图5.小宋家的电能表如图所示,示数为 kW·h.当家里只有电吹风机工作时,电能表的转盘在3 min内转了15转,则电吹风机的功率为W.电吹风机内的电热丝在工作时利用了电流的效应.6.甲、乙两只灯泡的额定电压均为6 V,灯泡的I-U图像如图所示,若将两灯泡并联在电压恒为3 V的电源两端,则电路总电阻R=Ω;若将它们串联接在另一电压恒定的电源两端,闭合开关,其中一只灯泡正常发光,则电路总功率P=W.7.如图甲是一种电信号处理电路,R1、R2为定值电阻,R2=2R1=2 Ω.AB两端的电压随时间的变化关系如图乙所示.当t=0.5 s时,CD两端的电压为V,0~4 s内,电流对电阻R1做的功为J.甲乙二、选择题(每小题3分,共27分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)8.“安全用电,珍惜生命”是每个公民应有的意识.下列关于安全用电的说法正确的是( )A.家庭电路的开关应接在零线上B.空气开关“跳闸”,一定是电路发生短路C.遇到有人触电要先切断电源D.雷雨天可躲在大树下避雨9.智能手机在现代生活中的作用越来越重要,频繁使用手机会导致它的电池的电能消耗变快.当手机“电量”所剩无几时,通常可以将其设置成“省电模式”来适当延长使用时间,这其实是( ) A.增大了电池电压 B.增加了电池电量C.减小了手机功率D.降低了散热能力10.假设导体没有电阻,当用电器通电时,下列说法正确的是( )A.白炽灯仍然能发光B.电动机仍然能转动C.电饭锅仍然能煮饭D.电熨斗仍然能熨衣服11.王同学用如图所示的电路做实验,检查完电路后,将插头插入家庭电路的插座中,当闭合开关后,发现灯不亮,但熔断器没有熔断,用试电笔测试导线接头a、b、c、d四处,氖管都发光,测试e 处,氖管不亮,则故障是( )A.接入插头的火线断路B.开关b、c间断路C.电灯c、d间断路D.导线d、e间断路12.如图所示,给电炉通电后,电炉丝热得发红,而用手触摸与之连接的导线却不觉得烫手,这是因为( )A.电流通过导线时没有产生热效应B.通过电炉丝的电流比通过导线的电流大得多C.电炉丝的电阻比导线的电阻小得多D.电炉丝的电功率比导线的电功率大得多13.如图是一火灾报警系统的原理图,其中R1为定值电阻,R2为半导体热敏材料制成的传感器,其电阻会随温度的升高而减小,电源电压恒定不变.当R2所在处出现火灾时,下列判断正确的是( ) A.电流表示数减小 B.电压表示数减小C.电路总功率减小D.电阻R1的功率减小14.某同学想利用如图所示的电路图来进行下列四个实验(电源电压保持不变,R1为阻值已知的的是( )定值电阻),你认为不可行．．．A.探究电流与电压的关系B.验证焦耳定律C.测电阻R1的电功率D.验证串联电路的总电压等于各部分电路两端的电压之和15.(多选)在如图甲所示的电路中,电源电压恒定,额定电压为3 V的小灯泡的I-U图像如图乙所示.将标有“10 Ω 2 A”的滑动变阻器的滑片P移至B端,闭合开关,电压表示数为1.5 V.下列说法正确的是( )A.电源电压为4.5 VB.小灯泡的额定功率为4.5 WC.小灯泡正常发光时,滑动变阻器接入电路的阻值为3 ΩD.小灯泡正常发光时,滑动变阻器的电功率为0.45 W第15题图第16题图16.(多选)如图是科技小组为养鸡场设计的调控光照和室温设备的电路图.此设备的作用是夜晚对鸡舍内加温,同时增加光照量,白天只进行适当保温,不进行灯光照射,从而增加鸡的产蛋量.电路图中R1、R2是电热丝,L为照明灯泡(L的电阻不随温度变化),2R1=R2=R L.S1、S2同时断开或闭合,以实现白天和夜晚的用电要求.开关S闭合时,下列说法正确的是( )A.S1、S2同时断开时,设备处于夜晚用电状态B.S1、S2同时闭合时,设备处于白天用电状态C.S1、S2同时断开时,在相同时间内R1和R2产生的热量之比为1∶2D.S1、S2同时闭合时,若电流表示数为6 A,则R1的实际功率为880 W三、作图题(共4分)17.王爽同学在客厅里安装了一盏“220 V100 W”的顶灯和一盏“220 V 5 W”的壁灯.他打算把这两盏灯并联,然后另用一个普通的拉线开关S2同时控制两灯.但接完后,他合上开关S1,拉线开关S2仍然断开时,就发现壁灯已亮、顶灯较暗;他接着合上拉线开关S2,结果壁灯灭,顶灯正常发光.试画出他错接的电路图.四、实验探究题(共17分)18.(9分)小雷想知道灯泡的亮暗程度与什么因素有关,于是找来额定电流均小于0.6 A,额定电压是2.5 V的灯泡L1和额定电压是3.8 V的灯泡L2,先后接在电源电压恒为6 V的电路中,按照如图甲所示的电路开始探究.甲乙(1)请你用笔画线代替导线,根据图甲所示的电路图,将图乙所示实物图连接完整.(2)若小雷连接好电路后闭合开关,灯泡L1几乎不发光,移动滑片P也不能改变灯泡的亮度,原因是他把滑动变阻器的(选填“A、B”或“C、D”)接线柱接入了电路.(3)小雷排除故障后,继续进行实验.①闭合开关,滑片P向(选填“A”或“B”)端移动,灯泡L1变亮,测出灯泡L1的相关物理量,记录和计算结果如下表.次数电压/V实际功率/W电阻/Ω1 1.60.200.328.002 2.50.240.6010.423 2.80.260.7310.77②请将记录数据时遗漏的物理量和单位填入表中的空格处.(4)小雷注意到灯泡L1的亮度变化是第2次比第1次亮,第3次比第2次亮.结合表中数据得出的结论是小灯泡越亮,它的实际功率越.(5)用L2替换L1重复上面的实验时,需要改变表的量程,发现灯泡L2的亮度变化规律与灯泡L1相似.(6)小雷在实验结束后与同学们讨论.①有同学认为:用上表中灯泡L的3次计算出的电阻的平均值代表它的电阻更准确.这种说法错1误的原因是该同学忽略了对灯丝电阻的影响.换成定值电阻,该实验可以用来探究导体中的电流与电压的关系.你认②有同学认为:把灯泡L1为这种说法(选填“正确”或“错误”).19.(8分)在探究“影响电流热效应的因素”时,同学们发现用电阻丝对煤油加热时,观察温度计的示数变化的过程非常耗时,为了减少实验的时间,他们提出了如下改进的设想.设想一:将煤油换成水来做实验.设想二:通过加热空气来做实验.(1)根据所学知识,他们经过讨论后判断设想一是不可行的,他们判断的依据是.(2)为了验证设想二,他们设计了下面的实验.①在锥形瓶中装入质量相等的红墨水,用相同的电阻丝及玻璃管组成如图A、B所示的装置,通电后通过玻璃管中液柱的高度变化来显示温度的变化.接着他们把两装置分别接入相同的电路,发现在相同的时间内图A中的液柱比图B中的液柱上升迅速,这说明.②同学们用两根电阻丝插入相同的甲、乙瓶中并接入电路,如图C所示(甲瓶中电阻丝的阻值大于乙瓶中电阻丝的阻值),器材安装完毕,未闭合开关时,发现甲、乙两瓶中有液体进入玻璃管并高出瓶内的液面,这是因为;为使玻璃管内的液柱与瓶内液面相平,他们用带有针头的注射器通过橡皮塞插入瓶内,接下来的操作是.③连接电路时要将两根电阻丝,使通过两根电阻丝的电流相等.闭合开关,甲、乙两瓶中玻璃管中的液面如图D所示,由此得出关于电流的热效应的结论是.五、综合应用题(共18分)20.(8分)图甲所示的一家用电暖器,有“低温”“中温”“高温”三个挡位.其铭牌如表所示(高温挡功率模糊不清).图乙为其简化电路原理图,S是自我保护开关,电暖器倾倒时,S自动断开,切断电源,保证安全.S、S1闭合时,电暖器处于低温挡.若某房间内空气质量为60 kg,空气的比热容为1.1×103 J/(kg·℃),电暖器放出热量的50%被室内空气吸收,求:额定电压220 V额定功率低温挡550 W 中温挡 1 100 W 高温挡(1)电暖器在低温挡正常工作时的电阻;(2)电暖器在高温挡正常工作时的总电流;(3)电暖器在高温挡正常工作20 min,此房间内空气温度升高多少.21.(10分)现有一个可调电压电源,一个滑动变阻器R(铭牌上标有“50 Ω 2 A”的字样),一个电压表,A、B、C三个小灯泡(规格分别为:A灯“6 V 3 W”、B灯“6 V 4.8 W”、C灯“6 V 6 W”).三个小灯泡的电流与电压的关系如图甲所示,即三个小灯泡的电阻随实际功率的变化而变化.在保证电路安全的情况下,进行以下实验.(1)若将A、B、C三个小灯泡并联接在可调电压电源两端,电源电压调节为6 V,求经过2.5 min,三个小灯泡消耗的总电能.(2)若将A、B、C三个小灯泡串联接在可调电压电源两端,调节电源电压,使A灯正常发光,求此时C灯的实际功率.(3)若将电路元件按如图乙所示连接,电源电压调节为20 V,当滑动变阻器滑片在某个点时,电压表读数为15 V,求将滑动变阻器滑片从这个点开始向左滑动的过程中,滑动变阻器阻值的变化范围.参考答案1.220并联2.362003.大多粗铜线4.额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可) 11.15.2 017.6500热6.5 2.47.2 1.58.C9.C10.B11.D12.D13.B14.B15.AC16.CD17.如图所示.18. (除标注外,每空1分)(1)如图所示.(2分) (2)A、B(3)①A②电流/A(4)大(5)电压(6)①温度②正确19.(除标注外,每空1分)(1)水的比热容大,相同时间内水的温度比煤油的温度上升更少(2)①气体的热胀冷缩比液体明显(合理即可)(2分) ②瓶内气压大于外部气压向外抽气③串联电流和通电时间一定时,电阻越大,产生的热量越多(2分)20.(1)当开关S、S1闭合时,只有电阻R1连入电路,电暖器处于低温挡,P低=550 W电暖器处于低温挡,且正常工作时,电路中的电阻R1=U2P低=(220V)2550W=88 Ω(2分)(2)当开关S、S1和S2都闭合时,电暖器处于高温挡工作时的总功率P高=P低+P中=550 W+1 100 W=1 650 W (1分)电暖器处于高温挡,且正常工作时,电路中的总电流I高=P高U=1650W220V=7.5 A (1分)(3)电暖器处于高温挡,正常工作20 min消耗的电能W=P高t=1 650 W×20×60 s=1.98×106 J(1分)空气吸收的热量Q吸=ηW=50%×1.98×106 J=9.9×105 J (1分)由Q吸=cmΔt可得,空气升高的温度Δt=Q吸cm=9.9×105J1.1×103J/(kg·℃)×60kg=15 ℃(2分)21.(1)由题知,三个小灯泡的额定电压均为6 V,将三个小灯泡并联接在6 V的电源两端时,电路的总功率P=P A+P B+P C=3 W+4.8 W+6 W=13.8 W 2.5 min内三个小灯泡消耗的总电能W=Pt=13.8 W×2.5 min=13.8 W×2.5×60 s=2 070 J (2分)(2)将A、B、C串联接在可调电压电源两端,因串联电路中各处的电流相等,且A灯正常发光,即UA=6 V,故由图甲可知,电路中的电流I A=I C=0.5 A此时C灯两端的电压U C=2 V,则C灯的实际功率P C实=U C I C=2 V×0.5 A=1 W (2分) (3)图乙中,B、C两灯与滑动变阻器串联,当电压表示数为15 V 时,B、C两灯的总电压为20 V-15 V=5 V由图甲可知,当电流为0.5 A时,B灯两端的电压为3 V,C灯两端的电压为2 V,即U B+U C=3 V+2 V=5 V,符合题意.根据串联电路中电流处处相等可知,I滑=I B=0.5 A滑动变阻器此时接入电路的阻值R大=U滑I滑=15V0.5A=30 Ω(2分)在滑片向左滑动的过程中,变阻器接入电路的阻值减小,电路中的电流增大,但最大电流不能超过B灯、C灯的额定电流,根据图甲可知,B灯的额定电流为0.8 A,C灯的额定电流为1 A,故电路中的最大电流为0.8 A,此时B灯两端的电压为 6 V,C灯两端的电压为4 V,则此时滑动变阻器两端的电压U'滑=20 V-6 V-4 V=10 V (2分)滑动变阻器接入电路的最小阻值R小=U'滑I'滑=10V0.8A=12.5 Ω(1分)所以,滑动变阻器阻值的变化范围为12.5~30 Ω(1分)。
